教科版（2024）四年级下册电路出故障了一等奖ppt课件

这是一份教科版（2024）四年级下册电路出故障了一等奖ppt课件，共6页。PPT课件主要包含了选择题，正确答案A，参考答案，家用电器的电路，电池没电了，电路短路了，导线断了，电池的电量太大，检测法，替换法等内容，欢迎下载使用。

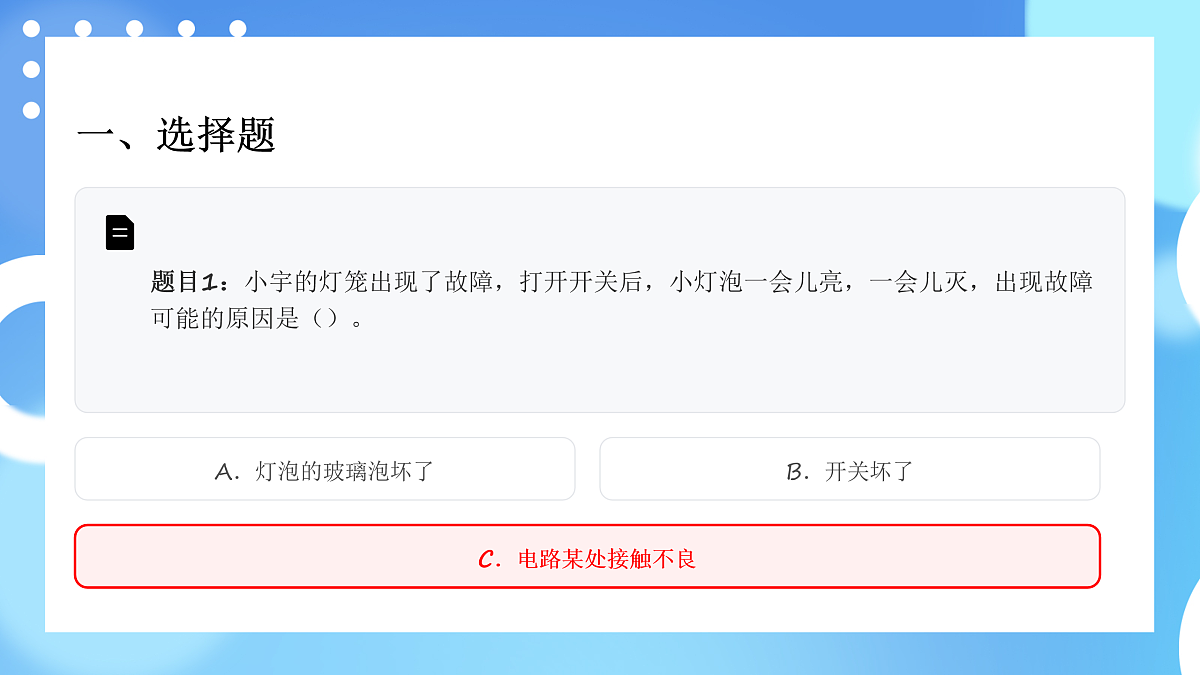

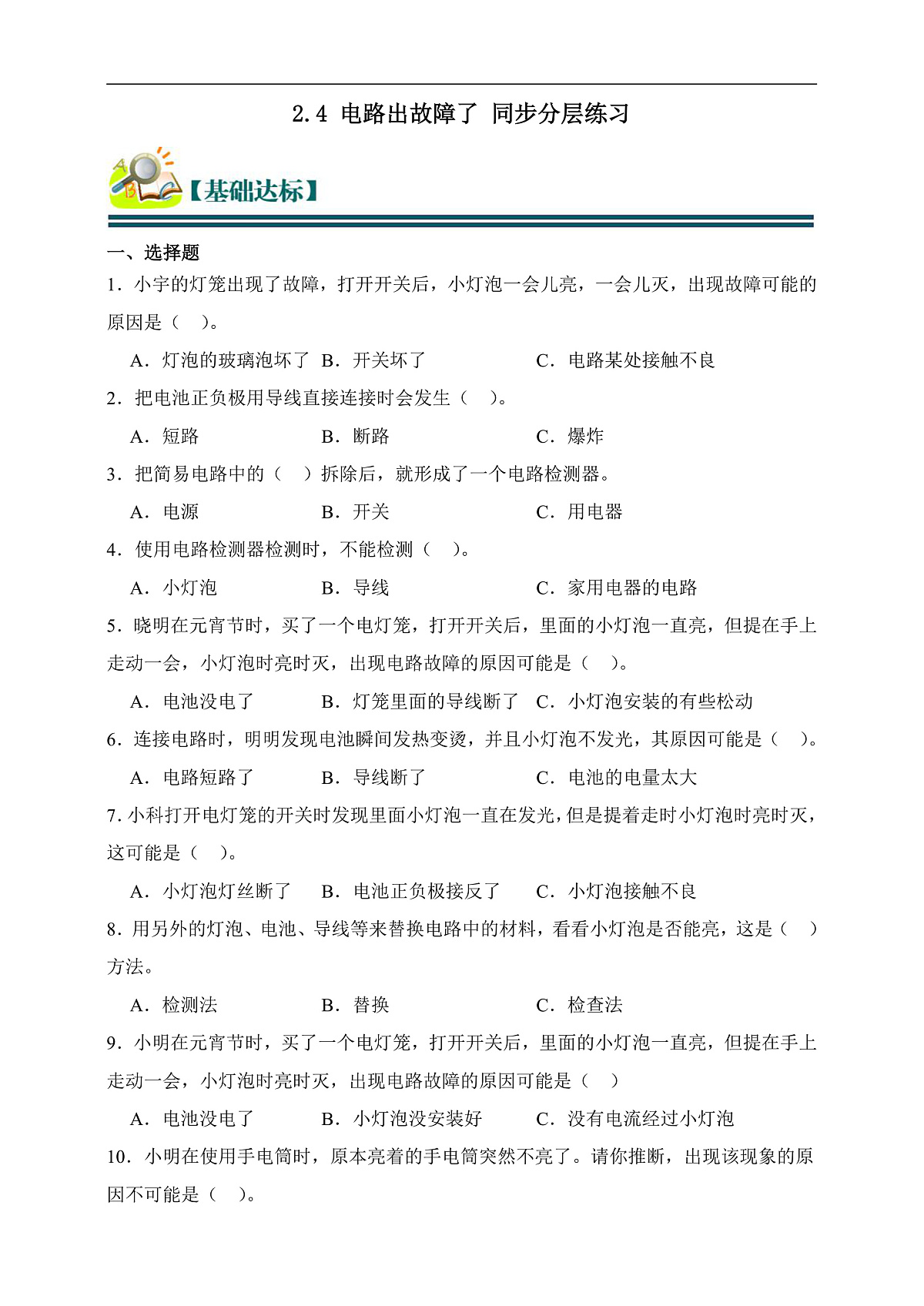

题目1：小宇的灯笼出现了故障，打开开关后，小灯泡一会儿亮，一会儿灭，出现故障可能的原因是（）。

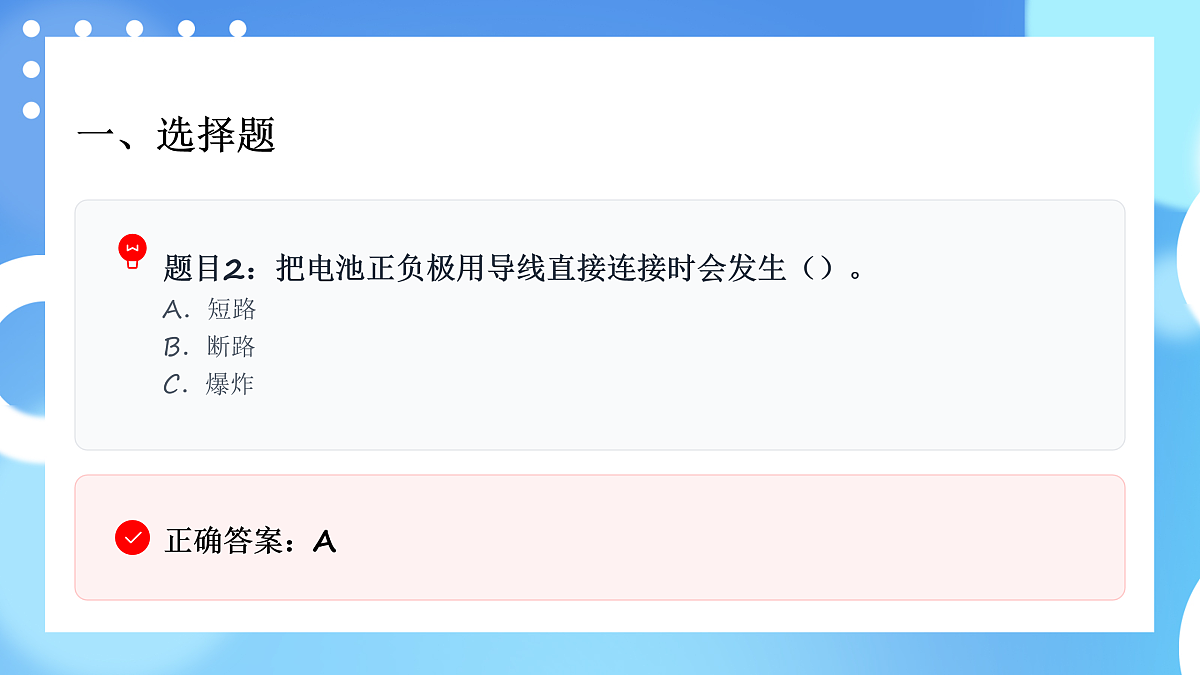

题目2：把电池正负极用导线直接连接时会发生（）。A．短路B．断路C．爆炸
题目3：把简易电路中的（）拆除后，就形成了一个电路检测器。A．电源 B．开关 C．用电器
参考答案：B解析：电路检测器需要拆除开关，使用两个接线头去检测电路通断。

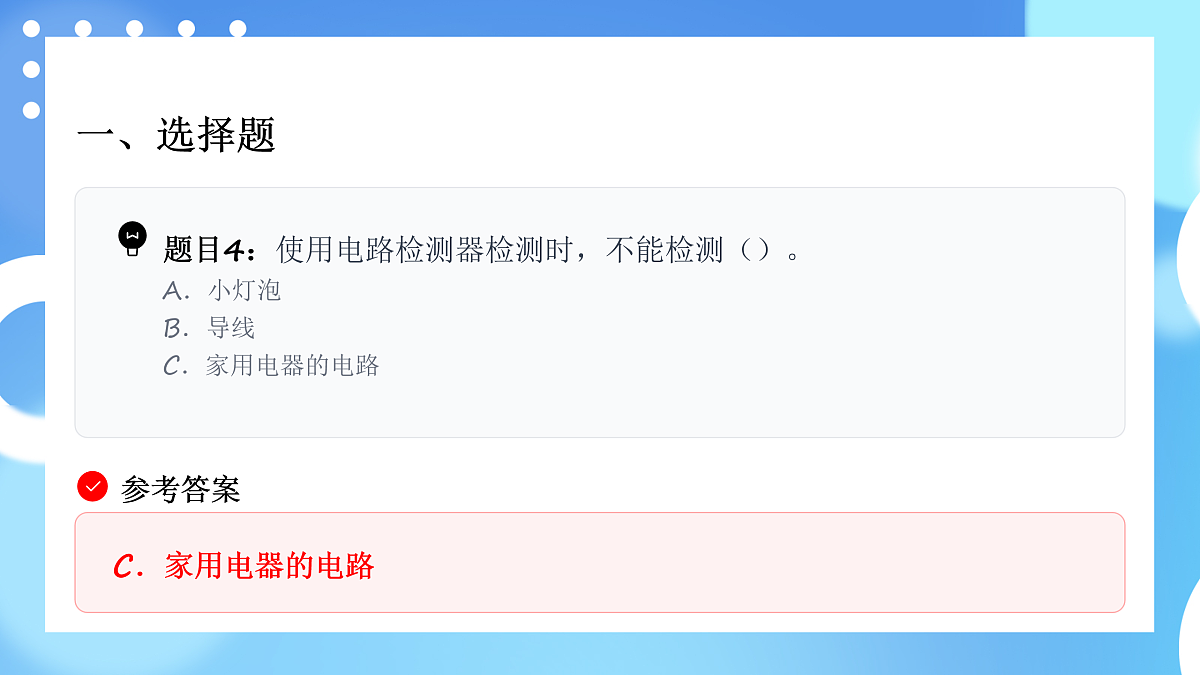

题目4：使用电路检测器检测时，不能检测（）。A．小灯泡B．导线C．家用电器的电路

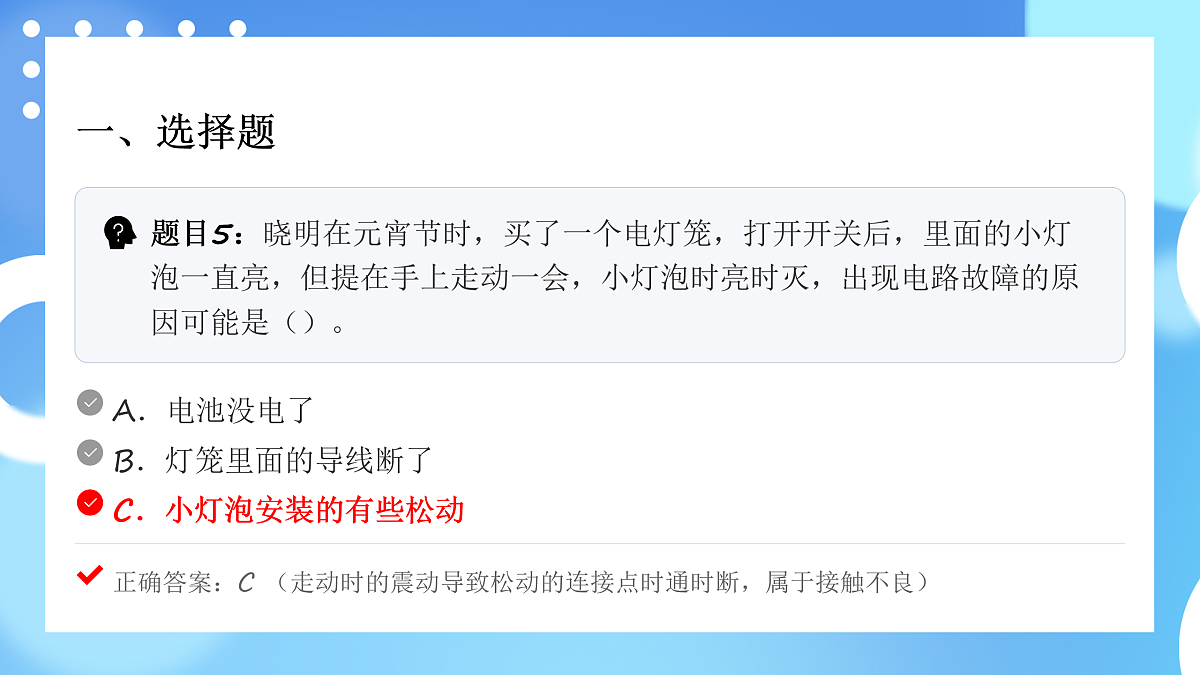

题目5：晓明在元宵节时，买了一个电灯笼，打开开关后，里面的小灯泡一直亮，但提在手上走动一会，小灯泡时亮时灭，出现电路故障的原因可能是（）。
B．灯笼里面的导线断了
C．小灯泡安装的有些松动
正确答案：C （走动时的震动导致松动的连接点时通时断，属于接触不良）

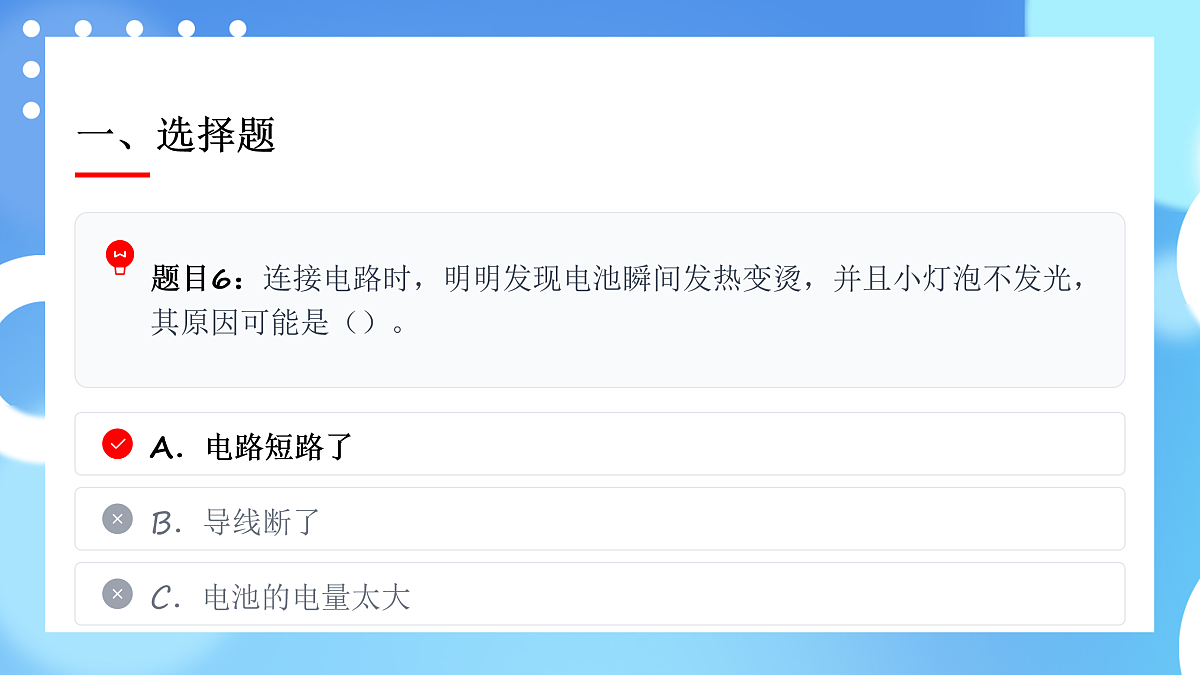

题目6：连接电路时，明明发现电池瞬间发热变烫，并且小灯泡不发光，其原因可能是（）。

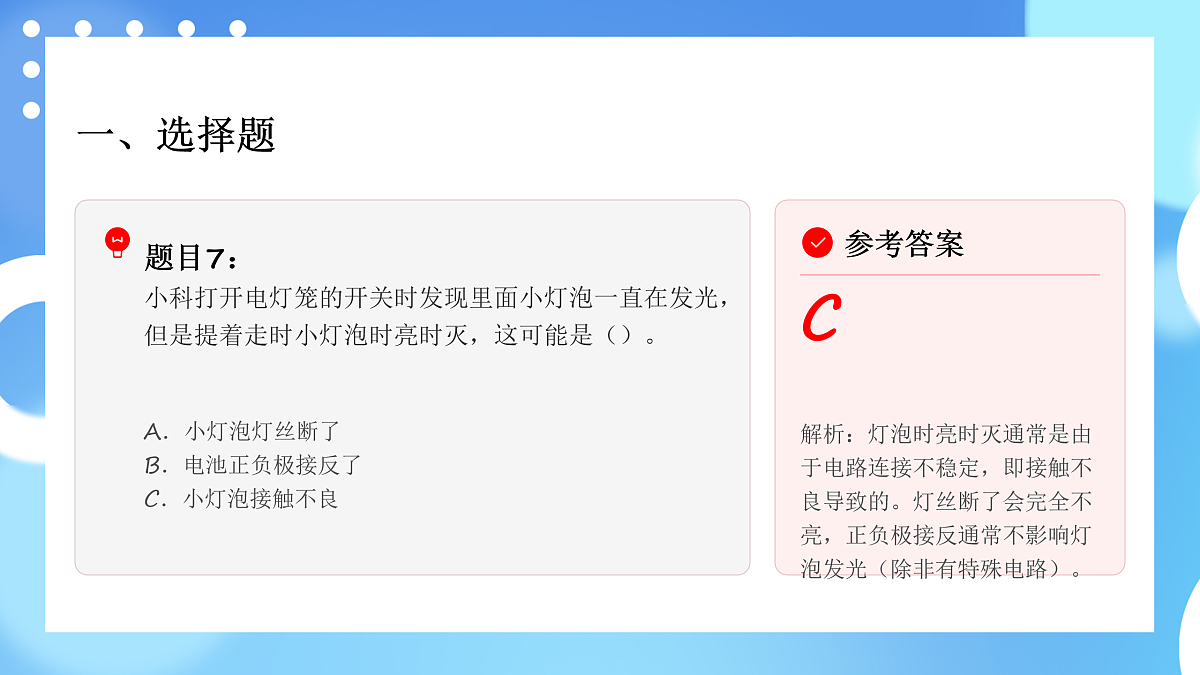

题目7：小科打开电灯笼的开关时发现里面小灯泡一直在发光，但是提着走时小灯泡时亮时灭，这可能是（）。A．小灯泡灯丝断了B．电池正负极接反了C．小灯泡接触不良
C解析：灯泡时亮时灭通常是由于电路连接不稳定，即接触不良导致的。灯丝断了会完全不亮，正负极接反通常不影响灯泡发光（除非有特殊电路）。
题目8：用另外的灯泡、电池、导线等来替换电路中的材料，看看小灯泡是否能亮，这是（）方法。
题目9：小明在元宵节时，买了一个电灯笼，打开开关后，里面的小灯泡一直亮，但提在手上走动一会，小灯泡时亮时灭，出现电路故障的原因可能是（）A．电池没电了B．小灯泡没安装好C．没有电流经过小灯泡
B解析：“小灯泡没安装好”属于接触不良，这是导致灯泡时亮时灭的常见原因。
题目10：小明在使用手电筒时，原本亮着的手电筒突然不亮了。请你推断，出现该现象的原因不可能是（）。
B．手电筒的玻璃罩摔碎了

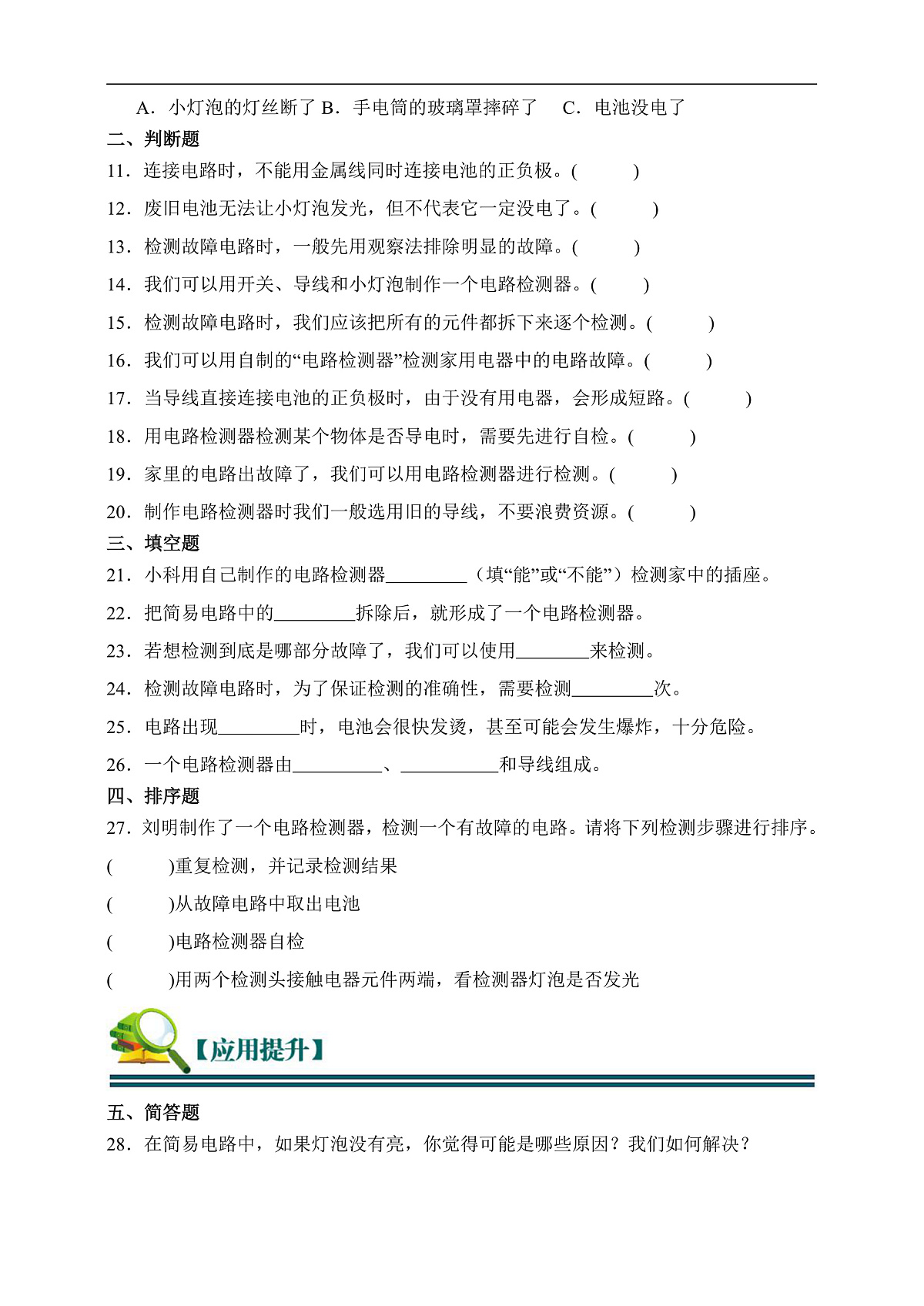

题目11：连接电路时，不能用金属线同时连接电池的正负极。( )
题目12：废旧电池无法让小灯泡发光，但不代表它一定没电了。( )
题目13：检测故障电路时，一般先用观察法排除明显的故障。( )
题目14：我们可以用开关、导线和小灯泡制作一个电路检测器。( )
题目15：检测故障电路时，我们应该把所有的元件都拆下来逐个检测。 ( )
题目16：我们可以用自制的“电路检测器”检测家用电器中的电路故障。 ( )
题目17：当导线直接连接电池的正负极时，由于没有用电器，会形成短路。 ( )
题目18：用电路检测器检测某个物体是否导电时，需要先进行自检。 ( )
题目19：家里的电路出故障了，我们可以用电路检测器进行检测。 ( )
题目20：制作电路检测器时我们一般选用旧的导线，不要浪费资源。 ( )
小科用自己制作的电路检测器 ________ （填“能”或“不能”）检测家中的插座。
把简易电路中的 ________ 拆除后，就形成了一个电路检测器。
题目23：若想检测到底是哪部分故障了，我们可以使用 ________ 来检测。
题目24：检测故障电路时，为了保证检测的准确性，需要检测 ________ 次。
题目25：电路出现 ________ 时，电池会很快发烫，甚至可能会发生爆炸，十分危险。
题目26：一个电路检测器由 ________、 ________ 和导线组成。
题目27：刘明制作了一个电路检测器，检测一个有故障的电路。请将下列检测步骤进行排序。
( ) 重复检测，并记录检测结果
( ) 从故障电路中取出电池
( ) 电路检测器自检
( ) 用检测头接触电器元件两端，看灯泡是否发光
正确顺序：4 1 2 3
题目28：在简易电路中，如果灯泡没有亮，你觉得可能是哪些原因？我们如何解决？
原因：小灯泡损坏解决：更换新的小灯泡
原因：电池电量耗尽解决：更换新电池
原因：接触不良（灯泡/灯座）解决：重新连接，确保接触良好
原因：导线断裂或损坏解决：替换新的导线
原因：电路发生短路| 解决：检查电路连接，排除短路故障
五、简答题：手电筒故障排查
题目29：小科在使用时忽然发现手电筒不会亮了，请你根据所学的知识帮他找找原因，写出三条。
电池没电了，无法提供电能。小灯泡坏了（灯丝断了），电路断路。开关接触不良或内部导线断裂，导致电路不通。
题目30 (1)：检测前，故障电路中的开关应处于 ________ 状态。（填“闭合”或“打开”）
题目30 (2)：下列哪个选项可以作为简易电路检测器来检测电路的故障？
选项 A灯泡 + 灯座
选项 B灯泡 + 灯座 + 开关
选项 C (正确)电池 + 灯泡 + 导线
答案：C解析：电路检测器必须包含电源、导线和用电器。选项A无电源，选项B多了开关，均不符合标准。
题目30 (3)：简易电路检测器通常有（）检测头。A．1个B．2个C．3个
题目30：亮亮用简易电路检测器检测故障电路的结果如下表。下列关于电路故障的原因，说法错误的是（ ）。
答案：A（根据检测结果，开关检测时灯泡亮，说明开关正常，故A说法错误）
题目31 (1)：电路连接完成，但小灯泡始终没有亮起来。你认为他连错的地方是？
小灯泡1的连接方式是错误的。电流没有经过灯丝，而是直接从金属外壳流走了，造成了短路。这种连接方式导致电流无法形成有效回路点亮灯泡，因此正确选项为A。
题目31 (2)：正确连接后，两个小灯泡还是不亮，小刚决定用电路检测器检测。以下材料可以做一个电路检测器的是（）。A．一根导线、一节干电池B．3根导线、一节干电池、一个小灯泡C．两根导线、一个小灯泡
参考答案：B解析：制作电路检测器需要具备完整的电路结构，即电源（干电池）、用电器（小灯泡）和导线。选项B包含了所有必要的材料，能够构建一个基础的检测电路。
用电路检测器检测ab时，电路检测器的小灯泡都能亮，但检测bc时，电路检测器小灯泡不亮，这时他需要（）。A．直接作出判断B．用电路检测器再检测一次C．更换电路中的电池
正确答案：B为了确保检测结果的准确性，避免误判，当检测结果不理想或不确定时，应该重复检测一次。直接作出判断可能导致错误，而更换电池属于后续排查步骤，并非首要操作。
多次检测后，发现问题依然出在 bc 之间，则下列推测错误的是（）。A．有可能小灯泡2是坏的B．有可能小灯泡1是坏的C．有可能bc之间导线是坏的
正确答案：B解析：问题出在 bc 之间，说明故障点在小灯泡 2 或者 bc 之间的导线上。而小灯泡 1 在 ab 段，检测是正常的，所以推测小灯泡 1 是坏的是错误的。
