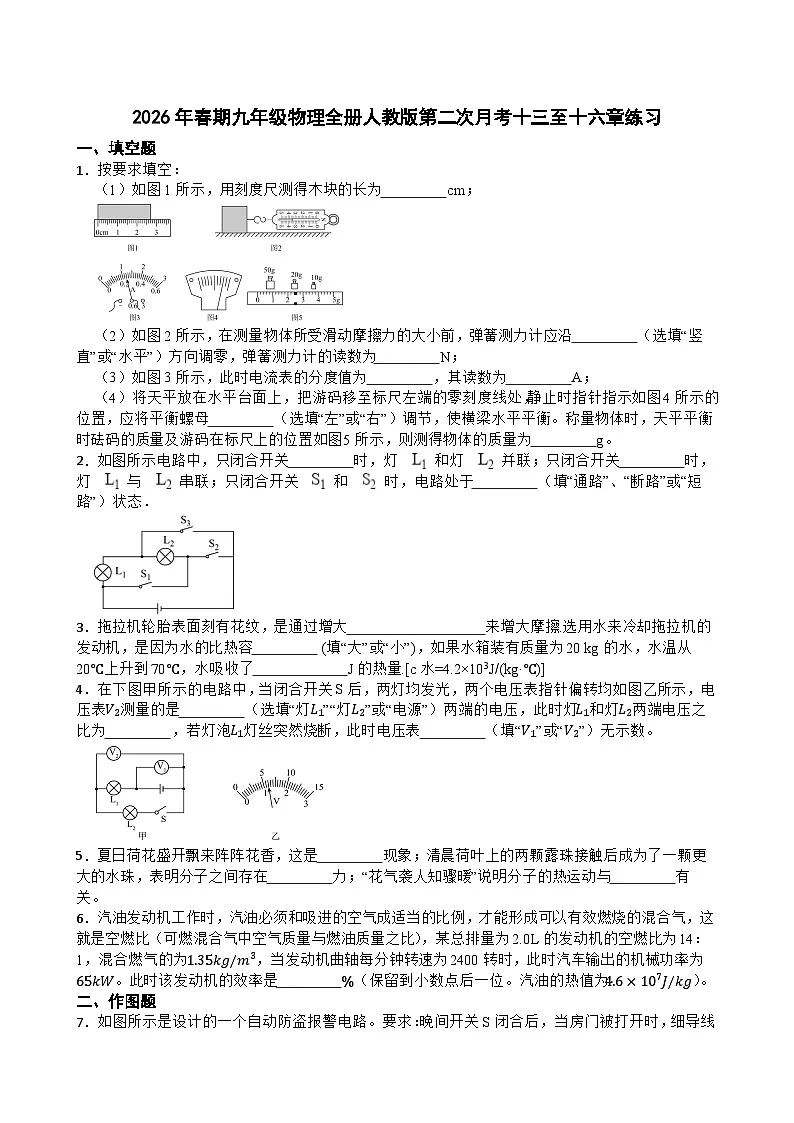

2026年春期九年级物理全册人教版第二次月考十三至十六章练习含答案

这是一份2026年春期九年级物理全册人教版第二次月考十三至十六章练习含答案，共13页。试卷主要包含了填空题，作图题，实验探究题，计算题，单选题等内容，欢迎下载使用。
一、填空题
1．按要求填空：
（1）如图1所示，用刻度尺测得木块的长为 cm；
（2）如图2所示，在测量物体所受滑动摩擦力的大小前，弹簧测力计应沿 （选填“竖直”或“水平”）方向调零，弹簧测力计的读数为 N；
（3）如图3所示，此时电流表的分度值为 ，其读数为 A；
（4）将天平放在水平台面上，把游码移至标尺左端的零刻度线处，静止时指针指示如图4所示的位置，应将平衡螺母 （选填“左”或“右”）调节，使横梁水平平衡。称量物体时，天平平衡时砝码的质量及游码在标尺上的位置如图5所示，则测得物体的质量为 g。
2．如图所示电路中，只闭合开关 时，灯 和灯 并联；只闭合开关 时，灯 与 串联；只闭合开关 和 时，电路处于 （填“通路”、“断路”或“短路”）状态．
3．拖拉机轮胎表面刻有花纹，是通过增大 来增大摩擦.选用水来冷却拖拉机的发动机，是因为水的比热容 (填“大”或“小”)，如果水箱装有质量为20 kg的水，水温从20℃上升到70℃，水吸收了 J的热量.[c水=4.2×103J/(kg·℃)]
4．在下图甲所示的电路中，当闭合开关S后，两灯均发光，两个电压表指针偏转均如图乙所示，电压表V2测量的是 （选填“灯L1”“灯L2”或“电源”）两端的电压，此时灯L1和灯L2两端电压之比为 ，若灯泡L1灯丝突然烧断，此时电压表 （填“V1”或“V2”）无示数。
5．夏日荷花盛开飘来阵阵花香，这是 现象；清晨荷叶上的两颗露珠接触后成为了一颗更大的水珠，表明分子之间存在 力；“花气袭人知骤暖”说明分子的热运动与 有关。
6．汽油发动机工作时，汽油必须和吸进的空气成适当的比例，才能形成可以有效燃烧的混合气，这就是空燃比（可燃混合气中空气质量与燃油质量之比），某总排量为2.0L的发动机的空燃比为14：1，混合燃气的为1.35kg/m3，当发动机曲轴每分钟转速为2400转时，此时汽车输出的机械功率为65kW。此时该发动机的效率是 %（保留到小数点后一位。汽油的热值为4.6×107J/kg）。
二、作图题

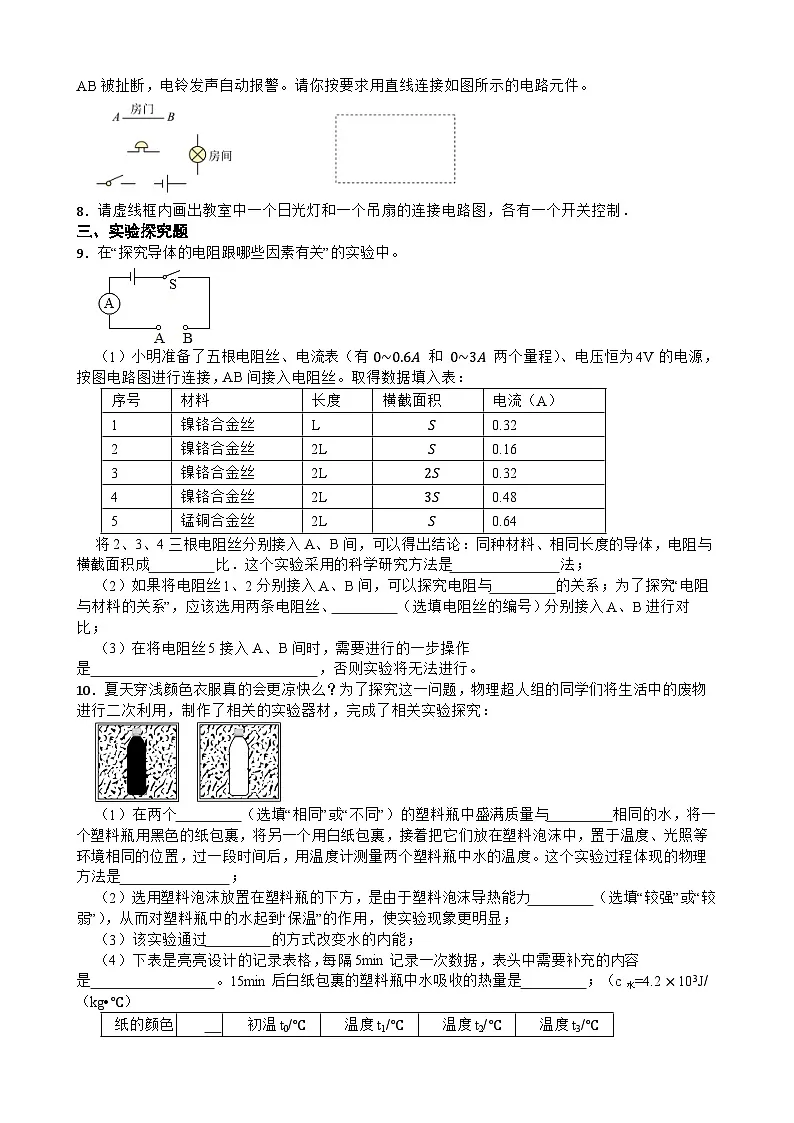

7．如图所示是设计的一个自动防盗报警电路。要求：晚间开关S闭合后，当房门被打开时，细导线AB被扯断，电铃发声自动报警。请你按要求用直线连接如图所示的电路元件。

8．请虚线框内画出教室中一个日光灯和一个吊扇的连接电路图，各有一个开关控制．
三、实验探究题
9．在“探究导体的电阻跟哪些因素有关”的实验中。
（1）小明准备了五根电阻丝、电流表（有 0~0.6A 和 0~3A 两个量程）、电压恒为4V的电源，按图电路图进行连接，AB间接入电阻丝。取得数据填入表：
将2、3、4三根电阻丝分别接入A、B间，可以得出结论：同种材料、相同长度的导体，电阻与横截面积成 比．这个实验采用的科学研究方法是 法；
（2）如果将电阻丝1、2分别接入A、B间，可以探究电阻与 的关系；为了探究“电阻与材料的关系”，应该选用两条电阻丝、 （选填电阻丝的编号）分别接入A、B进行对比；
（3）在将电阻丝5接入A、B间时，需要进行的一步操作是 ，否则实验将无法进行。
10．夏天穿浅颜色衣服真的会更凉快么？为了探究这一问题，物理超人组的同学们将生活中的废物进行二次利用，制作了相关的实验器材，完成了相关实验探究：
（1）在两个 （选填“相同”或“不同”）的塑料瓶中盛满质量与 相同的水，将一个塑料瓶用黑色的纸包裹，将另一个用白纸包裹，接着把它们放在塑料泡沫中，置于温度、光照等环境相同的位置，过一段时间后，用温度计测量两个塑料瓶中水的温度。这个实验过程体现的物理方法是 ；
（2）选用塑料泡沫放置在塑料瓶的下方，是由于塑料泡沫导热能力 （选填“较强”或“较弱”），从而对塑料瓶中的水起到“保温”的作用，使实验现象更明显；
（3）该实验通过 的方式改变水的内能；
（4）下表是亮亮设计的记录表格，每隔5min记录一次数据，表头中需要补充的内容是 。15min后白纸包裹的塑料瓶中水吸收的热量是 ；（c水=4.2×103J/（kg•℃）

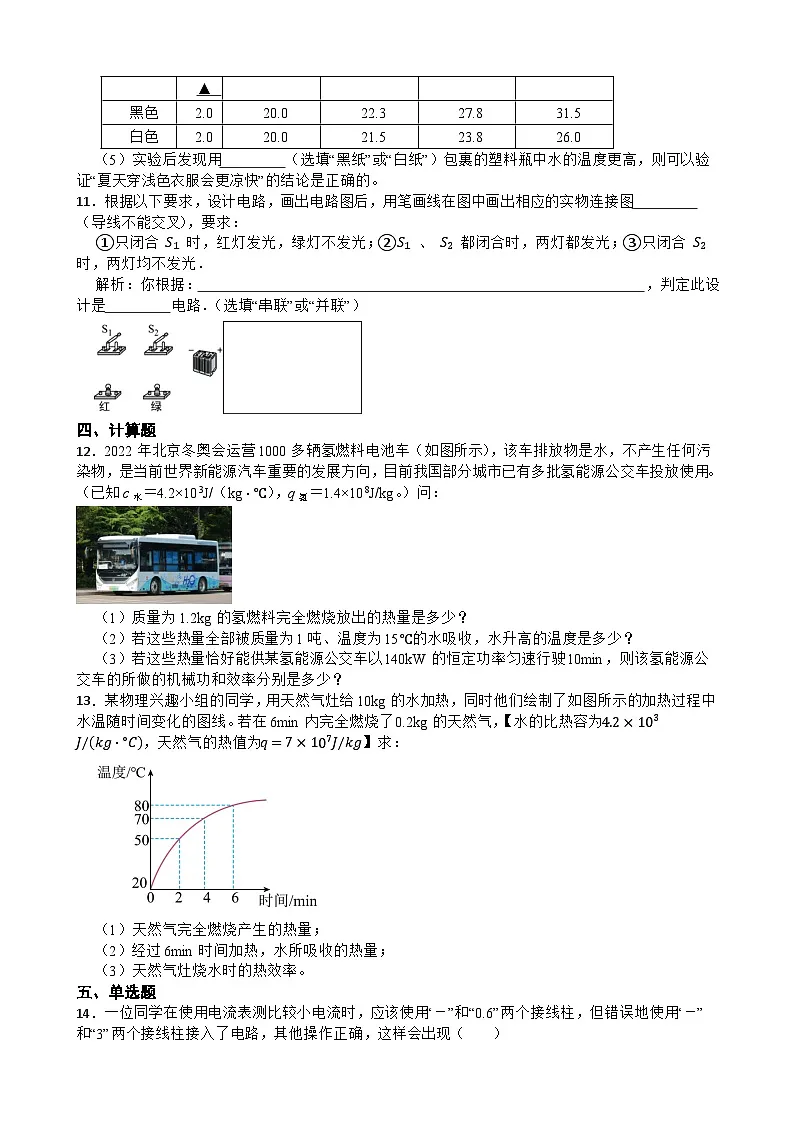

（5）实验后发现用 （选填“黑纸”或“白纸”）包裹的塑料瓶中水的温度更高，则可以验证“夏天穿浅色衣服会更凉快”的结论是正确的。
11．根据以下要求，设计电路，画出电路图后，用笔画线在图中画出相应的实物连接图 （导线不能交叉），要求：
①只闭合 S1 时，红灯发光，绿灯不发光；②S1 、 S2 都闭合时，两灯都发光；③只闭合 S2 时，两灯均不发光．
解析：你根据： ，判定此设计是 电路．（选填“串联”或“并联”）
四、计算题
12．2022年北京冬奥会运营1000多辆氢燃料电池车（如图所示），该车排放物是水，不产生任何污染物，是当前世界新能源汽车重要的发展方向，目前我国部分城市已有多批氢能源公交车投放使用。（已知c水＝4.2×103J/（kg⋅℃），q氢＝1.4×108J/kg。）问：
（1）质量为1.2kg的氢燃料完全燃烧放出的热量是多少？
（2）若这些热量全部被质量为1吨、温度为15℃的水吸收，水升高的温度是多少？
（3）若这些热量恰好能供某氢能源公交车以140kW的恒定功率匀速行驶10min，则该氢能源公交车的所做的机械功和效率分别是多少？
13．某物理兴趣小组的同学，用天然气灶给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了0.2kg的天然气，【水的比热容为4.2×103J/(kg⋅°C)，天然气的热值为q=7×107J/kg】求：
（1）天然气完全燃烧产生的热量；
（2）经过6min时间加热，水所吸收的热量；
（3）天然气灶烧水时的热效率。
五、单选题
14．一位同学在使用电流表测比较小电流时，应该使用“－”和“0.6”两个接线柱，但错误地使用“－”和“3”两个接线柱接入了电路，其他操作正确，这样会出现（ ）
A．指针不动
B．指针反向偏转
C．指针摆动偏小
D．指针摆动太大，电流表可能被烧坏
15．关于温度、热量、内能，以下说法正确的是（ ）
A．一个物体吸收热量时，温度不一定升高
B．0℃的冰没有内能
C．物体的温度越高，所含的热量越多
D．温度越高的物体，内能越大
16．古时候人们常钻木取火，下列情境中改变内能的方式不属于热传递的是（ ）
A．吃饭时，金属勺放在热汤中会烫手
B．冬天，搓手可以使手暖和
C．发烧时，冷毛巾敷额头可以降温
D．夏天，喝冷饮使人感到凉爽
17．质量初温相等的铁块和水，吸收相等的热量后，把铁块投入水中，则（ ）
A．热量从铁块传给水B．热量从水传给铁块
C．铁块与水间不发生热传递D．无法确定是否发生热传递
18．图所示的电路图中与图所示的电路相符的是（ ）
A．B．C．D．
19．如图所示是四冲程汽油机做功冲程的示意图。汽油燃烧产生高温高压的气体推动活塞向下运动。在活塞向下运动的过程中，汽缸内气体的（ ）
A．内能减少B．温度升高
C．密度增大D．分子热运动加快
20．在如图所示的电路中，电源电压不变，开关S闭合后，若电压表V的示数为U1，电流表A1的示数为I1，则下列各种情况错误的是（ ）
A．若甲、丙为电流表，乙为电压表，则L1、L2并联，U1>U乙，I1=I甲+I丙
B．若甲、丙为电压表，乙为电流表，则L1、L2串联，丙测量的是L2两端的电压，I1=I乙，U1=U甲+U丙
C．若甲、乙、丙是电压表，则灯L1、L2不发光
D．若甲、乙、丙是电流表，则会发生电源短路
21．如图是四冲程内燃机工作循环中的一个冲程，它是（ ）
A．压缩冲程，将内能转化为机械能
B．压缩冲程，将机械能转化为内能
C．做功冲程，将机械能转化为内能
D．做功冲程，将内能转化为机械能
22．如图所示为家庭中的吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V.则下面四个电路图中符合使用要求的是（ ）
A．B．C．D．
23．如图所示，甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来，下列说法正确的是 （ ）
A．电流方向是从乙到甲，自由电子运动方向是从乙到甲
B．电流方向是从甲到乙，自由电子运动方向是从乙到甲
C．电流方向是从甲到乙，自由电子运动方向是从甲到乙
D．电流方向是从乙到甲，自由电子运动方向是从甲到乙
答案解析部分
1．【答案】（1）2.70
（2）水平；3.4
（3）0.02A；0.24
（4）左；82.4
【解析】【解答】（1）图1中，刻度尺的1cm分为10份，分度值为1mm，读数时要估读到分度值下一位，木块的长为2.70cm。
（2）如图2，测力计要测水平方向的力，测量前，应沿水平方向调零，弹簧测力计的分度值为0.2N，根据指针位置，示数为3.4N。
（3）如图3，电流表选用小量程，分度值为0.02A，其读数为0.24A。
（4）如图4，将天平放在水平台面上，把游码移至标尺左端的零刻度线处，指针右偏，应将平衡螺母向左调节，使横梁水平平衡。如图5，天平横梁标尺的分度值为0.2g，物体的质量为
m=50g+20g+10g+2.4g=82.4g。
【分析】（1）根据物体对应刻度尺的位置，测量长度；
（2）测力计使用前，在使用方向上调零；根据指针位置，测量力的大小；
（3）根据电流表的量程和指针位置，测量电流大小；
（4）使用天平前，平衡螺母左偏右调；根据砝码和游码位置，测量力的大小。
（1）图1所示刻度尺的分度值为1mm，读数时要估读到分度值下一位，则木块的长为2.70cm。
（2）[1][2] 如图2所示，测力计要测水平方向的力，所以在测量物体所受滑动摩擦力的大小前，弹簧测力计应沿水平方向调零，弹簧测力计的分度值为0.2N，则示数为3.4N。
（3）[1][2] 如图3所示，此时电流表选用小量程，分度值为0.02A，其读数为0.24A。
（4）[1] 如图4所示，将天平放在水平台面上，把游码移至标尺左端的零刻度线处，静止时指针右偏，说明右端重，应将平衡螺母向左调节，给左端增重，使横梁水平平衡。
[2] 如图5所示，天平横梁标尺的分度值为0.2g，则物体的质量为
m=50g+20g+10g+2.4g=82.4g
2．【答案】S1S3；S2；短路
【解析】【解答】只闭合S1、S3时，由电路图知：灯L1、L2并列相连，即有两条电流的路径，故是并联电路；若是使得两个灯泡串联，即只有一条电流的路径，故应该闭合S2；若是只闭合开关S1和S2时，相当于将电源的正负极直接相连，故发生短路。
【分析】串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极；短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两端相连；而用电器短路是指用一根导线将某个用电器的两端连接起来，使电器两端的电压为零．
3．【答案】接触面粗糙程度；大；4.2×106
【解析】【解答】（1）拖拉机轮胎表面刻有花纹，是通过增大接触面粗糙程度的方式来增大摩擦；
（2）选用水来冷却拖拉机的发动机，是因为水的比热容大，升高相同的温度时会吸收更多的热量；
（3）水吸收的热量Q=cm△t= 4.2×103J/(kg·℃) ×20kg×（70℃-20℃）=4.2×106J。
【分析】（1）增大摩擦力的方法：增大压力或增大接触面的粗糙程度；
（2）比热容是表示物质吸放热本领大小的物理量；
（3）根据Q=cm△t计算水吸收的热量。
4．【答案】灯L2；4:1；V2
【解析】【解答】图甲中，闭合开关后，灯L1、L2串联，电压表V1测电源电压，V2测灯L2两端的电压。
两电压表的指针位置相同，根据串联电路总电压等于各部分电压之和，电压表V1的示数大于V2的示数，图乙中，电压表V1的量程是0~15V，分度值为0.5V，示数为6V，即电源电压是U=6V，电压表V2的量程是0~3V，分度值为0.1V，示数为1.2V，即灯L2两端的电压为U2=1.2V，L1两端的电压
U1=U-U2=6V-1.2V=4.8V，则灯L1和灯L2两端电压之比为：U1：U2=4.8V：1.2V=4：1；
若灯泡L1灯丝烧断，V1仍然测量电源电压，不受影响，V2电路断路，无示数。故第1空填：灯L2；第2空填：4：1；第3空填：V2。
【分析】在串联电路中，各用电器分院之和等于电源电压；根据电压表测量的位置，判断电压表量程；结合指针位置，测量电压，再计算各电阻分压比。灯泡断路，电源电压不变。
5．【答案】扩散；引；温度
【解析】【解答】荷花飘香是荷花香味分子不停地做无规则运动，扩散到空气中。
两颗露珠接触后成为了一颗更大的水珠，表明分子之间存在引力。
温度越高扩散越快，分子热运动越剧烈。
【分析】分子动理论的内容是：（1）物质由分子组成的，分子间有空隙；（2）一切物体的分子都永不停息地做无规则运动；（3）分子间存在相互作用的引力和斥力。
6．【答案】39.3
【解析】【解答】根据题意可知，发动机曲轴每分钟转速为2400转，则每分钟吸入混合燃气的次数为24002=1200次。
则每分钟吸入混合燃气的体积V=1200×2.0×10−3m3=2.4m3，
每分钟混合燃气质量m=ρV=1.35kg/m3×2.4m3=3.24kg，
空燃比为14：1，汽油质量所以m油=m15=3.24kg15=0.216kg，
汽油完全燃烧释放的热量Q放=m油q=0.216kg×4.6×107J/kg=9.936×106J，
发动机每分钟做的功W=Pt=65000W×60s=3.9×106J，
该发动机的效率是η=WQ放×100%=3.9×106J9.936×106J×100%≈39.3%。
【分析】四冲程汽油机曲轴转动两周，对外做功一次，据此根据发动机曲轴每分钟转速计算每分钟吸入混合燃气的次数，根据发动机排量计算每分钟吸入混合燃气的体积，根据m=ρV计算出混合燃气质量，根据空燃比计算出汽油的质量，然后根据Q放=qm求出汽油燃烧放出的热量，根据W=Pt求出发动机所做的有用功，发动机的效率是有用功跟汽油燃烧释放热量的比值，据此计算发动机的效率。
7．【答案】解：如图所示：
【解析】【解答】开关闭合时，若导线完好则电铃不响；而当导线被拉断后电铃响，说明导线和电铃并联，导线完好时，电铃被短路；为了保护电路，灯泡应串联在干路中。从电源正极依次串联灯泡、电铃、开关回到电源负极，然后将AB并联在电铃两端，如下图所示：
【分析】关闭合时，若导线完好则电铃不响；而当导线被拉断后电铃响，说明导线和电铃并联，导线完好时，电铃被短路；为了保护电路，灯泡应串联在干路中，由此连接电路。
8．【答案】解：如图所示：
【解析】【解答】家庭电路中日光灯和吊扇应并联，各有一个开关串联且控制火线，如下图所示：
．
【分析】本题考查了电路图的设计，知道家庭电路中各用电器之间是并联以及开关开关控制火线．
9．【答案】（1）反比；控制变量法
（2）长度；2和5
（3）改变电流表的量程，选大量程
【解析】【解答】(1)将2、3、4三根电阻丝分别接入A、B间，由表格可知，材料和长度量筒，横截面积不同，电流不同，横截面积越大，电流越大，可以得出结论：同种材料、相同长度的导体，电阻与横截面积成反比。这个实验采用的科学研究方法是控制变量法。
(2)如果将电阻丝1、2分别接入A、B间，由表格可知，材料和横截面积相同，长度不同，可以探究电阻与长度的关系。为了探究“电阻与材料的关系”，应该选用两条电阻丝材料不同、长度和横截面积相同的2和5分别接入A、B进行对比。
(3)将电阻丝5接入A、B间后，由于锰铜合金丝的电阻较小，电路中的电流较大，电流超过了电流表的量程，所以实验将无法进行下去，在实验中，可以改变电流表的量程，选大量程。
【分析】（1）（2）导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，导体本身的长度、材料、横截面积有关，长度越长、横截面积越小，导体的电阻就越大；
（3）当接入锰铜合金时，电流大于0.6A，故电流表应该换大量程。
10．【答案】相同；初温；控制变量法；较弱；热传递；水的质量/kg；50400J；黑色
【解析】【解答】（1）[1][2][3]探究不同颜色衣服的吸热能力，根据控制变量法，只改变瓶子的颜色，塑料瓶以及瓶子中水的质量与初温相同。
（2）[4]为防止热量损失过多，使用导热性能较弱的泡沫放在塑料瓶下面。
（3）[5]瓶子中的水从阳光中吸收热量，是通过热传递的方式使内能增加的。
（4）[6]表头中缺少的是水的质量/kg。
[7]15分钟后白纸包裹的塑料瓶中水吸收的热量是
Q=cmΔt=4.2×103J/kg⋅°C×2kg×26°C−20°C=50400J
（5）[8]根据表格数据分析可知，包有黑色瓶中水的温度升高的较多，说明黑色纸包裹的瓶中的水吸收的热量多，即黑纸的吸热性能比白纸的要好，则可以验证“夏天穿浅色衣服会更凉快”的结论是正确的。
【分析】(1)根据控制变量法，只改变探究量，其他的量保持不变；
(2)为防止热量损失过多，使用导热性能较弱的泡沫放在塑料瓶下面；
(3)改变物体内能的方法有两个：做功和热传递；
(4)表头还缺少水的质量；利用公式Q=cmΔt可计算出水吸收热量的多少；
(5)根据表格数据分析，哪种颜色塑料瓶吸热能力强。
11．【答案】；只闭合S1时，红灯发光，绿灯不发光，说明两灯工作时互不影响；并联
【解析】【解答】只闭合 S1 时，红灯发光，绿灯不发光，说明两灯工作时互不影响；并联；
只闭合 S1 时，红灯发光，绿灯不发光，说明 S1 控制红灯，由于两灯工作时互不影响，则两灯并联；由于 S1 、 S2 都闭合时，两灯都发光，说明 S2 控制绿灯；只闭合 S2 时，两灯均不发光，说明 S2 在支路上控制绿灯， S1 在干路上控制整个电路；则电路图如下图：
所以，从正极开始连接，经 S1 后分支，一支经红灯回到负极，另一支经 S2 、绿灯回到负极，如图。
【分析】设计电路时一般可以从以下几个方面考虑：首先判断用电器的连接方式，根据用电器是否同时工作基本上可以确定连接方式，其次根据开关在电路中的作用确定开关的位置，最后补全电源和导线完成一个完整的电路；用电器如果可以不同时工作，电路大多数为并联.
12．【答案】（1）解：1.2kg的氢燃料完全燃烧放出的热量Q放＝m氢q＝1.2kg×1.4×108J/kg＝1.68×108J
答：1.2kg的氢燃料完全燃烧放出的热量是1.68×108J
（2）解：水吸收的热量Q吸＝Q放＝1.68×108J
水升高的温度Δt=Q吸c水m水=1.68×108J4.2×103J/(kg⋅°C)×1000kg=40°C
答：水升高的温度是40℃；
（3）解：公交车做功W＝Pt＝140×103W×10×60s＝8.4×107J
公交车的效率η=WQ放×100%=8.4×107J1.68×108J=50%
答：该氢能源公交车所做的机械功为8.4×107J，机械效率是50%。
【解析】【解答】
【分析】（1）根据Q放=mq可求质量为1.2kg的氢燃料完全燃烧放出的热量。
（2）由题意可知水吸收的热量：Q吸=Q放，根据Q吸=cmΔt求水升高的温度。
（3）利用W=Pt求公交车行驶10min做的有用功，利用η=WQ放求这氢能源公交车的效率。
13．【答案】（1）解：天然气完全燃烧产生的热量为
Q=mq=0.2kg×7×107Jkg=1.4×107J
（2）解：由图知，水初始温度为20℃，6min时水温为80℃，所以水吸收的热量为
Q吸=cm(t−t0)=4.2×103J/(kg⋅°C)×10kg×(80°C−20°C)=2.52×106J
（3）解：煤炉烧水时的热效率为
η=Q吸Q×100%=2.52×106J1.4×107J×100%=18%
【解析】【分析】明确题目信息：给出了水的质量、天然气的质量以及水温随时间的变化图线，同时给出了水的比热容和天然气的热值。
求天然气燃烧产生的热量：根据天然气的热值和质量，利用相关公式计算出天然气完全燃烧产生的热量。
求水吸收的热量：根据水温随时间的变化图线，确定水的初始温度和最终温度，再利用比热容的公式计算出水吸收的热量。
求热效率：用水吸收的热量除以天然气燃烧产生的热量，即可得到天然气灶烧水的热效率。
14．【答案】C
【解析】【解答】在使用电流表测比较小电流时，若使用大量程，指针摆动偏小，电流表不会被损坏。
故答案为：C。
【分析】根据电流表的正确使用方法来解答；电流表使用时，如果选择量程过小，指针的偏转角度会过大，甚至打弯指针；若果量程过大，指针偏转角度会过小。
15．【答案】A
【解析】【解答】A．晶体在熔化时，吸收热量，内能增加，但温度却保持不变，A符合题意；
B．一切物体都具有内能，不论温度的高低，0℃的冰有内能，B不符合题意；
C．热量是热传递过程中转移内能多小的量度，不能说含有热量，C不符合题意；
D．内能的大小与物体的温度和质量都有关系，如果质量很小，温度高的物体具有的内能也不一定会大，D不符合题意。
故答案为：A。
【分析】这道题目主要考查的是温度、热量和内能三者之间的关系，任何物体都具有内能，物体吸收热量，温度不一定升高，比如说晶体熔化时吸收热量，但温度不变。
16．【答案】B
【解析】【解答】A．吃饭时，金属勺放在热汤中会烫手，金属勺从热汤吸收了热量，属于热传递改变物体内能，A不符合题意；
B．冬天，搓手可以使手暖和，属于做功改变物体的内能，B符合题意；
C．发烧时，冷毛巾敷额头可以降温，冷毛巾从额头吸收了部分热量，属于热传递改变物体内能，C不符合题意；
D．夏天，喝冷饮使人感到凉爽，冷饮从人体吸收了部分热量，属于热传递的方式改变内能，D不符合题意；
故答案为：B。
【分析】温度不同的物体间，通过热传递改变内能；物体间相互摩擦，是做功改变内能。
17．【答案】A
【解析】【解答】水的比热容最大，相同质量的铁块和水，吸收相同的热量后，水的温度变化较小，但由于铁块和水的初温相等，因此热量从铁块传给水；A符合题意，BCD不符合题意.
故答案为：A．
【分析】根据铁的比热容较小，吸收相同热量时，温度变化大，热传递是热量从高温物体传递到低温物体上.
18．【答案】C
【解析】【解答】解：由实物电路图可知，电流从电源正极出发后，然后分成两条支路，一条流经电动机M、开关S2，另一条经灯L回到电源负极，然后共同经开关S1回到电源负极，即开关S1控制干路，开关S2控制电动机M。
A、图中开关S2控制灯泡L，开关S1控制电动机M，A不符合。
B、图中开关S2控制灯泡L，B不符合。
C、开关S1控制干路，开关S2控制电动机M，灯泡与电动机并联，C符合。
D、开关S1和S2都控制干路，D不符合。
故答案为：C
【分析】根据实物图去连电路物图，分析元件的串并联关系，根据电流的方向连接即可。
19．【答案】A
【解析】【解答】如图所示活塞向下运动，火花塞打火，两个气阀关闭，空气内能转化为活塞的机械能，空气内能减小，温度降低，分子热运动减缓，气体体积变大，根据ρ=m÷v可知，气体密度减小。A正确，BCD错误。
综上选A。
【分析】1、做功冲程：进气后关闭，排气口关闭，火花塞点燃，高温高压的气体推动活塞下移，气体内能减小，能量转化为内能转化为机械能；
2、分子热运动的特点：分子无规则运动，肉眼无法观察，常见例子有：气体颜色的改变，味道的扩散；且温度越高，分子热运动速度越快；
3、密度的计算：公式为ρ=m÷v，质量不变，体积增加，密度减小。
20．【答案】A
【解析】【解答】A．若甲、丙为电流表，乙为电压表，则L1、L2并联，甲测量的是通过L2的电流，丙测量的是通过L1的电流，电压表V1测量的是电源两端电压，乙测量的同样是电源电压，故U1=U乙，电流表A1测量的是干路电流，并联电路干路电流等于各支路电流之和，故I1=I甲+I丙，A错误，符合题意；
B．若甲、丙为电压表，乙为电流表，则L1、L2串联，丙测量的是L2两端的电压，根据串联电路电流规律，I1=I乙，电压表V1测量的是电源两端电压，则U1=U甲+U丙，B正确，不符合题意；
C．若甲、乙、丙是电压表，则电路为短路，灯L1、L2均不发光，C正确，不符合题意；
D．若甲、乙、丙是电流表，则甲乙丙将两灯短路，同电流表A1直接接到了电源两端，将电源短路，D正确，不符合题意。
故答案为：A。
【分析】根据电路的连接，并联电路支路电压等于电源电压；干路电流等于各支路电流之和。
21．【答案】D
【解析】【解答】A、压缩冲程的特点是气门关闭、活塞向上运动，且能量转化是机械能转化为内能，题图中活塞向下运动、火花塞点火，不符合压缩冲程，且能量转化描述错误，A错误。
B、冲程判断错误（非压缩冲程），能量转化也错误，B错误。
C、能量转化错误，做功冲程是内能转化为机械能，而非机械能转化为内能，C错误。
D、题图中气门关闭、火花塞点火、活塞向下运动，是做功冲程，此冲程将内能转化为机械能，D正确。
故选D。
【分析】本题核心考查四冲程内燃机的冲程判断及能量转化：
压缩冲程：气门关闭，活塞向上运动，机械能转化为内能；
做功冲程：气门关闭，火花塞点火，活塞向下运动，内能转化为机械能。
常见易错点：
混淆压缩冲程和做功冲程的气门状态、活塞运动方向；
颠倒做功冲程的能量转化方向（误记为机械能转化为内能）。
解题关键：牢记“气门状态+活塞运动方向+火花塞动作”的冲程判断依据，明确各冲程的能量转化规律。
22．【答案】D
【解析】【解答】ABCD、家庭电路中的照明灯额定电压都是220V，应将它们并联在电路中，一个开关控制三盏灯时，此开关应串联在这三盏灯的干路上，故ABC错误，D正确。
故选项为：D。
【分析】每盏灯的额定电压均为220V，且灯全部正常发光说明六盏灯是并联的，若是串联，灯泡不能正常发光，据此判断选项即可得出答案。
23．【答案】D
【解析】【分析】由电流方向的规定可以判定．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反．
【解答】甲不带电，乙带正电，乙缺少电子而带正电，金属球中有自由移动的电子，用金属棒分别连接甲、乙验电器的金属球时，甲验电器的金属球中的自由电子会转移到乙上，电流方向与自由电子移动的方向相反，所以电流方向是从乙到甲．
故选D．
【点评】解决此类问题的关键是知道物体失去电子带正电、得到电子带负电和金属中有自由移动电子．还要知道电流的方向与电子移动方向相反．序号
材料
长度
横截面积
电流（A）
1
镍铬合金丝
L
S
0.32
2
镍铬合金丝
2L
S
0.16
3
镍铬合金丝
2L
2S
0.32
4
镍铬合金丝
2L
3S
0.48
5
锰铜合金丝
2L
S
0.64
纸的颜色
▲
初温t0/℃
温度t1/℃
温度t2/℃
温度t3/℃
黑色
2.0
20.0
22.3
27.8
31.5
白色
2.0
20.0
21.5
23.8
26.0
