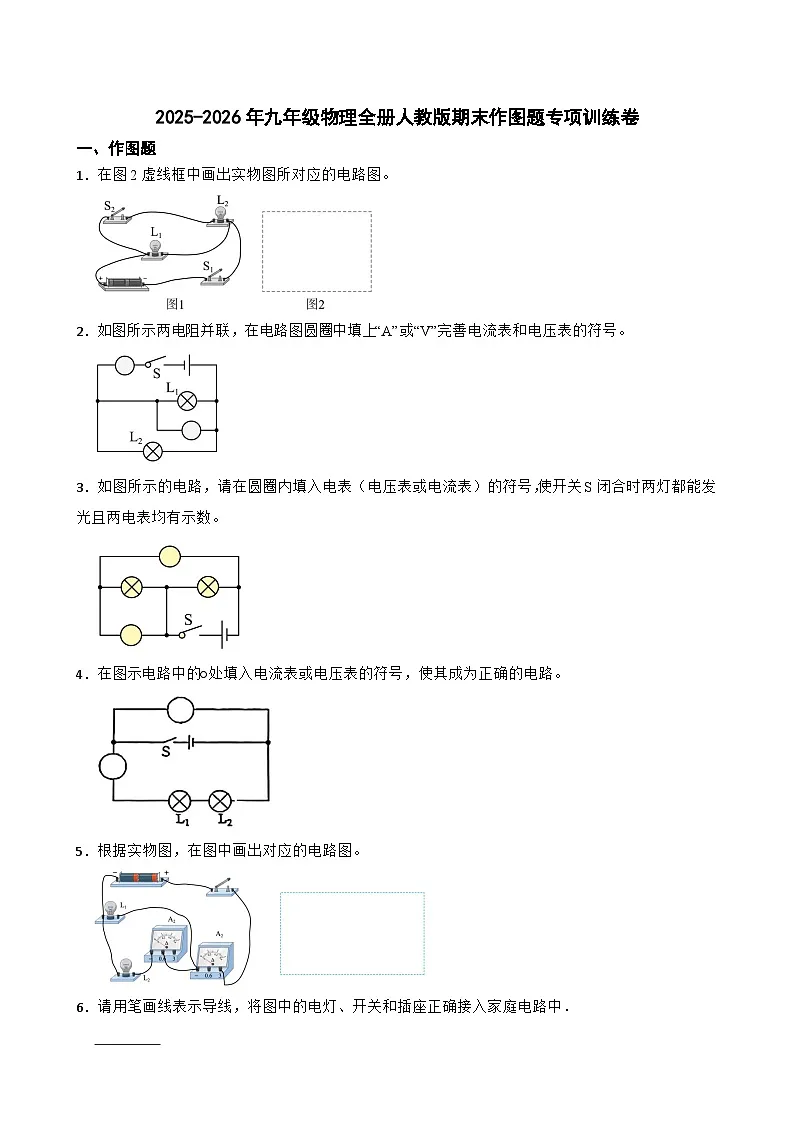

一、作图题
1．在图2虚线框中画出实物图所对应的电路图。
2．如图所示两电阻并联，在电路图圆圈中填上“A”或“V”完善电流表和电压表的符号。
3．如图所示的电路，请在圆圈内填入电表（电压表或电流表）的符号，使开关S闭合时两灯都能发光且两电表均有示数。
4．在图示电路中的○处填入电流表或电压表的符号，使其成为正确的电路。
5．根据实物图，在图中画出对应的电路图。

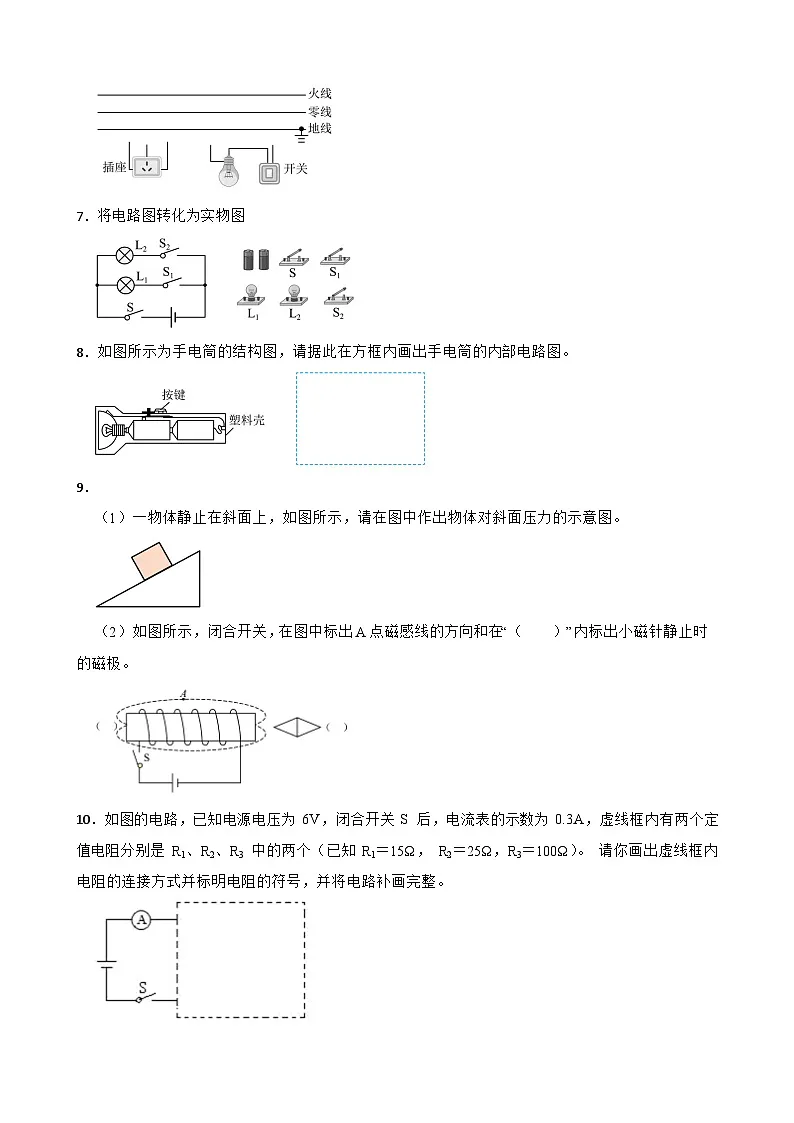

6．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中．

7．将电路图转化为实物图
8．如图所示为手电筒的结构图，请据此在方框内画出手电筒的内部电路图。
9．
（1）一物体静止在斜面上，如图所示，请在图中作出物体对斜面压力的示意图。
（2）如图所示，闭合开关，在图中标出A点磁感线的方向和在“（ ）”内标出小磁针静止时的磁极。
10．如图的电路，已知电源电压为 6V，闭合开关 S 后，电流表的示数为 0.3A，虚线框内有两个定值电阻分别是 R1、R2、R3 中的两个（已知 R1＝15Ω， R2＝25Ω，R3＝100Ω）。 请你画出虚线框内电阻的连接方式并标明电阻的符号，并将电路补画完整。

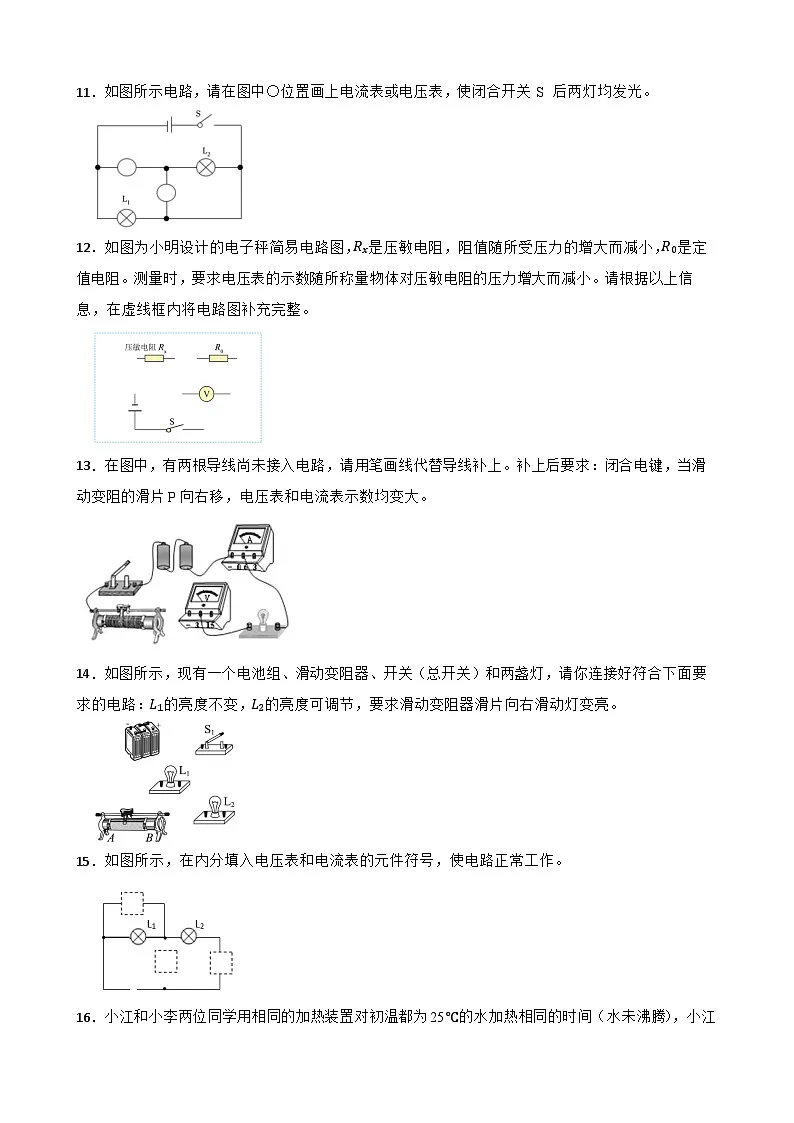

11．如图所示电路，请在图中〇位置画上电流表或电压表，使闭合开关 S 后两灯均发光。
12．如图为小明设计的电子秤简易电路图，Rx是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻。测量时，要求电压表的示数随所称量物体对压敏电阻的压力增大而减小。请根据以上信息，在虚线框内将电路图补充完整。
13．在图中，有两根导线尚未接入电路，请用笔画线代替导线补上。补上后要求：闭合电键，当滑动变阻的滑片P向右移，电压表和电流表示数均变大。
14．如图所示，现有一个电池组、滑动变阻器、开关（总开关）和两盏灯，请你连接好符合下面要求的电路：L1的亮度不变，L2的亮度可调节，要求滑动变阻器滑片向右滑动灯变亮。
15．如图所示，在内分填入电压表和电流表的元件符号，使电路正常工作。
16．小江和小李两位同学用相同的加热装置对初温都为25℃的水加热相同的时间（水未沸腾），小江加热的水质量少，小李加热的水质量多（其他条件均相同）。请在图中用实线大致绘制出小江和小李两位同学加热的水的温度随时间变化的关系图象。
答案解析部分
1．【答案】
2．【答案】
3．【答案】解：如图所示：
【解析】【解答】由图可知，下方的电表若为电流表，则左面的灯泡会被短路，所以下面的电表为电压表；上面的电表与左面的灯泡串联在电路中，为电流表，如图所示
【分析】电流表和所测量的位置串联，电压表和所测量的位置并联。
4．【答案】
【解析】【解答】电流表和灯泡串联，电压表需要并联在灯泡两端，据此作图：
【分析】电流表、电压表的连接：电流表与待测原件串联；电压表的与待测原件并联，连接过程需要电流正极流入负极流出，同时选择合适的量程。
5．【答案】
【解析】【解答】由实物图可知，电流从正极出发经开关、电流表A1后分成两支，一支经过灯泡L1，另一支经电流表A2、L2后与通过L1的电流汇合，共同回到电源负极。两灯泡并联，电流表A1测干路电流，A2测通过L2的电流，开关在干路控制整个电路，电路图如下：
【分析】根据实物图，画出对应的电路图，注意电流表的位置。
6．【答案】
7．【答案】
【解析】【解答】根据电路图，两灯并联，开关S在干路中，开关S1串联在L1支路，开关S2串联在L2支路，连接实物图为：
【分析】根据电路图，分别连接开关和各用电器。
8．【答案】
【解析】【解答】手电筒由电源、灯泡、开关和导线组成，各元件顺次连接，如图
。
【分析】用导线将各元件顺次了连接，组成电路。
9．【答案】（1）
（2）
【解析】【解答】（1）物体在斜面上，对斜面的压力和斜面垂直向下，如图 ；
（2）根据安培定则，判断通电螺线管的右侧是N极，小磁针的左侧是S极，右侧是N极，磁场方向从N极指向S极，A处的方向向左，如图 。
【分析】（1）物体受到的压力和支撑面垂直；
（2）根据安培定则判断通电螺线管的磁极位置；结合磁极相互作用，判断磁极位置，磁场方向从N极指向S极。
10．【答案】解：如图所示：
【解析】【解答】由题知，电源电压U=6V，总电流I=0.3A，则电路的总电阻为R=UI=6V0.3A=20Ω
三个电阻R1=15Ω，R2=25Ω，R3=100Ω，由电阻的串联规律可知，选任意两个串联都不符合要求，所以只能并联。根据“并联时电阻越并越小的原则”（即并联的总电阻比任意一个分电阻都要小）可知，R1=15Ω、R2=25Ω并联的总电阻小于15Ω，R1=15Ω、R3=100Ω并联的总电阻也小于15Ω，只有R2=25Ω、R3=100Ω并联才能符合要求，故电路图为：
【分析】根据电压和电流的比值， 计算电阻，结合已知电阻和并联电路电阻规律，选择合适的电阻。
11．【答案】
【解析】【解答】根据图片可知，如果两个灯泡串联，那么中间的位置为电流的必经之路，那么中间为电流表，而上面的圆圈处为断路，应该为电压表。不过观察发现，右下角的导线将灯泡L2短路，此时L2不会发光，故这种情况不可能。
如果两个灯泡并联，那么上面的圆圈处为电流的必经之路，应该为电流表。中间的圆圈处为断路，应该为电压表，如下图所示：
【分析】电流表需要与用电器串联，电压表需要与用电器并联，据此分析解答。
12．【答案】
【解析】【解答】根据题意可知，让Rx与R0串联，当压力增大时，Rx的阻值减小，根据串联电路的分压规律可知，此时Rx的电压减小，因此电压表与Rx并联，如下图所示：
【分析】在串联电路中，总电压等于各处电压之和，且电压的分配与电阻成正比，据此分析解答。
13．【答案】解：
【解析】【分析】闭合电键，当滑动变阻的滑片P向右移，电压表和电流表示数均变大。要求滑片右移时变阻器接入电阻丝变短，电阻变小，所以将变阻器电阻丝右端接线柱接入电路，与灯泡串联；电压表“-”接线柱接在灯泡另一端。如图所示。
14．【答案】
15．【答案】如图所示
【解析】【分析】电压表只能和用电器并联，电流表和用电器串联。据此就可以分析三个地方的电表连接情况。
16．【答案】
