专题06 电路作图-2026年九年级物理（人教版）上学期（期末复习专项练习）

这是一份专题06 电路作图-2026年九年级物理（人教版）上学期（期末复习专项练习），文件包含专题06电路作图期末专项训练原卷版docx、专题06电路作图期末专项训练解析版docx等2份试卷配套教学资源，其中试卷共61页， 欢迎下载使用。

题型1 画不含电表的串联电路图
题型8 连含电表的并联实物图
题型2 画含电表的串联电路图
题型9 连含电表的串联实物图
题型3 画含变阻器的串联电路图
题型10 填电路图
题型4 画一个开关的并联电路图
题型11 补不含变阻器的实物图
题型5 画两个开关的并联电路图
题型12 补含变阻器的实物图
题型6 连不含电表的并联实物图
题型13 改电路图
题型7 连不含电表的串联实物图
题型14 设计电路图

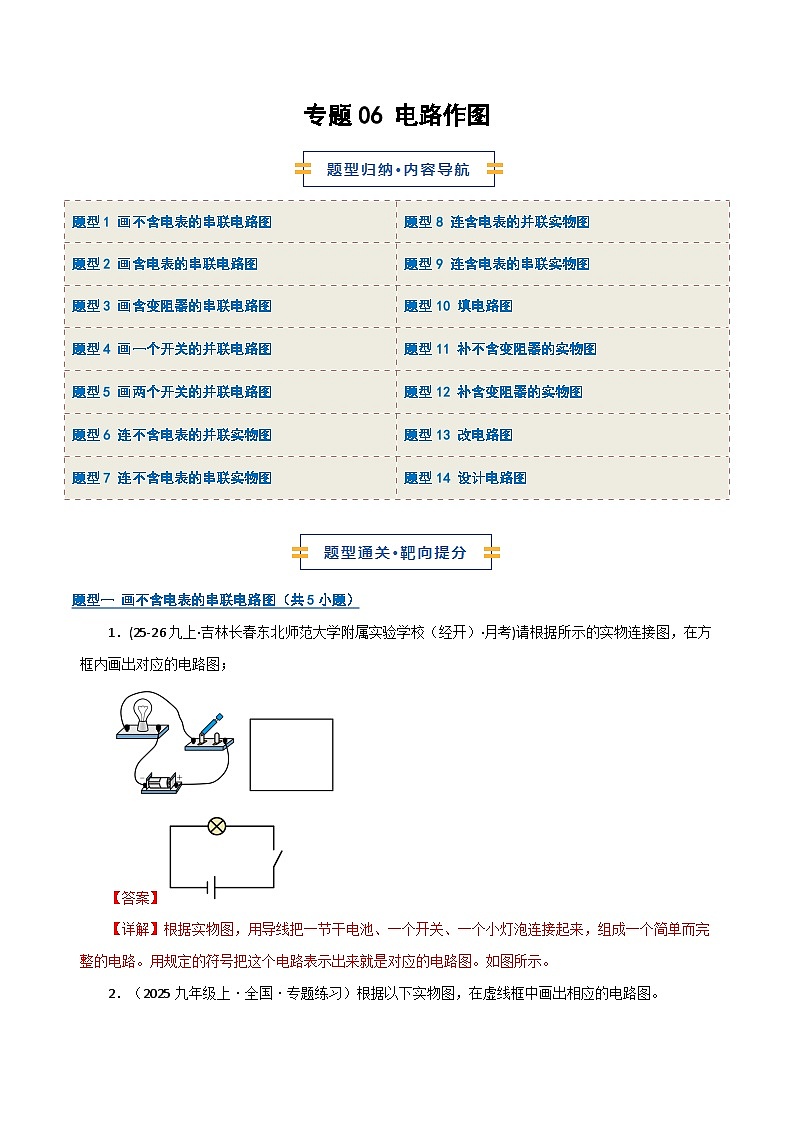

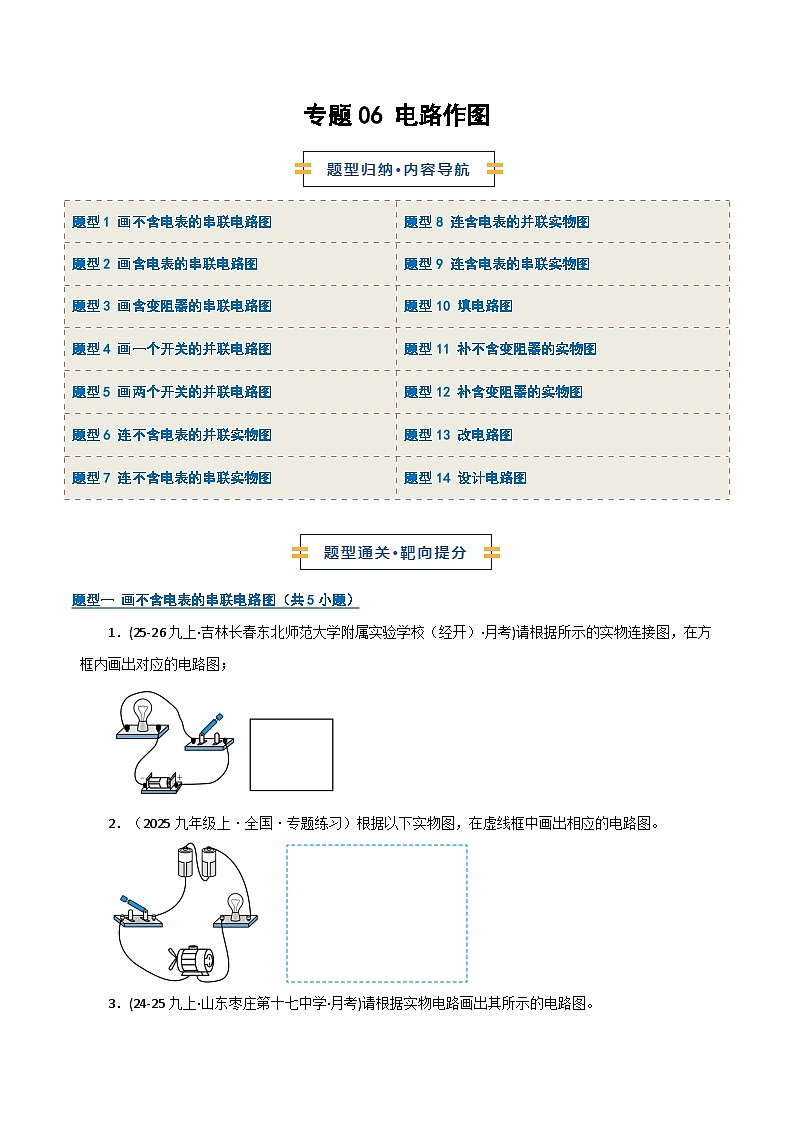

题型一 画不含电表的串联电路图（共5小题）
1．(25-26九上·吉林长春东北师范大学附属实验学校（经开）·月考)请根据所示的实物连接图，在方框内画出对应的电路图；

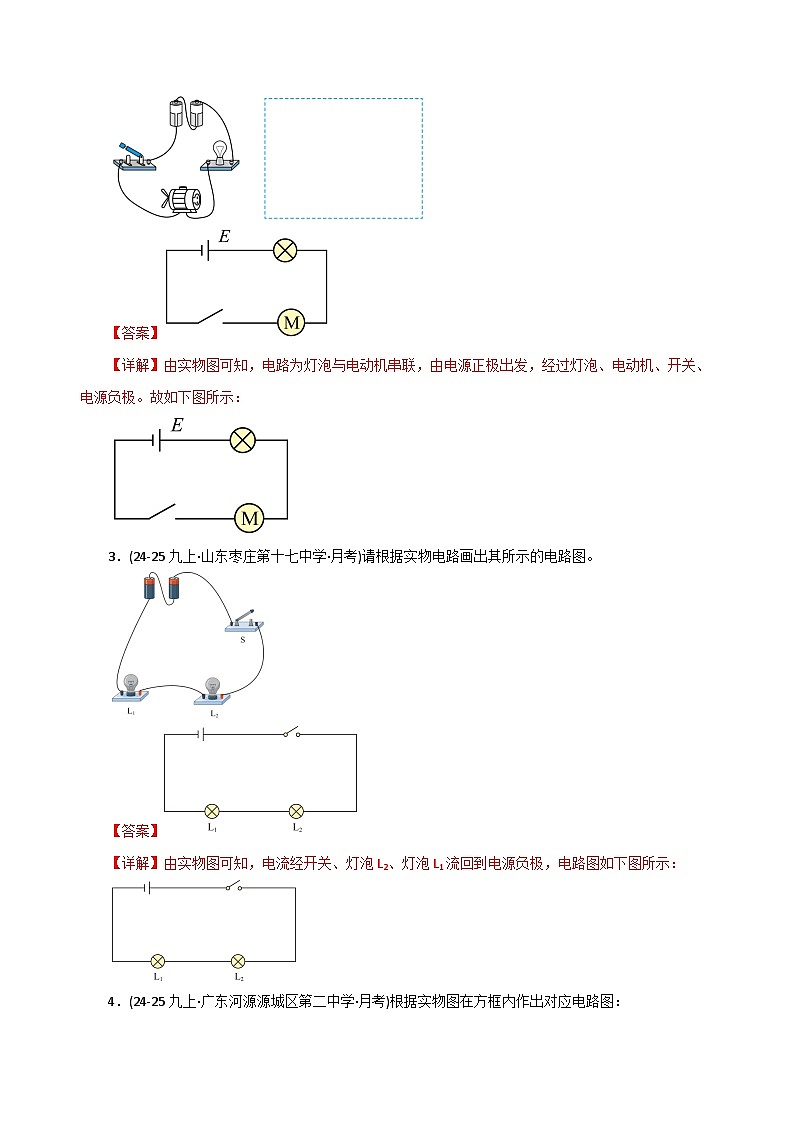

2．（2025九年级上·全国·专题练习）根据以下实物图，在虚线框中画出相应的电路图。
3．(24-25九上·山东枣庄第十七中学·月考)请根据实物电路画出其所示的电路图。

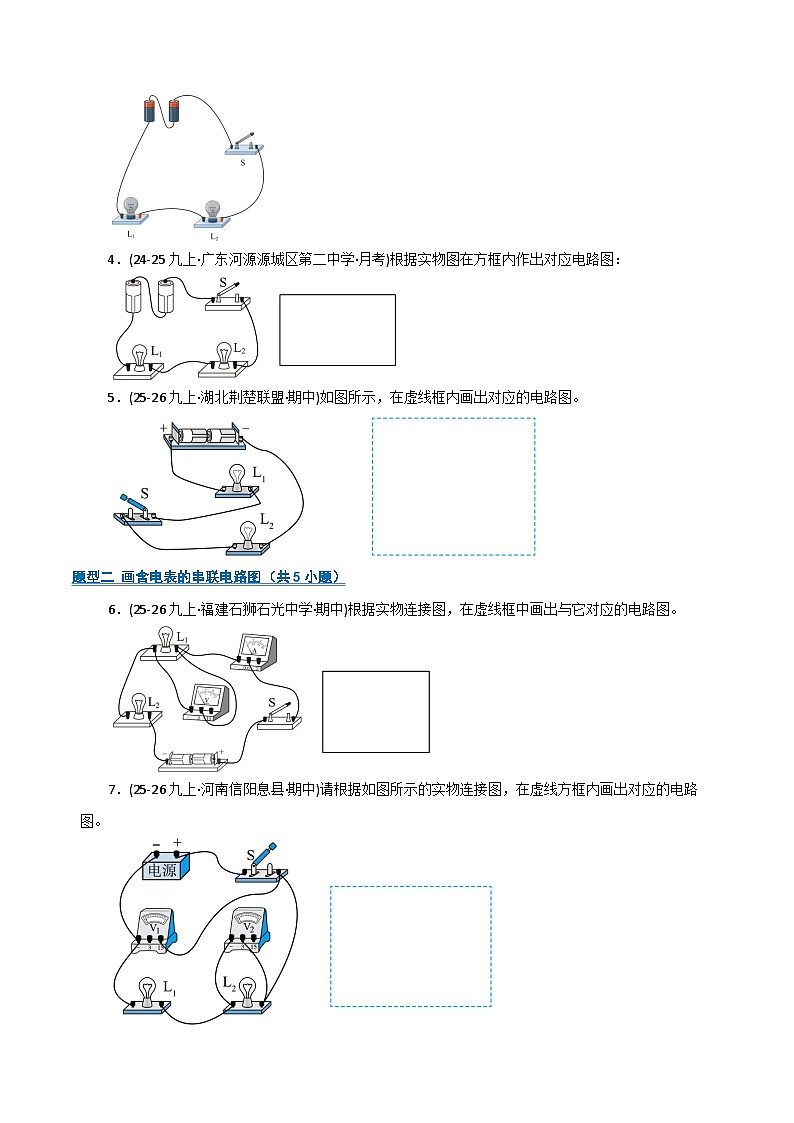

4．(24-25九上·广东河源源城区第二中学·月考)根据实物图在方框内作出对应电路图：

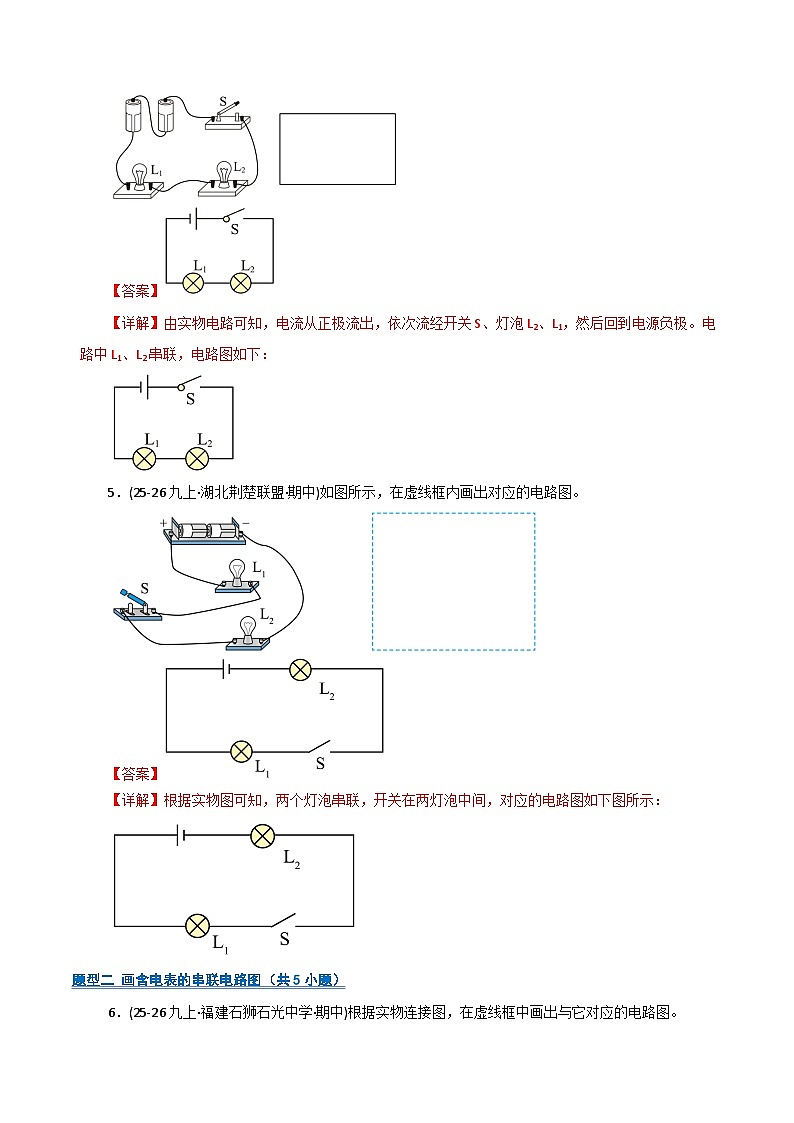

5．(25-26九上·湖北荆楚联盟·期中)如图所示，在虚线框内画出对应的电路图。
题型二 画含电表的串联电路图（共5小题）
6．(25-26九上·福建石狮石光中学·期中)根据实物连接图，在虚线框中画出与它对应的电路图。
7．(25-26九上·河南信阳息县·期中)请根据如图所示的实物连接图，在虚线方框内画出对应的电路图。

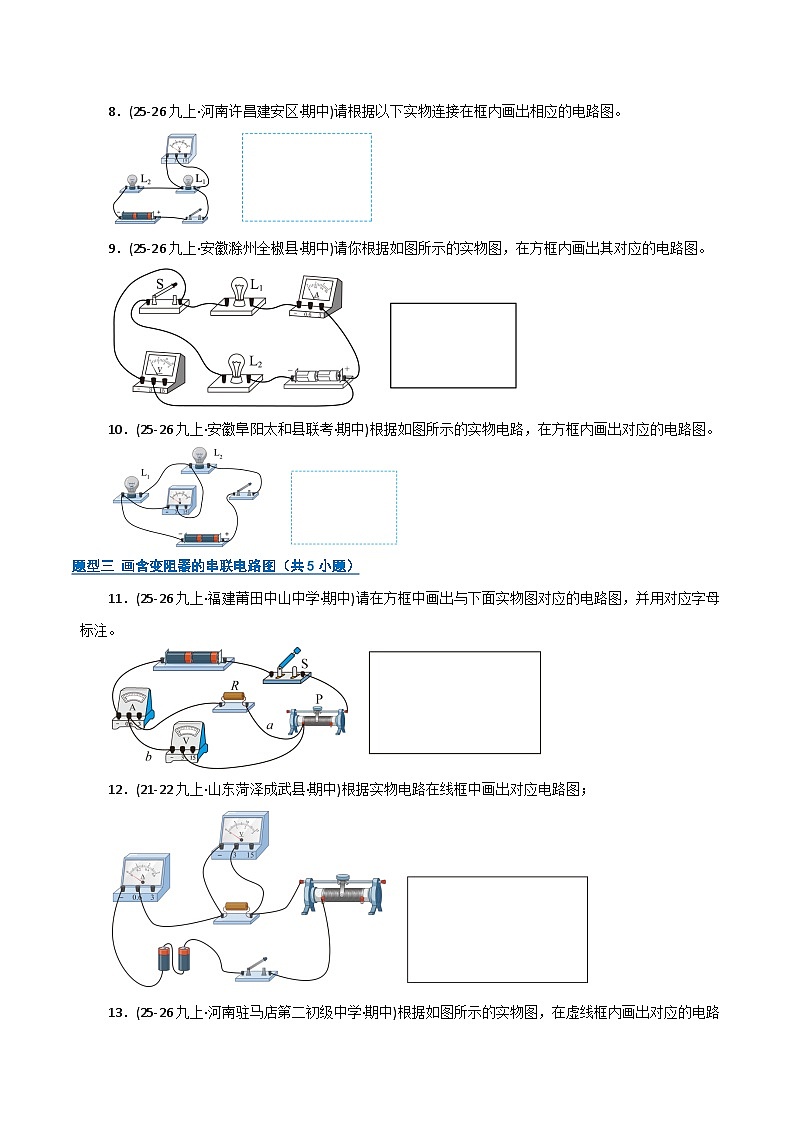

8．(25-26九上·河南许昌建安区·期中)请根据以下实物连接在框内画出相应的电路图。
9．(25-26九上·安徽滁州全椒县·期中)请你根据如图所示的实物图，在方框内画出其对应的电路图。
10．(25-26九上·安徽阜阳太和县联考·期中)根据如图所示的实物电路，在方框内画出对应的电路图。
题型三 画含变阻器的串联电路图（共5小题）
11．(25-26九上·福建莆田中山中学·期中)请在方框中画出与下面实物图对应的电路图，并用对应字母标注。
12．(21-22九上·山东菏泽成武县·期中)根据实物电路在线框中画出对应电路图；
13．(25-26九上·河南驻马店第二初级中学·期中)根据如图所示的实物图，在虚线框内画出对应的电路图
14．(25-26九上·山东泰安宁阳县第三中学（五四制）·月考)请根据如图所示实物图作出对应的电路图。
15．(25-26九上·广东深圳红岭教育集团·期中)请根据如图甲所示的实物图，在图乙所示的虚线框内画出对应的电路图。
题型四 画一个开关的并联电路图（共5小题）
16．(25-26九上·北京中国人民大学附属中学·月考)根据图所示的实物电路图，在右侧的虚线框内画出与它对应的电路图。
17．(25-26九上·新疆生产建设兵团第七师·期中)请在图乙的虚线框内画出实物图甲的电路图。
18．(25-26九上·福建福州福清·期中)如图，根据实物图在方框内画出对应的电路图。
19．(25-26九上·福建福州第十八中学·期中)请根据图1所示实物图在图2虚线框中画出相应的电路图。
20．(25-26九上·河南郑州部分学校·期中)根据实物图，在虚线框内画出电路图。

题型五 画两个开关的并联电路图（共5小题）
21．(25-26九上·新疆伊犁哈萨克·期中)根据如图的实物连线图，画出对应的电路图
22．(25-26九上·辽宁鞍山千山区·)在虚线框内画出与实物图一致的电路图。
23．(25-26九上·河南南阳·期中)根据如图所示的实物图在虚线框内画出对应的电路图。
24．(25-26九上·福建泉州安溪县·期中)在下图中，根据实物连接图，在虚线框内画出对应的电路图。
25．(23-24九上·陕西西安阎良区·期末)如图所示，请根据实物连接图，在虚线框内画出对应的电路图。
题型六 连不含电表的并联实物图（共5小题）
26．(25-26九上·山东德州天衢新区·期中)根据如图甲所示的电路图，连接图乙所示实物电路。
27．(25-26九上·北京大兴区第七中学·月考)按照图中的电路图，将实物图连接起来，连线不能交叉。
28．(25-26九上·甘肃兰州第十六中学·期中)如图所示，请根据左侧的电路图连接右侧的实物图。
29．(25-26九上·黑龙江哈尔滨呼兰区第八中学校·月考)小聪利用一种单刀双掷开关设计了一个红绿交通信号灯模拟电路。请根据电路图连接实物（图中电源是左侧负极，右侧正极）。
30．(25-26九上·湖南株洲醴陵·)根据电路图连接实物图。
题型七 连不含电表的串联实物图（共5小题）
31．(25-26九上·河南许昌·月考)根据电路图，请用笔画线代替导线将实物图连接完整。
32．（25-26九年级上·全国·课后作业）如图甲所示为小明学习完串联电路后设计的电路图，请根据图甲所示电路图，用笔画线代替导线将图乙所示实物图连接完整。
33．(25-26九上·广东惠州南山学校·月考)请按照图乙所示的电路图把图甲中的元件连接起来。
34．(25-26九上·黑龙江哈尔滨萧红中学校·月考)请用笔画线代替导线，按如图所示的电路图，连接实物元件。
35．(25-26九上·河南平顶山联考·月考)请根据如图甲所示的电路图连接实物图乙。
题型八 连含电表的并联实物图（共5小题）
36．(25-26九上·甘肃天水逸夫实验中学·)按图中的电路图连接实物电路。
37．(24-25九上·甘肃兰州第三十五中学·期中)根据电路图连接实物图（L1电流约为0.2A，L2电流约为0.3A）。
38．（25-26九年级上·全国·单元测试）根据电路图连接实物图。（电流表接大量程）
39．(25-26九上·湖北襄阳南漳县实验中学·月考)根据左图电路图，将电路元件连成实物电路（干路电流约1.2A）。
40．(24-25九上·安徽六安裕安区六安第九中学·期中)根据左边的电路图连接右边的实物电路图。（L1电流约0.4A，L2电流约0.5A）
题型九 连含电表的串联实物图（共5小题）
41．(24-25九上·河北保定竞秀区·期中)根据图所示的电路图，用笔划线代替导线，将实物图连接起来。要求滑片P向左滑动时灯泡变亮（小灯泡正常工作时的电流大约为0.3A）。
42．(24-25九上·四川资阳雁江区马鞍学校·期中)如图所示（R阻值在5Ω左右）电路图，以笔画代替导线，完成电路的连接，要求滑片向右移，电流表示数变小。
43．(24-25九上·河南开封第十四中学·期中)按照图甲所示的电路图，将图乙中各个元件连接起来（电流表选0~0.6A量程）.
44．(22-23九上·四川内江第一中学·期中)请根据图所示的电路图，用笔画线表示导线将题图中各个元件连接起来。
45．(23-24九上·广东阳江阳春·期末)请根据图甲所示的电路图，用笔画线代替导线，将图乙中的实物电路连接完整。（电路中电流最大不超过0.6A，导线不允许交叉）
题型十 填电路图（共5小题）
46．(24-25九上·河南许昌·期末)现有一个电压表和一个电流表。如图所示，为了使电路是通路，请在图中分别填上正确的电压表和电流表符号。
47．(23-24九上·陕西咸阳秦都区·期末)在如图所示电路的里填上适当的电表符号。要求：闭合开关，各电路元件均能正常工作。
48．(22-23九上·江苏南通·期末)图中的O里填上适当的电表符号，当开关闭合时电路能正常工作。
49．(22-23九上·广东揭阳榕城区·期末)请在如图所示电路中的“〇”内填上电流表或电压表的符号，使两灯都能发光。
50．(24-25九上·福建厦门·期末)如图所示，请在电路中的“○”内填入电流表或电压表的符号完成电路。要求闭合开关S后两灯泡都能发光。
题型十一 补不含变阻器的实物图（共5小题）
51．(25-26九上·福建泉州晋江磁灶片区·期中)根据如图的电路图，用笔画线代替导线将实物图连接完整。
52．(25-26九上·辽宁沈阳实验学校·月考)根据电路图连接实物图
53．(25-26九上·河南信阳息县·月考)按照给出的电路图，将实物电路连接完整。
54．(24-25九上·广东深圳桃源居中澳实验学校·月考)如图，根据电路图甲完成对应的实物图乙的连接（导线不得交叉）。
55．(25-26九上·辽宁阜新实验中学·)请按照图中的电路图，在实物图中将缺少的导线补全，要求连线不能交叉；
题型十二 补含变阻器的实物图（共5小题）
56．(25-26九上·贵州铜仁大联考·月考)请根据如图所示的电路图用笔画线代替导线将相应的实物电路连接完整。（导线不能交叉）
57．(25-26九上·河南平顶山宝丰县·月考)如图为一位同学设计的一款可调光的台灯。它利用电位器进行调光，A、B、C是电位器的接线柱。当滑片向A端旋转时，灯泡变亮，请按要求将图连接完整。
58．(25-26九上·河南郑州枫杨外国语、金水外国语、朗悦慧等5校联考·期中)如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。要求两灯泡并联；电流表测灯L1的电流（电流小于0.6A）；闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
59．(25-26九上·四川达州渠县四川渠县中学·期中)请用笔画线代替导线，将实物电路连接完整。（要求：电阻R与滑动变阻器串联，电压表测量电阻R两端电压，且滑片向右移动时，电路中电流变大）
60．(25-26九上·上海闵行区·期中)如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。按要求连接实物图。
题型十三 改电路图（共5小题）
61．(25-26九上·河南开封第二十七中学·月考)在“伏安法测电阻”的实验中，小亮连接了如图所示电路，正准备实验时，同组的小明检查发现电路连接有误。请你在接错的那根导线上打“×”，并画出正确连线。
62．(23-24九下·广东深圳·开学考)在“测量定值电阻阻值”的实验中，下面的实物连接图出现了两处错误，请在错误的连线处打“×”，并以笔代线，将正确的连线画出来（连线不得交叉）。
63．(23-24九下·广东惠州南湖一中·开学考)图是伏安法测小灯泡电阻时连接的实物电路，电路中有一根导线连接错误，请在错误的导线上打“×”，并在图中改正。（导线不得交叉）
64．(23-24九上·黑龙江哈尔滨南岗区ff联盟·期中)在利用伏安测量R的电阻连接电路时，有一根导线连接错误，请在错误的导线上打“×”
65．(2023·陕西省商洛市·三模)用如图所示的电路测量小灯泡的电阻，其中有一条连线错误，在错误的连线上画“×”并用笔画线代替导线画出正确的连线。

题型十四 设计电路图（共5小题）
66．(25-26九上·山西大同灵丘县部分学校·月考)我国新能源汽车智能化水平位居世界前列。某款新能源汽车，驾驶员既可以通过传统的机械按键（开关S1）控制车窗的升降，也可以通过语音（开关S2）控制车窗的升降。若车窗升降装置用“—Ⓜ—”表示，请你在框中画出合理的电路图。
67．(24-25九上·山东青岛黄岛区等3地·期末)科技的发展让智能家居进入了人们的生活。小明家新安装了一个智能锁，有两种开锁方式，即“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁。
给你一个电动机M、三个开关S1、S2和S3、一个电池组和若干导线。其中S1表示人脸识别，S2表示密码，S3表示钥匙。匹配成功后对应开关自动闭合，电动机才能工作开锁。请模拟设计出智能锁的电路图。
68．(24-25九上·安徽淮南潘集区联考·月考)现有电灯L1、L2开关S1、S2及电源和导线，请按下列要求画出电路图。
要求：①只要S1断开，即使S2闭合，灯L2也不亮，②当S1闭合S2断开，灯L1亮，灯L2还不亮，
③当S1、S2同时闭合，灯L1、L2都亮。
69．(25-26九上·山西吕梁交城县·月考)我国的无人机技术现已处于国际领先水平。物理兴趣小组的同学们把无人机内部电路简化为由开关S1、S2控制的简单电路，当闭合开关S1时指示灯亮起，再闭合开关S2时电动机启动，无人机起飞；只闭合开关S2时，无人机不工作。请在方框内画出无人机的简易电路图。
