专题强化08：家庭电路作图试卷（原卷+解析）-2024-2025学年九年级全册物理《考点•题型 •技巧》精讲与精练专题系列（人教版）

这是一份专题强化08：家庭电路作图试卷（原卷+解析）-2024-2025学年九年级全册物理《考点•题型 •技巧》精讲与精练专题系列（人教版），文件包含专题强化08家庭电路作图原卷版docx、专题强化08家庭电路作图解析版docx等2份试卷配套教学资源，其中试卷共28页， 欢迎下载使用。

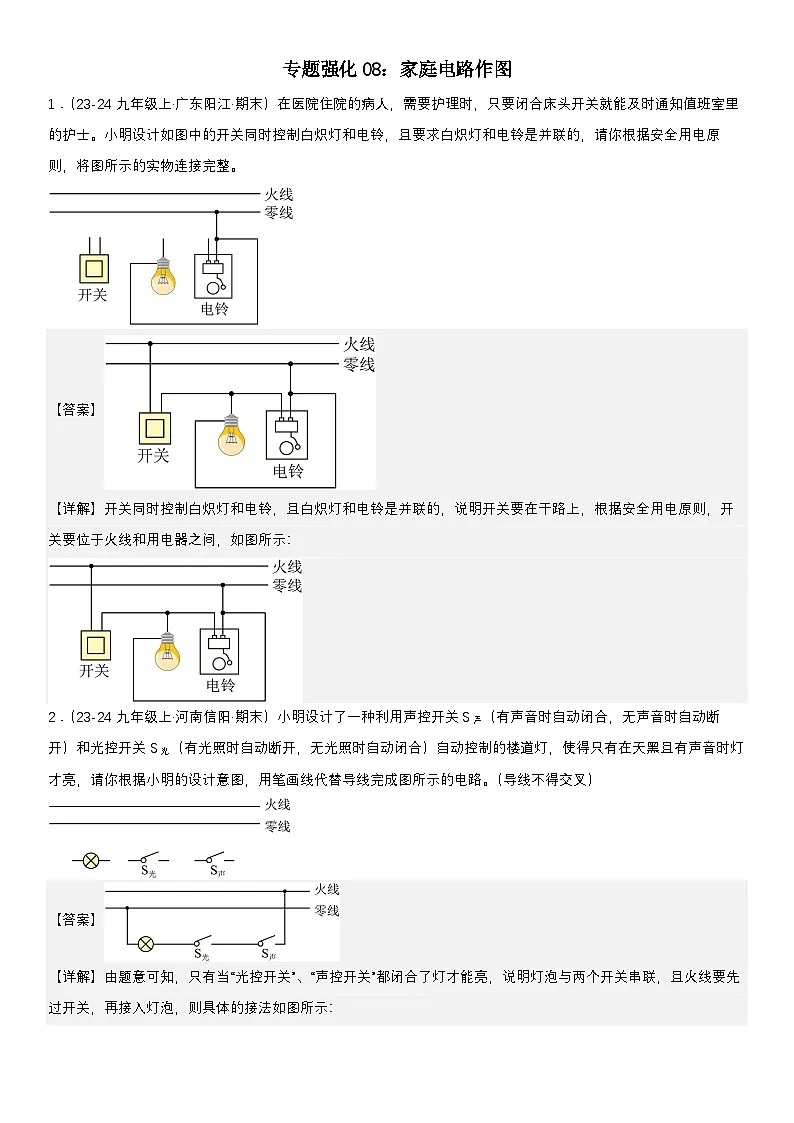

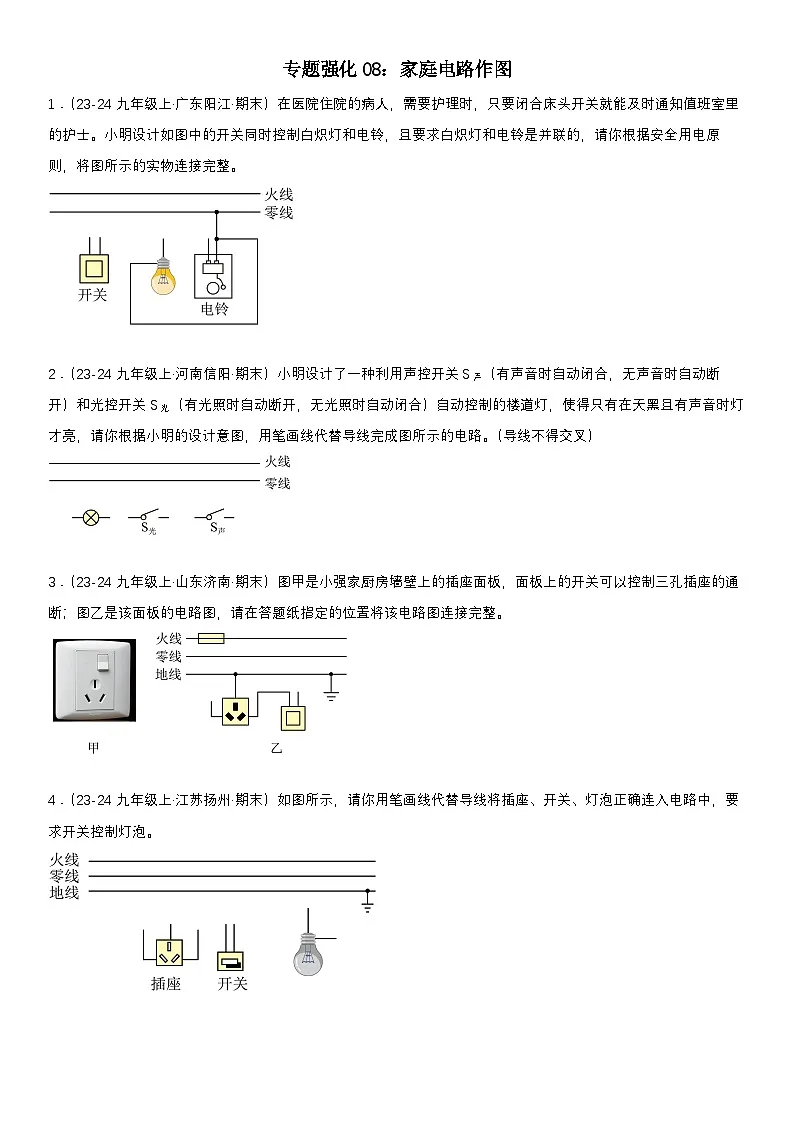

2．（23-24九年级上·河南信阳·期末）小明设计了一种利用声控开关S声（有声音时自动闭合，无声音时自动断开）和光控开关S光（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，请你根据小明的设计意图，用笔画线代替导线完成图所示的电路。（导线不得交叉）

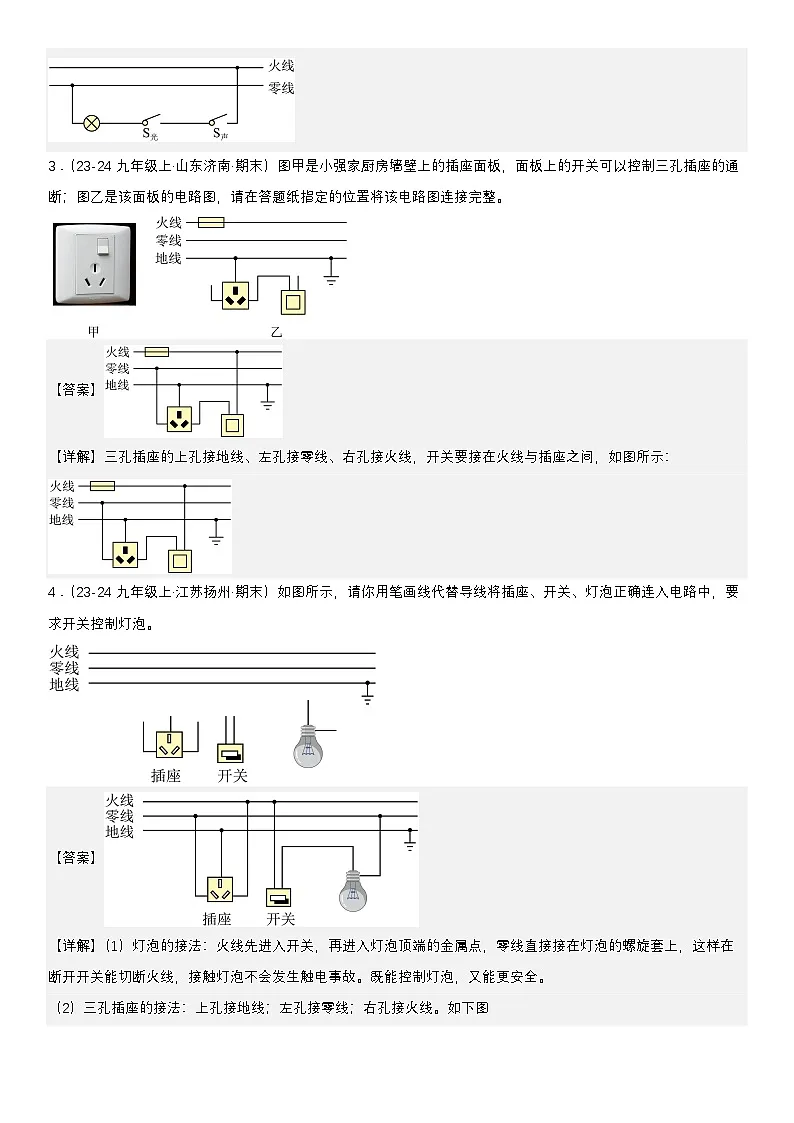

3．（23-24九年级上·山东济南·期末）图甲是小强家厨房墙壁上的插座面板，面板上的开关可以控制三孔插座的通断；图乙是该面板的电路图，请在答题纸指定的位置将该电路图连接完整。
4．（23-24九年级上·江苏扬州·期末）如图所示，请你用笔画线代替导线将插座、开关、灯泡正确连入电路中，要求开关控制灯泡。

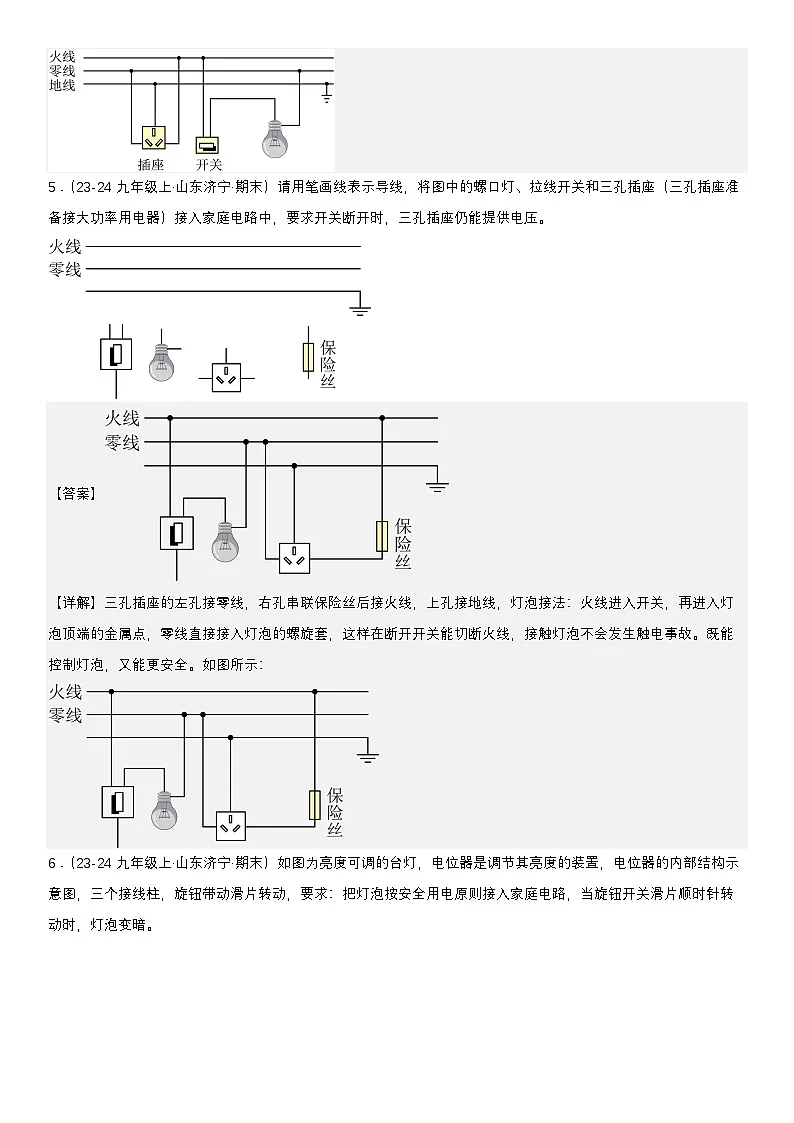

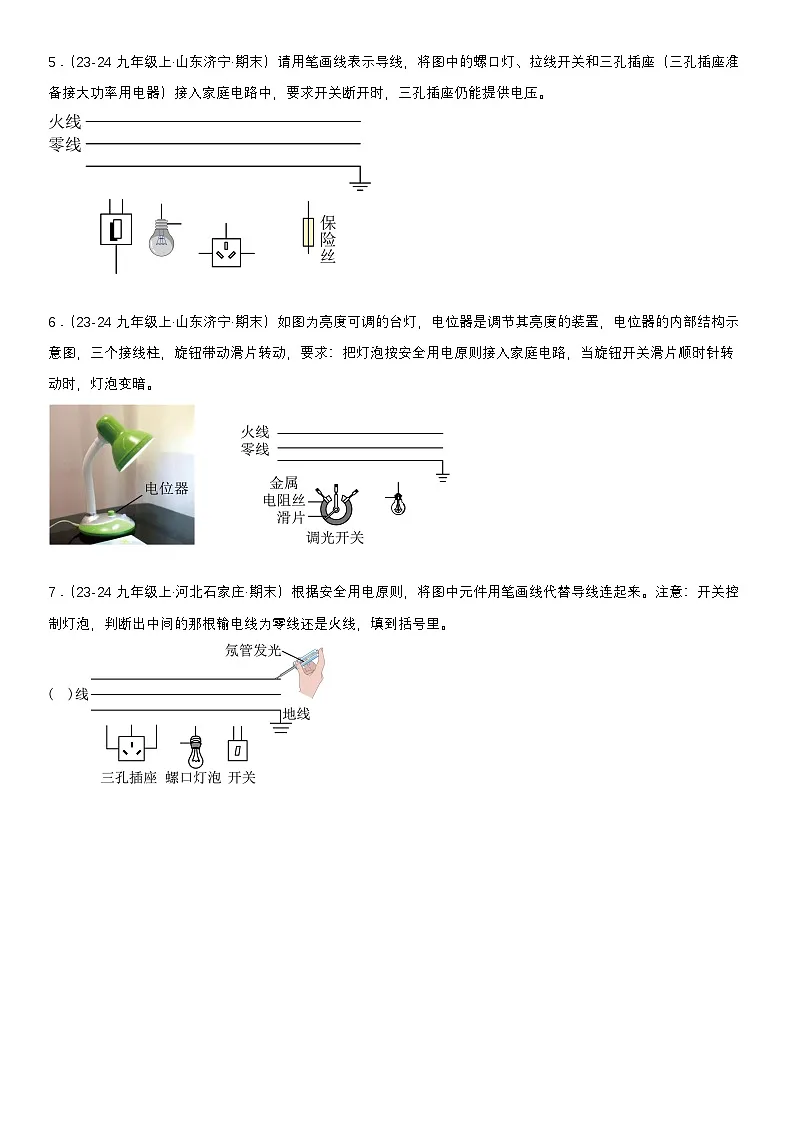

5．（23-24九年级上·山东济宁·期末）请用笔画线表示导线，将图中的螺口灯、拉线开关和三孔插座（三孔插座准备接大功率用电器）接入家庭电路中，要求开关断开时，三孔插座仍能提供电压。
6．（23-24九年级上·山东济宁·期末）如图为亮度可调的台灯，电位器是调节其亮度的装置，电位器的内部结构示意图，三个接线柱，旋钮带动滑片转动，要求：把灯泡按安全用电原则接入家庭电路，当旋钮开关滑片顺时针转动时，灯泡变暗。

7．（23-24九年级上·河北石家庄·期末）根据安全用电原则，将图中元件用笔画线代替导线连起来。注意：开关控制灯泡，判断出中间的那根输电线为零线还是火线，填到括号里。

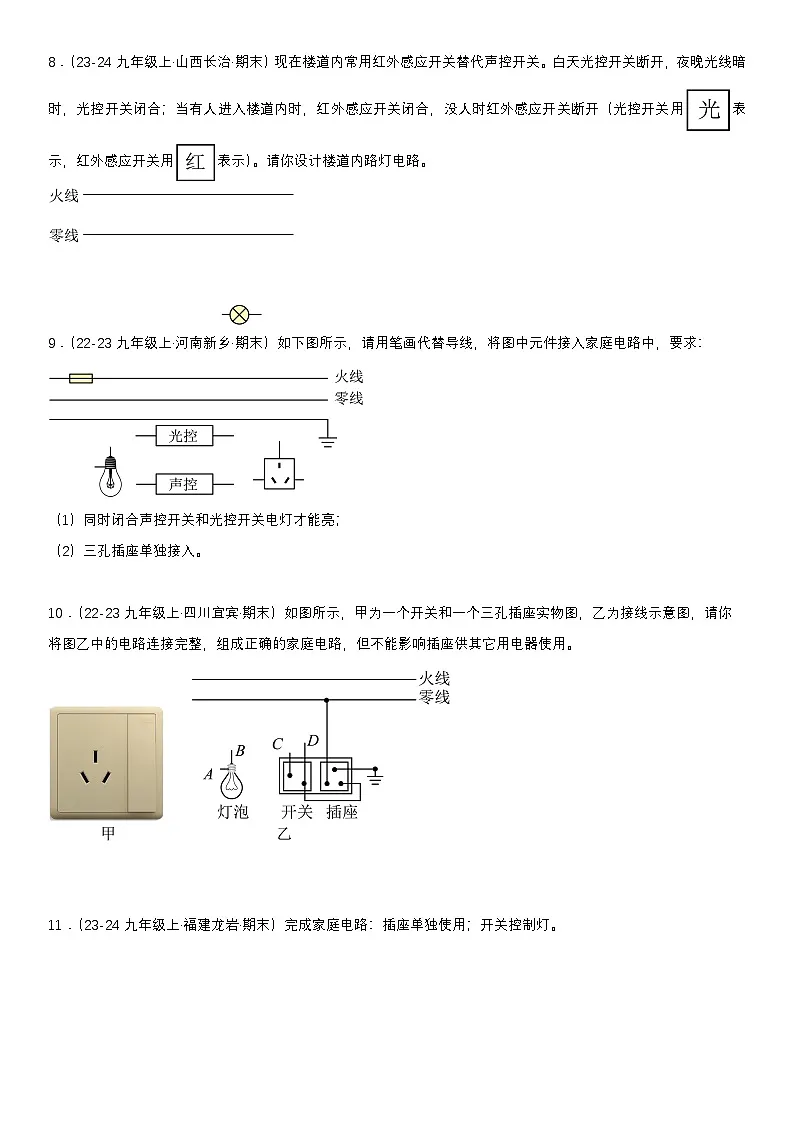

8．（23-24九年级上·山西长治·期末）现在楼道内常用红外感应开关替代声控开关。白天光控开关断开，夜晚光线暗时，光控开关闭合；当有人进入楼道内时，红外感应开关闭合，没人时红外感应开关断开（光控开关用表示，红外感应开关用表示）。请你设计楼道内路灯电路。
9．（22-23九年级上·河南新乡·期末）如下图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：

（1）同时闭合声控开关和光控开关电灯才能亮；
（2）三孔插座单独接入。
10．（22-23九年级上·四川宜宾·期末）如图所示，甲为一个开关和一个三孔插座实物图，乙为接线示意图，请你将图乙中的电路连接完整，组成正确的家庭电路，但不能影响插座供其它用电器使用。
11．（23-24九年级上·福建龙岩·期末）完成家庭电路：插座单独使用；开关控制灯。
12．（23-24九年级上·广东珠海·期末）如图所示为带USB接口的插座，请把图中元件接入电路，要求开关断开时，插座和USB接口均不能使用；开关闭合时，插座和USB接口可以独立工作。
13．（23-24九年级上·湖南娄底·期末）如图所示，甲为我们平常所见的带开关的“三孔插座”（即一个开关和一个三孔插座连在一起）实物图，乙为背面接线示意图，“A”、“B”是从开关接线柱接出的两根导线，如果是你家正好需要安装这样的一个开关，根据安全用电原则，请在图乙中将电路图连接完整，使开关控制电灯，又不影响插座为其它电器供电。
14．（23-24九年级上·河南郑州·期末）如图甲为带开关的五孔插座，开关能同时控制两个插座，请将图乙中带开关的五孔插座正确连入家庭电路。
15．（23-24九年级上·河南·期末）如图所示，请将带有保险丝的三孔插座、被开关控制的电灯接入电路中。（要求开关只控制电灯）
16．（23-24九年级上·山东青岛·期末）如图，小明要将拉线开关、2个“220V，40W”的白炽灯泡和三孔插座正确地连入家庭电路中，要求：拉线开关只控制灯泡，电路连接要符合安全用电原则，先确定中间的那根输电线为零线还是火线，填到括号里，再按要求将图中元件用笔画线代替导线连起来。
17．（23-24九年级上·山西晋中·期末）学校楼道里的声光控开关给晚上带来了光明，请设计一个只有在夜间有声音才会亮灯的自动控制电路。
18．（23-24九年级上·安徽阜阳·期末）小明观察家中的电冰箱工作情况。当他打开或关闭冰箱门时，冰箱内的灯会亮或熄灭，但不会影响压缩机的工作，请你根据描述和生活经验，完成图中的电路连接。
19．（23-24九年级上·湖南衡阳·期末）如图，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路。
20．（23-24九年级上·河南周口·期末）如图，小明家要安装一盏“220V，40W”的电灯，要求：开关S控制灯泡，电路连接要符合安全用电原则，按要求将图中元件用笔画线代替导线连起来。
21．（23-24九年级上·山西忻州·期末）学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜生命”。如图所示，在遵守安全用电原则的前提下，请你用笔画线代替导线，将插座、灯泡、控制灯泡的开关接入家庭电路中。
22．（23-24九年级上·河南信阳·期末）“国庆节”假期小红去旅游，晚上观察到宾馆床头柜上有台灯、电视的控制开关（如图甲），小真绘制了图乙的控制电路图，其中S1为旋钮开关，单独控制台灯的通断和亮度，S2为单独控制电视插座的开关。请将图乙按要求连接完整。
23．（23-24九年级上·陕西西安·期末）如图所示为电热水壶的内部简化电路，请根据安全用电的原则，把电热水壶的3条接线连接到插头上。
24．（2024·广东深圳·模拟预测）如图是利用光控开关和声控开关自动控制楼道灯的电路，只有在光线很暗且有声音时，灯泡才亮。请在如图中把模拟器材接要求正确的连接到照明电路中。
25．（23-24九年级上·江西抚州·期末）请按照安全用电原则将如图连接完整。
26．（2024·湖北省直辖县级单位·一模）如图所示是生活中一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。
27．（23-24九年级下·广东中山·期中）如图所示，完成家庭电路接线，要求开关控制两盏220V的灯都正常发光，三孔插座不受开关控制。
28．（23-24九年级上·四川广安·期末）如图所示是厨房里用开关控制的三孔插座，请用笔画线代替导线将其接入家庭电路中。
29．（2024·广东清远·模拟预测）在符合安全用电原则的前提下，请将带有保险丝的三孔插座和带有开关的电灯分别接入电路中。
30．（23-24九年级上·广东河源·期末）如图，请将图中各元件正确接入家庭电路中，其中开关只控制电灯，电路连接要符合安全用电原则。
