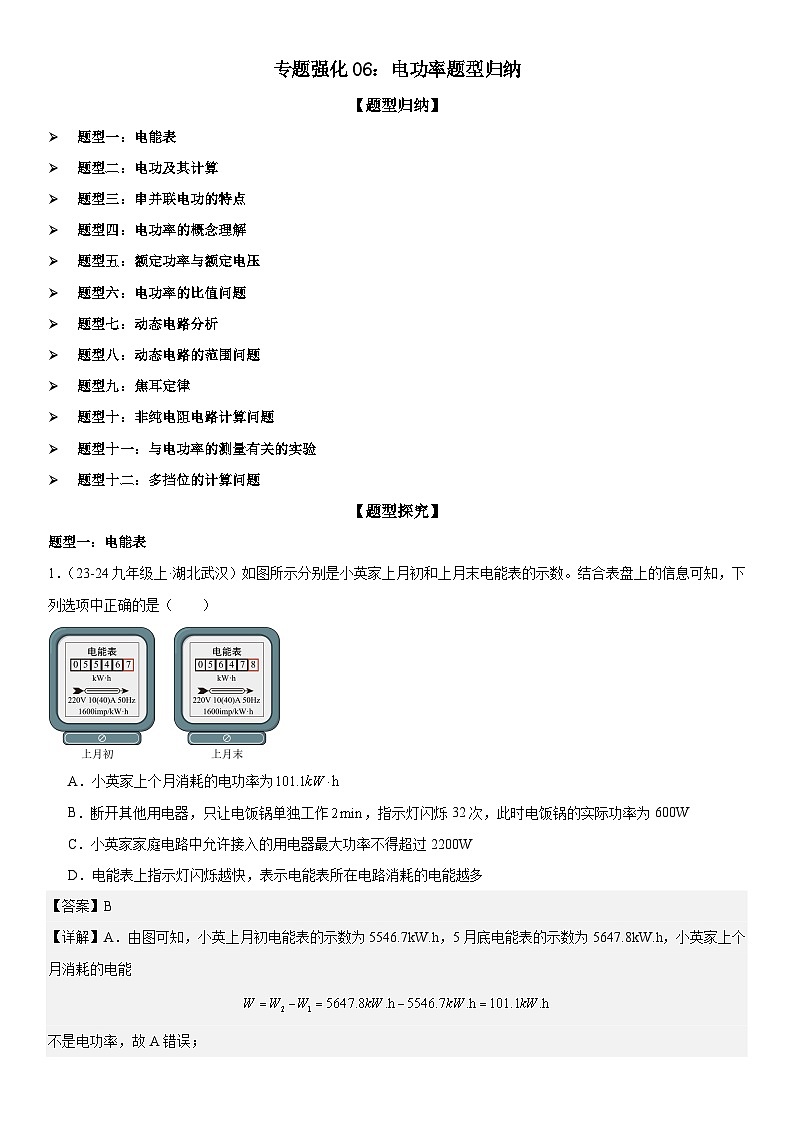

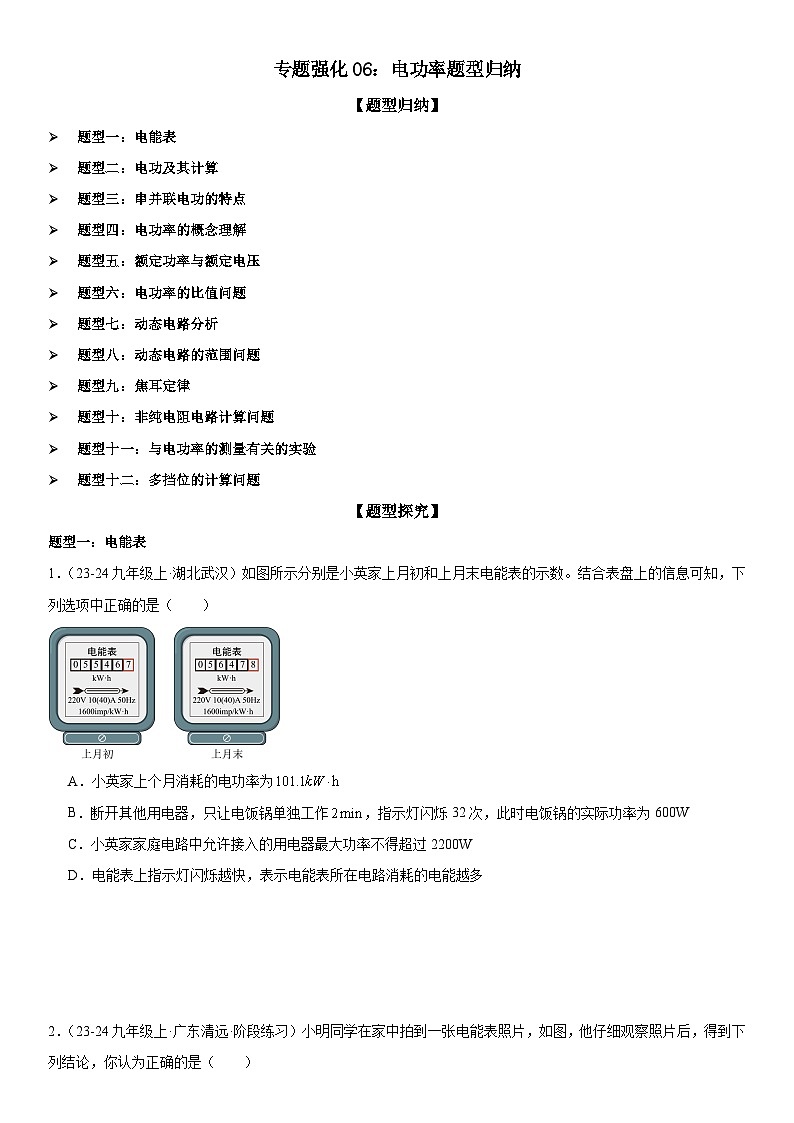

专题强化06：电功率题型归纳试卷（原卷+解析）-2024-2025学年九年级全一册物理《考点•题型 •技巧》精讲与精练高分突破专题系列（人教版）

这是一份专题强化06：电功率题型归纳试卷（原卷+解析）-2024-2025学年九年级全一册物理《考点•题型 •技巧》精讲与精练高分突破专题系列（人教版），文件包含专题强化06电功率题型归纳原卷版docx、专题强化06电功率题型归纳解析版docx等2份试卷配套教学资源，其中试卷共73页， 欢迎下载使用。
题型一：电能表
题型二：电功及其计算
题型三：串并联电功的特点
题型四：电功率的概念理解
题型五：额定功率与额定电压
题型六：电功率的比值问题
题型七：动态电路分析
题型八：动态电路的范围问题
题型九：焦耳定律
题型十：非纯电阻电路计算问题
题型十一：与电功率的测量有关的实验
题型十二：多挡位的计算问题
【题型探究】
题型一：电能表
1．（23-24九年级上·湖北武汉）如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（ ）
A．小英家上个月消耗的电功率为
B．断开其他用电器，只让电饭锅单独工作，指示灯闪烁32次，此时电饭锅的实际功率为600W
C．小英家家庭电路中允许接入的用电器最大功率不得超过2200W
D．电能表上指示灯闪烁越快，表示电能表所在电路消耗的电能越多
【答案】B
【详解】A．由图可知，小英上月初电能表的示数为5546.7kW.h，5月底电能表的示数为5647.8kW.h，小英家上个月消耗的电能
不是电功率，故A错误；

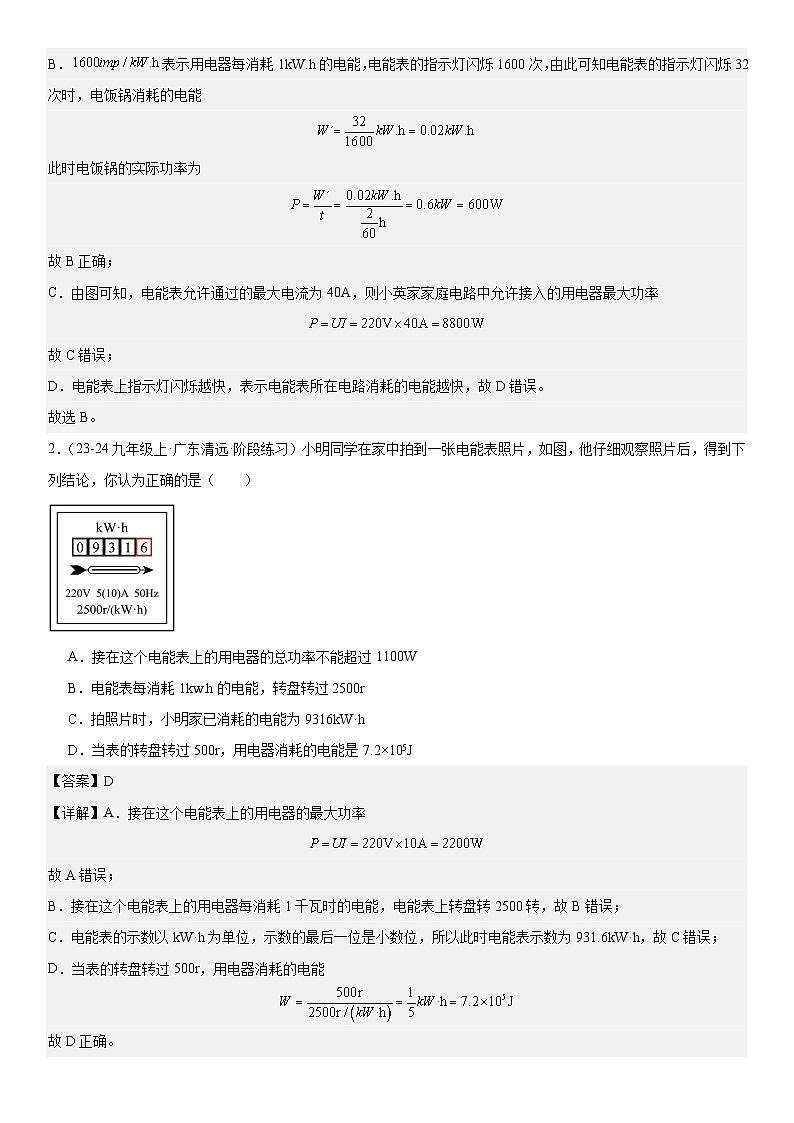

B．表示用电器每消耗1kW.h的电能，电能表的指示灯闪烁1600次，由此可知电能表的指示灯闪烁32次时，电饭锅消耗的电能
此时电饭锅的实际功率为
故B正确；
C．由图可知，电能表允许通过的最大电流为40A，则小英家家庭电路中允许接入的用电器最大功率
故C错误；
D．电能表上指示灯闪烁越快，表示电能表所在电路消耗的电能越快，故D错误。
故选B。

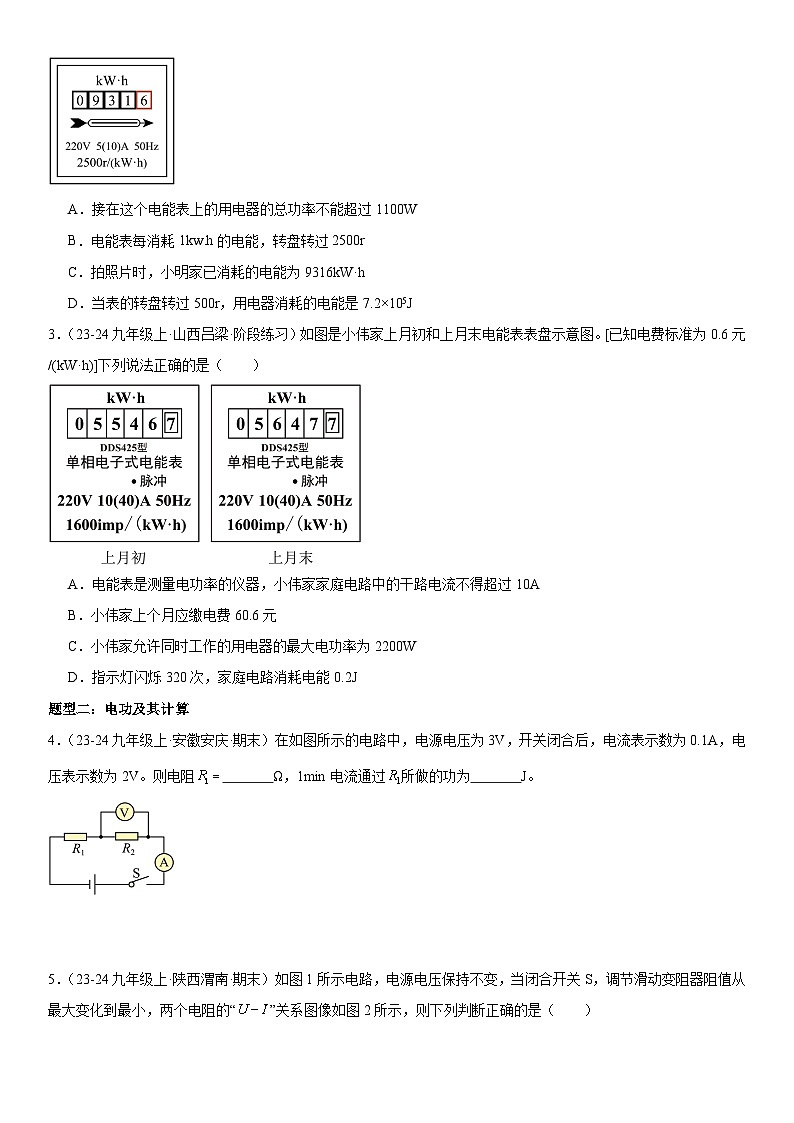

2．（23-24九年级上·广东清远·阶段练习）小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是（ ）

A．接在这个电能表上的用电器的总功率不能超过1100W
B．电能表每消耗1kw.h的电能，转盘转过2500r
C．拍照片时，小明家已消耗的电能为9316kW·h
D．当表的转盘转过500r，用电器消耗的电能是7.2×105J
【答案】D
【详解】A．接在这个电能表上的用电器的最大功率
故A错误；
B．接在这个电能表上的用电器每消耗1千瓦时的电能，电能表上转盘转2500转，故B错误；
C．电能表的示数以kW·h为单位，示数的最后一位是小数位，所以此时电能表示数为931.6kW·h，故C错误；
D．当表的转盘转过500r，用电器消耗的电能
故D正确。
故选D 。

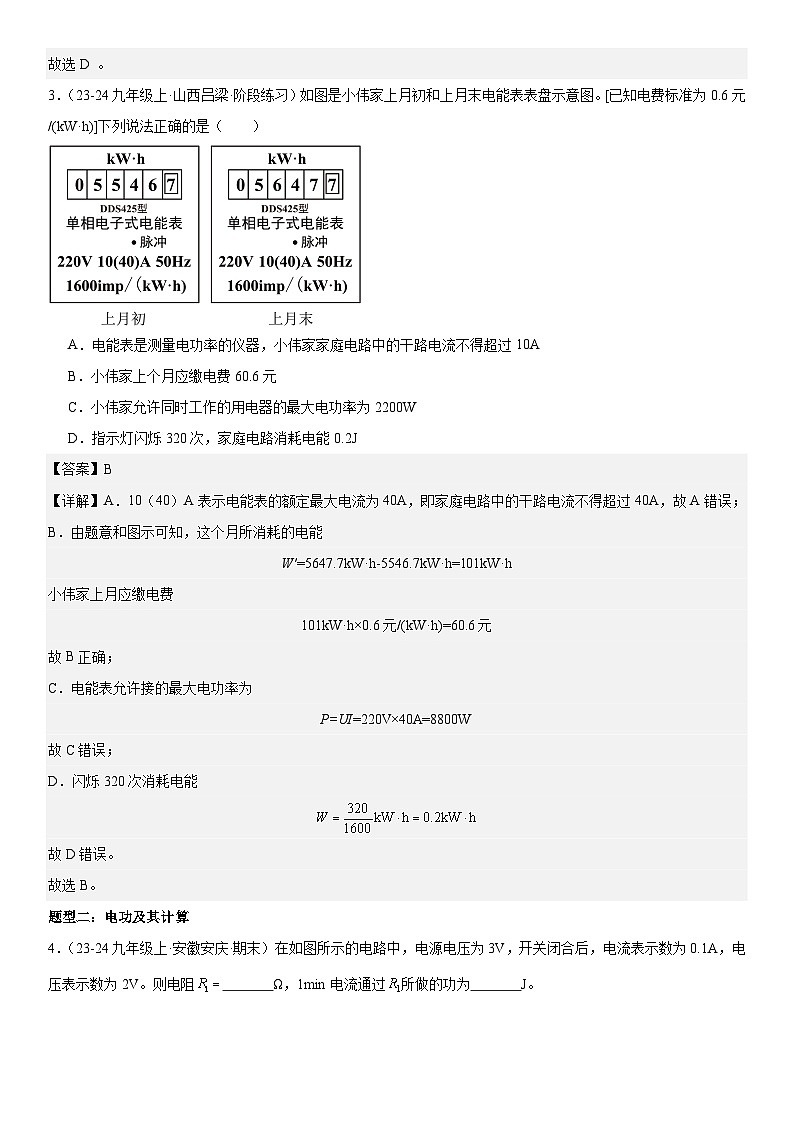

3．（23-24九年级上·山西吕梁·阶段练习）如图是小伟家上月初和上月末电能表表盘示意图。[已知电费标准为0.6元/(kW·h)]下列说法正确的是（ ）
A．电能表是测量电功率的仪器，小伟家家庭电路中的干路电流不得超过10A
B．小伟家上个月应缴电费60.6元
C．小伟家允许同时工作的用电器的最大电功率为2200W
D．指示灯闪烁320次，家庭电路消耗电能0.2J
【答案】B
【详解】A．10（40）A表示电能表的额定最大电流为40A，即家庭电路中的干路电流不得超过40A，故A错误；
B．由题意和图示可知，这个月所消耗的电能
W′=5647.7kW·h-5546.7kW·h=101kW·h
小伟家上月应缴电费
101kW·h×0.6元/(kW·h)=60.6元
故B正确；
C．电能表允许接的最大电功率为
P=UI=220V×40A=8800W
故C错误；
D．闪烁320次消耗电能
故D错误。
故选B。
题型二：电功及其计算
4．（23-24九年级上·安徽安庆·期末）在如图所示的电路中，电源电压为3V，开关闭合后，电流表示数为0.1A，电压表示数为2V。则电阻 Ω，1min电流通过所做的功为 J。
【答案】 10 6
【详解】[1]由电路图可知，R1、R2串联接入电路中，电压表测R2两端电压，电流表测电路中电流，由题意可知，R1两端的电压为
R1的阻值为
[2]1min电流通过R1所做的功为
5．（23-24九年级上·陕西渭南·期末）如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“”关系图像如图2所示，则下列判断正确的是（ ）
A．电源电压为9V
B．定值电阻的阻值为20Ω
C．滑动变阻器的阻值变化范围为0~10Ω
D．变阻器滑片在中点时，5min内电路消耗的电能为540J
【答案】D
【详解】定值电阻两端的电流与电压成正比，所以图2中乙曲线代表的是定值电阻的“”关系图像，则甲曲线代表滑动变阻器的“”关系图像。
A．电路为串联电路，由图2可知，当电路中电路为0.3A时，定值电阻两端的电压为3V，滑动变阻器两端的电压也为3V，则电源电压为6V，故A错误；
B．定值电阻的阻值
故B错误；
C．当滑动变阻器电阻最大时，电路中电流最小，则滑动变阻器连入电路的最大阻值为
滑动变阻器连入电路阻值最小时，电路中电流最大，由图可知，此时电压表示数为零，说明此时滑动变阻器连入电路的阻值为0，所以滑动变阻器连入电路的阻值为0~20Ω，故C错误；
D．变阻器滑片在中点时，连入电路的阻值为10Ω，5min内电路消耗的电能为
故D正确。
故选D。
6．（23-24九年级下·四川眉山·期中）如图甲所示电路，电源电压恒定不变，闭合开关，把滑动变阻器的滑片从a端移动到b端的过程中，两电表的示数变化如图乙所示，综合以上信息可知此电路电源的电压为 V；若该电路以最大电功率工作10s，将消耗电能 J。
【答案】 6 36
【详解】[1]由图甲可知，定值电阻R0和滑动变阻器串联，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压。当滑动变阻器的滑片在a端时，滑动变阻器接入电路中的阻值为0Ω，电路中的总电阻最小，根据欧姆定律可知电路中的电流最大，由图乙可知，此时电路中的电流I大=0.6A，由可知，电源电压
①
当滑动变阻器的滑片在b端时，滑动变阻器接入电路中的阻值最大，电路中的总电阻最大，根据欧姆定律可知电路中的电流最小，由图乙可知，此时电路中的电流I小=0.2A，滑动变阻器两端的电压UP=4V，根据串联电路的电压特点和欧姆定律可知，电源电压
②
联立①②两式解得：电源电压U=6V。
[2]电源电压不变，当电路中的电流最大时，电路中的总功率最大，该电路以最大电功率工作10s，将消耗的电能
题型三：串并联电功的特点
7．（19-20九年级上·辽宁抚顺）R1=5Ω、R2=10Ω，将R1、R2串联后接在3V的电源上，通电1min。通过R1的电流为I1，R1消耗的电能为W1；通过R2的电流为I2，R2消耗的电能为W2。则I1：I2和W1：W2，下列选项正确的是（ ）
A．1：2 1：2B．2：1 2：1
C．1：1 2：1D．1：1 1：2
【答案】D
【详解】将R1、R2串联后接在3V的电源上，串联电路中各处的电流相等，通过两个电阻的电流
I1:I2=1:1；
通电1min，两个电阻消耗电能之比
W1:W2= I12R1t: I22R2t= R1: R2=5Ω:10Ω=1:2，
故选D。
8．（19-20九年级上·吉林长春·期末）如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常发光，甲、乙两个电表的示数之比是2：3，则相同时间内两灯消耗的电能之比是
A．1：2B．2：1C．2：3D．3：2
【答案】A
【详解】由电路图可知，开关S闭合后，如果乙为电流表将会造成电源短路；如果甲为电流表将会造成L2短路，L2不能工作；因灯L1、L2都能正常发光，所以甲、乙都为电压表，此时灯L1、L2串联，电压表甲测量L2两端的电压，电压表乙测量电源电压；已知甲、乙两个电表的示数之比是2:3，灯L1、L2两端的电压之比为：，串联电路中各处的电流相等，所以通过两个灯泡的电流相等，相同时间内两灯消耗的电能之比．
故选A．
9．（21-22九年级上·北京昌平·期末）图所示的电路中，定值电阻阻值R1
