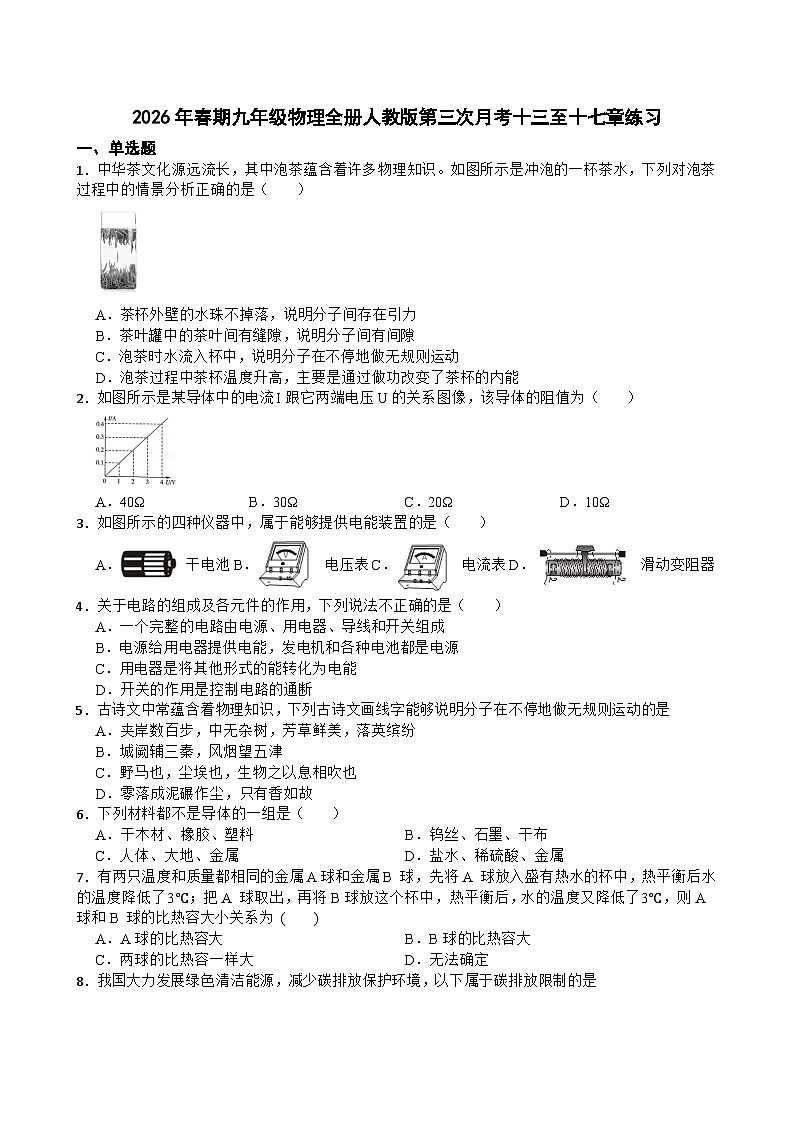

2026年春期九年级物理全册人教版第三次月考十三至十七章练习含答案

这是一份2026年春期九年级物理全册人教版第三次月考十三至十七章练习含答案，共13页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
一、单选题
1．中华茶文化源远流长，其中泡茶蕴含着许多物理知识。如图所示是冲泡的一杯茶水，下列对泡茶过程中的情景分析正确的是（ ）
A．茶杯外壁的水珠不掉落，说明分子间存在引力
B．茶叶罐中的茶叶间有缝隙，说明分子间有间隙
C．泡茶时水流入杯中，说明分子在不停地做无规则运动
D．泡茶过程中茶杯温度升高，主要是通过做功改变了茶杯的内能
2．如图所示是某导体中的电流I跟它两端电压U的关系图像，该导体的阻值为（ ）
A．40ΩB．30ΩC．20ΩD．10Ω
3．如图所示的四种仪器中，属于能够提供电能装置的是（ ）
A． 干电池B． 电压表C． 电流表D． 滑动变阻器
4．关于电路的组成及各元件的作用，下列说法不正确的是（ ）
A．一个完整的电路由电源、用电器、导线和开关组成
B．电源给用电器提供电能，发电机和各种电池都是电源
C．用电器是将其他形式的能转化为电能
D．开关的作用是控制电路的通断
5．古诗文中常蕴含着物理知识，下列古诗文画线字能够说明分子在不停地做无规则运动的是
A．夹岸数百步，中无杂树，芳草鲜美，落英缤纷
B．城阙辅三秦，风烟望五津
C．野马也，尘埃也，生物之以息相吹也
D．零落成泥碾作尘，只有香如故
6．下列材料都不是导体的一组是（ ）
A．干木材、橡胶、塑料B．钨丝、石墨、干布
C．人体、大地、金属D．盐水、稀硫酸、金属
7．有两只温度和质量都相同的金属A球和金属B 球，先将A 球放入盛有热水的杯中，热平衡后水的温度降低了3℃；把A 球取出，再将B球放这个杯中，热平衡后，水的温度又降低了3℃，则A 球和B 球的比热容大小关系为 ( )
A．A球的比热容大B．B球的比热容大
C．两球的比热容一样大D．无法确定

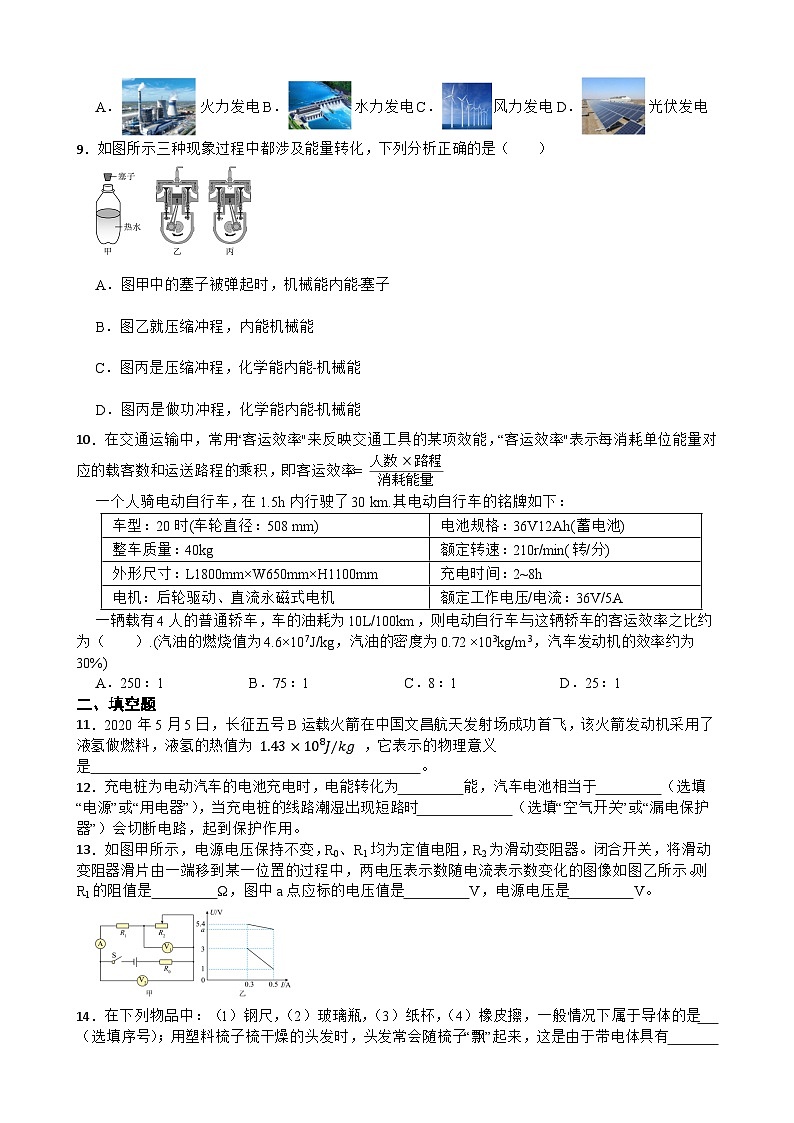

8．我国大力发展绿色清洁能源，减少碳排放保护环境，以下属于碳排放限制的是
A．火力发电B．水力发电C．风力发电D．光伏发电
9．如图所示三种现象过程中都涉及能量转化，下列分析正确的是（ ）
A．图甲中的塞子被弹起时，机械能﹣内能﹣塞子
B．图乙就压缩冲程，内能﹣机械能
C．图丙是压缩冲程，化学能﹣内能﹣机械能
D．图丙是做功冲程，化学能﹣内能﹣机械能
10．在交通运输中，常用“客运效率"来反映交通工具的某项效能，“客运效率"表示每消耗单位能量对应的载客数和运送路程的乘积，即客运效率= 人数×路程消耗能量
一个人骑电动自行车，在1.5h内行驶了30 km.其电动自行车的铭牌如下：
一辆载有4人的普通轿车，车的油耗为10L/100km，则电动自行车与这辆轿车的客运效率之比约为（ ）.(汽油的燃烧值为4.6×107J/kg，汽油的密度为0.72 ×103kg/m3，汽车发动机的效率约为30%)
A．250：1B．75：1C．8：1D．25：1
二、填空题
11．2020年5月5日，长征五号B运载火箭在中国文昌航天发射场成功首飞，该火箭发动机采用了液氢做燃料，液氢的热值为 1.43×108J/kg ，它表示的物理意义是 。
12．充电桩为电动汽车的电池充电时，电能转化为 能，汽车电池相当于 （选填“电源”或“用电器”），当充电桩的线路潮湿出现短路时 （选填“空气开关”或“漏电保护器”）会切断电路，起到保护作用。
13．如图甲所示，电源电压保持不变，R0、R1均为定值电阻，R2为滑动变阻器。闭合开关，将滑动变阻器滑片由一端移到某一位置的过程中，两电压表示数随电流表示数变化的图像如图乙所示。则R1的阻值是 Ω，图中a点应标的电压值是 V，电源电压是 V。
14．在下列物品中：（1）钢尺，（2）玻璃瓶，（3）纸杯，（4）橡皮擦，一般情况下属于导体的是 （选填序号）；用塑料梳子梳干燥的头发时，头发常会随梳子“飘”起来，这是由于带电体具有 性质。

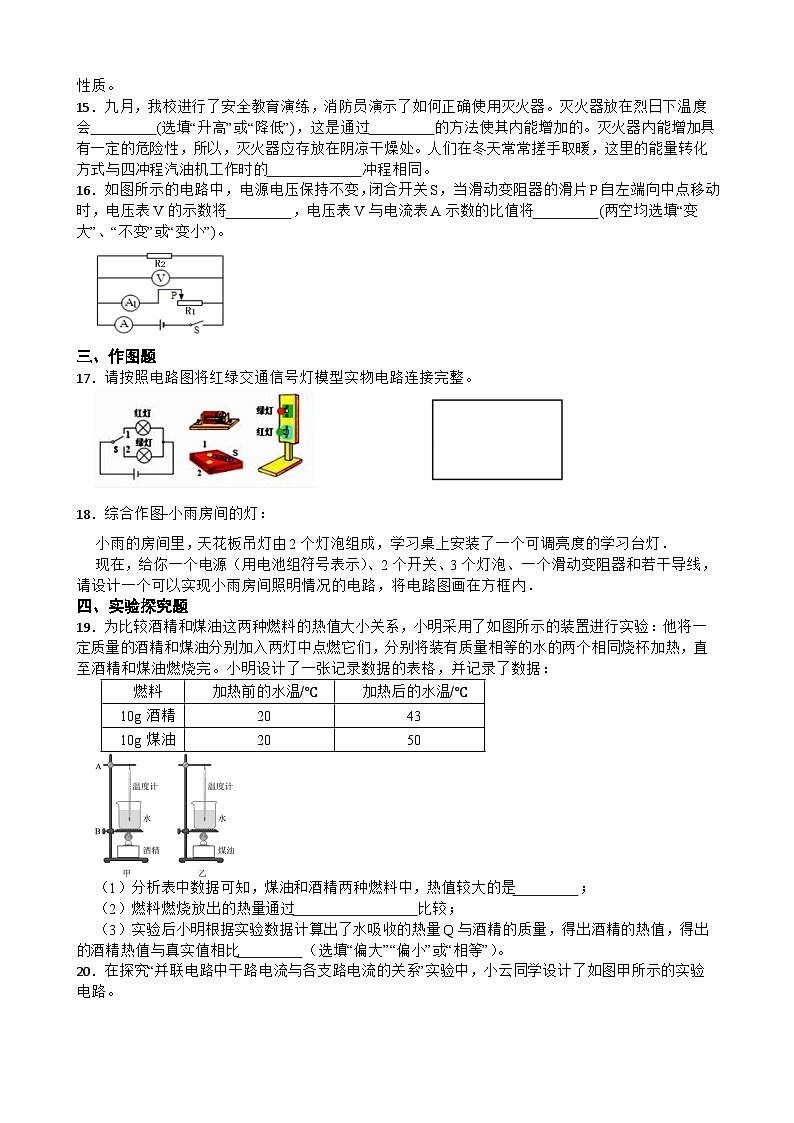

15．九月，我校进行了安全教育演练，消防员演示了如何正确使用灭火器。灭火器放在烈日下温度会 (选填“升高”或“降低”)，这是通过 的方法使其内能增加的。灭火器内能增加具有一定的危险性，所以，灭火器应存放在阴凉干燥处。人们在冬天常常搓手取暖，这里的能量转化方式与四冲程汽油机工作时的 冲程相同。
16．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P自左端向中点移动时，电压表V的示数将 ，电压表V与电流表A示数的比值将 (两空均选填“变大”、“不变”或“变小”)。
三、作图题
17．请按照电路图将红绿交通信号灯模型实物电路连接完整。

18．综合作图﹣﹣小雨房间的灯：
小雨的房间里，天花板吊灯由2个灯泡组成，学习桌上安装了一个可调亮度的学习台灯．
现在，给你一个电源（用电池组符号表示）、2个开关、3个灯泡、一个滑动变阻器和若干导线，请设计一个可以实现小雨房间照明情况的电路，将电路图画在方框内．
四、实验探究题
19．为比较酒精和煤油这两种燃料的热值大小关系，小明采用了如图所示的装置进行实验：他将一定质量的酒精和煤油分别加入两灯中点燃它们，分别将装有质量相等的水的两个相同烧杯加热，直至酒精和煤油燃烧完。小明设计了一张记录数据的表格，并记录了数据：
（1）分析表中数据可知，煤油和酒精两种燃料中，热值较大的是 ；
（2）燃料燃烧放出的热量通过 比较；
（3）实验后小明根据实验数据计算出了水吸收的热量Q与酒精的质量，得出酒精的热值，得出的酒精热值与真实值相比 （选填“偏大”“偏小”或“相等”）。
20．在探究“并联电路中干路电流与各支路电流的关系”实验中，小云同学设计了如图甲所示的实验电路。
（1）在测量B点电流时，小云连接了如图乙所示的电路图，闭合开关前，他检查发现，若闭合开关，两只小灯泡 （选填“发光”或“不发光”），他发现这是该电路中，一根导线连接错误造成的。请在这根导线上打“×”，然后画出正确的连接位置 ；
（2）在连接实物电路时，开关应该 （选填“断开”或“闭合”）；此时发现电流表的指针如图丙所示，产生这种现象的原因是： ；
（3）下表是小云同学在实验中换用两盏规格相同的小灯泡测得的实验数据。由实验数据小云同学得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小云的探究过程的两个不妥之处：① ；② 。
21．用电流表和电压表测电流和电压时，通常并不考虑仪表本身电阻对待测电路的影响，而将其视为“理想仪表”，即认为电流表的内电阻为零，电压表的内电阻为无限大.实际上，电流表和电压表都有一定的电阻值，因而我们可以把电流表看成一个能显示通过自身电流大小、其阻值很小的电阻；可以把电压表看成一个能显示自身两端电压大小、其阻值很大的电阻.所以，把电流表(或电压表)接入待测电路时，就相当于在待测电路中串联一个电阻(或并联一个电阻).这样，电流表两端就要有一定的电压，电压表中就要通过一定的电流，因此实际上很难同时精确地测出待测电阻两端的电压和通过待测电阻的电流.
（1）现有一个量程为0~0.6A、内电阻为0.13Ω的电流表，能否用它测量某电路两端的电压?若不能，请说明理由；若能，请说明用它能测量的最大电压值.
（2）现要精确测量一个阻值约为8Ω的电阻Rₓ，实验室提供下列器材.
电流表 A1：量程为0~100mA，内电阻： r1=4Ω;
电流表 A2：量程为0~500μA，内电阻 r2=750Ω;
电压表 V：量程为0~10V，内电阻 r3=10kΩ;
变阻器 R0：阻值约为10Ω；
定值电阻R1：阻值约为10kΩ；
电池E：两端电压约为1.5V，开关S，导线若干.
①选出你测量时所需的适当器材，并画出电路图.
②需要测量哪些物理量?根据所测物理量，写出被测电阻R2的表达式.
五、计算题
22．2017年6月10日，作为中国大陆核电的发源地一一秦山核电基地安全运行100堆年（一座核反应堆运行一年为一堆年）.从被誉为“国之光荣“”的秦山核电站站1991年12月15日投入运行开始，秦山核电基地一直保持安全稳定运行，目前每分钟的安全发电量相当于少消耗烟煤13.0t，减排二氧化碳约40.6t、二氧化硫约0.2t，氮氧化物约0.8t.秦山核电基地目前共有9台运行机组，年发电量约500亿千瓦时，是目前我国核电机组数量最多、堆型品种最丰富、装机容量最大的核电基地，［下列（1）（2）题答案用科学记数法表示］［第（3）题结果保留两位有效数字］
（1）13.0t烟煤如果完全燃烧，放出的热量为多少.（烟煤的热值为29×107J／kg）
（2）假设13.0t烟煤在煤炉中完全燃烧，放出的热量部分被水吸收，可以使4×105kg的水从20℃升高到100℃，求水吸收的热量为多少J［c水＝4.2×103J／（kg·℃）
（3）求煤炉加热水的热效率.
23．某植株的生长环境温度不能超过30℃，并且在20～30℃之间需满足一定的湿度要求。现为其设计的温、湿度报警触发电路如图甲所示。电源为特制的可调恒流电源（使所在电路中的电流恒等于“预先设定的电流”），完全相同的防水热敏电阻R1、R2的阻值随温度的变化规律如图乙所示。
（1）将“预先设定的电流”设置为2×10-3A后进行报警触发设置。温度报警触发设置：30℃时R1两端电压为3.6V，将该电压设为温度报警触发值U，当R1两端实际电压U1≤U时，触发温度报警。通过对图乙的分析大致求出防水热敏电阻的阻值随温度变化规律的关系式。
（2）湿度报警触发设置：用一端浸在水中的湿纱布敷在R2。由于湿纱布中的水汽化吸热，使R2度降低，导致R2端电压与R1端电压产生电压差ΔU。环境越干燥，R2与R1温差Δ t越大，Δ U也越大，因此可用Δt表示湿度状况。当∆ t≥5℃时需要湿度报警，将∆ t = 5℃时的电压差ΔU设为湿度报警触发值，记为∆U0。请计算∆ U0。
（3）现根据实际需要改变“预先设定的电流”，使装置在Δ t≥8℃且湿度报警触发值比≥U0大0.05V时触发湿度报警。重新调节后的温度报警触发值U为多少V？
答案解析部分
1．【答案】A
【解析】【解答】A、茶杯外壁的水珠不掉落，是因为水分子间存在引力，使水珠能附着在杯壁，A正确。
B、茶叶罐中茶叶间的缝隙，是宏观的空隙，不是分子间的间隙（分子间间隙是微观层面，肉眼不可见），B错误。
C、泡茶时水流入杯中，是宏观的机械运动，不是分子的无规则运动（分子无规则运动是微观的，如扩散现象），C错误。
D、泡茶过程中茶杯温度升高，是因为热水将热量传递给茶杯，主要通过热传递改变内能，不是做功，D错误。
故答案为：A。
【分析】1、分子动理论：分子间存在相互作用的引力和斥力。分子在永不停息地做无规则运动，典型现象是扩散（如花香四溢），选项C中水流是宏观运动，并非分子运动。
2、改变内能的方式：包括做功和热传递。热传递是由于温度差引起的热能传递现象，泡茶时茶杯温度升高是热水通过热传递给茶杯内能；做功是其他形式能与内能的转化（如摩擦生热）。
2．【答案】D
【解析】【解答】根据图像，利用电压和电流计算电阻为R=UI=4V0.4A=10Ω，D符合题意。
故答案为：D.
【分析】利用电压和电流的比值计算电阻。
3．【答案】A
【解析】【解答】A．电池工作时把化学能转化为电能，是电源，A符合题意；
B．电压表是测量电压的工具，不是电源，B不符合题意；
C．电流表是测量电流的工具，不是电源，C不符合题意；
D．滑动变阻器是变阻器，不是电源，D不符合题意。
故答案为：A。
【分析】电路的基本结构包含电源、用电器、开关和导线，其中电源提供电能，用电器消耗电能转化为其他形式的能，结合题目分析求解即可。
4．【答案】C
【解析】【解答】A．电路是指用电线把电源、用电器、开关连接起来组成的电流的路径；A正确，不符合题意；
B．电源是提供电能和持续电流的装置，发电机和各种电池都是电源；B正确，不符合题意；
C．用电器将电能转化为其他形式的能，C错误，符合题意；
D．开关是用来控制电路通、断的装置，D正确，不符合题意。
故答案为：C。
【分析】电路的基本构成有电源、用电器、开关、导线；电源提供电能；用电器消耗电能；开关控制电路通断。
5．【答案】D
【解析】【解答】 A、诗文中的落英缤纷，反应花瓣飘落，是机械运动，A不符合题意；
B、风烟描述的是固体颗粒的位置变化，是机械运动，B不符合题意；
C、野马也，尘埃也，反应物体的位置变化，是机械运动，C不符合题意；
D、闻到香味，是花香分子在不停的无规则运动，是分子运动现象，D符合题意。
故选D.
【分析】闻到气味，反应分子的无规则运动，形成扩散现象；物体位置变化，是机械运动。
6．【答案】A
【解析】【解答】A. 干木材、橡胶、塑料都是良好的绝缘体，常用在电工的工具上；A符合题意；
B. 钨丝是导体，常用作灯泡的灯丝，石墨是良好的导体常用作干电池的电极；B不符合题意；
C. 人体、大地、金属都是良好的导体；C不符合题意；
D. 盐水、稀硫酸属于溶液，溶液都是导体；所有的金属都是导体；D不符合题意；
故答案为：A.
【分析】导体：容易导电的物体叫导体.如：金属，人体，大地，酸、碱、盐的水溶液等；绝缘体：不容易导电的物体叫绝缘体.如：橡胶，玻璃，陶瓷，塑料，油，纯水等.
7．【答案】B
【解析】【解答】先后将A，B两球投入同一杯水中，水降低的温度相同，水放出的热量相同，则 Q吸=Q放,A，B两球吸收的热量相同，而B球比A 球少升高了Δt，即B球的末温度低；可知，质量相同的A，B两球，吸收相同的热量，B球升高的温度少，B球的比热容大，B符合题意。
故选B。
【分析】A、B两球先后投入到同一杯水中，AB吸收热量、温度升高，水放出热量、温度降低；两次水降低的温度相同，放出的热量相同，两球吸收的热量相同；而AB两球的质量相等、初温相同，吸热后，B球的末温比A球的末温低3℃，可知，质量相同的AB两球，吸收相同的热量，B球升高的温度少，B球的比热容大。
8．【答案】A
【解析】【解答】火力发电，需要燃烧大量的煤，从而产生大量的二氧化碳气体，会增加碳排放，故A符合题意；
水力发电，将水的动能转化为电能，不会增加碳排放，故B不合题意；
风力发电，将风能转化为电能，不会增加碳排放，故C不合题意；
光伏发电，将光能转化为电能，不会增加碳排放，故D不合题意。
故选A。
【分析】分析哪种发电形式会增加碳排放即可。
9．【答案】D
【解析】【解答】A． 图甲中的塞子被弹起时 ，水蒸气的内能转化为塞子的机械能，所以能量转化为内能转化机械能，故A错误；
B．乙图中，活塞由下向上运动，压缩汽缸内气体，机械能转化为内能，属于压缩冲程，故B错误；
CD．图丙火花塞点燃，活塞向下运动，内能转化为机械能属于做功冲程，D正确。
故选D。
【分析】1、汽油机四个冲程包括：吸气冲程、压缩冲程、做功冲程、排气冲程，根据特点进行识别。
2、吸气冲程特点：进气后打开，排气口关闭，活塞下移；压缩冲程：进气后关闭，排气口关闭，活塞上移，能量转化为机械能转化为内能，气缸内空气内能增加；做功冲程：进气后关闭，排气口关闭，火花塞点燃，高温高压的气体推动活塞下移，气体内能减小，能量转化为内能转化为机械能；排气冲程：进气后关闭，排气口打开，活塞上移，排除废气。
10．【答案】D
【解析】【解答】①已知U=36V， I=5A ， t=1.5h=5400s
则电动车消耗的行驶30千米消耗的能量：W1=UIt=36V×5A×5400s=9.72×105J；
电动车的客运效率：η电=1人×30km9.72×105J=13.24×104人·km/J
②轿已知：q=4.6×107J/Kg，ρ=0.72×103kg/m3，V=10L=1×10-2m3；
轿车行驶100千米所消耗的汽油质量：m=ρV=0.72×103kg/m3×1×10-2m3=7.2kg；
轿车行驶100千米所消耗能量：Q=mq=7.2kg×4.6×107J/Kg=3.312×108J；
轿车的客运效率：η轿=4人×100km3.312×108J=18.28×105人·km/J；
两者的客运效率之比：η电η轿=13.24×104人·km/J：18.28×105人·km/J≈25：1。
故选：D。
【分析】先求出普通电动车1.5小时内行驶了30km消耗的电能和轿车行驶100千米消耗的能量。
然后利用题目中告诉的运载人数，即可计算出普通轿车和电动车客运效率，从而得到两者之比。
11．【答案】1kg的液氢完全燃烧释放的热量为 1.43×108J
【解析】【解答】液氢的热值为 1.43×108J/kg ，它表示的物理意义是1kg的液氢完全燃烧释放的热量为 1.43×108J 。
【分析】燃料的热值是单位质量的某种燃料，完全燃烧放出的热量。
12．【答案】化学；用电器；空气开关
【解析】【解答】 充电桩为电动汽车的电池充电时消耗电能，产生化学能，所以是将电能转化为化学能的过程，故电池相当于电路中的用电器。
当充电桩的线路潮湿出现短路时，电路中的电流过大，空气开关会断开电路。
【分析】 蓄电池充电时将电能转化为化学能，在充电过程中，电池相当于用电器；当电路中的电流过大时，空气开关自动断开；电路中发生漏电现象时，漏电保护器断开。
13．【答案】8；5；6
【解析】【解答】闭合开关，定值电阻R0、R1与滑动变阻器R2串联接入电路，电压表V1测滑动变阻器两端的电压，电压表V2测定值电阻R1与滑动变阻器两端的总电压，由乙图可知通过电路的最小电流为0.3A，此时UV2=5.4V，UV1=3V
串联电路总电压等于各分电压之和，则定值电阻R1两端的电压U1= UV2- UV1= 5.4V-3V=2.4V
由欧姆定律可得定值电阻R1的阻值 R1=U1I1=Ω
串联电路各处电流相等，则定值电阻R0的阻值可表示为 R0=U−UV2I1=U−①
由乙图可知当通过电路的电流为0.5A，UV1′=1V，此时定值电阻R1两端的电压
U1′=I2R1=0.5A×8Ω=4V
根据串联电路电压规律可知UV2′=UV1′+U1′=1V+4V=5V
即Ua=5V，此时定值电阻R0的阻值可表示为 R0=U−UV2'I2=U−5V0.5A②
①②两式联立，解得U=6V。
【分析】根据电压表的变化和电流表变化情况，判断图像对应的电压表；在串联电路中，各用电器的分压和，等于电源电压；利用分压和电流的比值， 计算电阻；根据电流和电阻的乘积，计算电压大小。
14．【答案】（1）；异种电荷相互吸引
【解析】【解答】导体是容易导电的物体，常见的导体有金属等。钢尺是金属制品，容易导电，属于导体；玻璃瓶、纸杯、橡皮擦不容易导电，属于绝缘体。
用塑料梳子梳干燥的头发时，梳子与头发摩擦，发生了电荷的转移，使梳子和头发带上异种电荷。根据电荷间的相互作用规律，异种电荷相互吸引，所以头发会随梳子“飘”起来。
故答案为：（1）；异种电荷相互吸引。
【分析】1、导体和绝缘体：导体是容易导电的物体，如金属、人体、大地、石墨等；绝缘体是不容易导电的物体，如玻璃、橡胶、塑料、陶瓷等。
2、摩擦起电：用摩擦的方法使物体带电的现象叫摩擦起电。摩擦起电的实质是电子的转移，失去电子的物体带正电，得到电子的物体带负电。
3、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
15．【答案】升高；热传递；压缩冲程
【解析】【解答】灭火器在烈日下，由于热传递温度会升高；这是因为热传递改变了灭火器的内能；搓手取暖是通过做功使手的内能增大，和四冲程内燃机的压缩冲程的能量变化相同。
故答案为：升高；热传递；压缩冲程。
【分析】温度不同的物体间通过热传递改变内能，能量间转化是做功方式改变内能。
16．【答案】不变；变小
【解析】【解答】根据图片可知定值电阻R2与变阻器R1并联，电压表测电源电压，电流表A1测通过R1的电流，A测总电流。
当滑动变阻器的滑片P自左端向中点移动时， 电源电压不变，则电压表的示数保持不变。并联电路中，只要有一个电阻减小，那么总电阻变小，即此时并联电路的总电阻变小。而电压表和电流表A的比值其实就是并联电路的总电阻，即比值将变小。
【分析】当变阻器的滑片向右端移动时，根据并联电路的电压规律分析电压表的示数变化，根据电阻并联的知识分析总电阻的变化即可。
17．【答案】解：如图所示：
【解析】【解答】由电路图知道，S打到1红灯亮，S打到2绿灯亮，即双向开关的1与红灯的一个接线柱相连，将2与绿灯的一个接线柱相连，再接到电源负极，电路如下：
【分析】结合电路图，按照电流流向法连接电路图即可.
18．【答案】解：根据题目要求3个灯泡并联，一个开关在2个天花板吊灯并联后的干路上，学习台灯由一个开关控制，在这个支路上串联上滑动变阻器；如图：
【解析】【分析】3个灯泡中，都能独立地工作，互不影响，说明是并联的，天花板吊灯2个灯泡由一个开关控制即可；学习台灯用一个开关控制，因安装可调亮度的学习台灯，说明滑动变阻器应与学习台灯串联；注意开关分别与所控制的灯泡串联．
19．【答案】（1）煤油
（2）水升高的温度
（3）偏小
【解析】【解答】（1）使用相同质量的煤油和酒精对水加热，煤油加热后水的温度变化较大，即煤油放出的热量更多，根据q=Q放m可知，热值较大的是煤油。
（2）实验时通过水升高的温度来比较燃料燃烧放出的热量，这种实验方法叫转换法。
（3）在实验中，燃料燃烧放出的热量有一部分被石棉网、铁圈和烧杯吸收，还有一部分散失在空气中，故不能被水全部吸收，因此算出的酒精热值与真实值相比偏小。
故答案为：（1）煤油；（2）水升高的温度；（3）偏小；
【分析】 (1)由表格数据可知，在其它条件相同时，甲杯水的温度升高的较高，即甲酒精灯燃烧产生的热量多，所以其热值大；
(2)比较不同燃料的热值，根据控制变量法，要使用质量相同的不同燃料完全燃烧后使相同质量的同种液体吸热，通过比较液体升高的温度；
(3)燃料燃烧产生的热量不能完全被水吸收、存在热损失，所以直接计算得出的热值比实际值要小。
（1）分析表中数据可知，煤油和酒精两种燃料中，使用相同的质量，煤油加热后的水温度变化较大，即煤油放出的热量更多，根据q=Q放m可知，热值较大的是煤油。
（2）根据转换法，实验时通过水升高的温度来比较燃料燃烧放出的热量。
（3）在实验中，燃料燃烧放出的热量有一部分散失在空气中，不能被水全部吸收，因此算出的酒精热值与真实值相比偏小。
20．【答案】（1）不发光；
（2）断开；电流表没有调零
（3）使用两盏规格相同的小灯泡；做了一次实验，具有偶然性
【解析】【解答】(1)如图乙所示的电路图中，两灯短路了，若闭合开关，两只小灯泡不发光；两灯泡应并联，如下图所示：
(2)在连接实物电路时，为保护电路，开关应该断开。若某同学在实验前，没有闭合开关，发现电流表的指针如图丙所示，指针向左偏，此时电路中没有电流，产生这种现象的原因是：电流表没有调零。
(3)①由表中数据可知，通过两个灯泡的电流相等，说明使用两盏规格相同的小灯泡，这样得出的结论具有偶然性。
②做了一次实验，具有偶然性，为了使实验结论具有普遍性，要换不同规格的灯泡多次测量。
【分析】（1）两个灯泡并联，结合电流的流向判断导线的连接即可；
（2）为了保证电路安全，拆装电路时，开关应处于断开状态；当电流没有流过电流表时，电流表的示数应该为零，此时电流表示数不为零，应该进行调零；
（3）并联电路中，干路电流应该等于支路电流之和，为了使实验结论更具有普遍性，应该换不同规格的灯泡再进行试验。
21．【答案】（1）解：由于电流表可以看成一个能显示通过自身电流大小、其阻值很小的电阻，所以可以用电流表测量某电路两端的电压；它测量的最大电压值为量程乘以电流表内阻.用该电流表测电压时，等效电路图如图所示：
电流表的量程为0.6A，所能测得的最大电流为0.6A，
电流表两端的最大电压UA=Ir内=0.6A×0.13Ω=0.078V，
因为电流表与被测电阻并联，
所以能用该电流表测量电压，最大测量值为0.078V；
（2）解：① 电流表A1的量程大于A2的量程，所以将A2与被测电阻Rx并联，A1接在干路上，根据并联分流的特点，电流不会超过A2的量程，然后与滑动变阻器的滑片相连接，即滑动变阻器采用“分压式”接法，如下图所示：
②将 读出两电流表A1、A2的示数分别为I1、I2，已知电流表A2的内阻为r2，
因Rx与A2并联，所以Rx两端的电压：Ux=UA2=I2r2，
由并联电路的电流特点可知通过Rx的电流为：Ix=I1-I2，
解得： Rx=I2r2I1−I2.​​​​​​​
【解析】【分析】 （1）用该电流表测电压时，相当于与被测电阻并联，根据并联电路的电压规律可知他们两端的电压相等，根据U=IR内求出其两端的最大电压，即为所能测量的最大电压；
（2）电流表A1的量程大于A2的量程，所以将A2与被测电阻Rx并联，A1接在干路上，滑动变阻器采用“分压式”接法；根据并联电路的电压特点和欧姆定律求出被测电阻两端的电压，利用并联电路的电流特点求出通过被测电阻的电流，最后根据欧姆定律写出被测电阻Rx的表达式。
22．【答案】（1）解：Q吸＝mq＝13.0 ×103 kg ×2.9×107 J/kg＝3.77×1011J
（2）解：Q水吸＝c水m水Δt ＝4.2 ×103 J/kg ℃×4×105 kg ×(100℃−20℃) ＝ 1.344×1011J
（3）解： η＝Q吸Q放＝1.344×1011J3.77×1011J≈36%
【解析】【分析】利用水的质量、比热容和温度差计算水吸收的热量，利用燃料的质量和热值计算燃烧放出的热量，吸收的热量和放出的总量的比值是燃料的利用率.
23．【答案】（1）根据30℃时R1两端电压为3.6V，以及2×10-3A，得到30℃时R1阻值为R1=UI=3.6V2×10−3A=1800Ω
设防水热敏电阻的阻值随温度变化规律的关系式R= R0-kt
当图t=10℃时，电阻为3300Ω，当温度为30℃时，电阻为1800Ω，则3300Ω=R0−k×10℃1800Ω=R0−k×30℃
解得k=75Ω/℃，R0=4050Ω
所以防水热敏电阻的阻值随温度变化规律的关系式为R = R0-kt=4050Ω-75Ω/℃t
（2）每降低1℃，电阻阻值增加量为3300Ω−1800Ω30℃−10℃=75Ω/℃
初始两个电阻阻值相同，电压相同，均为3.6V。随着R2上的湿纱布水的蒸发吸热，R2阻值增大，当Δt=5℃时，R2阻值增加量为ΔR2=5℃×75Ω/℃=375Ω
故其电压增加量为ΔU=IΔR2=2×10−3A×375Ω=0.75V
故ΔU0=0.75V
（3）新的ΔU'0增大0.05V，故新的ΔU'0=0.75V+0.05V=0.8V
当Δt=8℃时，电阻增加量为△R'2=8℃×75Ω/℃=600Ω
此时电流为I´=ΔU´0ΔR´0=0.8V600Ω=43×10−3A
当温度为30℃时，电阻R1两端电压为U=I´R1=43×10−3A×1800Ω=2.4V
【解析】【分析】（1）根据电流和电压信息得到电阻在30℃时的阻值。设防水热敏电阻的阻值随温度变化规律的关系式：R= R0-kt，将t=10℃时，电阻为3300Ω，当温度为30℃时，电阻为1800Ω代入解得k与R0的值，得出防水热敏电阻的阻值随温度变化规律的关系式；
（2）蒸发吸热；电源不是常规恒压电源，而是“恒流源”，根据图像得到电阻阻值随温度变化的函数关系进一步分析ΔU0的大小。
（3）根据Δt的改变量来获得新的电流值，然后根据ΔU0的变化量计算出R1两端电压即可得到报警触发值。
（1）根据30℃时R1两端电压为3.6V，以及2×10-3A，得到30℃时R1阻值为R1=UI=3.6V2×10−3A=1800Ω
设防水热敏电阻的阻值随温度变化规律的关系式R= R0-kt
当图t=10℃时，电阻为3300Ω，当温度为30℃时，电阻为1800Ω，则3300Ω=R0−k×10℃1800Ω=R0−k×30℃
解得k=75Ω/℃，R0=4050Ω
所以防水热敏电阻的阻值随温度变化规律的关系式为R = R0-kt=4050Ω-75Ω/℃t
（2）每降低1℃，电阻阻值增加量为3300Ω−1800Ω30℃−10℃=75Ω/℃
初始两个电阻阻值相同，电压相同，均为3.6V。随着R2上的湿纱布水的蒸发吸热，R2阻值增大，当Δt=5℃时，R2阻值增加量为ΔR2=5℃×75Ω/℃=375Ω
故其电压增加量为ΔU=IΔR2=2×10−3A×375Ω=0.75V
故ΔU0=0.75V
（3）新的ΔU'0增大0.05V，故新的ΔU'0=0.75V+0.05V=0.8V
当Δt=8℃时，电阻增加量为△R'2=8℃×75Ω/℃=600Ω
此时电流为I´=ΔU´0ΔR´0=0.8V600Ω=43×10−3A
当温度为30℃时，电阻R1两端电压为U=I´R1=43×10−3A×1800Ω=2.4V车型：20时(车轮直径：508 mm)
电池规格：36V12Ah(蓄电池)
整车质量：40kg
额定转速：210r/min(转/分)
外形尺寸：L1800mm×W650mm×H1100mm
充电时间：2~8h
电机：后轮驱动、直流永磁式电机
额定工作电压/电流：36V/5A
燃料
加热前的水温/℃
加热后的水温/℃
10g酒精
20
43
10g煤油
20
50
L1的电流
L2的电流
干路电流
0.34A
0.34A
0.68A
