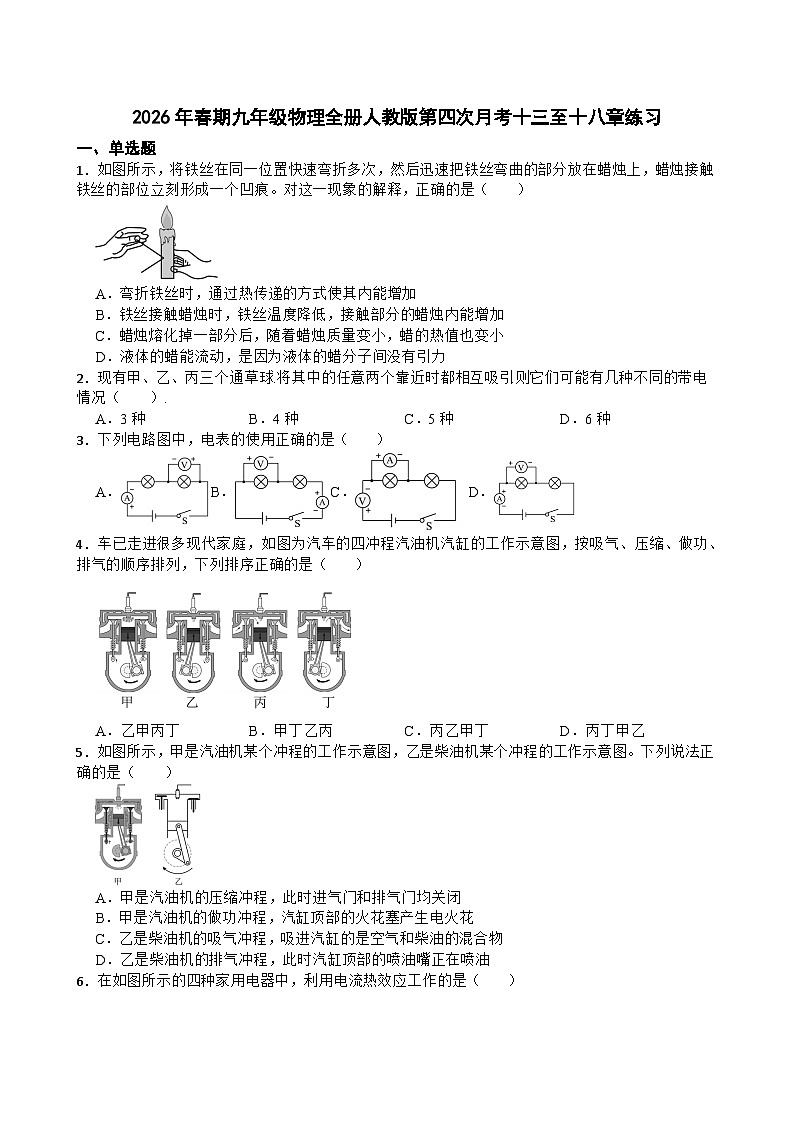

2026年春期九年级物理全册人教版第四次月考十三至十八章练习含答案

这是一份2026年春期九年级物理全册人教版第四次月考十三至十八章练习含答案，共12页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
一、单选题
1．如图所示，将铁丝在同一位置快速弯折多次，然后迅速把铁丝弯曲的部分放在蜡烛上，蜡烛接触铁丝的部位立刻形成一个凹痕。对这一现象的解释，正确的是（ ）
A．弯折铁丝时，通过热传递的方式使其内能增加
B．铁丝接触蜡烛时，铁丝温度降低，接触部分的蜡烛内能增加
C．蜡烛熔化掉一部分后，随着蜡烛质量变小，蜡的热值也变小
D．液体的蜡能流动，是因为液体的蜡分子间没有引力
2．现有甲、乙、丙三个通草球.将其中的任意两个靠近时都相互吸引.则它们可能有几种不同的带电情况（ ）.
A．3种B．4种C．5种D．6种
3．下列电路图中，电表的使用正确的是（ ）
A．B．C．D．
4．车已走进很多现代家庭，如图为汽车的四冲程汽油机汽缸的工作示意图，按吸气、压缩、做功、排气的顺序排列，下列排序正确的是（ ）
A．乙甲丙丁B．甲丁乙丙C．丙乙甲丁D．丙丁甲乙
5．如图所示，甲是汽油机某个冲程的工作示意图，乙是柴油机某个冲程的工作示意图。下列说法正确的是（ ）
A．甲是汽油机的压缩冲程，此时进气门和排气门均关闭
B．甲是汽油机的做功冲程，汽缸顶部的火花塞产生电火花
C．乙是柴油机的吸气冲程，吸进汽缸的是空气和柴油的混合物
D．乙是柴油机的排气冲程，此时汽缸顶部的喷油嘴正在喷油

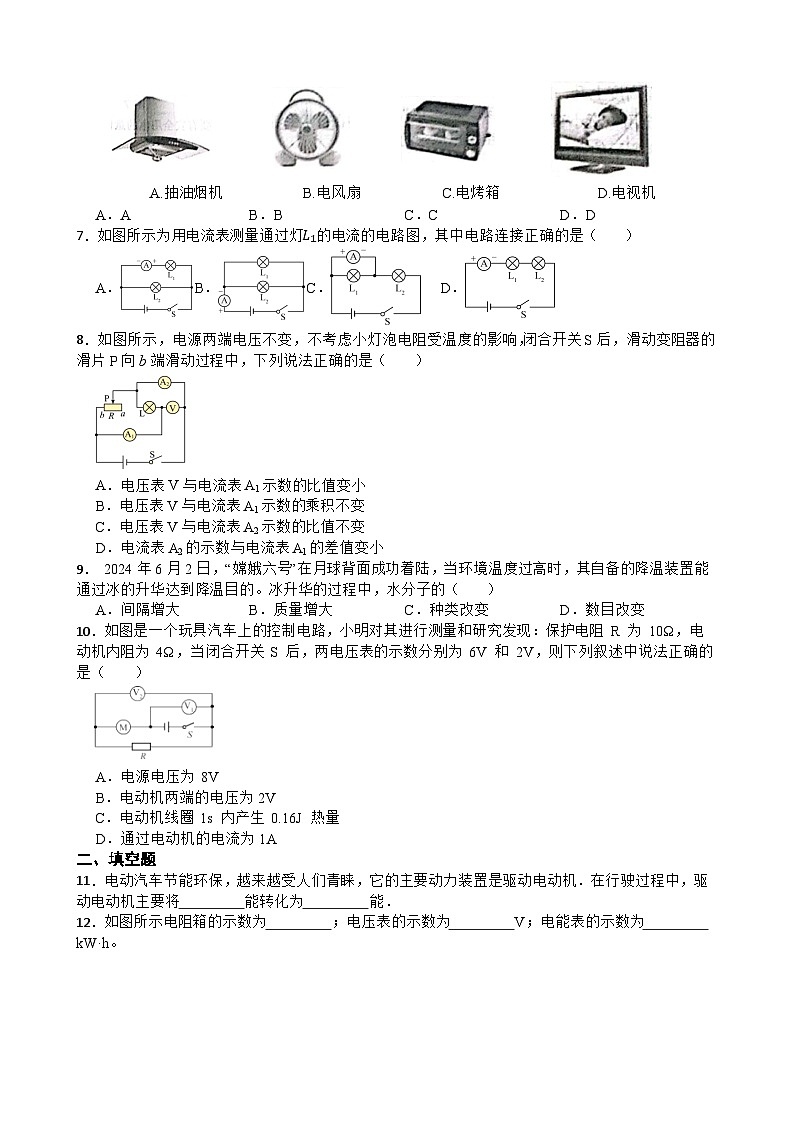

6．在如图所示的四种家用电器中，利用电流热效应工作的是（ ）
A．AB．BC．CD．D
7．如图所示为用电流表测量通过灯L1的电流的电路图，其中电路连接正确的是（ ）
A．B．C．D．
8．如图所示，电源两端电压不变，不考虑小灯泡电阻受温度的影响，闭合开关S后，滑动变阻器的滑片P向b端滑动过程中，下列说法正确的是（ ）
A．电压表V与电流表A1示数的比值变小
B．电压表V与电流表A1示数的乘积不变
C．电压表V与电流表A2示数的比值不变
D．电流表A2的示数与电流表A1的差值变小
9． 2024年6月2日，“嫦娥六号”在月球背面成功着陆，当环境温度过高时，其自备的降温装置能通过冰的升华达到降温目的。冰升华的过程中，水分子的（ ）
A．间隔增大B．质量增大C．种类改变D．数目改变
10．如图是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：保护电阻 R 为 10Ω，电动机内阻为 4Ω，当闭合开关 S 后，两电压表的示数分别为 6V 和 2V，则下列叙述中说法正确的是（ ）
A．电源电压为 8V
B．电动机两端的电压为 2V
C．电动机线圈 1s 内产生 0.16J 热量
D．通过电动机的电流为 1A
二、填空题
11．电动汽车节能环保，越来越受人们青睐，它的主要动力装置是驱动电动机．在行驶过程中，驱动电动机主要将 能转化为 能．

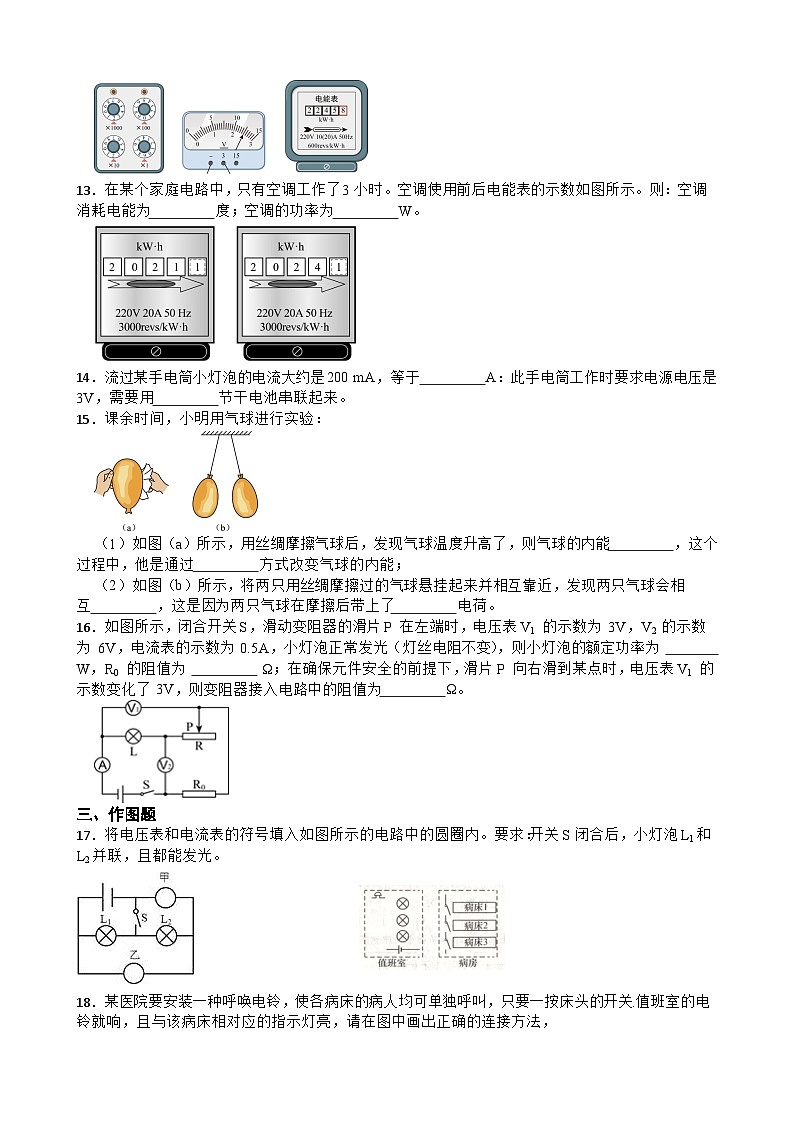

12．如图所示电阻箱的示数为 ；电压表的示数为 V；电能表的示数为 kW·h。
13．在某个家庭电路中，只有空调工作了3小时。空调使用前后电能表的示数如图所示。则：空调消耗电能为 度；空调的功率为 W。
14．流过某手电筒小灯泡的电流大约是200 mA，等于 A：此手电筒工作时要求电源电压是3V，需要用 节干电池串联起来。
15．课余时间，小明用气球进行实验：
（1）如图（a）所示，用丝绸摩擦气球后，发现气球温度升高了，则气球的内能 ，这个过程中，他是通过 方式改变气球的内能；
（2）如图（b）所示，将两只用丝绸摩擦过的气球悬挂起来并相互靠近，发现两只气球会相互 ，这是因为两只气球在摩擦后带上了 电荷。
16．如图所示，闭合开关S，滑动变阻器的滑片P 在左端时，电压表V1 的示数为 3V，V2 的示数为 6V，电流表的示数为 0.5A，小灯泡正常发光（灯丝电阻不变），则小灯泡的额定功率为 W，R0 的阻值为 Ω；在确保元件安全的前提下，滑片P 向右滑到某点时，电压表V1 的示数变化了 3V，则变阻器接入电路中的阻值为 Ω。
三、作图题
17．将电压表和电流表的符号填入如图所示的电路中的圆圈内。要求：开关S闭合后，小灯泡L1和L2并联，且都能发光。

18．某医院要安装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头的开关.值班室的电铃就响，且与该病床相对应的指示灯亮，请在图中画出正确的连接方法，
四、实验探究题
19．甲、乙两个相同的透明玻璃水杯，盛有质量相等、温度不同的纯净水，其中一杯是80℃的热水，另一杯是20℃的冷水，它们都静静地放置在水平桌面上。同时向两个水杯中滴入一滴黑墨水，过几分钟后观察到如图所示的现象。
（1）甲、乙两个水杯中，盛有热水的是 ；
（2）该实验说明，分子热运动的剧烈程度与 （填写某物理量的名称）有关；由此推测，物体的内能与该物理量 （选填“有关”或“无关”）。
20．为了探究并联电路中干路电流与各支路电流的关系，小明连接了如图甲所示的电路。（其中a、b是导线1的两端点，c、d是导线2的两端点，e、f是导线3的两端点）
（1）甲图是用电流表测量L2中电流的连线，经检查发现电流表的接线错误。为了改动尽可能少的线，小明准备先用电流表测L1中的电流，只需要在原连线中改动一根导线一端的位置即可，则应将 ；在以上改动后的基础上，若要用电流表测干路中的电流，也只需再改动一根导线一端的位置即可实现，则应将 ；
（2）图乙是小英小组设计后连接的电路，该实验电路中滑动变阻器所起到的主要作用是 ；
（3）表1和表2是他们实验时所测量的数据，由实验得出的结论是 ；
（4）其中表 是由电路乙测得的数据。
表1
表2
21．在“测量小灯泡的额定功率”实验中，灯泡上标有“2.5 V”字样，电源电压恒定。
（1）请你用笔画线代替导线，将图中的实物电路连接完整。
（2）闭合开关，移动变阻器滑片，当灯泡正常发光时电流表的示数如图所示，记为 A
（3）完成上述实验后，小聪向老师要了一个已知阻值为R0的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，也测出了灯泡的额定功率。
请完成下列实验步骤：
①闭合开关S1，将S2拨到触点2，移动滑片，使电压表的示数为2.5V；
② ，保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额= (用已知量和测量量表示)。
五、计算题
22．如图所示电路，电源电压保持不变，灯上标有“6V 3W”字样，当开关S1闭合、S2断开、滑动变阻器滑片P移到a端时，电压表的示数为2.4V，电流表示数为0.3A（灯泡灯丝电阻不随温度的变化而改变）。
求：
（1）滑动变阻器的最大阻值；
（2）此时灯泡的实际功率；
（3）电源电压；
（4）当开关S1和S2都闭合、滑动变阻器的滑片P移到b端时，电路消耗的总功率．
23．如图所示电路中，小灯泡L上标有“3V 0.9W”字样，R1和R2均为定值电阻，其中R1＝15Ω，R2＝65Ω。闭合开关S1，开关S2接a，小灯泡L正常发光，忽略温度变化对小灯泡电阻的影响。求：
（1）电源电压U；
（2）闭合开关S1，开关S2接b，小灯泡L消耗的电功率。
答案解析部分
1．【答案】B
【解析】【解答】A．弯折铁丝时，通过弯折的方式将机械能转化为内能，即通过做功的方式使其内能增加，故A错误；
B．铁丝接触蜡烛时，铁丝温度降低，它放出的热量被蜡烛吸收，因此蜡烛的内能增加，故B正确；
C．蜡烛质量变小，但是燃料的种类不变，则蜡的热值不变，故C错误；
D．液体有流动性，是因为液体分子之间的引力很小，而不是没有引力，故D错误。
故选B。
【分析】 AB.改变物体内能有两种方式：做功和热传递；做功改变物体内能的实质是能量的转化；热传递改变内能的实质是能量的转移；
C.热值是燃料本身的一种特性，热值大小与质量无关；
D.分子之间存在相互作用的引力和斥力。
2．【答案】D
【解析】【解答】甲乙丙均会相会吸引，则甲乙为异性电荷，丙不带电，为两种情况；甲丙为异性电荷，乙不带电，2种情况；乙丙为异性电荷，甲不带电，2种情况，综上有6种情况，D正确，ABC错误
【分析】同种电荷相互吸引，异性电荷相互排斥，带电物质具有吸引小颗粒的性质。
3．【答案】B
【解析】【解答】电压表在使用过程中，需要并联在用电器两端，电流表在使用中，需要串联在电路中，电表在使用过程中要遵循电流正进负出的原则，故B正确，ACD错误；
综上选B。【分析】电流表、电压表的连接：电流表与待测原件串联；电压表的与待测原件并联，连接过程需要电流正极流入负极流出，同时选择合适的量程。
4．【答案】C
【解析】【解答】甲图中，两气门都关闭，电火花打火，活塞下行，是做功冲程；乙图中，两气门都关闭，活塞上行，是压缩冲程；丙图中，进气门开启，气体流入汽缸，是吸气冲程；丁图中，排气门开启，气体流出汽缸，是排气冲程；根据汽油机的工作顺序，排序是：丙、乙、甲、丁。故C正确，ABD错误。
故选C。
【分析】根据汽油机的气门是否打开，结合活塞的运行方向，判断对应的冲程。
5．【答案】B
【解析】【解答】AB．根据图示，两个气门关闭，活塞下行，火花塞产生电火花，为做功冲程，故A错误、B正确；
CD．根据图示，进气门打开、排气门关闭，活塞下行，为吸气冲程；乙是柴油机，吸气冲程吸入的只是空气，故CD错误。
故选B。
【分析】根据气门状态和活塞运行方向，判断冲程；汽油机顶部有火花塞，柴油机顶部是喷油嘴。
6．【答案】C
【解析】【解答】电流的热效应是利用电流产生热量，加热食物，C正确；
A、B、抽油烟机、电风扇是将电能转化为机械能的装置，AB错误；、
D、电视机是将电能转化为光能、声能的装置，D错误
综上选C
【分析】根据焦耳定律Q=I2Rt、能量转化进行选项识别。
1、焦耳定律：计算公式为：Q=I2Rt，是将电能转化为内能，如电烤箱、电饭锅
2、电动机的能量转化：电能转化为机械能，如抽油烟机、电风扇
7．【答案】D
【解析】【解答】A．图中，电流表的正负接线柱接反了，故A错误；
B．图中，电流表在干路，测量总电流，不能测串通过L1的电流大小，故B错误；
C．电流表与L1并联，连接错误，不能测量L1的电流，故C错误；
D．电流表与L1串联，且正负接线柱正入负出，测量L1的电流，故D正确。
故选D。
【分析】电流表和所测量的位置串联，接线柱正入负出。
8．【答案】B
【解析】【解答】 根据图片可知，滑动变阻器与灯泡并联，电压表测量电源电压，电流表A1测量灯泡电流，电流表A2测量干路电流；
AB.闭合开关S后，滑片P向b端滑动过程中，变阻器接入电路中电阻变小，根据欧姆定律可知，通过滑动变阻器的电流变大。由于并联电路各支路互不影响，所以通过灯泡的电流不变，电流表A1示数不变。电源电压不变，则电压表示数不变，所以电压表V与电流表A1示数的乘积不变，电压表V与电流表A1示数的比值不变，故A错误，B正确；
C.根据I总=IL+I变可知，干路中的电流变大，A2示数变大，所以电压表V与电流表A2示数的比值变小，故C错误；
D.电流表A2的示数与电流表A1的差值等于变阻器的电流大小。变阻器的电压不变，电阻变小，由欧姆定律得，变阻器的电流变大，故差值变大，故D错误。
故选B。
【分析】 根据图片确定电路的串并联关系以及电表所测的物理量。根据滑片的 移动确定接入电路电阻的变化，根据欧姆定律可知该支路电流的变化，根据并联电路的特点可知两电流表示数的变化，然后分析各个选项。
9．【答案】A
【解析】【解答】冰升华的过程中，固体变为气体，水分子间的间隔变大；没有新物质生成，属于物理变化，水分子的质量、种类、数目均不变。
故答案为：A。
【分析】根据分子的基本特征：分子质量和体积都很小；分子之间有间隔；分子是在不断运动的；同种的分子性质相同，不同种的分子性质不同，可以简记为：“两小运间，同同不不”，结合事实进行分析判断。
10．【答案】C
【解析】【解答】A、B由电路图知R和M串联，电压表V1测电源电压，电压表V2测R两端的电压，由两电压表的示数分别为 6V 和 2V知电源电压为6V，电动机两端的电压为UM=U总-UR=6V-2V=4V，A、B不符合题意；
C、D因为R和M串联，IM=IR=URRR=2V10Ω=0.2A，Q=IM2RMt=（0.2A）2×4Ω×1s=0.16J，C符合题意，D不符合题意。
故答案为：C。
【分析】A、B先判断电路的连接方式及电压表所测电路的电压，再根据串联电路电压的规律判断；C、D根据串联电路电流的规律和欧姆定律算出电路中的电流，再根据Q=I2Rt求出电流通过电动机产生的热量。
11．【答案】电；机械
【解析】【解答】驱动电动机是利用电动机来工作的，故其是据通电导线在磁场中受力的作用的原理制成的，它工作时消耗电能，产生机械能，故其是将电能转化为机械能的装置．
【分析】电动机是据通电导线在磁场中受力的作用的原理制成的，工作时，将电能转化为机械能。
12．【答案】2029Ω；2.7；2245.8
【解析】【解答】根据电阻箱的读法可得，此时电阻箱的读数为R=2×1000Ω+0×100Ω+2×10Ω+9×1Ω=2029Ω，由图可知，电压表选择的量程为0~3V，其分度值为0.1V，读数为2.7V。根据电能表的读法可知，此时电能表的示数为2245.8 kW·h。
【分析】根据电阻箱的倍率，结合对应刻度读数；看清电压表的分度值，结合对应刻度读数；电能表的单位是kW·h，最后一位是十分位。
13．【答案】3；1000
【解析】【解答】电能表的单位是kW⋅h，空调使用前后，电能表示数是2021.1kW⋅h和2024.1kW⋅h，则消耗的电能为：W=2024.1kW⋅h−2021.1kW⋅h=3kW⋅h，空调消耗的电能为3kW·h=3度。
根据工作时间t=3h，根据P=Wt，则空调的实际功率为：P=Wt=3kW⋅h3h=1kW=1000W。
【分析】根据电能表示数差，计算消耗电能的多少；根据P=Wt，计算电功率。
14．【答案】0.2；2
【解析】【解答】（1）mA换算成A，低级单位化高级单位，除以进率1000，即：200mA=200×10-3A=0.2A；
（2）一节干电池的电压为1.5V，则需要串联的电池节数为：n=U总U=3V1.5V=2。
【分析】（1）高级单位化低级单位时，乘以进率；低级单位化高级单位时，除以进率；
（2）根据串联电路U总=U1+U2的规律分析解答。
15．【答案】（1）增加；做功
（2）相斥；同种
【解析】【解答】（1）如图（a）所示，用丝绸摩擦气球后，发现气球温度升高了，则气球的内能增加，这个过程中，将机械能转化为内能，则他是通过做功方式改变气球的内能；
（2）如图（b）所示，将两只用丝绸摩擦过的气球悬挂起来并相互靠近，发现两只气球会相互相斥，这是因为两只气球在摩擦后带上了同种电荷。
【分析】（1）温度升高，内能增大；温度降低，则内能减小。做功改变内能的本质是能量的转化，热传递改变物体内能的本质是能量的转移。
（2）根据电荷之间的相互作用规律分析解答。
16．【答案】1.5；12；18
【解析】【解答】闭合开关S，滑动变阻器的滑片P 在左端时接入阻值为零，电阻R0与灯泡串联，电压表V1测量灯泡两端电压，电压表V1 的示数为 3V，电压表V2测量电阻R0两端电压，V2 的示数为 6V，电流表的示数为 0.5A，小灯泡正常发光（灯丝电阻不变），则小灯泡的额定功率为 P=UI=3V×0.5A=1.5W 电阻R0的阻值为 R0=U0I=6V0.5A=12Ω 灯泡的阻值为 RL=ULI=3V0.5A=6Ω
电源电压为 U=U0+UL=6V+3V=9V
在确保元件安全的前提下，滑片P向右滑到某点时，电压表V1测量灯泡和滑动变阻器接入阻值的两端电压，电压表V1的示数变化了3V，由串联电路电阻分压特点可知，此时电压表V1的示数为6V，则 U'U=RL+RRL+R+R0
代入数据可知 6V9V=6Ω+R6Ω+R+12Ω
则变阻器接入电路中的阻值为 R=18Ω
【分析】 首先分析电路，L、R和R0串联，电压表V1测L和R两端的电压之和，电压表V2测R和R0两端的电压之和，电流表测干路中的电流。
（1）当滑动变阻器的滑片P在最左端时，接入电路中的电阻为0，电路为R0与L串联，电压表V1测L两端的电压，电压表V2测R0两端的电压，根据串联电路的电压特点求出电源两端的电压，小灯泡正常发光时的功率和额定功率相等，根据P=UI求出灯泡的额定功率，最后根据欧姆定律求出灯泡和R0的阻值；
（2）在确保元件安全的前提下，滑片P向右滑到某点时，R接入电路中的电阻变大，电路中的电阻变大，根据欧姆定律可知电路中的电流变化和R0两端的电压变化，利用串联电路的电压特点可知L和R两端的电压之和变化，进一步求出电压表V1的示数和R0两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出滑动变阻器接入电路中的阻值。
17．【答案】
【解析】【分析】如果甲是电流表，当开关S闭合后，L2被短路，不可能发光，故甲是电压表；那么乙就是电流表。
18．【答案】
【解析】【解答】各病床的病人均可单独呼叫，且按动开关后，对应的指示灯亮，说明三灯并联在电路中；而开关要控制指示灯，因此各开 关和被控制的指示灯串联。按动开关后，指示灯亮的同时，电铃也响，而图中只有一个电铃，因此该元件串联在干路中，如下图所示：
【分析】用电器相互影响为串联，不相互影响为并联；干路开关控制所有用电器，支路开关控制所在支路上的用电器，据此分析解答。
19．【答案】（1）乙
（2）温度；有关
【解析】【解答】(1)温度越高，则分子的热运动越剧烈，可知甲、乙两个水杯中，盛有热水的是乙。(2)该实验说明，分子热运动的剧烈程度与温度有关，由此推测物体的内能与该物理量有关，温度越高，则内能越大。
【分析】分子在永不停息的做无规则运动，温度越高，分子运动越剧烈。
20．【答案】（1）将导线1的b端点改接至电流表的左接线柱；导线3的f端点改接至电流表的中接线柱
（2）改变电阻两端的电压和通过的电流
（3）并联电路干路中的电流等于各个支路的电流之和
（4）2
【解析】【解答】 （1）由电路图可知，该电路为并联电路，小明准备先用电流表测L1中的电流，电流表与灯L1串联在支路中，其接法的改动：将导线1的b端点改接至电流表的左接线柱；在以上改动后的基础上，若要用电流表测干路中的电流，则应将导线3的f端点改接至电流表的中接线柱。
（2）电路中滑动变阻器起到主要作用是：改变电阻两端的电压和通过的电流。
（3）表1和表2是他们实验时所测量的数据，由实验得出的结论是：并联电路干路中的电流等于各个支路的电流之和。
（4）其中表2是由电路乙测得的数据。
【分析】 （1）电流表与被测电路串联。
（2）为得出普遍性的规律，要多次测量。
（3）该实验电路中滑动变阻器所起到的主要作用是改变电阻两端的电压和通过的电流。
（4）根据并联电路的电流规律进行分析。
21．【答案】（1）
（2）0.400
（3）闭合S1，将S2拔到；12.5V（U－2.5V）/R0
【解析】【解答】（1）由图知道，按一上一下将滑动变阻器接入电路中与灯串联，由于灯的额定电压为2.5V，所以，电压表选用小量程与灯并联，电路如图：
；（2）由图乙知道，电流表选用小量程，分度值是0.02A，所以电流表的示数是0.4A；（3）根据题意知道，要测灯的额定功率，首先使灯正常发光，先将电压表与灯并联，通过移动滑片的位置，使灯的电压为额定电压；保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压；由于各电阻的大小和电压不变，灯仍正常工作，故可求出此时定值电阻的电压，然后由欧姆定律可求灯的额定电流，再由P=UI计算灯的额定功率。所以，实验步骤如下：
①闭合开关S1，将S2 拨到触点2，移动滑片，使电压表的示数为2.5V；
②闭合S1，将S2 拔到1，保持滑片的位置不动，读出电压表的示数U；
③在②中，电压表测灯与定值电阻的电压，此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻的电压U-2.5V，由欧姆定律可求出灯的额定电流：I=（U−2.5V）/R0，灯泡额定功率的表达式为：P额=UI=2.5V×（U−2.5V）/R0
【分析】测量小灯泡的电功率，涉及到滑动变阻器的正确连接（正确使用：A．应串联在电路中使用；B．接线要“一上一下”；C．通电前应把阻值调至最大的地方）和作用（a。保护电路；b.控制定值电阻两端的电压或电流大小）、实验操作的注意事项、电流表的使用（①电流表要串联在电路中；②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上）、额定功率的计算（灯在额定电压下正常发光，根据P=UI求额定功率）.
22．【答案】（1）解：当开关S1闭合、S2断开、滑动变阻器滑片P移到a端时，滑动变阻器R的最大阻值和灯泡串联，电压表测变阻器两端的电压，电流表测电路中的电流，
由I= UR 可得，滑动变阻器的最大阻值：
R= URI = =8Ω；
答：滑动变阻器的最大阻值为8Ω；
（2）解：由P= U2R 可得，灯泡的电阻：
RL= UL2RL = (6V)23W =12Ω，
当开关S1闭合、S2断开、滑动变阻器滑片P移到a端时，灯泡的实际功率：
PL′=I2RL=（0.3A）2×12Ω=1.08W；
答：此时灯泡的实际功率为1.08W；
（3）解：当开关S1闭合、S2断开、滑动变阻器滑片P移到a端时，
因串联电路中总电阻等于各分电阻之和，
所以，电源电压：
U=I（RL+R）=0.3A×（12Ω+8Ω）=6V；
答：电源电压为6V；
（4）解：当开关S1和S2都闭合、滑动变阻器的滑片P移到b端时，灯泡与滑动变阻器的最大阻值并联，因并联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R总= RLRRL+R = 12Ω×8Ω12Ω+8Ω =4.8Ω，电路消耗的总功率：P= U2R总 = (6V)24.8Ω =7.5W。
答：当开关S1和S2都闭合、滑动变阻器的滑片P移到b端时，电路消耗的总功率为7.5W。
【解析】【分析】（1）当开关S1闭合、S2断开、滑动变阻器滑片P移到a端时，滑动变阻器R的最大阻值和灯泡串联，电压表测变阻器两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器的最大阻值；（2）知道灯泡的额定电压和额定功率，根据P= 求出灯泡的电阻，当开关S1闭合、S2断开、滑动变阻器滑片P移到a端时，根据P=I2R求出此时灯泡的实际功率；（3）当开关S1闭合、S2断开、滑动变阻器滑片P移到a端时，根据电阻的串联和欧姆定律求出电源的电压；（4）当开关S1和S2都闭合、滑动变阻器的滑片P移到b端时，灯泡与滑动变阻器的最大阻值并联，根据电阻的并联求出电路中的总电阻，利用P= 求出电路消耗的总功率。本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，关键是两种情况下电路电路连接方式的判断。
23．【答案】（1）解：闭合开关S1、开关S2接a，小灯泡正常发光，灯泡两端的电压UL=U额=3V
电路中的电流I=I额=P额U额=0.9W3V=0.3A
定值电阻R1两端的电压U1＝IR1=0.3A×15Ω=4.5V
电源电压U＝UL＋U1＝3V＋4.5V＝7.5V
答：电源电压U为7.5V；
（2）解：小灯泡电阻不变，由P=U2R得，灯泡的电阻为RL=U2P额=(3V)20.9W=10Ω
闭合开关S1，开关S2接b，小灯泡与电阻R2串联，此时通过小灯泡L的电流
IL=I'=URL+R2=7.5V10Ω+65Ω=0.1A
小灯泡L消耗的电功率PL=(IL)2RL=(0.1A)2×10Ω=0.1W
答：闭合开关S1，开关S2接b，小灯泡L消耗的电功率为0.1W。
【解析】【分析】（1）根据电功率和电压的比值， 计算电流；根据电流和在的乘积，计算电压；利用串联电路大于规律计算总电压；
（2）根据用电器的电压和电功率，计算电阻；利用总电压和总电阻的比值， 计算电流，结合电流和电阻，可以计算用电器的电功率。A.抽油烟机
B.电风扇
C.电烤箱
D.电视机
实验次数
I1/A
I2/A
I/A
1
0.09
0.10
0.19
2
0.18
0.20
0.38
3
0.27
0.30
0.56
实验次数
I1/A
I2/A
I/A
1
0.12
0.10
0.22
2
0.12
0.15
0.27
3
0.18
0.15
0.33
