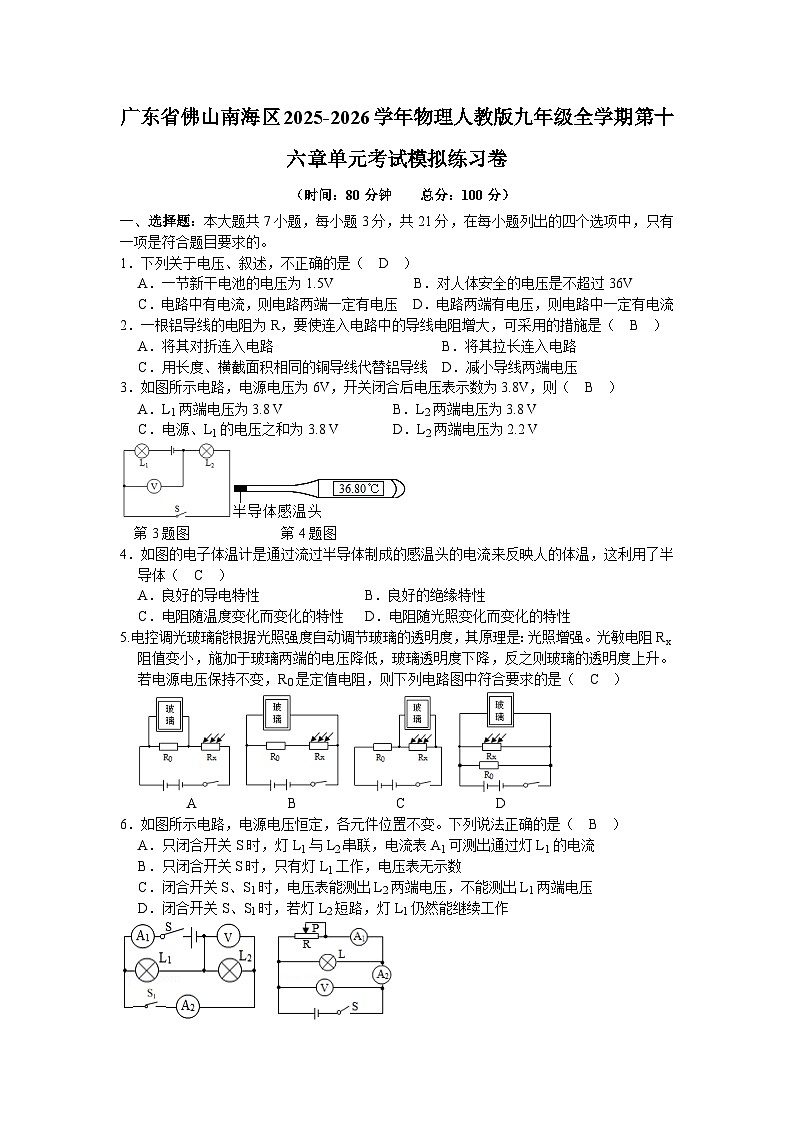

【含解析】广东省佛山南海区2025-2026学年物理人教版九年级全学期第一十六章单元考试模拟练习卷

这是一份【含解析】广东省佛山南海区2025-2026学年物理人教版九年级全学期第一十六章单元考试模拟练习卷，共6页。试卷主要包含了下列关于电压、叙述，不正确的是等内容，欢迎下载使用。
选择题：本大题共7小题，每小题3分，共21分，在每小题列出的四个选项中，只有一项是符合题目要求的。
1．下列关于电压、叙述，不正确的是（ D ）
A．一节新干电池的电压为1.5V B．对人体安全的电压是不超过36V
C．电路中有电流，则电路两端一定有电压 D．电路两端有电压，则电路中一定有电流
2．一根铝导线的电阻为R，要使连入电路中的导线电阻增大，可采用的措施是（ B ）
A．将其对折连入电路 B．将其拉长连入电路
C．用长度、横截面积相同的铜导线代替铝导线 D．减小导线两端电压
3．如图所示电路，电源电压为6V，开关闭合后电压表示数为3.8V，则（ B ）
A．L1两端电压为3.8 V B．L2两端电压为3.8 V
C．电源、L1的电压之和为3.8 V D．L2两端电压为2.2 V
第3题图 第4题图
4．如图的电子体温计是通过流过半导体制成的感温头的电流来反映人的体温，这利用了半导体（ C ）
A．良好的导电特性 B．良好的绝缘特性
C．电阻随温度变化而变化的特性 D．电阻随光照变化而变化的特性
5.电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照增强。光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃的透明度上升。若电源电压保持不变，R0是定值电阻，则下列电路图中符合要求的是（ C ）

A B C D
6．如图所示电路，电源电压恒定，各元件位置不变。下列说法正确的是（ B ）
A．只闭合开关S时，灯L1与L2串联，电流表A1可测出通过灯L1的电流
B．只闭合开关S时，只有灯L1工作，电压表无示数
C．闭合开关S、S1时，电压表能测出L2两端电压，不能测出L1两端电压
D．闭合开关S、S1时，若灯L2短路，灯L1仍然能继续工作

第6题图 第7题图

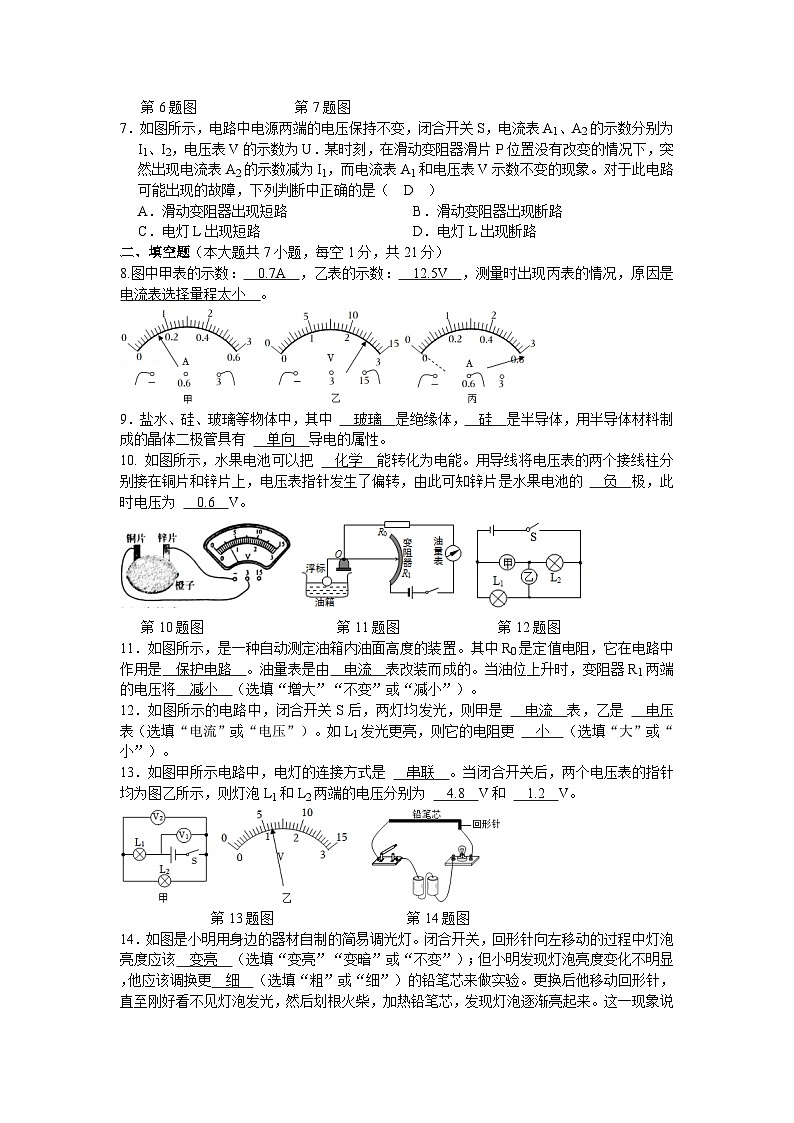

7．如图所示，电路中电源两端的电压保持不变，闭合开关S，电流表A1、A2的示数分别为I1、I2，电压表V的示数为U．某时刻，在滑动变阻器滑片P位置没有改变的情况下，突然出现电流表A2的示数减为I1，而电流表A1和电压表V示数不变的现象。对于此电路可能出现的故障，下列判断中正确的是（ D ）
A．滑动变阻器出现短路B．滑动变阻器出现断路
C．电灯L出现短路D．电灯L出现断路
二、填空题（本大题共7小题，每空1分，共21分）
8.图中甲表的示数： 0.7A ，乙表的示数： 12.5V ，测量时出现丙表的情况，原因是 电流表选择量程太小 。
9．盐水、硅、玻璃等物体中，其中 玻璃 是绝缘体， 硅 是半导体，用半导体材料制成的晶体二极管具有 单向 导电的属性。
10. 如图所示，水果电池可以把 化学 能转化为电能。用导线将电压表的两个接线柱分别接在铜片和锌片上，电压表指针发生了偏转，由此可知锌片是水果电池的 负 极，此时电压为 0.6 V。

第10题图 第11题图 第12题图
11．如图所示，是一种自动测定油箱内油面高度的装置。其中R0是定值电阻，它在电路中作用是 保护电路 。油量表是由 电流 表改装而成的。当油位上升时，变阻器R1两端的电压将 减小 （选填“增大”“不变”或“减小”）。
12．如图所示的电路中，闭合开关S后，两灯均发光，则甲是 电流 表，乙是 电压 表（选填“电流”或“电压”）。如L1发光更亮，则它的电阻更 小 （选填“大”或“小”）。
13．如图甲所示电路中，电灯的连接方式是 串联 。当闭合开关后，两个电压表的指针均为图乙所示，则灯泡L1和L2两端的电压分别为 4.8 V和 1.2 V。

第13题图 第14题图
14．如图是小明用身边的器材自制的简易调光灯。闭合开关，回形针向左移动的过程中灯泡亮度应该 变亮 （选填“变亮”“变暗”或“不变”）；但小明发现灯泡亮度变化不明显，他应该调换更 细 （选填“粗”或“细”）的铅笔芯来做实验。更换后他移动回形针，直至刚好看不见灯泡发光，然后划根火柴，加热铅笔芯，发现灯泡逐渐亮起来。这一现象说明，温度越高，铅笔芯的电阻越 小 。

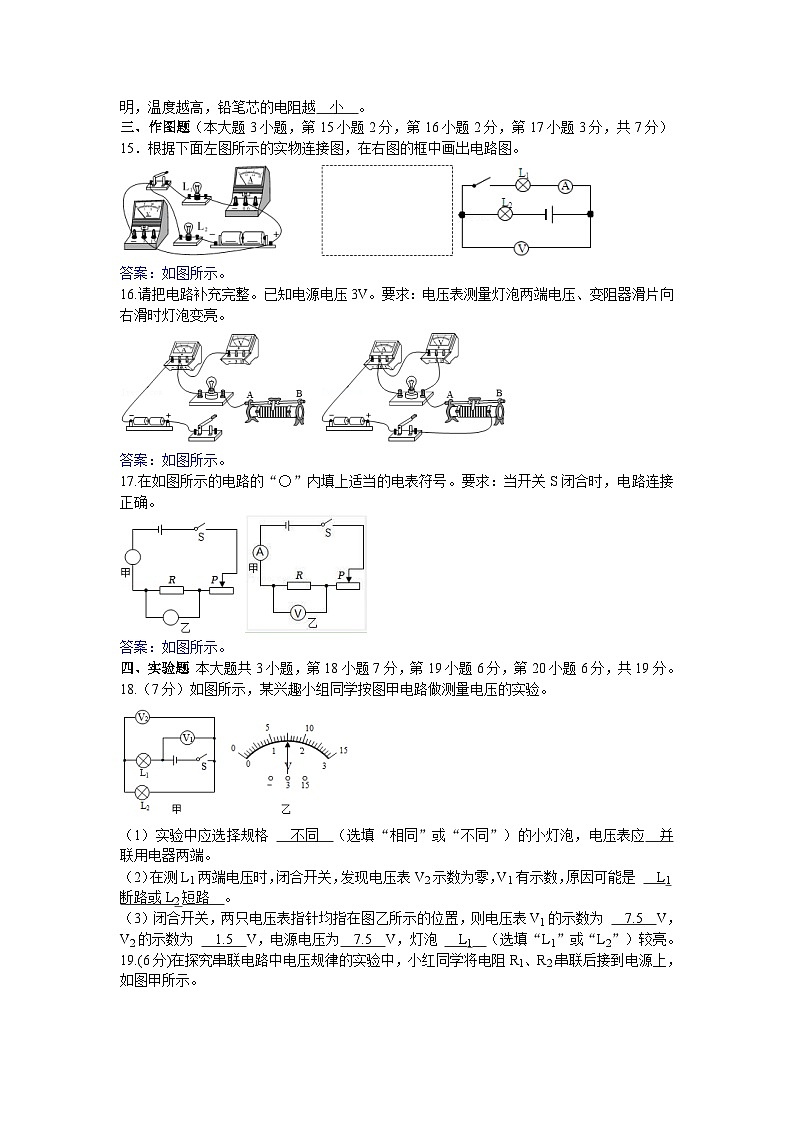

三、作图题（本大题3小题，第15小题2分，第16小题2分，第17小题3分，共7分）
15．根据下面左图所示的实物连接图，在右图的框中画出电路图。
答案：如图所示。
16.请把电路补充完整。已知电源电压3V。要求：电压表测量灯泡两端电压、变阻器滑片向右滑时灯泡变亮。

答案：如图所示。
17.在如图所示的电路的“〇”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。

答案：如图所示。
四、实验题：本大题共3小题，第18小题7分，第19小题6分，第20小题6分，共19分。
18.（7分）如图所示，某兴趣小组同学按图甲电路做测量电压的实验。
（1）实验中应选择规格 不同 （选填“相同”或“不同”）的小灯泡，电压表应 并 联用电器两端。
（2）在测L1两端电压时，闭合开关，发现电压表V2示数为零，V1有示数，原因可能是 L1断路或L2短路 。
（3）闭合开关，两只电压表指针均指在图乙所示的位置，则电压表V1的示数为 7.5 V，V2的示数为 1.5 V，电源电压为 7.5 V，灯泡 L1 （选填“L1”或“L2”）较亮。
19.(6分)在探究串联电路中电压规律的实验中，小红同学将电阻R1、R2串联后接到电源上，如图甲所示。
（1）连接电路前，小红应将开关处于 断开 （选填“闭合”或“断开”）状态。
（2）小红正确连接好电路，准备闭合开关时突然发现，电压表的指针偏转如图乙所示，原因是 电压表没有调零 。
（3）小红更换电阻并多次实验，将实验数据记录在表中，分析表中数据可以得出初步结论 串联电路的总电压等下各部分电压之和 。
（4）进行多次实验的目的是： 得出普遍性的规律 。
（5）在测量R1两端电压时，保持电压表B接点不动，只断开C接点，并改接到A接点上，此方法 不能 （选填“能”或“不能”）测出R1两端电压，原因是 电压表正负接线柱接反了 。
20.（6分）在探究影响导体电阻大小的因素时，小明作出了如下猜测：导体的电阻可能与①导体的长度有关；②导体的横截面积有关；③导体的材料有关。实验室提供了4根电阻丝，其规格和材料如下表。
（1）实验中，电路如图所示，在M、N之间分别接上不同的导体，闭合开关，观察 电流表示数的大小 来比较电阻的大小。
（2）为了验证上述猜想①，应选用编号 A、B 两根电阻丝分别接入电路进行实验。如果选用 A、D两根电阻丝进行实验，是为了验证猜想 ③ （填序号）。
（3）如果选用 A、C两根电阻丝分别接入电路中，电流表示数出现不同。可得出结论：当导体的材料和长度相同时， 导体的电阻与横截面积有关 。
（4）若将电路中的电流表更换成小灯泡，可以通过观察 小灯泡的亮度 判断电阻丝阻值的大小，但不足之处： 如果所选电阻丝的阻值相差太小，灯泡的亮度变化不明显，因此不能根据灯泡亮度的变化来判断接入的电阻丝的阻值变化情况 。
五、计算题（本大题共2小题，第21小题6分，第22小题7分，共13分）
21．（6分）如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表两极对调后示数为3V．求：
（1）灯L1两端的电压。
（2）电源电压。
（3）当S1、S3闭合，S2断开时，电压表的示数为多少？
解：（1）当S1闭合，S2、S3断开时，两灯泡串联，电压表测L1两端的电压，
所以U1＝6V，
（2）当S1、S3断开，S2闭合时，两灯泡串联，电压表两极对调后，电压表测L2两端的电压，所以U2＝3V，电源的电压U＝U1+U2＝6V+3V＝9V；
（3）当S1、S3闭合，S2断开时，灯泡L2被短路，电路为L1的简单电路，电压表测电源的电压，所以此时电压表的示数为9V。
22．（7分）如图所示电路中，电源电压不变，当开关S断开时，V1的示数为5V，V2的示数为7V；当开关S闭合时，V1的示数为9V，V2的示数为5.4V．求：
（1）电源的电压为多少？
（2）开关S断开时，每盏灯两端的电压各为多少？
（3）开关S闭合后，每盏灯两端的电压各为多少？
解：（1）当开关S闭合时，L3被短路，L1与L2串联，电压表V1测L1与L2的总电压，即电源的电压，则电源的电压U＝9V；
（2）当开关S断开时，三灯泡串联，V1测L1与L2的电压之和，V2测灯泡L1与L3两端的电压之和，因为串联电路中总电压等于各分电压之和，所以L3两端的电压为：
U3＝U﹣UV 1＝9V﹣5V＝4V；
L2两端的电压为：U2＝U﹣UV 2＝9V﹣7V＝2V；
L1两端的电压为：U1＝U﹣U2﹣U3＝9V﹣2V﹣4V＝3V。
（3）当开关闭合时，L3被短路，L3两端的电压U3′＝0V；L1与L2串联，V2测量L1两端的电压，所以L1两端的电压U1′＝5.4V；因为串联电路中总电压等于各分电压之和，
所以L2两端的电压为：U2′＝U﹣U1′＝9V﹣5.4V＝3.6V。
六、综合能力题（本大题共3小题，第23小题7分，第24、25小题各6分，共19分）
23．（1）2021年10月16日，神舟十三号载人飞船发射成功，中国走在全球太空探索前沿。火箭的燃料使用液态氢，主要是因为它的 热值 大。
（2）如图甲，三合一充电器给三部手机同时充电。若拔掉其中一部手机，则通过充电器的总电流将 变小 （选填“变大”“变小”或“不变”）；如图乙，电源电压为3V，电压表测的是 L1 两端的电压。若电压表的示数如图丙，则L2两端的电压是 2.5 V。
（3）如图丁所示的电路中，闭合开关S后，两灯均发光，则甲是 电流表 ，乙是 电压表 （均选填“电流表”或“电压表”）。
（4）在相同的日照情况下，城市地区比郊区升温较 快 （选填“快”或“慢”），其主原因是城市建筑群密集、柏油路和水泥路比郊区的土壤、植被具有更大的吸热率和更小的比热容。
24．有些汽车前挡风玻璃上的刮水器能够随着雨量的大小，刮水的速度会相应地发生变化，雨停后，刮水器自动停止工作，小珠查阅了相关资料后，自制了如图甲所示的雨水检测金属网（以下简称检测网）并设计了如图乙所示的模拟电路进行探究。
（1）小珠按照设计的电路图连接电路，检测网未放入水中，电流表无示数；将检测网放入雨水中，电流表有示数。这表明雨水是 导体 （选填“导体”或“绝缘体”）。小华通过观察电路中 电流表示数 的变化来判断电动机转速的变化，从而反映出刮水器刮水速度的变化。
（2）将检测网竖立并缓慢浸入雨水中进行实验，分析数据可知，金属网浸入雨水中的深度越深，电流表的示数越大，这说明a、b间接入电路的电阻 变小 （选填“变大”或“变小”）。我们知道，影响导体电阻的大小的因素有：导体的 材料 、长度和横截面积，由此可知：a、b间接入电路的电阻变化是由导体的 横截面积 变化引起的。
（3）小珠设计的电路在无雨水时，电动机不能转动，可是这样无法实现无雨时的车窗清洗，请你帮助小珠，在图乙电路中，用笔画代替导线，加装一个开关解决此问题。
答案：如图所示。
25．（6分）阅读短文，回答问题。
首次实现常温超导
各种金属导体中，银的导电性能是最好的，但还是有电阻存在.在1911年，物理学家首次在低于﹣268.8℃的环境中发现汞的超导现象，即电流可以在超导材料中零电阻通过.这种超导效应一直是在超低温下才能观察到。在2020年10月14日，罗切斯特大学在《自然》发表其研究人员首次在高达15℃的温度下，观察到常温超导现象.但这次研究人员创造的常温超导材料，也存在严重的限制，他们观察到的超导现象，是在2670亿帕的压强条件下实现的，这是和地心处压强相当的超高压条件。
如果把超导现象应用于实际，会给人类带来很大的好处。在发电厂发电、输送电能等方面若能采用超导材料，就可以大大降低由于电阻引起的电能损耗。
（1）超导材料达到一定条件时，其电阻就能降到 0 Ω，此时，若在正常工作的电路中，超导体两端电压为 0 V。
（2）在低于﹣268.8℃的环境中的汞的内能 大于 （选填“等于”或“大于”）零。
（3）罗切斯特大学创造的常温超导材料，存在的限制是所需 压强 太高，无法在正常状态下实现。
（4）设想一下，如果“常温常压超导”进入工业化，为了节能，超导材料 不可以 （选填“可以”或“不可以”）用于制造电热水壶，原因是 根据Q＝I2Rt，超导材料电阻为零，电流通过超导材料无法产生电热 。
编号
材料
长度/m
横截面积/mm2
电流表示数/A
A
镍铬合金
0.25
1.0
0.3
B
镍铬合金
0.5
1.0
0.15
C
镍铬合金
0.25
2.0
0.6
D
锰铜合金
0.25
1.0
0.4
