【含解析】广东省佛山南海区2025-2026学年物理人教版九年级全学期第一十九章单元考试模拟练习卷

这是一份【含解析】广东省佛山南海区2025-2026学年物理人教版九年级全学期第一十九章单元考试模拟练习卷，共5页。试卷主要包含了单项选择题，填空题，作图题，计算题，综合能力题等内容，欢迎下载使用。

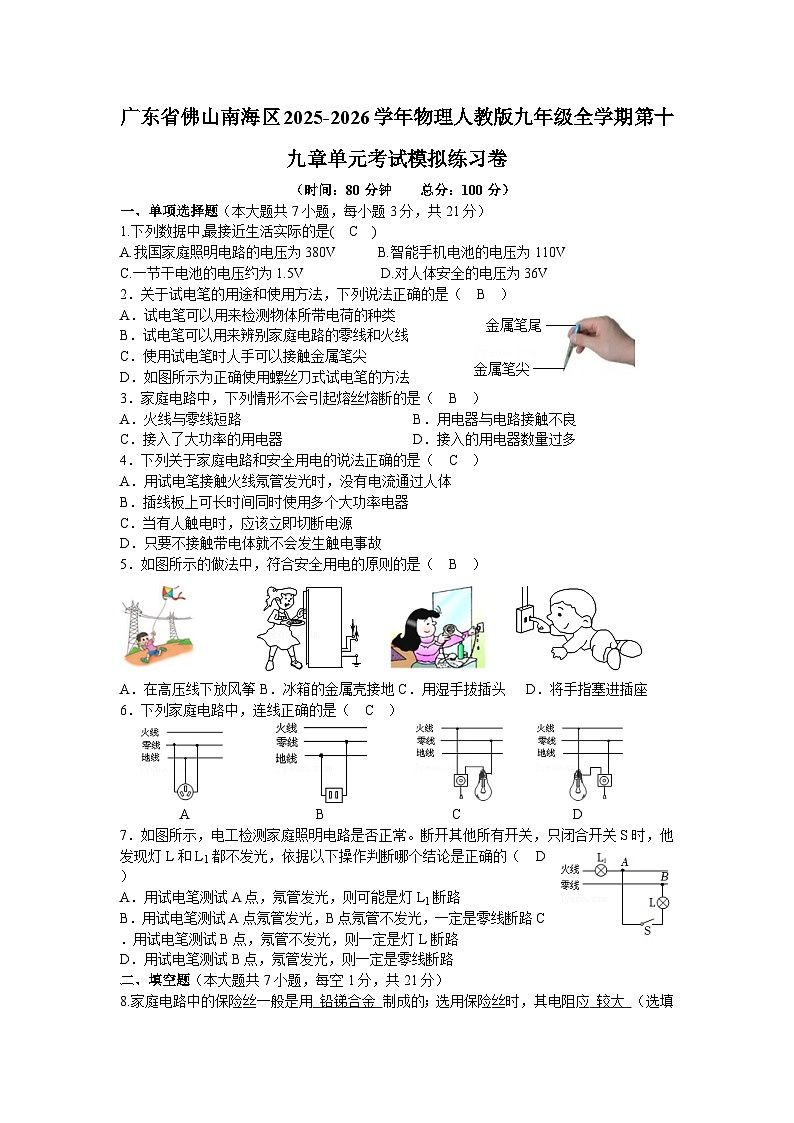

一、单项选择题（本大题共7小题，每小题3分，共21分）
1.下列数据中,最接近生活实际的是( C )
A.我国家庭照明电路的电压为380V B.智能手机电池的电压为110V
C.一节干电池的电压约为1.5V D.对人体安全的电压为36V
2．关于试电笔的用途和使用方法，下列说法正确的是（ B ）
A．试电笔可以用来检测物体所带电荷的种类
B．试电笔可以用来辨别家庭电路的零线和火线
C．使用试电笔时人手可以接触金属笔尖
D．如图所示为正确使用螺丝刀式试电笔的方法
3．家庭电路中，下列情形不会引起熔丝熔断的是（ B ）
A．火线与零线短路B．用电器与电路接触不良
C．接入了大功率的用电器D．接入的用电器数量过多
4．下列关于家庭电路和安全用电的说法正确的是（ C ）
A．用试电笔接触火线氖管发光时，没有电流通过人体
B．插线板上可长时间同时使用多个大功率电器
C．当有人触电时，应该立即切断电源
D．只要不接触带电体就不会发生触电事故
5．如图所示的做法中，符合安全用电的原则的是（ B ）

A．在高压线下放风筝B．冰箱的金属壳接地C．用湿手拔插头 D．将手指塞进插座
6．下列家庭电路中，连线正确的是（ C ）

A B C D
7．如图所示，电工检测家庭照明电路是否正常。断开其他所有开关，只闭合开关S时，他发现灯L和L1都不发光，依据以下操作判断哪个结论是正确的（ D ）
A．用试电笔测试A点，氖管发光，则可能是灯L1断路
B．用试电笔测试A点氖管发光，B点氖管不发光，一定是零线断路C．用试电笔测试B点，氖管不发光，则一定是灯L断路
D．用试电笔测试B点，氖管发光，则一定是零线断路
二、填空题（本大题共7小题，每空1分，共21分）

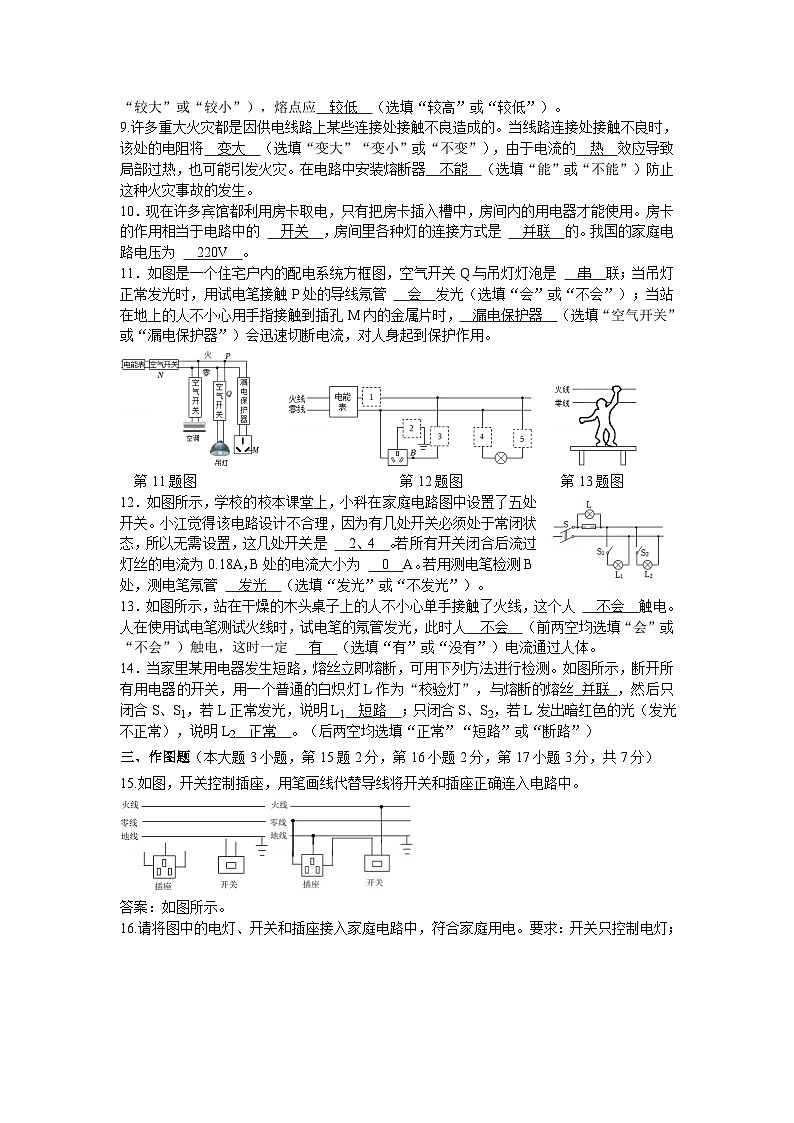

8.家庭电路中的保险丝一般是用 铅锑合金 制成的；选用保险丝时，其电阻应 较大 （选填“较大”或“较小”），熔点应 较低 （选填“较高”或“较低”）。
9.许多重大火灾都是因供电线路上某些连接处接触不良造成的。当线路连接处接触不良时，该处的电阻将 变大 （选填“变大”“变小”或“不变”），由于电流的 热 效应导致局部过热，也可能引发火灾。在电路中安装熔断器 不能 （选填“能”或“不能”）防止这种火灾事故的发生。
10．现在许多宾馆都利用房卡取电，只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路中的 开关 ，房间里各种灯的连接方式是 并联 的。我国的家庭电路电压为 220V 。
11．如图是一个住宅户内的配电系统方框图，空气开关Q与吊灯灯泡是 串 联；当吊灯正常发光时，用试电笔接触P处的导线氖管 会 发光（选填“会”或“不会”）；当站在地上的人不小心用手指接触到插孔M内的金属片时， 漏电保护器 （选填“空气开关”或“漏电保护器”）会迅速切断电流，对人身起到保护作用。

第11题图 第12题图 第13题图
12．如图所示，学校的校本课堂上，小科在家庭电路图中设置了五处开关。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是 2、4 。若所有开关闭合后流过灯丝的电流为0.18A，B处的电流大小为 0 A。若用测电笔检测B处，测电笔氖管 发光 （选填“发光”或“不发光”）。
13．如图所示，站在干燥的木头桌子上的人不小心单手接触了火线，这个人 不会 触电。人在使用试电笔测试火线时，试电笔的氖管发光，此时人 不会 （前两空均选填“会”或“不会”）触电，这时一定 有 （选填“有”或“没有”）电流通过人体。
14．当家里某用电器发生短路，熔丝立即熔断，可用下列方法进行检测。如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝 并联 ，然后只闭合S、S1，若L正常发光，说明L1 短路 ；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2 正常 。（后两空均选填“正常”“短路”或“断路”）
三、作图题（本大题3小题，第15题2分，第16小题2分，第17小题3分，共7分）
15.如图，开关控制插座，用笔画线代替导线将开关和插座正确连入电路中。
答案：如图所示。
16.请将图中的电灯、开关和插座接入家庭电路中，符合家庭用电。要求：开关只控制电灯；

答案：如图所示。
17．小明走进教室后，闭合开关S1，两盏日光灯全部发光；闭合开关S2，墙壁上的电风扇开始工作（电风扇用M来表示），请你在图中画出符合上述要求的电路。

答案：如图所示。
四、计算题（本大题共2小题，第18小题6分，第19小题7分，共13分）
18.（6分）电视机可以用遥控器关机而不断开电源，这种功能叫做待机功能，这一功能虽给人们带来了方便，但电视机在待机状态下仍然要消耗电能却鲜为人知。例如，小明家的一台34寸彩色电视机的待机功率大约是10W．假如他家每天平均看4h电视，看完电视后总是用遥控器关机而不断开电源。试计算：
（1）小明家因这台电视机待机，在一年（365天）浪费的电能是多少千瓦时？
（2）请你就电视机待机功能的正确使用方法提出建议。
解：（1）小明家电视机一年的待机时间为：t＝（24﹣4）h×365＝7300h，
一年待机消耗的电能为：W＝Pt＝0.01kW×7300h＝73kW•h；
（2）长时间不看电视时应采用关机切断电源的方法，而不采用待机的方法。
19.（7分）人们常用测电笔来辨别照明电路中的火线和零线，测电笔内串联有一个电阻值很大的高值电阻，已知某测电笔内高值电阻为2.2MΩ，人通常的电阻为2.2kΩ，安全电流为10mA，灯泡的电阻约为200Ω。
（1）下列两图中符合安全用电原则的是 甲 图。
（2）如图甲，开关闭合时，某同学正在使用该测电笔测试A点，计算此时通过该同学身体的电流。
（3）如图乙，开关断开时，灯泡不发光，当用手接触B点时，通过人体的电流为多大？会不会造成触电事故？
解：（1）灯泡和开关的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；所以甲图的接法符合安全用电原则。
（2）照明电路电压U＝220V，高值电阻R＝2.2MΩ，人通常的电阻为2.2kΩ，
通过该同学身体的电流：I＝＝≈9.99×10﹣5A；
（3）如图乙，开关断开时，灯泡不发光，当用手接触B点时，通过人体的电流为：
I′＝＝≈0.092A＝92mA＞10mA，所以会发生触电。
六、综合能力题（本大题共3小题，第20小题14分，第21、22小题各12分，共38分）
20．（7分）亲爱的同学，请利用你所掌握的实验技能回答下列问题。
（1）如图1，这是一种家用电力检测仪的部分截图，它当前测量的是 电功率 （填物理量），示数是 790.0W 。
（2）如图2所示，这是某试电笔的结构图，其外壳为透明绝缘体，安装时 能 （选填“能”或“不能”）调换氖管与电阻的位置，使用时，手 要 （选填“要”或“不要”）接触笔卡。
（3）家庭电路中，检测电路故障时，电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡），放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图3所示，当S闭合时，再逐一闭合S1、S2、S3（每次只闭合其中的一个开关）可能出现下列几种现象，请你根据所提供的现象判断电路的状态（选填“短路”“断路”或“正常”）。
①L0不亮，说明该支路 断路 。
②L0正常发光，说明该支路 短路 。
③L0发光呈暗红色，说明该支路 正常 。
21．如图所示是小雷设计的部分家庭电路示意图，他与爸爸共同按图进行布线安装。完成连接后，两人同时闭合总开关S及开关S1时，灯泡L1闪一下便熄灭，家中所有用电器停止工作。为确定发生故障的元件进行了如下的探究：请你回答下列问题：
（1）若要通过插座判断家中电路是否有电，则测电笔应插入插座的 右 （选填“左”或“右”）孔；
（2）检测结果是测电笔氖管不发光，可判断是哪根进户线发生开路？ 火线 ，则应检查 熔断器 所在的位置；（选填“灯泡L1”或“熔断器”）；
（3）确定上述开路故障后，经排查，小雷猜想发生断电的原因可能是：灯泡L₁内部短路或插座内部短路。于是将熔断器更换为“220V”的检测灯泡L2；
①闭合开关S、S1，检测灯泡L2正常发光，L1不发光，上述现象能否判断一定是灯泡L1内部短路？ 能 （选填“能”或“不能”），理由是 L2两端的电压为220V ；
②断开开关S1，检测灯泡L2正常发光，这一现象能否判断一定是插座内部短路？ 能 （选填“能”或“不能”），理由是 L2两端的电压为220V 。
22．（6分）阅读下列短文，回答问题。
漏电保护断路器
电给我们带来便利的同时也带来安全隐患，根据安全用电要求，现在，许多用户特别是新建楼房的电路中除了要安装防止电流过大的空气断路器（俗称“空气开关”）外，还必须安装如图甲所示的漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中。
家用漏电保护断路器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中I3为零，进户线中流入的电流I1和流出的电流I2相等。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，I1和I2就会造成不相等，当I1和I2的差异达到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断路器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）漏电保护断路器实质上就是一个 开关 （选填“电源”“用电器”或“开关”）。
（2）家庭电路电流过大的原因有 短路 （只需答一个原因），当家庭电路电流过大时，漏电保护断路器 不能 （选填“能”或“不能”）自动切断电路。
（3）如果电路中发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为 I1＝I2+I3 。
（4）站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为3000Ω，人与地面、电线等的接触电阻为2500Ω，电路中安装了规格为如图丁所示的漏电保护断路器，该漏电保护断路器 能 （选填“能”或“不能”）及时断开电路。
（5）漏电保护器的试验电路，由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，下列试验电路的连接符合要求的是 C 。
