【含解析】广东省佛山南海区2025-2026学年物理人教版九年级全学期第一十七章单元考试模拟练习卷

这是一份【含解析】广东省佛山南海区2025-2026学年物理人教版九年级全学期第一十七章单元考试模拟练习卷，共7页。试卷主要包含了选择题，填空题，作图题，计算题，综合能力题等内容，欢迎下载使用。

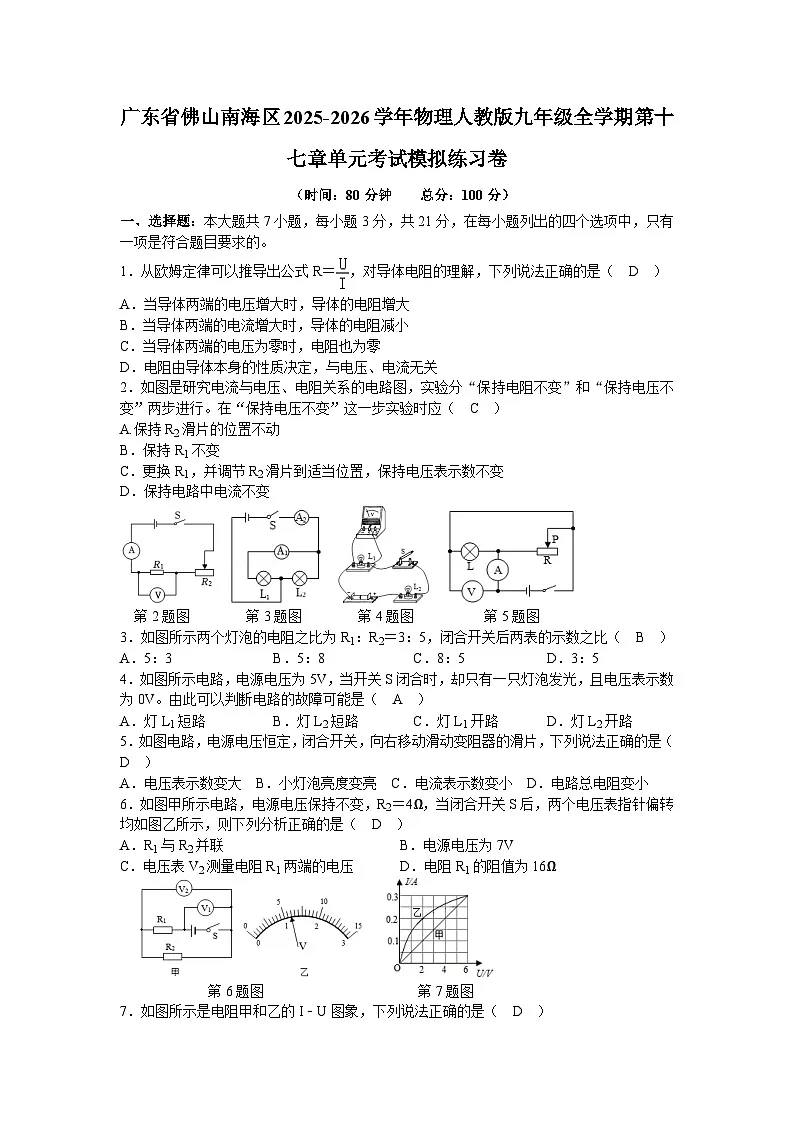

一、选择题：本大题共7小题，每小题3分，共21分，在每小题列出的四个选项中，只有一项是符合题目要求的。
1．从欧姆定律可以推导出公式R＝，对导体电阻的理解，下列说法正确的是（ D ）
A．当导体两端的电压增大时，导体的电阻增大
B．当导体两端的电流增大时，导体的电阻减小
C．当导体两端的电压为零时，电阻也为零
D．电阻由导体本身的性质决定，与电压、电流无关
2．如图是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。在“保持电压不变”这一步实验时应（ C ）
A.保持R2滑片的位置不动
B．保持R1不变
C．更换R1，并调节R2滑片到适当位置，保持电压表示数不变
D．保持电路中电流不变

第2题图 第3题图 第4题图 第5题图
3．如图所示两个灯泡的电阻之比为R1：R2＝3：5，闭合开关后两表的示数之比（ B ）
A．5：3B．5：8C．8：5D．3：5
4．如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。由此可以判断电路的故障可能是（ A ）
A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路
5．如图电路，电源电压恒定，闭合开关，向右移动滑动变阻器的滑片，下列说法正确的是（ D ）
A．电压表示数变大 B．小灯泡亮度变亮 C．电流表示数变小 D．电路总电阻变小
6．如图甲所示电路，电源电压保持不变，R2＝4Ω，当闭合开关S后，两个电压表指针偏转均如图乙所示，则下列分析正确的是（ D ）
A．R1与R2并联 B．电源电压为7V
C．电压表V2测量电阻R1两端的电压 D．电阻R1的阻值为16Ω

第6题图 第7题图
7．如图所示是电阻甲和乙的I﹣U图象，下列说法正确的是（ D ）

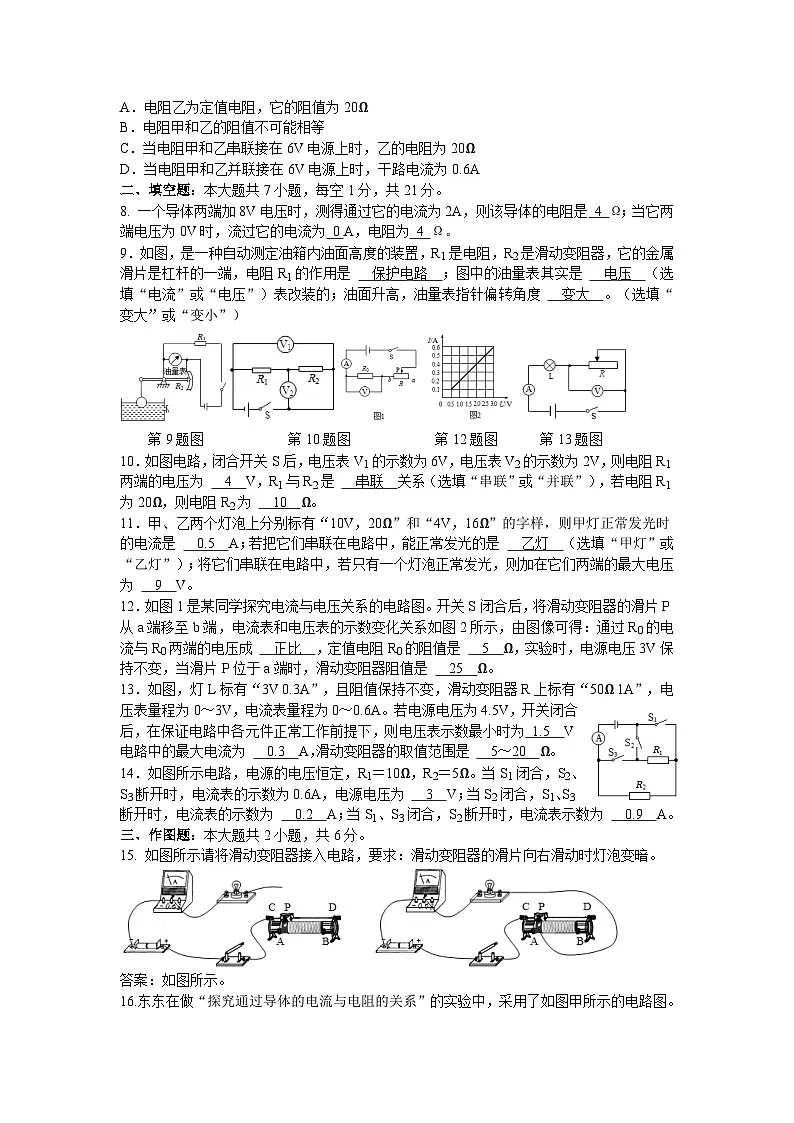

A．电阻乙为定值电阻，它的阻值为20Ω
B．电阻甲和乙的阻值不可能相等
C．当电阻甲和乙串联接在6V电源上时，乙的电阻为20Ω
D．当电阻甲和乙并联接在6V电源上时，干路电流为0.6A
二、填空题：本大题共7小题，每空1分，共21分。
8. 一个导体两端加8V电压时，测得通过它的电流为2A，则该导体的电阻是 4 Ω；当它两端电压为0V时，流过它的电流为 0 A，电阻为 4 Ω。
9．如图，是一种自动测定油箱内油面高度的装置，R1是电阻，R2是滑动变阻器，它的金属滑片是杠杆的一端，电阻R1的作用是 保护电路 ；图中的油量表其实是 电压 （选填“电流”或“电压”）表改装的；油面升高，油量表指针偏转角度 变大 。（选填“变大”或“变小”）

第9题图 第10题图 第12题图 第13题图
10．如图电路，闭合开关S后，电压表V1的示数为6V，电压表V2的示数为2V，则电阻R1两端的电压为 4 V，R1与R2是 串联 关系（选填“串联”或“并联”），若电阻R1为20Ω，则电阻R2为 10 Ω。
11．甲、乙两个灯泡上分别标有“10V，20Ω”和“4V，16Ω”的字样，则甲灯正常发光时的电流是 0.5 A；若把它们串联在电路中，能正常发光的是 乙灯 （选填“甲灯”或“乙灯”）；将它们串联在电路中，若只有一个灯泡正常发光，则加在它们两端的最大电压为 9 V。
12．如图1是某同学探究电流与电压关系的电路图。开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图2所示，由图像可得：通过R0的电流与R0两端的电压成 正比 ，定值电阻R0的阻值是 5 Ω，实验时，电源电压3V保持不变，当滑片P位于a端时，滑动变阻器阻值是 25 Ω。
13．如图，灯L标有“3V 0.3A”，且阻值保持不变，滑动变阻器R上标有“50Ω 1A”，电压表量程为0～3V，电流表量程为0～0.6A。若电源电压为4.5V，开关闭合后，在保证电路中各元件正常工作前提下，则电压表示数最小时为 1.5 V电路中的最大电流为 0.3 A，滑动变阻器的取值范围是 5～20 Ω。
14．如图所示电路，电源的电压恒定，R1＝10Ω，R2＝5Ω。当S1闭合，S2、S3断开时，电流表的示数为0.6A，电源电压为 3 V；当S2闭合，S1、S3断开时，电流表的示数为 0.2 A；当S1、S3闭合，S2断开时，电流表示数为 0.9 A。
三、作图题：本大题共2小题，共6分。
15. 如图所示请将滑动变阻器接入电路，要求：滑动变阻器的滑片向右滑动时灯泡变暗。

答案：如图所示。

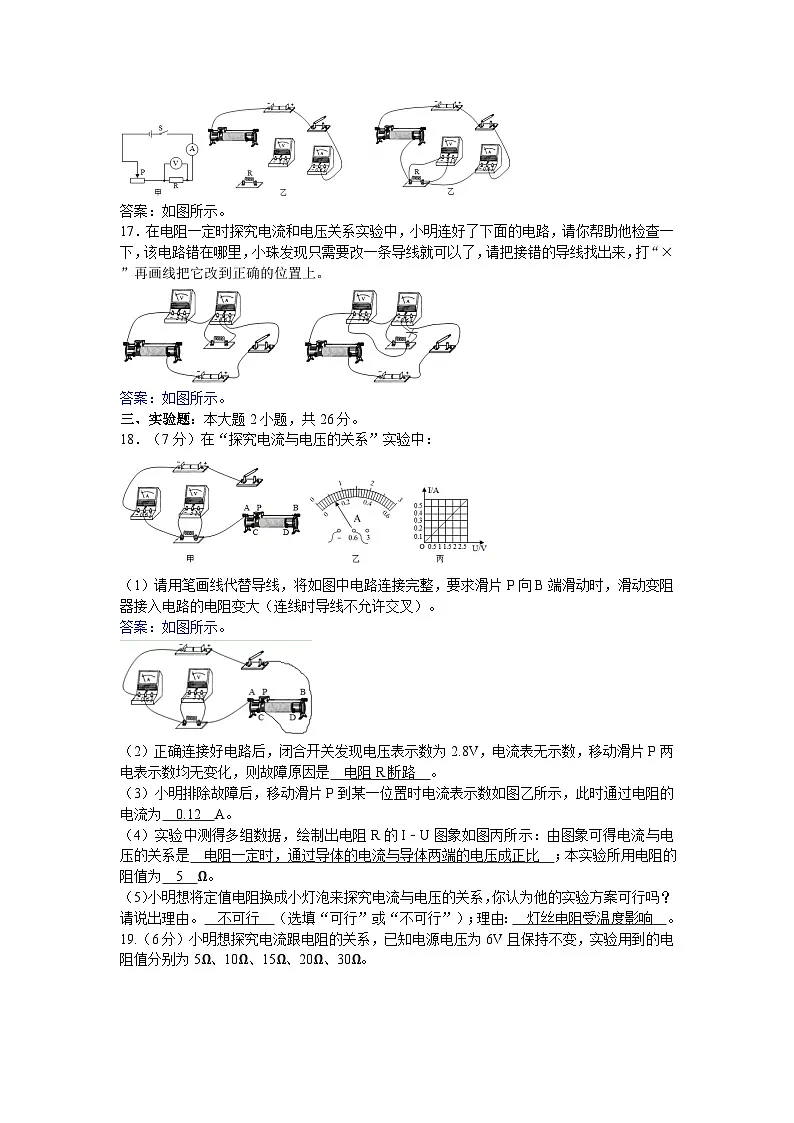

16.东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图。

答案：如图所示。
17．在电阻一定时探究电流和电压关系实验中，小明连好了下面的电路，请你帮助他检查一下，该电路错在哪里，小珠发现只需要改一条导线就可以了，请把接错的导线找出来，打“×”再画线把它改到正确的位置上。

答案：如图所示。
三、实验题：本大题2小题，共26分。
18．（7分）在“探究电流与电压的关系”实验中：
（1）请用笔画线代替导线，将如图中电路连接完整，要求滑片P向B端滑动时，滑动变阻器接入电路的电阻变大（连线时导线不允许交叉）。
答案：如图所示。
（2）正确连接好电路后，闭合开关发现电压表示数为2.8V，电流表无示数，移动滑片P两电表示数均无变化，则故障原因是 电阻R断路 。
（3）小明排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过电阻的电流为 0.12 A。
（4）实验中测得多组数据，绘制出电阻R的I﹣U图象如图丙所示：由图象可得电流与电压的关系是 电阻一定时，通过导体的电流与导体两端的电压成正比 ；本实验所用电阻的阻值为 5 Ω。
（5）小明想将定值电阻换成小灯泡来探究电流与电压的关系，你认为他的实验方案可行吗？请说出理由。 不可行 （选填“可行”或“不可行”）；理由： 灯丝电阻受温度影响 。
19.（6分）小明想探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验用到的电阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω。
（1）小明连接了如图甲电路，闭合开关前，滑片P应置于 b (选填“a”或“b”）端。根据测出的数据绘制了图乙图象。可以得出结论 电压一定时，电流与电阻成反比 。
（2）操作过程中，小明接入5Ω电阻，记录数据。换接10Ω电阻后，应向 b (选填“a”或“b”）端移动滑片，移动滑片过程中眼睛应该注视 电压表 (选填“电流表”“电压表”或“滑片”），将滑片移动到恰当位置后，再记录 电流表 (选填“电流表”或“电压表”）的示数。
（3）为了采集到乙图中标记的五组数据，应选取最大阻值不小于 30 Ω的滑动变阻器。
20.（6分）小明在伏安法测电阻Rx的实验中，连接了如图甲所示的电路。
（1）在连接电路的过程中，开关必须断开，且将滑动变阻器的滑片P移到最 右 （选填“左”或“右”端），连接电路后，闭合开关，调节滑动变阻器滑片，观察到电压表和电流表示数如图乙所示，他记下数据并算出待测电阻Rx的阻值为 6.25 Ω。测得三组对应的电压值和电流值，最后算出电阻的 平均值 ，这种方法的优点 减小实验误差 。
（2）若实验中只有一个电压表和一个已知阻值为R0的定值电阻，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx的阻值，请将实验步骤补充完整。
①闭合开关S、断开开关S1，用电压表测出待测电阻Rx两端的电压为U1；
② 闭合开关S和S1 ，用电压表测出电源电压为U；
③则未知电阻Rx阻值的表达式：Rx＝ （用U、U1和R0表示）。
四、计算题（本大题共2小题，第21小题6分，第22小题7分，共13分）
21．（6分）如图所示的电路中，电源电压保持不变，R1的阻值为10Ω，依次闭合开关S1、S2，电流表的示数从0.3A增加到0.7A。求：
（1）通过R2的电流；
（2）电源电压；
（3）R2阻值。
解：（1）S1闭合时，电路中只有R1接入电路，电流表测电路的电流；故I1＝0.3A，
S1，S2都闭合时，R1、R2并联接入电路，电流表测干路电流，则I总＝0.7A，
由并联电路各支路互不影响，通过R1的电流不变，
则根据并联电路干路电流等于各支路电流之和可得通过R2的电流：
I2＝I总﹣I1＝0.7A﹣0.3A＝0.4A；
（2）由并联电路电压的规律和欧姆定律I＝可得，电源电压：
U＝U2＝U1＝I1R1＝0.3A×10Ω＝3V；
（3）由I＝可得：R2＝＝＝7.5Ω。
22．（7分）如图是物理兴趣小组设计的身高、体重测量仪的原理图。电源UA的电压为3V，电源UB的电压大小未知，电压表量程为0～15V；脚踏板下方有压敏电阻R1其阻值随压力F大小变化规律如表格所示。滑动变阻器R2是竖直固定放置的电阻棒，其滑片P可以随身高的变化竖直上下移动，其接入电路的阻值与接入电路的长度成正比。同时闭合开关S1、S2，身高h1＝160cm的小红站在踏板上时，电流表A1的示数为0.15A，此时滑片恰好在R中点，电压表示数为14.4V，电流表A2的示数为0.36A；若身高h2＝140cm的小明站在踏板上时，电压表示数为12V，电流表A2的示数为0.6A。求：
（1）小红的重力；
（2）滑动变阻器R2的最大阻值；
（3）电源UB的电压。
解：（1）小红站在踏板上时，由I＝可知，R1的阻值：R1＝＝＝20Ω，
根据表格数据可知，当R1＝20Ω时，F＝500N，
由于压力等于重力，所以小红的重力：G＝F＝500N；
（2）因串联电路处处电流相等，所以滑动变阻器接入电路的阻值：
R中＝＝＝40Ω，
则滑动变阻器的最大阻值：R＝2R中＝2×40Ω＝80Ω；
（3）因串联电路两端电压等于各部分电压之和，所以由I＝可得：
UB＝14.4V+0.36A×R2。。。。。。①
UB＝12V+0.6A×R2。。。。。。②
联立①②可得：UB＝18V。
五、综合能力题（本大题共3小题，第23小题7分，第24、25小题各6分，共19分）
23．（7分）如图所示是一种烟雾报警器的电路图，电源电压为2.4V，R0是定值电阻，阻值为6Ω。R为光敏电阻。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当报警仪表的示数等于或小于100mA时报警，光敏电阻R的阻值随着光强的关系如表所示。[“光强E”表示光强弱程度的物理量，单位为坎德拉（cd）]
（1）由表中数据可知，当光强增大时，光敏电阻阻值 变小 ；当烟雾浓度增大时，电流表示数 变小 （均选填“变大”“不变”或“变小”）。
（2）正常情况下，当光强为 2 cd时，报警仪表开始报警。若要使该烟雾报警在烟雾浓度更低时也能报警，R0应选用 更大 （选填“更大”或“更小”）阻值的电阻。
（3）由于长时间工作导致电源电压降低为2V，导致了烟雾报警器在正常的烟雾浓度下误报警。在不更换此时电源的情况下，可将R0更换为 2 Ω的电阻就可以正常报警。
（4）如果把报警仪表改成电压表，要求当烟雾浓度增大，仪表示数也增大，则应该把电压表并联在电阻 R （选填“R”或“R0”）两端。
24.（7分）某小组学习了电阻的知识后开展对“液体电阻大小与哪些因素有关”的探究，他们提出了以下猜想：
A.可能与液体的浓度有关；B.可能与液体的体积有关。
实验器材有：两端接有金属接线柱的塑料管、电源、开关、小灯泡、导线，将上述器材组装成如图所示的电路进行实验。请你回答下列问题：
（1）你还能提出一个可利用此装置进行实验探究的合理猜想是： 液体电阻大小可能与液体的横截面积有关 ；
（2）将适量盐水从注水口倒入塑料管中并闭合开关，观察到小灯泡发光，说明盐水是 导体 （选填“导体”或“绝缘体”），其电阻大小可以根据 灯泡的亮度 进行判断；
（3）探究猜想A时，为了改变盐水的浓度，将会向塑料管中添加 盐 （选填“盐”或“清水”）并搅拌均匀。请你对这一方案的可行性进行评估： 灯泡亮度的微小变化不容易观察 ；
（4）探究猜想B时，用注射器缓慢地从塑料管中抽取部分盐水，灯泡的亮度逐渐变暗。于是得出结论：液体浓度一定时，体积越小，电阻越大。分析操作过程及联系所学的“影响导体电阻大小的因素”回答下列问题：①容器内液体体积减小的同时其 横截面积 也在不断减小，导致电阻变大，②这一实验过程是否能完整验证猜想B？ 不能 （选填“能”或“不能”），原因是 没有控制横截面积不变 。
19.（6分）阅读短文，回答问题：
城市轨道交通
2022年11月10日，南通地铁1号线开通运营，南通迈入“地铁时代”。大大缓解南通城市公交运输压力。
南通地铁1号线起于平潮站，止于振兴路站，总长39.182km，平均站间距约1.5km，全部为地下线，南通地铁1号线速度目标值为72km/h；列车采用6节编组B型列车，每节车厢额定载客量200人，采用直流1500V架空接触网受电，地铁电力机车功率为1.2×106W。
在公交运输中，常用“客运效率”来反映交通工具的某项效能，“客运效率”表示每消耗单位能量对应的载客数和运送路程的乘积，即客运效率＝人数×路程/消耗能量。
（1）地铁设计为流线型是为了 减小阻力 ；在水平轨道上高速行驶过程中对地铁车厢的支持力 小于 （选填“大于”“等于”或“小于”）其重力。
（2）地铁运行过程中车轮与轨道摩擦，通过 做功 方式使轨道内能增加。地铁进站后，会根据站台位置打开左、右两侧的车厢门，则控制两侧车厢门的电机是 并联 （“串联”“并联”）的。
（3）某次测试时，地铁机车在大小为5×104N的牵引力作用下，以20m/s的速度匀速正常行驶1000m。此过程中，地铁 D 。
A.受到的阻力为6×104N B.行驶的时间为40s
C.牵引力做的功为5×108J D.牵引力做功的功率为1×106W
（4）地铁人民路站至工农路站间距1.5km，与之对应的路面公交车站路程为4km，公交汽车匀行驶时的牵引力为3000N，额定载客量为50人，每千米消耗燃油0.3kg，则公交汽车的热机效率为 25% 。上班高峰时段满载，地铁机车以速度目标值行驶与这辆公交车的客运效率比值为 4：5 。（公交车燃油的热值4×107J/kg）
（5）压敏电阻是制作制动系统压力传感器的常用元件。如图2为某压敏电阻的控制电路，电源电压U0恒定，RG为压敏电阻，其阻值随压力的变化而变化，R0为定值电阻。当压敏电阻分别为6Ω和12Ω时，电压表的示数分别为9V和6V，则R0＝ 6 Ω；为监测压力大小，现将电压表表盘的相关刻度值转化为对应的总阻值（（R0+RG），则转化后表盘上从左到右相邻两刻度线对应阻值的减小量将 减小 （选填“增大”“不变”或“减小”）。
F/N
0
100
200
300
400
500
600
700
…
R1/Ω
40
36
32
28
24
20
16
12
…
光强E/cd
1
2
3
4
5
6
光敏电阻R/Ω
36
18
12
9
7.2
6
