初中物理人教版（2024）九年级全册（2024）第3节 电阻课后作业题

这是一份初中物理人教版（2024）九年级全册（2024）第3节 电阻课后作业题，共11页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

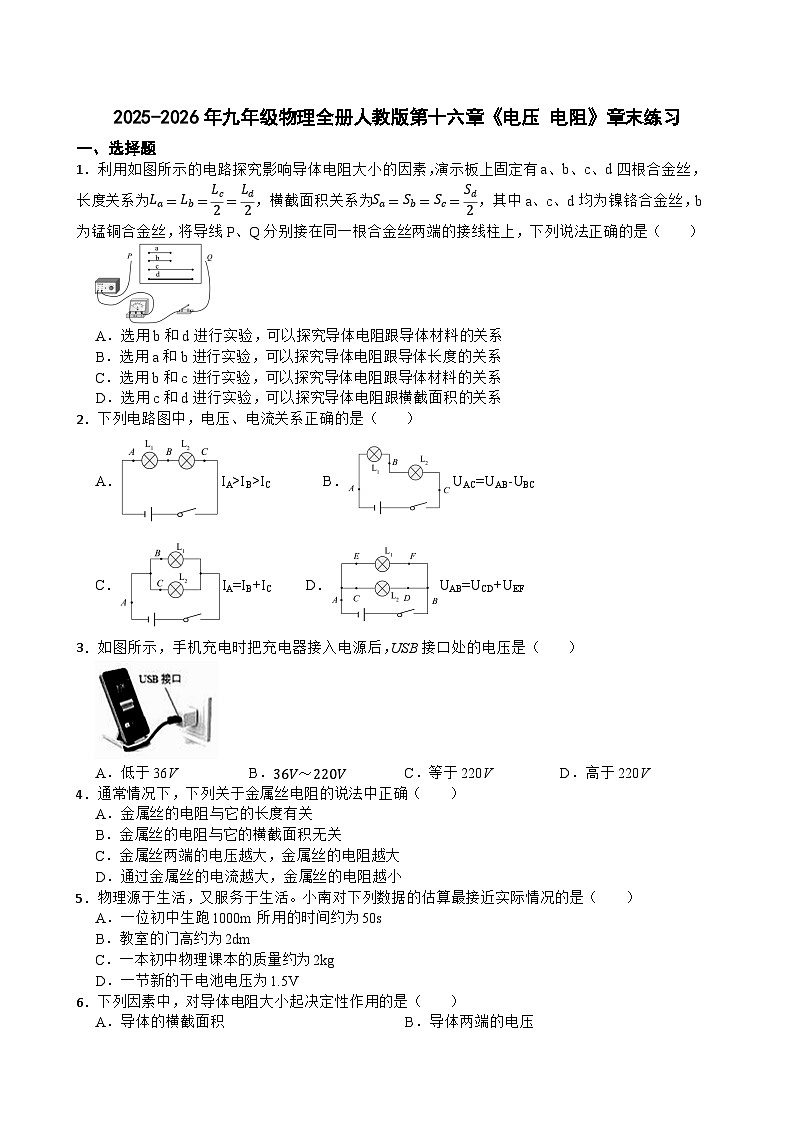

一、选择题
1．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=Lc2=Ld2，横截面积关系为Sa=Sb=Sc=Sd2，其中a、c、d均为镍铬合金丝，b为锰铜合金丝，将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（ ）
A．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
B．选用a和b进行实验，可以探究导体电阻跟导体长度的关系
C．选用b和c进行实验，可以探究导体电阻跟导体材料的关系
D．选用c和d进行实验，可以探究导体电阻跟横截面积的关系
2．下列电路图中，电压、电流关系正确的是（ ）
A．IA>IB>IC B．UAC=UAB-UBC
C．IA=IB+IC D．UAB=UCD+UEF
3．如图所示，手机充电时把充电器接入电源后，USB接口处的电压是（ ）
A．低于36VB．36V～220VC．等于220VD．高于220V
4．通常情况下，下列关于金属丝电阻的说法中正确（ ）
A．金属丝的电阻与它的长度有关
B．金属丝的电阻与它的横截面积无关
C．金属丝两端的电压越大，金属丝的电阻越大
D．通过金属丝的电流越大，金属丝的电阻越小
5．物理源于生活，又服务于生活。小南对下列数据的估算最接近实际情况的是（ ）
A．一位初中生跑1000m所用的时间约为50s
B．教室的门高约为2dm
C．一本初中物理课本的质量约为2kg
D．一节新的干电池电压为1.5V
6．下列因素中，对导体电阻大小起决定性作用的是（ ）
A．导体的横截面积B．导体两端的电压
C．通过导体的电流D．导体是否接入电路

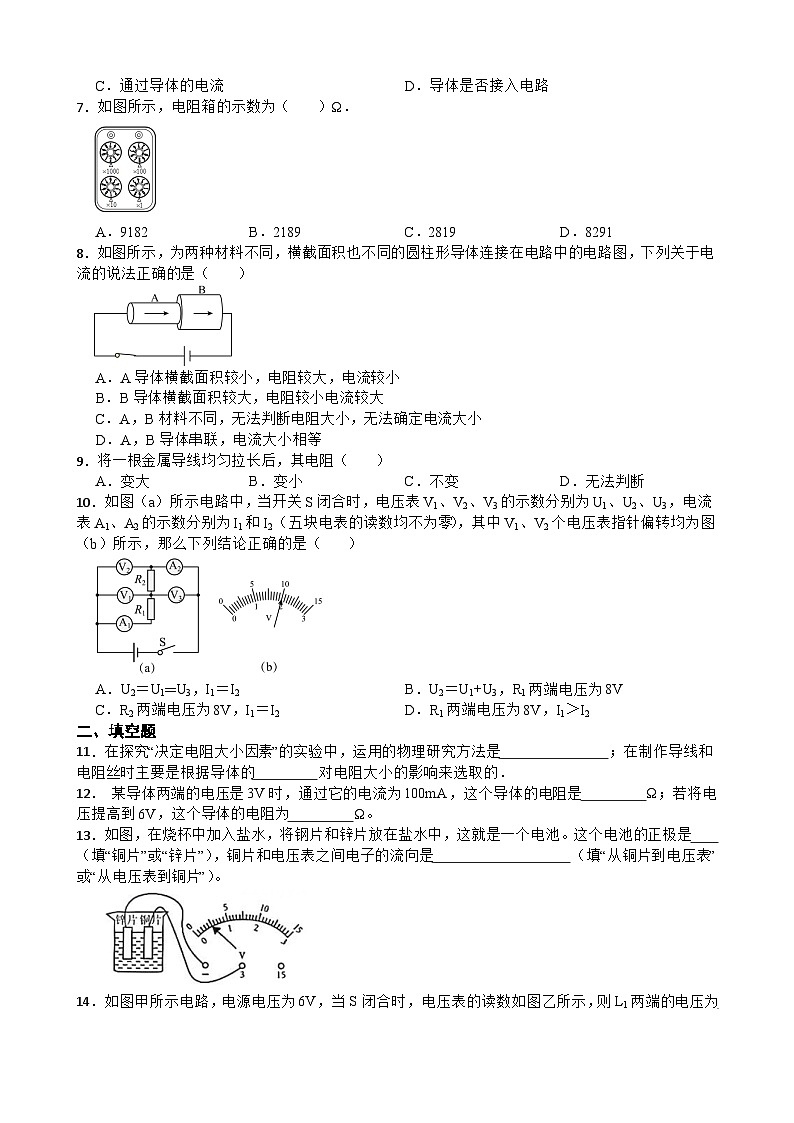

7．如图所示，电阻箱的示数为（ ）Ω．
A．9182B．2189C．2819D．8291
8．如图所示，为两种材料不同，横截面积也不同的圆柱形导体连接在电路中的电路图，下列关于电流的说法正确的是（ ）
A．A导体横截面积较小，电阻较大，电流较小
B．B导体横截面积较大，电阻较小电流较大
C．A，B材料不同，无法判断电阻大小，无法确定电流大小
D．A，B导体串联，电流大小相等
9．将一根金属导线均匀拉长后，其电阻（ ）
A．变大B．变小C．不变D．无法判断
10．如图（a）所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1和I2（五块电表的读数均不为零），其中V1、V2个电压表指针偏转均为图（b）所示，那么下列结论正确的是（ ）
A．U2＝U1═U3，I1＝I2B．U2＝U1+U3，R1两端电压为8V
C．R2两端电压为8V，I1＝I2D．R1两端电压为8V，I1＞I2
二、填空题
11．在探究“决定电阻大小因素”的实验中，运用的物理研究方法是 ；在制作导线和电阻丝时主要是根据导体的 对电阻大小的影响来选取的．
12． 某导体两端的电压是3V时，通过它的电流为100mA，这个导体的电阻是 Ω；若将电压提高到6V，这个导体的电阻为 Ω。
13．如图，在烧杯中加入盐水，将钢片和锌片放在盐水中，这就是一个电池。这个电池的正极是 （填“铜片”或“锌片”），铜片和电压表之间电子的流向是 （填“从铜片到电压表”或“从电压表到铜片”）。

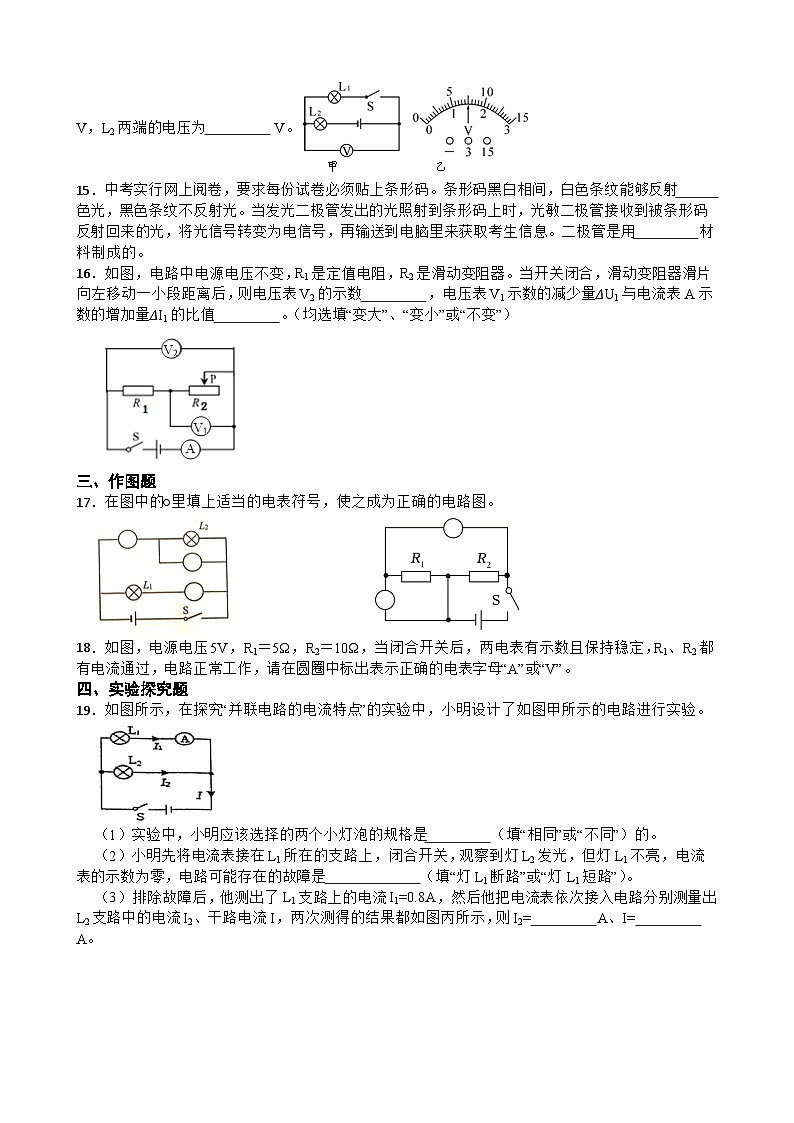

14．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为 V，L2两端的电压为 V。
15．中考实行网上阅卷，要求每份试卷必须贴上条形码。条形码黑白相间，白色条纹能够反射 色光，黑色条纹不反射光。当发光二极管发出的光照射到条形码上时，光敏二极管接收到被条形码反射回来的光，将光信号转变为电信号，再输送到电脑里来获取考生信息。二极管是用 材料制成的。
16．如图，电路中电源电压不变，R1是定值电阻，R2是滑动变阻器。当开关闭合，滑动变阻器滑片向左移动一小段距离后，则电压表V2的示数 ，电压表V1示数的减少量ΔU1与电流表A示数的增加量ΔI1的比值 。（均选填“变大”、“变小”或“不变”）
三、作图题
17．在图中的○里填上适当的电表符号，使之成为正确的电路图。

18．如图，电源电压5V，R1＝5Ω，R2＝10Ω，当闭合开关后，两电表有示数且保持稳定，R1、R2都有电流通过，电路正常工作，请在圆圈中标出表示正确的电表字母“A”或“V”。
四、实验探究题
19．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验。
（1）实验中，小明应该选择的两个小灯泡的规格是 （填“相同”或“不同”）的。
（2）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 （填“灯L1断路”或“灯L1短路”）。
（3）排除故障后，他测出了L1支路上的电流I1=0.8A，然后他把电流表依次接入电路分别测量出L2支路中的电流I2、干路电流I，两次测得的结果都如图丙所示，则I2= A、I= A。
（4）本次实验的不足之处是： 。
20．“探究串联电路特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示．
（1）闭合开关S后，发现灯L1发光，L2不发光．同学们有以下几种猜想：
①L2灯丝断了；②L2短路；③灯L2也工作，但L2中电流比L1中电流小，以上猜想中正确有 （填序号）．
（2）为寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把 接入.
（3）闭合开关前，发现其中一个电表指针如图乙，出现这种现象的原因是
（4）在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压表示数如图25丙，为使实验结果更准确，接下来他应该 .
（5）正确实验操作后，测得A、B、C三处的电流记IA、IB、IC，测得AB、BC、AC两点间的电压UAB、UBC、UAC．下列说法正确的是
A．IA＞IB＞ICB．IA＜IB＜ICC．UAB=UBC=UACD．UAC=UAB+UBC
21．归纳式探究﹣研究导体的电阻：
小明学习知道：导体的电阻与导体的材料、长度和横截面积有关．他想进一步研究电阻与长度和横截面积的定量关系，于是他利用镍铬合金丝进行实验
（1）得到数据填入表格：
（2）在长度一定时，图线 能够正确的表示镍铬合金丝的电阻与横截面积关系．
（3）由数据推断：导体电阻与长度、横截面积的关系为：R=k （k为常数），对于镍铬金合金丝来说，k= （写上数值和单位）．
五、计算题
22．如图甲所示电路，V1、V2是两只相同的电压表，当闭合开关后，灯泡L1、L2都发光，这是两只电压表的指针偏转角度相同，均为图乙所示。问：
（1）求L1和L2两端的电压；
（2）若将L1和L2改接成如图丙所示的电路，电源电压不变，闭合开关后L1和L2都发光，此时电流表A1的示数为1.5A，电流表A2的示数为2.4A，求此时通过L2的电流和L2两端的电压。
23．质量为50kg的物体在一个水平向右的拉力F的作用下，沿水平地面以0.2m/s的速度做匀速直线运动，已知物体受到的摩擦力是他本身受到重力的0.2倍，求：
（1）木块受到的拉力大小；
（2）若物体速度增大为0.4m/s并匀速运动，求物体受到的摩擦力；
（3）若水平拉力增大为120牛，物体受到的摩擦力的大小是多少？（g＝10N/kg）
答案解析部分
1．【答案】D
【解析】【解答】A．b和d材料不同，同时长度、横截面积也不同，没有控制变量，所以不可以探究导体电阻跟导体材料的关系，故A错误；
B．a和b长度和横截面积相同，而材料不同，不可以探究导体电阻跟导体长度的关系，可以研究探究导体电阻跟导体材料的关系，故B错误；
C．b和c材料和长度不同，没有控制变量，不可以探究导体电阻跟导体材料的关系，故C错误；
D．c和d材料和长度相同，而横截面积不同，可以探究导体电阻跟横截面积的关系，故D正确。
故选D。
【分析】探究电阻的影响因素时，利用控制变量法；结合电流表的示数，反应电阻的大小。
2．【答案】C
【解析】【解答】A．图中，灯泡串联，串联电路中电流处处相等，即IA=IB=IC，故A错误；
B．图中，灯泡串联，串联电路中电源电压等于各用电器电压之和，即UAC=UAB+UBC，故B错误；
C．图中，灯泡并联，并联电路中干路电流等于各支路电流之和，即IA=IB+IC，故C正确；
D．图中，灯泡并联，并联电路中，电源电压等于各支路电压，即UAB=UCD=UEF，故D错误。
故选C。
【分析】串联电路中，电流处处相等，总电压等于各电压之和；并联电路中，各支路电压相等，干路电流等于各支路电流之和。
3．【答案】A
【解析】【解答】USB接口标准电压为5V，BCD不符合题意，A符合题意；
故答案为：A。
【分析】熟记的电压值：①1节干电池的电压15伏；②1节铅蓄电池电压是2伏；③家庭照明电压为220伏；④对人体安全的电压是：不高于36伏；⑤工业电压380伏.
4．【答案】A
【解析】【解答】AB．金属丝的电阻与导体的材料、长度、横截面积、温度有关，A符合题意，B不符合题意；
CD．电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关，CD不符合题意。
故答案为：A
【分析】电阻是导体自身的一种特性，导体的材料、长度、横截面积、温度有关。
5．【答案】D
【解析】【解答】A．初中生跑步速度约4m/s，跑1000m用时约为240s=4min，故A不符合题意；
B．教室高约3m，教室的门高约为2m＝20dm，故B不符合题意；
C．一本初中物理课本的质量约为200g，故C不符合题意；
D．一节新的干电池电压为1.5V，故D符合题意。
故选D。
【分析】根据常见物体的长度、质量、电压、速度和时间，结合数据解答。
6．【答案】A
【解析】【解答】导体电阻大小和导体的材料、长度和横截面积有关，与导体中的电流、导体两端的电压、导体是否接入电路无关。
故答案为：A。
【分析】导体的电阻和导体的材料、长度、横截面积和温度有关。
7．【答案】C
【解析】【解答】解：电阻箱的示数：2×1000Ω+8×100Ω+1×10Ω+9×1Ω=2819Ω．
故选C．
【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．
8．【答案】D
【解析】【解答】两导体的材料不同，横截面积也不同，无法判定两导体的电阻的大小；但两导体串联在电路中，根据串联电路的电流规律可知，通过两导体的电流是相同的，D符合题意，ABC不符合题意。
故答案为：D。
【分析】两导体的材料不同，横截面积也不同，无法判定两导体的电阻的大小；串联电路中电流处处相等。
9．【答案】A
【解析】【解答】解：一根导线拉长后，导体的材料不变，拉长后长度变长，横断面积变小，电阻变大．
故选A．
【分析】导体电阻大小跟导体的长度、横截面积和材料有关，在材料一定时，长度越长，横截面积越小，电阻越大．`
10．【答案】C
【解析】【解答】 由电路图可知，电流从电源的正极出发，依次经电流表A1、下面的电阻R1、上面的电阻R2、电流表A2回到电源的负极，即电路只有一条路径，两电阻串联，且两电流表均测电路中的电流；由电压表与被测电路元件并联可知，电压表V1测下边电阻两端的电压，电压表V2测电源的电压，电压表V3测上面电阻两端的电压；
（1）因为串联电路中各处的电流相等，所以两电流表的示数关系：I1=I2；
（2）因为电压表V1测下边电阻两端的电压，电压表V2测电源的电压，V1、V2两个电压表指针偏转均为图（b）所示，那么电压表V1的量程为0～3V，示数U1=2V，电压表V2的量程为0～15V，示数U=10V，
串联电路中总电压等于各分电压之和，三电压表的示数关系：U2=U1+U3；
则R2两端电压U2=U-U1=10V-2V=8V，
综上所述，C正确，ABD错误。
故选C。
【分析】 根据电流的路径判断电路的串并联，只有一条路径的是串联，否则为并联；根据电压表与被测用电器并联、电流表与被测用电器串联判断电表测量的电路元件，根据串联电路的特点得出电表之间的关系和两电阻两端电压。
11．【答案】控制变量法；材料
【解析】【解答】解：因为电阻的大小与导体的材料、长度和横截面积有关，所以在研究时要用控制变量法．在制作导线时，要用电阻率比较小的铜、铝等，而制作电阻丝时，要用电阻率比较大的材料，例如镍铬合金丝等．所以上面都是利用材料对电阻的影响．
故答案为：控制变量法；材料．
【分析】要解决此题，需要掌握影响导体电阻大小的因素，知道导体的电阻与导体的材料、长度和横截面积有关．在研究时要注意应用控制变量法．
12．【答案】30；30
【解析】【解答】 解：通过它的电流为I=100mA=0.1A，导体的电阻为：R=UI=3V0.1A=30Ω；
电阻是导体本身的一种性质，与电流、电压无关，因此将电压提高到6V时，这个导体的电阻仍为30Ω。
故答案为：30；30。
【分析】 （1）已知电压和电流，由公式R=UI求出导体的电阻；
（2）电阻是导体本身的一种性质，与电流、电压无关。
13．【答案】铜片；从铜片到电压表
【解析】【解答】（1）根据图片可知，电压表的指针正常偏转，则符合“正进负出”的要求。由于铜片与“3”接线柱相连，则铜片为电源正极；
（2）铜片为正极，锌片为负极，则电流方向从铜片流向负极，即铜片和电压表之间电子的流向是 从铜片到电压表 。
【分析】（1）根据电压表接线“正进负出”的规律分析；
（2）在电源外部，电流总是从正极流向负极。
14．【答案】1.5；4.5
【解析】【解答】由电路图可知：电压表所测电压是灯泡L1两端的电压，指针的位置在表盘中央，示数可能是7.5V，也可能是1.5V；而题目中的电源电压为6V，故L1的电压不会大于6V，故电压表示数应为1.5V，即U1=1.5V；
根据串联电路的电压规律：U=U1+U2；电源电压U=6V；则灯泡L2两端的电压为：U2=U−U1=6V−1.5V=4.5V；
【分析】明确电压表的作用及串联电路的电压规律是解答此题的关键。
15．【答案】所有；半导体
【解析】【解答】不透明的物体，之所以呈现出颜色，是因为它反射相应的色光，而白光是由各种颜色的光混合而成的，所以白色条纹能够反射所有色光；二极管具有单向导电性，是用半导体材料制成的。
【分析】不透明的物体，反射什么样的色光，就呈现出什么颜色；白光是由各种颜色的光混合而成的；半导体材料最常见的应用就是二极管。
16．【答案】不变；不变
【解析】【解答】第1空，如图 电压表V2 测电源电压，所以 当开关闭合，滑动变阻器滑片无论怎样移动，电压表V2示数不变，故该空填“不变”；
第2空，电路中电源电压不变 ， R1是定值电阻与R2是滑动变阻器串联。 ，电压表V1测滑动变阻器R2两端电压，滑动变阻器滑片向左移动一小段距离后 ，电压表V1示数的减少量ΔU1 与电流表A示数的增加量ΔI1的比值 不变。当滑动变阻器的滑片向左移动时，滑动变阻器接入电路的电阻会减小，根据欧姆定律可知，电路中的电流会增大，定值电阻两端的电压会增大，滑动变阻器两端的电压会减小。串联电路中电流电压等比例变化。
【分析】串联电路中电流处处相等，所以通过定值电阻和滑动变阻器的电流相等。当滑动变阻器的滑片向左移动时，滑动变阻器接入电路的电阻会减小，根据欧姆定律可知，电路中的电流会增大，定值电阻两端的电压会增大，滑动变阻器两端的电压会减小。
17．【答案】解：如图所示：
【解析】【解答】根据电流表和电压表特点，电流表串联接入电路，而电压表并联接入电路，所以与两灯泡串联的是电流表，与L2并联的为电压表，填上适当的电表符号如图所示：
【分析】电压表并联在电路中，与谁并联就测量谁两端的电压；电流表串联在电路中。
18．【答案】
【解析】【解答】若两电阻串联，根据电流的流向可知，下面一个圈应为电流表，上面一个圈应为电压表，则闭合开关后，则R1短路，电流表无示数，不符合题意；则两电阻只能是并联，下面一个圈只能为电压表，测电源电压；上面一个圈只能为电流表，测通过R1的电流。
【分析】可以采用“试错假设法”，先尝试填入一组电表，再分析，出现与题意不符现象，则填入错误。由于电压表内阻很大，在电路中可看作断路；电流表内阻很小，在电路中可看作一根导线。
19．【答案】（1）不同
（2）灯L1断路
（3）0.2；1
（4）只进行一组试验，具有偶然性
【解析】【解答】（1）为了保证试验的普遍性，所以 应该选择的两个不同规格的小灯泡。
综上 第1空、 不同；
（2） 观察到灯L2发光，但灯L1不亮，电流表的示数为零 ，所以L1支路发生断路，即灯L1断路 。
综上 第1空、灯L1断路；
（3）干路电流等于支路电流之和，所以干路电流最大，量程为0-3A，所以示数为1A，L2支路电流表量程为0-0.6A，示数为0.2A.
综上 第1空、 0.2；第2空、1.
（4）本次实验只有一组试验数据，具有较大的偶然性，需要多次试验。
综上 第1空、 只进行一组试验，具有偶然性 。
【分析】1、试验的正确操作步骤：提出问题、作出假设、设计实验，进行试验、得出结论，为了得出准确结论，要进行多次实验确保实验结论的正确性和普遍性；
2、电路故障分析，并联电路中一条支路通路，其余电路不可能发生短路，否则全体支路均不工作；
3、并联电路规律：并联电路电压相等、支路电流之和为干路电流，电阻规律。
20．【答案】（1）②
（2）电流表
（3）电流表使用前没有调零
（4）断开开关，电压表换用0﹣3V量程，然后再进行实验
（5）D
【解析】【解答】（1）闭合开关S后，发现灯L1 发光，L2 不发光，说明电路中没有断路，L2 不发光，说明是L2 被短路，故选②；（2）为了探究“串联电路的电流关系”，应该把电流表接入电路；（3）闭合开关前，发现其中一个电表指针如图乙所示，没有指在零刻度上，出现这种现象的原因是没调零；（4）闭合开关，电压表示数如图丙所示，示数较小，说明选择的量程偏大，为了使实验结果更准确，接下来他应该断开开关，选用小量程，即选用0-3V的量程；（5）串联电路中各处的电流都相等；串联电路两端的电压等于各部分电压之和，D符合题意.
故答案为：（1）②；（2）电流表；（3）电流表使用前没有调零；（4）断开开关，电压表换用0﹣3V量程，然后再进行实验；（5）D.
【分析】在串联电路中，电流处处相等，电源电压等于各部分电压之和，在探究实验中，要注意电流表和电压表的正确使用.
21．【答案】（1）0.55
（2）b
（3）LS；1.1×10﹣6Ω•m
【解析】【解答】解：（1）把第4组实验数据代入R=k LS ，可得导线电阻R=k LS =1.1×10﹣6Ω•m× 1.5m3×10−6m2 =0.55Ω．（2）由导体电阻与长度、横截面积的关系：R=k LS 可知，在长度L一定时，导体电阻R与横截面积S成反比，R﹣S图象是反比例函数图象，因此图线b能够正确的表示镍铬合金丝的电阻与横截面积关系；（3）由表中第1次与第2次实验数据可知，导线长度相同，导线横截面积与导体电阻成反比；由第1次与第3次（或第2次与第4次）实验数据可知，导线横截面积相同时，导体电阻与导体的长度成正比；综合分析可知：导体电阻与导体长度成正比，与导体横截面积成反比，导体电阻与长度、横截面积的关系为：R=k LS ，则k= RSL ，将第1组实验数据代入上式，可得k= RSL = 1.1Ω×1×10−6m21m =1.1×10﹣6Ω•m．
故答案为：（1）0.55；（2）b；（3） LS ；1.1×10﹣6Ω•m．
【分析】（1）根据导体电阻、长度、横截面积间的关系式，由表中实验数据，求出导体电阻阻值，然后填入表中．（2）根据导体电阻与导体长度、横截面积的关系，判断在长度一定时，导体电阻与导体横截面积间的关系，然后找出符合要求的图象；（3）根据控制变量法的要求，分析表中实验数据，找出电阻与导体长度、横截面积的关系，从而得出结论，然后根据表中实验数据求出系数k；
22．【答案】（1）解： 根据电路图，灯泡串联，电压表V1测量L1的电压，V2测量电源电压，当指针位置相同时，电压表V2选择0~15V量程，指针位置为9.5V，电压表V1选择0~3V量程，指针位置为1.9V，则灯泡L1两端的电压为1.9V，L2两端的电压为U2=U-U1=9.5V-1.9V=7.6V；
答：L1两端电压为1.9V，L2两端的电压为7.6V；
（2）解： 根据丙图，灯泡并联，电流表A1测量L1的电流，示数为1.5A，则通过灯泡L1的电流为1.5A；电流表A2测量干路电流，示数为2.4A，通过灯泡L2的电流为I2=I-I1=2.4A-1.5A=0.9A；由于电路是由甲图改装，电源电压为9.5V，灯泡L2两端的电压为9.5V。
答：通过L2的电流为0.9A，L2两端的电压为9.5V。
【解析】【分析】（1）在串联电路中，总电压等于各用电器分压之和，根据电压表位置选择量程，结合指针位置，测量电压；
（2）在并联电路中，干路电流等于各支路电流之和。
23．【答案】（1）解：根据题意可得：f＝0.2G＝0.2mg＝0.2×50kg×10N/kg＝100N；
木块水平方向做匀速直线运动，处于平衡状态，即拉力与摩擦力是一对平衡力，所以：F＝f＝100N
答：木块受到的拉力大小是100N
（2）解：速度为0.4m/s时，物体对水平面的压力和接触面的粗糙程度不变，所以物体受到的摩擦力不变，摩擦力f＝100N
答：若物体速度增大为0.4m/s并匀速运动，求物体受到的摩擦力是100N
（3）解：拉力增大120N，物体的水平面的压力和接触面的粗糙程度不变，所以物体受到的摩擦力不变，摩擦力f＝100N
答：若水平拉力增大为120牛，物体受到的摩擦力的大小是100N
【解析】【分析】（1）结合物体的运动状态进行受力分析，利用二力平衡的条件可知 F＝f＝ 0.2G.
（2）滑动摩擦力的大小跟接触面的粗糙程度和压力大小有关系.压力越大、接触面越粗糙，滑动摩擦力越大.试验次数
长度l/m
横截面积S/mm2
电阻R/Ω
1
1
1×10﹣6
1.1
2
1
2×10﹣6
0.55
3
2
1×10﹣6
2.2
4
1.5
3×10﹣6
