2020-2021学年第十六章 电压 电阻综合与测试随堂练习题

这是一份2020-2021学年第十六章 电压 电阻综合与测试随堂练习题，共15页。试卷主要包含了选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

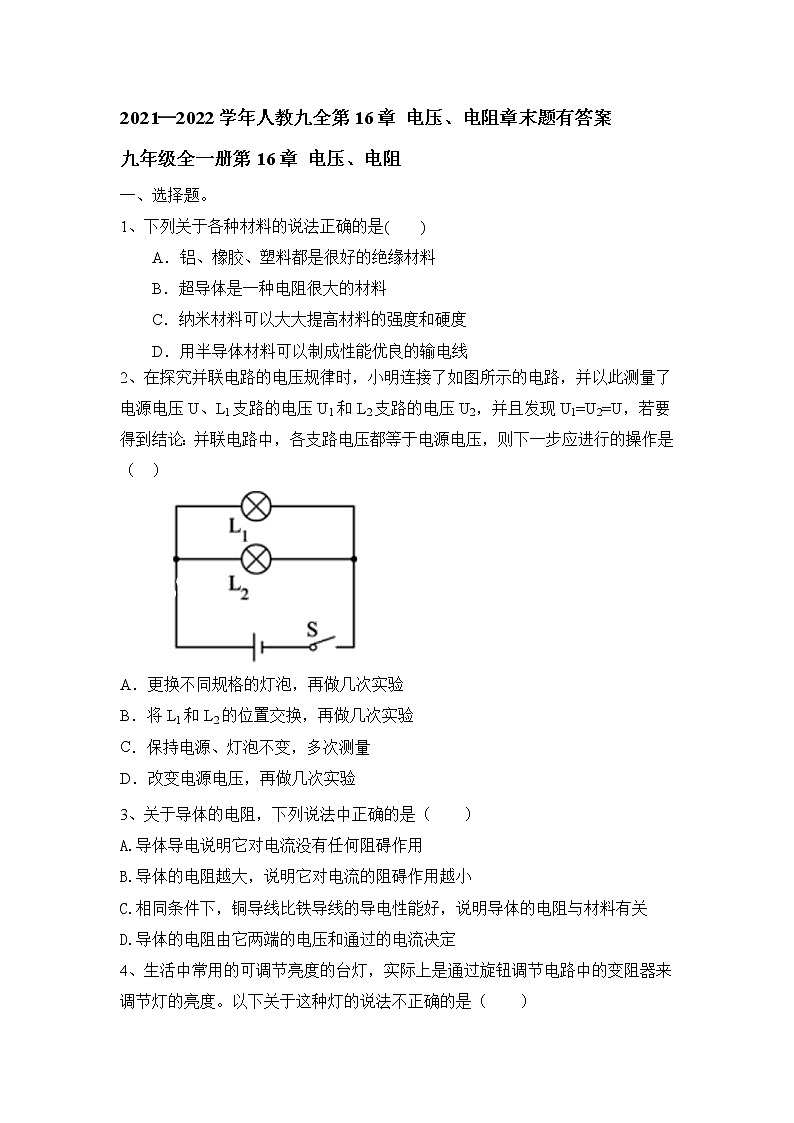

2021—2022学年人教九全第16章 电压、电阻章末题有答案九年级全一册第16章 电压、电阻一、选择题。1、下列关于各种材料的说法正确的是(    )    A．铝、橡胶、塑料都是很好的绝缘材料    B．超导体是一种电阻很大的材料    C．纳米材料可以大大提高材料的强度和硬度    D．用半导体材料可以制成性能优良的输电线2、在探究并联电路的电压规律时，小明连接了如图所示的电路，并以此测量了电源电压U、L1支路的电压U1和L2支路的电压U2，并且发现U1=U2=U，若要得到结论：并联电路中，各支路电压都等于电源电压，则下一步应进行的操作是（  ）     A．更换不同规格的灯泡，再做几次实验B．将L1和L2的位置交换，再做几次实验C．保持电源、灯泡不变，多次测量D．改变电源电压，再做几次实验 3、关于导体的电阻，下列说法中正确的是（　　）
A.导体导电说明它对电流没有任何阻碍作用
B.导体的电阻越大，说明它对电流的阻碍作用越小
C.相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关

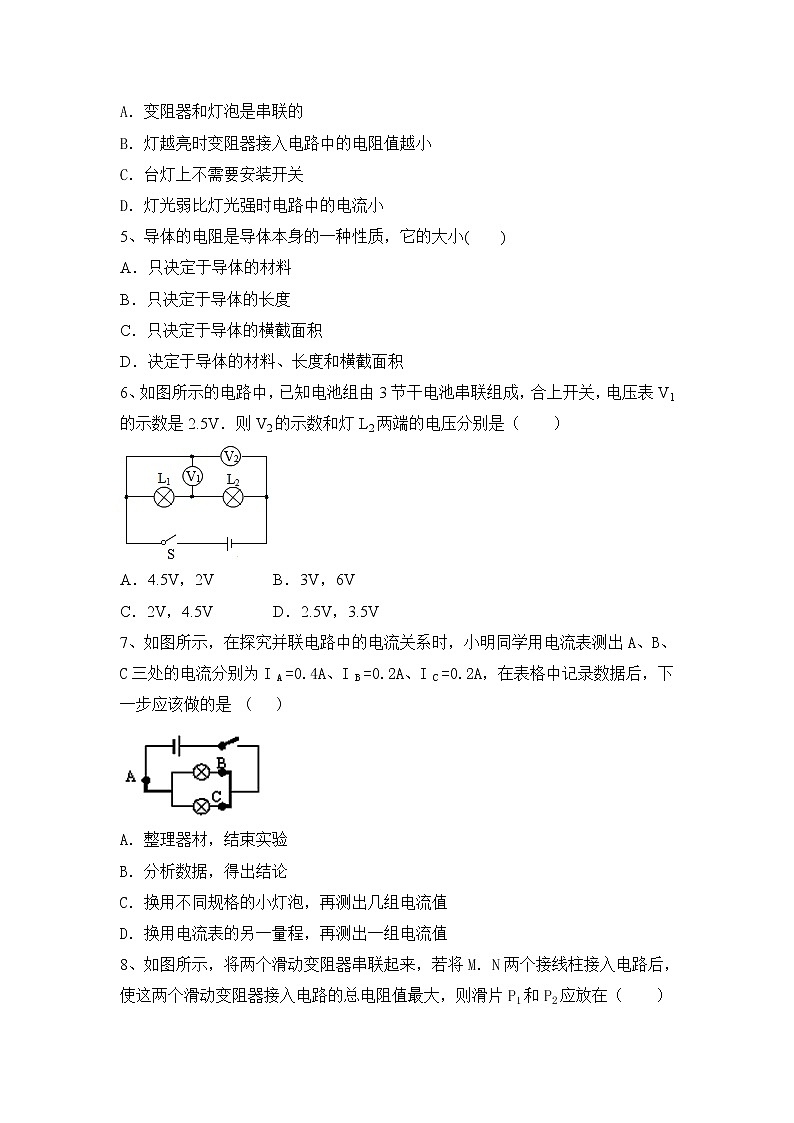

D.导体的电阻由它两端的电压和通过的电流决定4、生活中常用的可调节亮度的台灯，实际上是通过旋钮调节电路中的变阻器来调节灯的亮度。以下关于这种灯的说法不正确的是（　　）A．变阻器和灯泡是串联的 B．灯越亮时变阻器接入电路中的电阻值越小 C．台灯上不需要安装开关 D．灯光弱比灯光强时电路中的电流小5、导体的电阻是导体本身的一种性质，它的大小(    )A．只决定于导体的材料 B．只决定于导体的长度 C．只决定于导体的横截面积 D．决定于导体的材料、长度和横截面积6、如图所示的电路中，已知电池组由3节干电池串联组成，合上开关，电压表V1的示数是2.5V．则V2的示数和灯L2两端的电压分别是（　　）A．4.5V，2V B．3V，6V C．2V，4.5V D．2.5V，3.5V7、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A =0.4A、I B =0.2A、I C =0.2A，在表格中记录数据后，下一步应该做的是  (   )

A．整理器材，结束实验 B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值

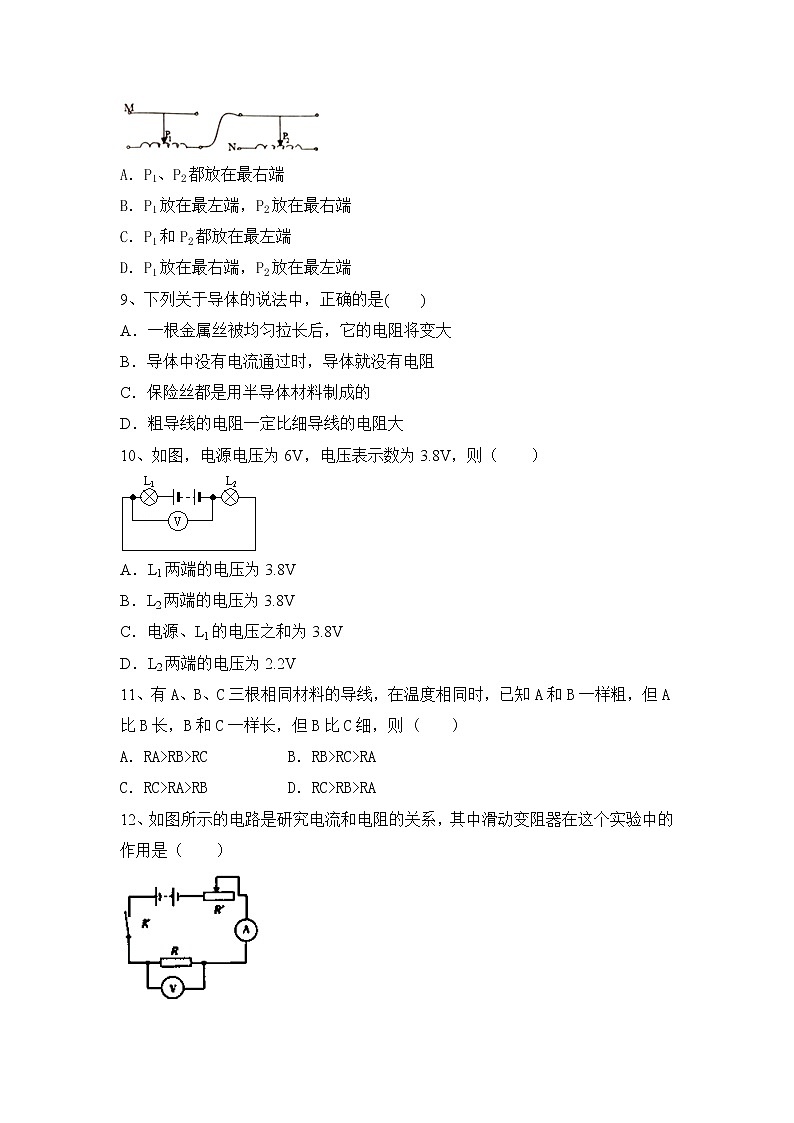

D．换用电流表的另一量程，再测出一组电流值 8、如图所示，将两个滑动变阻器串联起来，若将M．N两个接线柱接入电路后，使这两个滑动变阻器接入电路的总电阻值最大，则滑片P1和P2应放在（　　）A．P1、P2都放在最右端 B．P1放在最左端，P2放在最右端 C．P1和P2都放在最左端 D．P1放在最右端，P2放在最左端9、下列关于导体的说法中，正确的是(    )A．一根金属丝被均匀拉长后，它的电阻将变大B．导体中没有电流通过时，导体就没有电阻C．保险丝都是用半导体材料制成的D．粗导线的电阻一定比细导线的电阻大10、如图，电源电压为6V，电压表示数为3.8V，则（　　）A．L1两端的电压为3.8V B．L2两端的电压为3.8V C．电源、L1的电压之和为3.8V D．L2两端的电压为2.2V11、有A、B、C三根相同材料的导线，在温度相同时，已知A和B一样粗，但A比B长，B和C一样长，但B比C细，则 (　　)A．RA>RB>RC　　　　　B．RB>RC>RAC．RC>RA>RB          D．RC>RB>RA12、如图所示的电路是研究电流和电阻的关系，其中滑动变阻器在这个实验中的作用是（　　）A．改变电路中的电阻，保持电流不变 B．改变定值电阻R两端的电压和通过的电流 C．改变电源的电压 D．当改换电阻R时，调节滑动变阻器，使电压表的读数保持不变二、填空题。13、在我国，家用照明电路电压为________；对人体安全的电压是________    14、如图所示电路中，电压表V1、V2、V3的示数分别是U1、U2、U3，则：①当U1＝6 V，U2＝6 V时，U3＝____V；②当U1＝10 V时，U2＝____V，U3＝____V。 15、根据材料的导电性能，材料可以分为       、半导体以及绝缘体三大类，其中     不容易导电。16、某班同学做“用滑动变阻器改变电流”的实验，电路如图所示。（1）连接实物时，开关应当　   　，滑片P应移动到最　   　端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是　   　；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是　   　；丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是　   　。17、电压的单位： （1）在国际单位制中，电压的单位是________，简称________，符号是________。（2）电压的单位中，比“伏”大的单位还有________，比伏小的单位还有________、________．       （3）换算关系：1kV=________V；1V=________mV．    18、如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示，则V1用的量程是__________V，V2用的量程是__________V，小灯泡L1上的电压U1=___________。三、作图题。19、请在图中补画两根线，使电压表正确测量L1两端电压。注意连线不能交叉。     四、实验题。20、小明同学按如图所示的电路进行实验，其中3次实验分别选用6个不同规格的灯泡，得到如下表所示的实验数据：实验次数A1示数I/AA2示数I/AV1示数U/VV2示数U/VV示数U/V10.40.4481220.60.6661230.80.88412 (1)分析电流表A1、A2的示数，可得出的结论是_________________________________。(2)分析电压表V1、V2、V的示数，可得出的结论是_______________________________________________________________________________________________________五、计算题。21、如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V；（1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏？（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安？（要求画简化电路图）      2021—2022学年人教九全第16章 电压、电阻章末题有答案九年级全一册第16章 电压、电阻一、选择题。1、下列关于各种材料的说法正确的是(    )    A．铝、橡胶、塑料都是很好的绝缘材料    B．超导体是一种电阻很大的材料    C．纳米材料可以大大提高材料的强度和硬度    D．用半导体材料可以制成性能优良的输电线【答案】C   2、在探究并联电路的电压规律时，小明连接了如图所示的电路，并以此测量了电源电压U、L1支路的电压U1和L2支路的电压U2，并且发现U1=U2=U，若要得到结论：并联电路中，各支路电压都等于电源电压，则下一步应进行的操作是（  ）     A．更换不同规格的灯泡，再做几次实验B．将L1和L2的位置交换，再做几次实验C．保持电源、灯泡不变，多次测量D．改变电源电压，再做几次实验 【答案】A  3、关于导体的电阻，下列说法中正确的是（　　）
A.导体导电说明它对电流没有任何阻碍作用
B.导体的电阻越大，说明它对电流的阻碍作用越小
C.相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关
D.导体的电阻由它两端的电压和通过的电流决定【答案】C  4、生活中常用的可调节亮度的台灯，实际上是通过旋钮调节电路中的变阻器来调节灯的亮度。以下关于这种灯的说法不正确的是（　　）A．变阻器和灯泡是串联的 B．灯越亮时变阻器接入电路中的电阻值越小 C．台灯上不需要安装开关 D．灯光弱比灯光强时电路中的电流小【答案】C。5、导体的电阻是导体本身的一种性质，它的大小(    )A．只决定于导体的材料 B．只决定于导体的长度 C．只决定于导体的横截面积 D．决定于导体的材料、长度和横截面积【答案】D   6、如图所示的电路中，已知电池组由3节干电池串联组成，合上开关，电压表V1的示数是2.5V．则V2的示数和灯L2两端的电压分别是（　　）A．4.5V，2V B．3V，6V C．2V，4.5V D．2.5V，3.5V【答案】A。7、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A =0.4A、I B =0.2A、I C =0.2A，在表格中记录数据后，下一步应该做的是  (   )

A．整理器材，结束实验 B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值 【答案】C 8、如图所示，将两个滑动变阻器串联起来，若将M．N两个接线柱接入电路后，使这两个滑动变阻器接入电路的总电阻值最大，则滑片P1和P2应放在（　　）A．P1、P2都放在最右端 B．P1放在最左端，P2放在最右端 C．P1和P2都放在最左端 D．P1放在最右端，P2放在最左端【答案】B。  9、下列关于导体的说法中，正确的是(    )A．一根金属丝被均匀拉长后，它的电阻将变大B．导体中没有电流通过时，导体就没有电阻C．保险丝都是用半导体材料制成的D．粗导线的电阻一定比细导线的电阻大【答案】A  10、如图，电源电压为6V，电压表示数为3.8V，则（　　）A．L1两端的电压为3.8V B．L2两端的电压为3.8V C．电源、L1的电压之和为3.8V D．L2两端的电压为2.2V【答案】A。11、有A、B、C三根相同材料的导线，在温度相同时，已知A和B一样粗，但A比B长，B和C一样长，但B比C细，则 (　　)A．RA>RB>RC　　　　　B．RB>RC>RAC．RC>RA>RB          D．RC>RB>RA【答案】A  12、如图所示的电路是研究电流和电阻的关系，其中滑动变阻器在这个实验中的作用是（　　）A．改变电路中的电阻，保持电流不变 B．改变定值电阻R两端的电压和通过的电流 C．改变电源的电压 D．当改换电阻R时，调节滑动变阻器，使电压表的读数保持不变【答案】D。二、填空题。13、在我国，家用照明电路电压为________；对人体安全的电压是________    【答案】220V；不高于36V  14、如图所示电路中，电压表V1、V2、V3的示数分别是U1、U2、U3，则：①当U1＝6 V，U2＝6 V时，U3＝____V；②当U1＝10 V时，U2＝____V，U3＝____V。 【答案】6 10  10　15、根据材料的导电性能，材料可以分为       、半导体以及绝缘体三大类，其中     不容易导电。【答案】导体   绝缘体  16、某班同学做“用滑动变阻器改变电流”的实验，电路如图所示。（1）连接实物时，开关应当　   　，滑片P应移动到最　   　端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是　   　；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是　   　；丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是　   　。【答案】（1）断开；左。（2）滑动变阻器连接的是下面两个接线柱； 滑动变阻器连接的是上面两个接线柱；  滑片处接触不良。17、电压的单位： （1）在国际单位制中，电压的单位是________，简称________，符号是________。（2）电压的单位中，比“伏”大的单位还有________，比伏小的单位还有________、________．       （3）换算关系：1kV=________V；1V=________mV．    【答案】（1）伏特；伏；V（2）千伏；毫伏；微伏     （3）1000；1000  18、如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示，则V1用的量程是__________V，V2用的量程是__________V，小灯泡L1上的电压U1=___________。【答案】0-15；0-3；3V   三、作图题。19、请在图中补画两根线，使电压表正确测量L1两端电压。注意连线不能交叉。     【答案】四、实验题。20、小明同学按如图所示的电路进行实验，其中3次实验分别选用6个不同规格的灯泡，得到如下表所示的实验数据：实验次数A1示数I/AA2示数I/AV1示数U/VV2示数U/VV示数U/V10.40.4481220.60.6661230.80.88412 (1)分析电流表A1、A2的示数，可得出的结论是_________________________________。(2)分析电压表V1、V2、V的示数，可得出的结论是_______________________________________________________________________________________________________【答案】(1)串联电路中各处电流相等(2)串联电路两端的总电压等于各部分电路两端电压之和  五、计算题。21、如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V；（1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏？（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安？（要求画简化电路图）【答案】（1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为2V；（2）当S1、S3闭合，S2断开时，通过R2的电流为0.3A。   【解答】当S2、S3闭合，S1断开时，电阻R1短路，电路中只有R2，如下图1所示，电压表示数为6V，即电源电压为6V；（1）当S1、S3断开，S2闭合时，两电阻串联，电压表测R2的电压，如上图2所示，此时电压表示数为4V，根据串联电路电压的规律，则R1两端的电压为：U1＝U﹣U2＝6V﹣4V＝2V；（2）当S1、S3闭合，S2断开时，两电阻并联，如上图3所示，电流表A测总电流，电流表A1测通过R1的电流；根据并联电路电流的规律可得，通过R2的电流：I2＝I﹣I1＝0.5A﹣0.2A＝0.3A。
