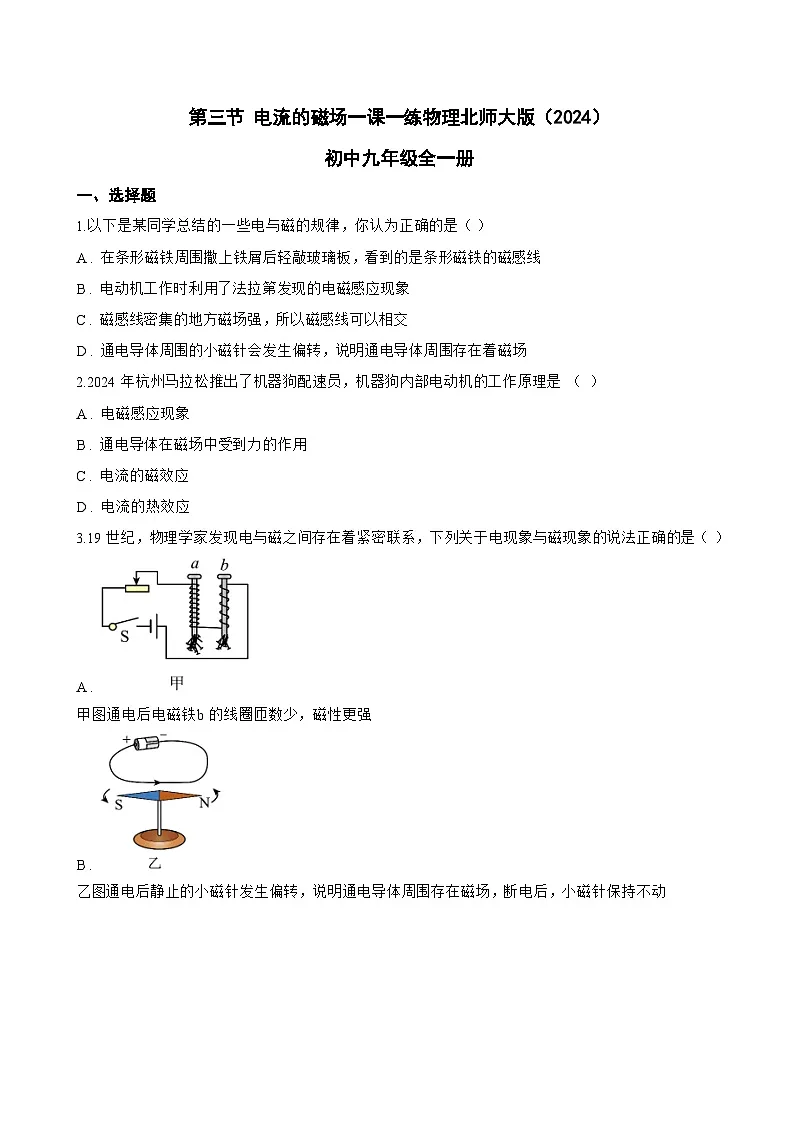

物理九年级全册（2024）第三节 电流的磁场巩固练习

这是一份物理九年级全册（2024）第三节 电流的磁场巩固练习，共10页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。
1.以下是某同学总结的一些电与磁的规律，你认为正确的是（ ）
A . 在条形磁铁周围撒上铁屑后轻敲玻璃板，看到的是条形磁铁的磁感线
B . 电动机工作时利用了法拉第发现的电磁感应现象
C . 磁感线密集的地方磁场强，所以磁感线可以相交
D . 通电导体周围的小磁针会发生偏转，说明通电导体周围存在着磁场
2.2024年杭州马拉松推出了机器狗配速员，机器狗内部电动机的工作原理是 （ ）
A . 电磁感应现象
B . 通电导体在磁场中受到力的作用
C . 电流的磁效应
D . 电流的热效应
3.19世纪，物理学家发现电与磁之间存在着紧密联系，下列关于电现象与磁现象的说法正确的是（ ）
A .
甲图通电后电磁铁b的线圈匝数少，磁性更强
B .
乙图通电后静止的小磁针发生偏转，说明通电导体周围存在磁场，断电后，小磁针保持不动
C .

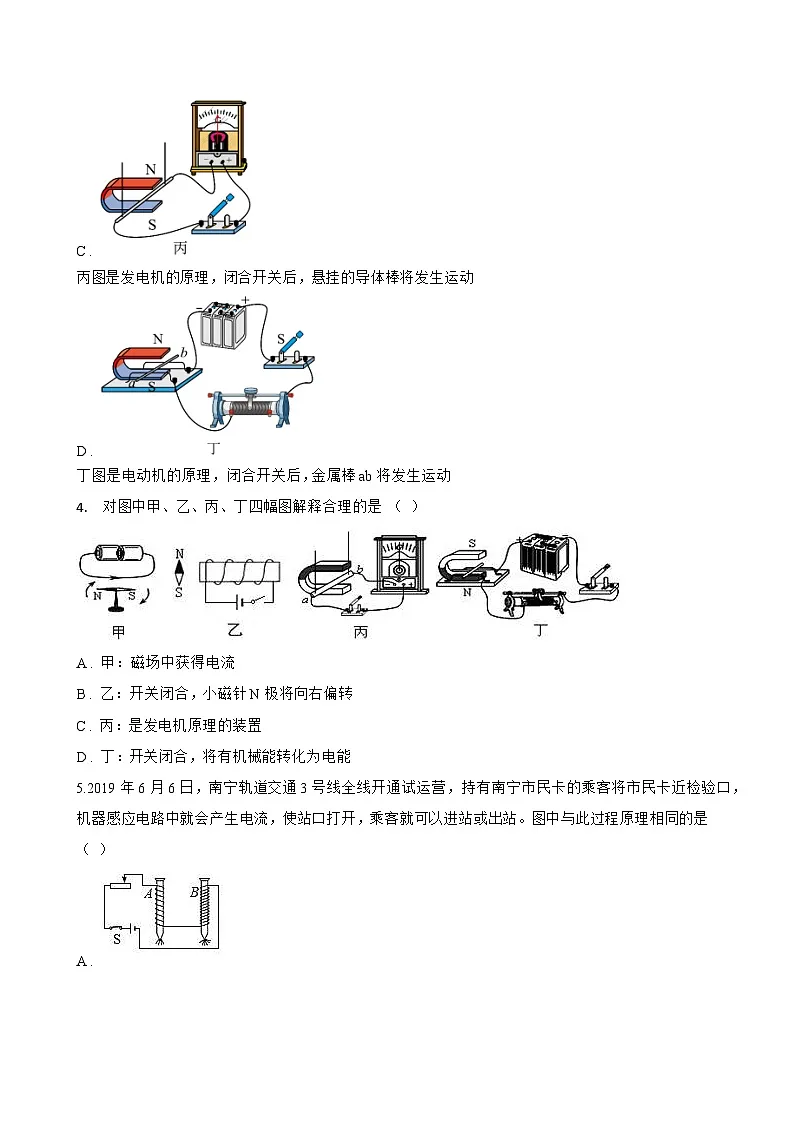

丙图是发电机的原理，闭合开关后，悬挂的导体棒将发生运动
D .
丁图是电动机的原理，闭合开关后，金属棒ab将发生运动
4. 对图中甲、乙、丙、丁四幅图解释合理的是 （ ）
A . 甲：磁场中获得电流
B . 乙：开关闭合，小磁针N极将向右偏转
C . 丙：是发电机原理的装置
D . 丁：开关闭合，将有机械能转化为电能
5.2019年6月6日，南宁轨道交通3号线全线开通试运营，持有南宁市民卡的乘客将市民卡近检验口，机器感应电路中就会产生电流，使站口打开，乘客就可以进站或出站。图中与此过程原理相同的是（ ）
A .

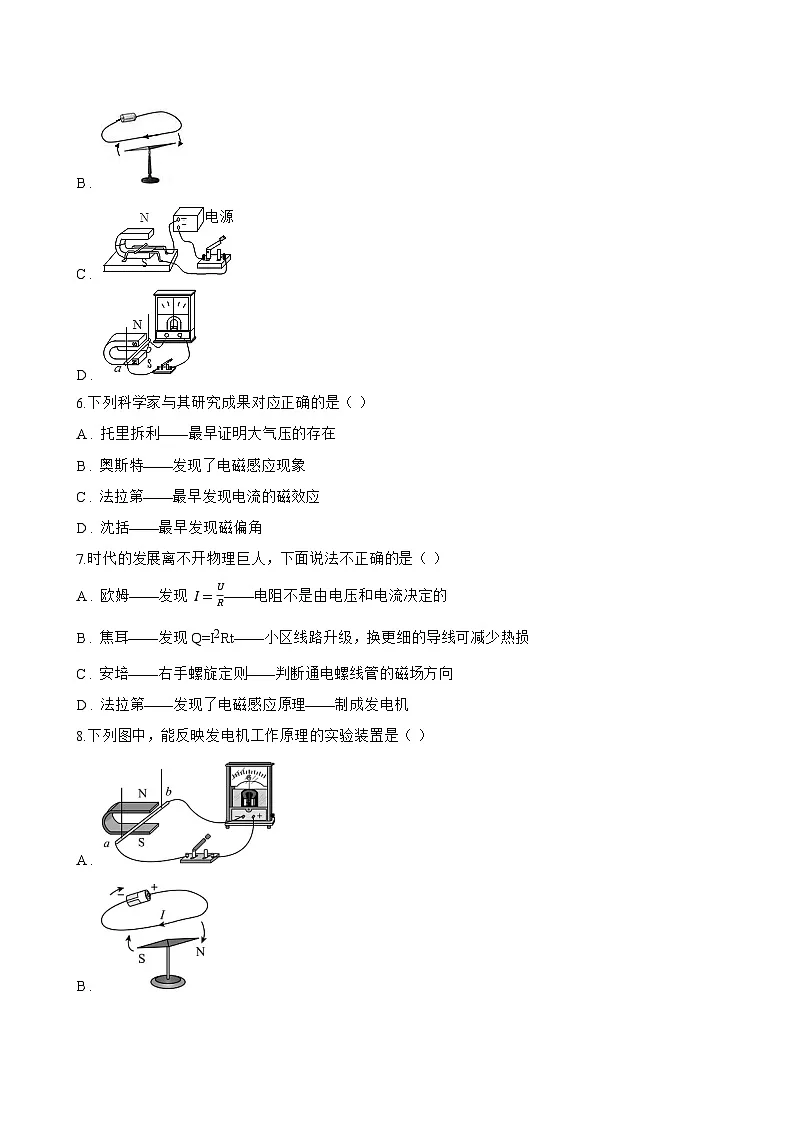

B .
C .
D .
6.下列科学家与其研究成果对应正确的是（ ）
A . 托里拆利——最早证明大气压的存在
B . 奥斯特——发现了电磁感应现象
C . 法拉第——最早发现电流的磁效应
D . 沈括——最早发现磁偏角
7.时代的发展离不开物理巨人，下面说法不正确的是（ ）
A . 欧姆——发现 I=UR——电阻不是由电压和电流决定的
B . 焦耳——发现Q=I2Rt——小区线路升级，换更细的导线可减少热损
C . 安培——右手螺旋定则——判断通电螺线管的磁场方向
D . 法拉第——发现了电磁感应原理——制成发电机
8.下列图中，能反映发电机工作原理的实验装置是（ ）
A .
B .
C .
D .
二、多选题
1.小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是（ ）
A . 若将两电磁铁上部靠近，会相互排斥
B . 电磁铁能吸引的大头针越多，表明它的磁性越强
C . B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流
D . 要使电磁铁磁性增强，应将滑片P向左移动
2.电与磁的知识有广泛的应用，下列说法中正确的是（ ）
A . 电磁铁是利用电流的磁效应制成的
B . 电动机是利用通电线圈在磁场中受力转动的原理制成的
C . 发电机是利用电磁感应现象制成的
D . 奥斯特实验说明利用磁场可以产生电流
3.如图，R是磁敏电阻，它的阻值随电磁铁磁性的增强而减小。下列判断正确的是（ ）
A . 开关S1闭合，滑片向右移动，电磁铁磁性减弱
B . 开关S1闭合，滑片移到某一位置，电磁铁左端为S极
C . 开关S1和S2同时闭合，滑片向右移动，R的电阻变小
D . 开关S1和S2同时闭合，滑片向左移动，指示灯变亮
4.如图，在“探究什么情况下磁可以生电”的实验中，下列说法正确的是（ ）
A . 上下移动导线AB，电流表的指针一定会偏转
B . 左右移动导线AB，电流表的指针会发生偏转
C . 动圈式话筒采集声信号时，利用了该实验规律
D . 该实验探究得到的规律与奥斯特实验规律一样
5.以下做法可以增强电磁铁磁性的是（ ）
A . 增大电流
B . 改变电流方向
C . 增加线圈匝数
D . 改变绕线方向
三、填空题
1.物理学发展过程中，曾经认为电与磁之间没有什么关系．直到19世纪初，科学家 ________ 通过实验发现电流周围存在磁场，其后，经过科学家的不懈努力，发现了 ________ 现象，表明利用磁场可以获得电流，进一步证明了电磁之间存在联系
2.如图所示由电磁铁P、衔铁Q和刀片S组成的自动空气开关的原理图，当电路在短路或过载而导致 ________ 过大时，电磁铁的磁性变强，吸引衔铁Q的力变大，使衔铁转动，闸刀在弹力的作用下自动开启，切断电路，起到保险作用．
​
3.有一种“车窗爆破器”，开始陆续安装在公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力．上述过程产生的能量转化是电能转化为 ________ 能，与此原理相类似的是 ________ （填电磁铁、电动机或发电机）．
4.电梯均有额定运载人数标准，当人员超载时，电梯内报警装置会发出声音提示，此时乘客应主动减员，退出电梯。 电梯的工作原理如图所示， R 为保护电阻， R0 为压敏电阻，其阻值随压力的增大而减小。电磁铁的上端为 ________ 极，电梯超载时，电磁铁的磁性 ________ 。
5.如图所示中柔软的导线稀疏的绕在光滑的玻璃管上，形成一个螺线管，当开关S闭合后，螺线管的长度将 ________ （选填“变大”、“不变”或“变小”）．
6.小陈同学在探究“通电螺线管的磁场”时，把螺线管沿东西方向水平悬挂起来，然后给导线通电（如图所示），则通电螺线管的A端是 ________ 极，该装置通电后能指示南北方向，是因为地球周围有 ________ 。
7.如图所示是某同学自制的简易电磁锁原理图。闭合开关S，将滑片P向左移动，通电螺线管的磁性会 ________ ，使静止在水平桌面的条形磁体向左滑动，从而打开门锁。条形磁体左端是 ________ 极。
8.酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。装置通电后，电磁铁上端为 ________ （选填“ N”或“ S”）极，若电磁铁吸力较小，则应将滑动变阻器滑片向 ________ （选填“左”或“右”）滑动。
9.下图是物理老师在课堂上演示的两个实验示意图｡图甲中，老师用毛皮摩擦过的橡胶棒a接触验电器的金属小球b时，同学们发现验电器的金属箔片张开了｡在这一过程中，电流的方向是从 ________ （选填“a到b”或“b到a”）｡图乙中，是一个通电螺线管，请判断通电螺线管的左端是 ________ 极｡
10.在一根长导线下面平行放置一个可以在水平面自由转动的小磁针，导线通电时，小磁针发生转动，这就是著名的 ________ 实验，它证明了电流周围存在 ________
四、实验探究题
1.利用下图所示的装置进行电与磁的相关实验。
（1）若利用该装置探究“通电导体在磁场中受力”，应将开关的接线柱1与 ________ （选填“2”或“3”）接通；
（2）将开关反方向闭合，利用该装置探究“产生感应电流的条件”：
①让悬挂的导体ab在图所示位置沿竖直方向上下运动，灵敏电流计指针 ________ （选填“会”或“不会”）发生偏转；
②保持磁体不动，若导体ab水平向右运动，灵敏电流计指针向左偏转；若要使灵敏电流计的指针向右偏转，可以 ________ （填字母）。
A. 将磁体的磁极对调，导体ab向左运动 B. 保持磁体不动，导体ab向左运动
2.小华在实验室做电学实验的时候，看到一颗铁螺丝钉，他将导线绕在铁螺丝钉上设计了如图甲所示的电路。根据所学知识回答下列问题。
（1） 闭合开关，根据安培定则，在图甲括号中标出铁螺丝钉右端的极性 ________ （N或S）。
（2） 他将滑动变阻器滑片向左移动，发现绕线铁螺丝钉吸引铁屑的数量变多，说明绕线铁螺丝钉的磁性变 ________ 。
（3） 他取下铁螺丝钉，使导线伸直，用该电路测量定值电阻的阻值。他按照正确步骤进行了3次实验，记录数据如表格所示，第1次的实验中，电流表的示数如图乙为 ________ A。
（4） 根据表格数据，测得定值电阻的阻值为 ________ Ω（结果保留1位小数）。
3.兴趣小组设计了如图所示的实验装置探究声音的传播。为了避免声音通过底部固体传出，利用磁悬浮装置使发声体悬浮于空中，A磁体上端为N极，则B磁体下端为 ________ 极。将内部充有空气的气球口系紧，并悬挂于玻璃罩内壁。通过抽气口向外抽气，罩内空气不断减少，气球体积 ________ （“增大”“不变”，“减小”)，最后几乎听不到声音了，但发声体上方的轻质小球照旧振动，再推理，可说明 ________ 不能传声。
五、综合题
1.新型发热材料﹣﹣PTC，PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的．PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛．
（1） 家用固体电热灭蚊器就使用PTC陶瓷电热元件，如图（1）为其电阻随温度变化的图象，由图可知，该PTC材料的居里点温度为 ________ ℃．
（2） 家用固体电热灭蚊器工作时的温度基本恒定在165℃左右，若它的温度高于165℃，电阻 ________ ， 功率 ________ ， 使其温度 ________ （以上均填变化情况）；反之，也能自动调节．因此用PTC材料制成的电热器具有自动调节功能．
（3） 某同学利用PTC电阻设计了一个“过热自动报警电路”：将PTC电阻安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过PTC电阻的居里点温度时，由于电阻变化，导致电磁铁磁性减弱，使警铃响．请帮他将如图（2）所示的电路连接完整
（4） 你认为该“过热自动报警电路”的设计或在使用过程中有何不足？（指出一点即可）
2.12月26日，中央台报道，我国自行设计施工的湖南长沙中低速磁浮铁路工程全线铺架完毕，开通试运行．长沙中低速磁浮铁路是中国首条自主研发的磁悬浮线，西起长沙南站，东至黄花机场，线路全长18.5公里，磁浮列车是一种靠磁的吸力和排斥力来推动的列车，其轨道的磁力使之悬浮在空中，行走时无需接触地面，相较普通轮轨列车与高速磁浮，中低速磁浮列车具有磨损小、振动小、建设及运营成本低等特点，设计时速100公里．
（1）以你的理解，除文中所列，这种磁悬浮列车还有哪些明显的优点？写出两条．
（2）根据题中数据，从黄花机场到长沙站全程需要几分钟？请计算说明．
3.实验小组的同学们进行有关电磁现象的实验．
（1） 在如图1所示实验中，闭合开关后，观察到导轨上的铜棒ab开始 ________ ，这说明磁场对放入其中的通电导体有 ________ ．
（2） 在如图2所示实验中，闭合开关，保持水平放置的蹄形磁体不动，当位于磁体N、S极之间的导体AB沿 ________ （选填“上下”或“左右”）方向运动时，灵敏电 流计指针不发生偏转；当导体AB沿水平方向运动时，灵敏电流计的指针发生偏转．这说明闭合电路的一部分导体在磁场中做 ________ 运动时，导体中就有感 应电流产生．
实验次数
电压U/V
电流I/A
1
2.4
2
3.6
0.3
3
5.0
0.4
