北师大版（2024）九年级全册（2024）第三节 电流的磁场练习题

这是一份北师大版（2024）九年级全册（2024）第三节 电流的磁场练习题，共12页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。

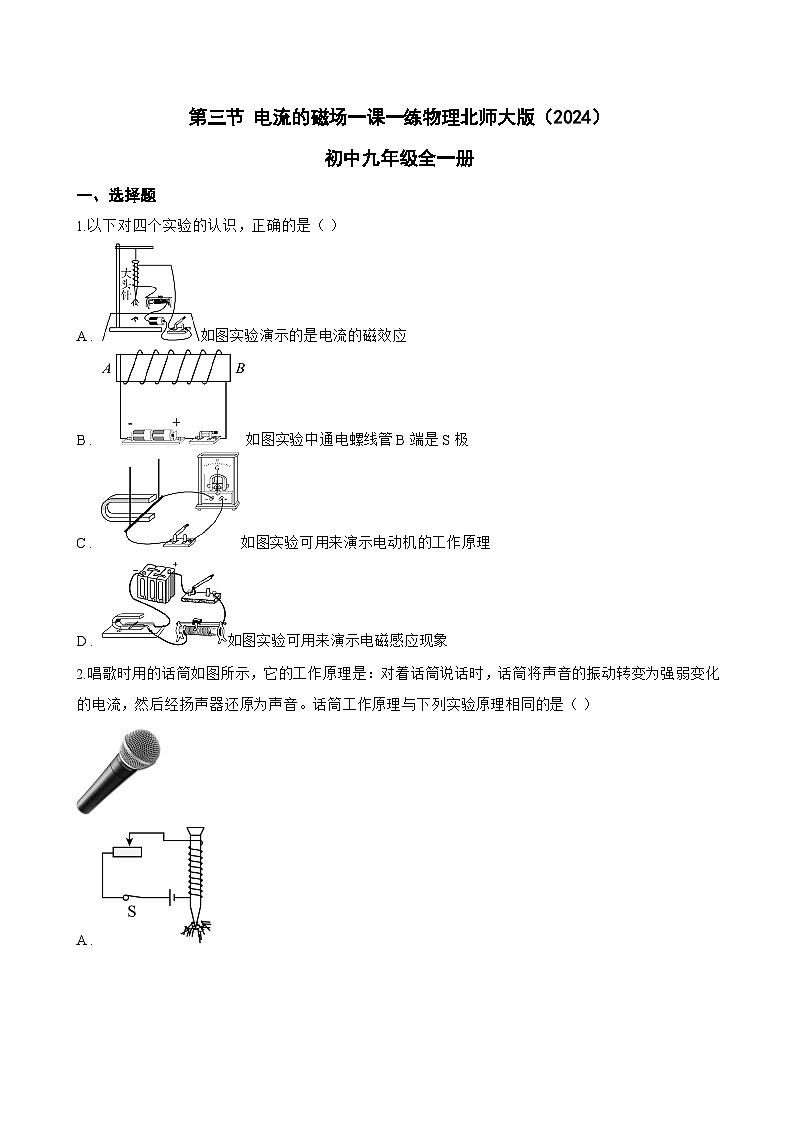

1.以下对四个实验的认识，正确的是（ ）
A . 如图实验演示的是电流的磁效应
B . 如图实验中通电螺线管B端是S极
C . 如图实验可用来演示电动机的工作原理
D . 如图实验可用来演示电磁感应现象

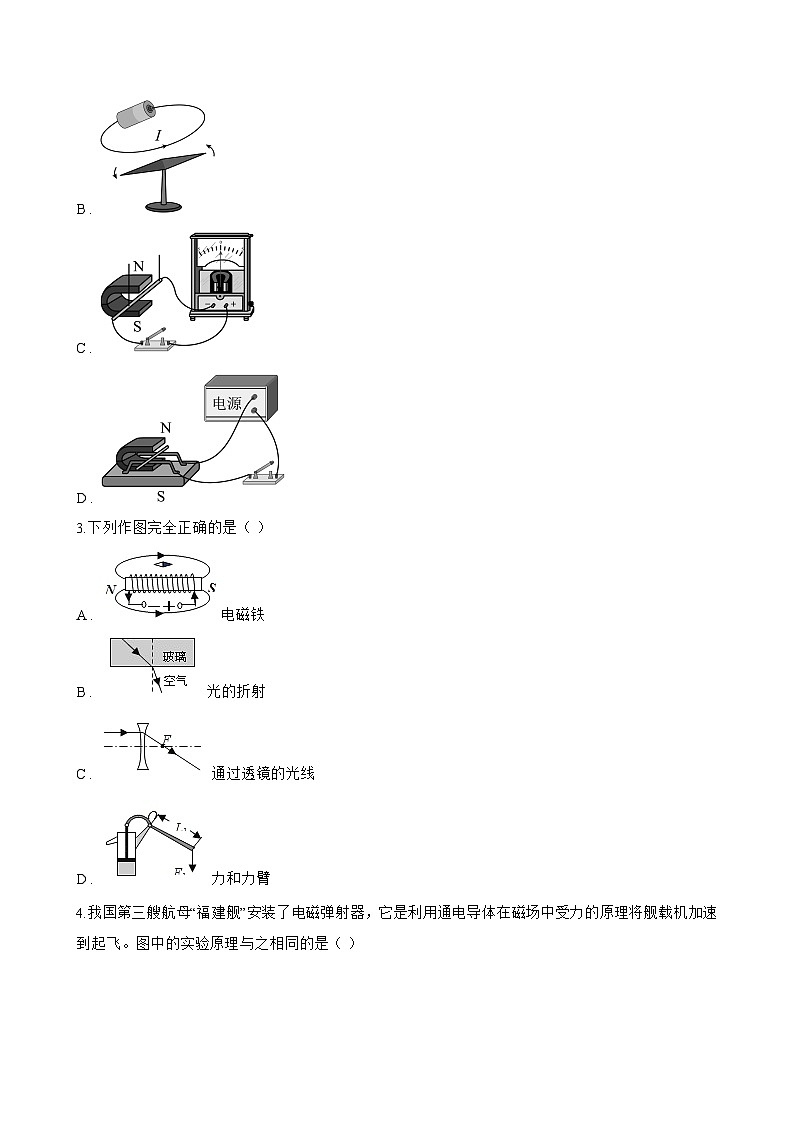

2.唱歌时用的话筒如图所示，它的工作原理是：对着话筒说话时，话筒将声音的振动转变为强弱变化的电流，然后经扬声器还原为声音。话筒工作原理与下列实验原理相同的是（ ）
A .
B .
C .
D .
3.下列作图完全正确的是（ ）
A . 电磁铁
B . 光的折射
C . 通过透镜的光线
D . 力和力臂

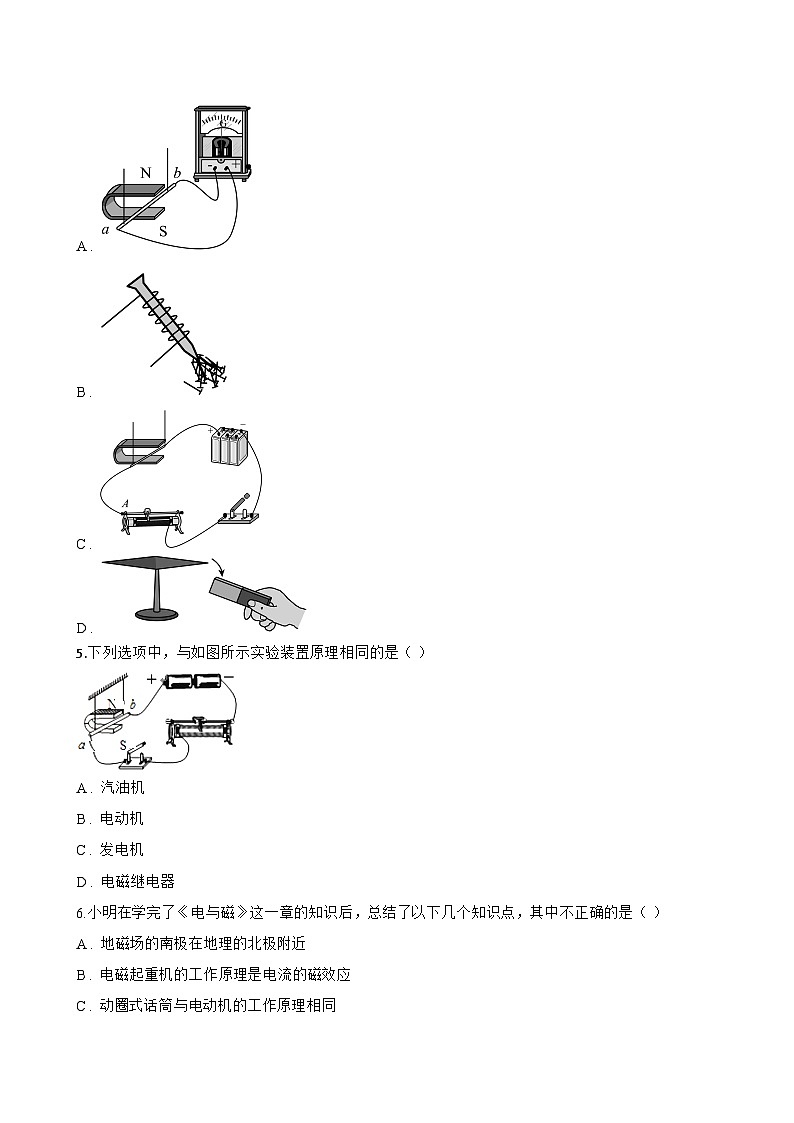

4.我国第三艘航母“福建舰”安装了电磁弹射器，它是利用通电导体在磁场中受力的原理将舰载机加速到起飞。图中的实验原理与之相同的是（ ）
A .
B .
C .
D .
5.下列选项中，与如图所示实验装置原理相同的是（ ）
A . 汽油机
B . 电动机
C . 发电机
D . 电磁继电器
6.小明在学完了《电与磁》这一章的知识后，总结了以下几个知识点，其中不正确的是（ ）
A . 地磁场的南极在地理的北极附近
B . 电磁起重机的工作原理是电流的磁效应
C . 动圈式话筒与电动机的工作原理相同
D . 发电机的工作原理的电磁感应现象
7.老师上课时使用“小蜜蜂”扩音，话筒、扬声器的原理与之对应正确的是（ ）
A . 话筒﹣﹣电动机，扬声器﹣﹣发电机
B . 话筒﹣﹣发电机，扬声器﹣﹣电动机
C . 话筒﹣﹣电动机，扬声器﹣﹣电动机
D . 话筒﹣﹣发电机，扬声器﹣﹣发电机
二、多选题
1.2008年10月9日，瑞典皇家科学院诺贝尔奖委员会宣布，将2007年度诺贝尔物理奖授予法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔，以表彰他们发现巨磁电阻效应的贡献，如图所示是研究巨磁电阻特性的原理示意图．实验发现，当闭合S1、S2后并使滑片P向右滑动的过程中，指示灯明显变暗，则下列说法正确的是（ ）
​
A . 电磁铁右端为N极
B . 滑片P向左滑动过程中电磁铁的磁性增强
C . 巨磁电阻的阻值随磁场的减弱而明显增大
D . 巨磁电阻的阻值随磁场的减弱而明显减小
2.下面所做的验证性实验中，说法正确的是（ ）
A . 在温度计的玻璃泡上擦上酒精，温度计的示数下降，说明蒸发吸热
B . 在探究影响动能大小因素实验中，使同一小球从斜面不同高度自由滑下，来研究动能与速度的关系
C . 将小磁针放在通电导体旁，小磁针会发生偏转，说明通电导体周围有磁场
D . 在探究液体压强特点时，将金属盒放得越深，发现U形管两液面的高度差越大，说明液体压强与液体的高度有关
3.如图可以说明巨磁电阻的特性．闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮，那么（ ）
A . 电磁铁右端为S极
B . 巨磁电阻随磁场增强而变大
C . 巨磁电阻随磁场增强而变小
D . 电磁铁磁性增强
4.关于电磁铁的特点，小明在笔记本中写出了以下几点，你认为错误的是（ ）
A . 电磁铁通电后有磁性，断电后无磁性
B . 通入电磁铁的电流越大，它的磁性越弱
C . 当通入电磁铁的电流方向改变后，电磁铁就会失去磁性
D . 在电流一定时，外形相同的螺线管，线圈匝数越多，磁性越强
5.为了应对即将到来的汛期，某课外兴趣小组设计了一个检测水库水位的装置，其原理如图所示。 L为安全指示灯，电铃为报警器， R1为定值电阻， R2为竖直放置、粗细均匀且足够长的电阻棒，滑片 P可以在电阻棒上自由滑动，并与浮子用竖直的绝缘杆连接，可随着浮子的上下移动而改变电阻棒 R2接入电路的阻值，从而可通过电流表的示数来反应水位的高低。当滑片 P指向 R2的中点时，水位达到警戒值，电磁铁吸下衔铁报警。则该检测器正常工作时（ ）

A . 电磁铁的上端为 N极
B . 水位较低时，电磁铁的磁性较弱
C . 若减小 R1的阻值，警戒水位会变高
D . 电流表示数越大，表示水位越高
6.关于电磁现象，下列说法中正确的是（ ）
A . 通电导体在磁场中一定受到力的作用
B . 电动机是利用通电线圈在磁场中受力转动的原理工作的
C . 发电机是利用电磁感应现象制成的，工作时将电能转化为机械能
D . 奥斯特实验表明通电导体周围存在磁场
7.电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R 1为保护电阻，R 2为压敏电阻，其阻值随压力增大而减小．下列说法正确的是（ ）
A . 电磁铁是根据电磁感应原理制成的
B . 工作时，电磁铁的上端为S极
C . 超载时，电磁铁的磁性增强
D . 正常情况下（未超载时），K与B接触
8.关于电与磁的有关知识，下列说法正确的是（ ）
A . 大头针被磁铁吸引的同时也被磁化成小磁体
B . 通电螺线管相当于一个条形磁体
C . 导体在磁场中做切割磁感线运动时，导体中一定产生感应电流
D . 电动机工作时，主要的能量转化是将电能转化为机械能
9.如图是小华为蔬菜大棚设计的温度自动报警器的原理图，它运用了许多物理知识，下列说法中不正确的是（ ）
A . 报警时，电磁铁a端为S极，b端为N极
B . 温度计是根据液体热胀冷缩的性质工作的
C . 报警器中的电磁铁运用了电流的热效应
D . 电磁继电器相当于一个电路的开关
10.以下做法可以增强电磁铁磁性的是（ ）
A . 增大电流
B . 改变电流方向
C . 增加线圈匝数
D . 改变绕线方向
三、填空题
1.如图甲，这是一种让人惊艳且充满乐趣的磁悬浮灯泡，灯泡内部有磁体，灯座内有如图乙所示的电磁铁，灯座通电后，灯泡就会悬浮在灯座上方；如图乙，电磁铁通电后，灯泡中的磁体会受到电磁铁的 ________ （吸引/排斥）力，这个力与整个灯泡的重力彼此平衡时，灯泡就会悬浮在一定高度静止；通电时，电磁铁a端的磁极为 ________ 极。
2.通电导线周围存在与电流方向有关的磁场，这种现象叫做电流的 ________ ．
3.如图所示.A为电磁铁、B为铁芯、C为套在铁芯B上的绝缘磁环。现将A、B、C放置在天平的左盘上。当A中通有电流I时，C悬停在空中。天平保持平衡。当增大A中电流时。绝缘磁环C将向上运动。在绝缘磁环C上升到最高点的过程中，若不考虑摩擦及空气阻力，则天平左盘 ________ （选填“一直平衡”、“先下降后上升”、“先上升后下降”或“一直下降到最低点”）。
4.如图所示通电螺线管的右侧是 ________ （填“N”或“S”）极，当滑动变阻器的滑片P向左移动时，螺线管的磁性 ________ （填“增强”、“不变”、“减弱”）。
5.某款热风干手器，手伸向出风口时可吹出温度为35℃～45℃的热风，内部电路由控制电路和工作电路两部分组成，简化电路如图所示，控制电路中R为光敏电阻。闭合S，当手伸向出风口时R的阻值会 ________ （选填“增大”“不变”或“减小”），衔铁被吸下工作电路开始工作。若加热电阻丝阻值为44Ω，在额定电压下，烘干一次手用时10s，则加热电阻产生的热量为 ________ J。

6.如图所示是一种磁悬浮地球仪摆件，地球仪内部装有磁铁，底座内部有如图乙所示的电磁铁。该地球仪利用同名磁极相 ________ 原理悬浮的；如图乙所示，闭合开关S，螺线管是左端为 ________ 极。
7.根据图中标出的通电螺线管的磁感线方向可知：通电螺线管的右端为 ________ 极，小磁针的右端为 ________ 极（以上两格均选填“N”或“S”），电源的 ________ 端为正极（选填“左”或“右”）．
​
8.物理学发展过程中，曾经认为电与磁之间没有什么关系．直到19世纪初，科学家 ________ 通过实验发现电流周围存在磁场，其后，经过科学家的不懈努力，发现了 ________ 现象，表明利用磁场可以获得电流，进一步证明了电磁之间存在联系
9.如图甲是小李家的磁悬浮盆景，盆底有一个永磁体，底座内有一个电磁铁。如图乙是电磁铁的工作电路图，通电后，电磁铁的上端为 ________ 极（选填“N”或“S”）；由于磁极相对，利用同名磁极相互 ________ 的规律，盆景就会悬浮在底座上方。
10.将一根导线平行置于静止的小磁针上方，当开关闭合时，小磁针发生偏转，这说明通电导体周围存在着 ________ ，将电源的正负极对调，再闭合开关，观察小磁针偏转方向的变化，可发现电流的磁场方向与 ________ 有关。
四、实验探究题
1.小琦同学在用小磁针做“探究条形磁铁周围的磁场分布”的实验时惊奇地发现，小磁针A出现了如图所示的现象．课后小琦同学对这一现象进行了探究，发现：小磁针A实际的“N”极和“S”极与标识的“N”极和“S”极相反．
（1）你认为小琦是怎样得知小磁针A实际的“N”极和“S”极与标识的“N”极和“S”极相反，请简述探究过程．
（2）小琦同学还了解到前几节课的同学用这些器材做实验时，并没有出现这一现象，说明小磁针A在这段时间内“N”极和“S”极出现了反转．你认为出现“N”极和“S”极反转的最可能原因是什么？
2.巴中市某中学物理实验小组的同学进行电磁学实验．请你帮他们完善以下内容．
（1） 如图甲，当闭合开关，磁场中金属棒ab在导轨上运动，这说明 ________ ．若只将电源的两极对调，接通电源，金属棒ab向相反的方向运动，说明力的方向与 ________ 方向有关；
（2） 如图乙，闭合开关，蹄形磁体不动，若使导体AB沿水平方向运动，则电流表指针将发生偏转，与此现象原理相同的是 ________ （选填“动圈式话筒”或“动圈式扬声器”）；
（3） 根据图丙的实验图，可探究“电磁铁的磁性强弱与 ________ 的关系”，电磁铁磁性强弱通过 ________ 来观察，用到的实验方法是 ________ ．
3.兴趣小组设计了如图所示的实验装置探究声音的传播。为了避免声音通过底部固体传出，利用磁悬浮装置使发声体悬浮于空中，A磁体上端为N极，则B磁体下端为 ________ 极。将内部充有空气的气球口系紧，并悬挂于玻璃罩内壁。通过抽气口向外抽气，罩内空气不断减少，气球体积 ________ （“增大”“不变”，“减小”)，最后几乎听不到声音了，但发声体上方的轻质小球照旧振动，再推理，可说明 ________ 不能传声。
五、综合题
1.如图是自动扶梯的原理图，它在无人和有人乘坐时运行的速度不同。R是压敏电阻，其阻值随压力的增大而减小。
（1）控制电路工作时，电磁铁上端为 ________ 选填“N”或“S”）级；
（2）当扶梯上有人时，衔铁与触点接触，工作电路中的电流 ________ （选填“变大”“变小”“不变”）电梯的运行速度变大。进户线a端应该是 ________ （选填“零”或“火”）线。

2.图所示是检验磁场对通电导线作用力的实验装置。当导线中有某方向电流通过时，它受到磁场的作用力向上。
（1） 如果仅将两磁极对调位置，导线受力向 ________ ；
（2） 如果同时对调磁极位置和改变电流方向，导线受力向 ________ 。
3.小明在做“探究通电导体在磁场受力的方向与哪些因素有关”的实验时，认为该方向可能与导体中的电流方向有关，也可能与磁场的方向有关．
（1） 他设计了如下的实验，装置如图所示，金属棒AB架在光滑的金属轨道上，导线的连接完好
A．闭合开关，发现金属棒向左运动．
B．把磁铁的南、北极上下对调、把电源的正、负极端的导线也对调，闭合开关后，发现金属棒仍向左运动．
根据以上现象，小明得出结论：通电导体在磁场受力的方向与导体中的电流方向、磁场方向无关．
你认为他的结论正确吗？如果认为正确请说明理由．如果认为不正确，请分析他得出错误结论的原因．
​
（2） 小俊在做“组成串联电路”的实验时，电路如图连好，闭合开关S后，两灯均不亮，经检查电路连接无误．老师经过仔细检查后告诉他，是其中一个灯泡的灯丝烧坏了． 请你只用一根导线，帮助小俊检测出到底是哪一个灯泡灯丝烧坏了．把你的实验方法、所能观察到的实验现象及由此推断出的结论填入下表中
​
4.12月26日，中央台报道，我国自行设计施工的湖南长沙中低速磁浮铁路工程全线铺架完毕，开通试运行．长沙中低速磁浮铁路是中国首条自主研发的磁悬浮线，西起长沙南站，东至黄花机场，线路全长18.5公里，磁浮列车是一种靠磁的吸力和排斥力来推动的列车，其轨道的磁力使之悬浮在空中，行走时无需接触地面，相较普通轮轨列车与高速磁浮，中低速磁浮列车具有磨损小、振动小、建设及运营成本低等特点，设计时速100公里．
（1）以你的理解，除文中所列，这种磁悬浮列车还有哪些明显的优点？写出两条．
（2）根据题中数据，从黄花机场到长沙站全程需要几分钟？请计算说明．
5.实验小组的同学们进行有关电磁现象的实验．
（1） 在如图1所示实验中，闭合开关后，观察到导轨上的铜棒ab开始 ________ ，这说明磁场对放入其中的通电导体有 ________ ．
（2） 在如图2所示实验中，闭合开关，保持水平放置的蹄形磁体不动，当位于磁体N、S极之间的导体AB沿 ________ （选填“上下”或“左右”）方向运动时，灵敏电 流计指针不发生偏转；当导体AB沿水平方向运动时，灵敏电流计的指针发生偏转．这说明闭合电路的一部分导体在磁场中做 ________ 运动时，导体中就有感 应电流产生．
实验方法
实验现象
结论
