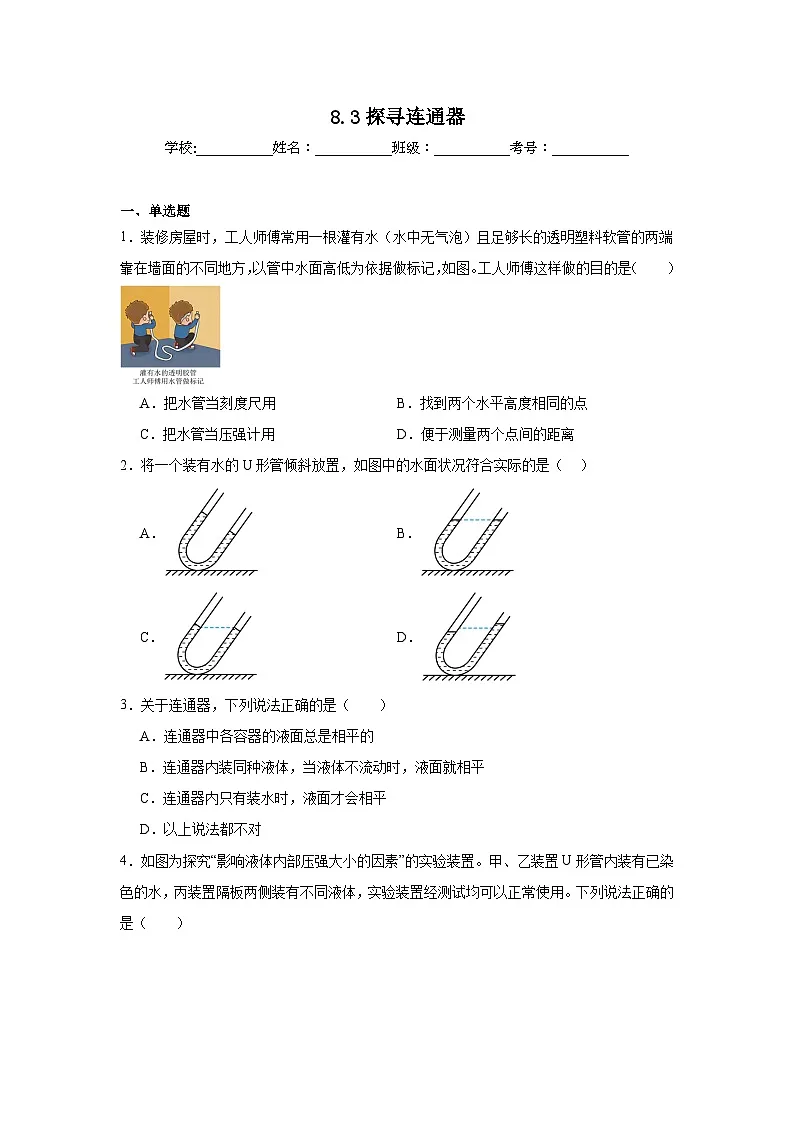

一、单选题
1．装修房屋时，工人师傅常用一根灌有水（水中无气泡）且足够长的透明塑料软管的两端靠在墙面的不同地方，以管中水面高低为依据做标记，如图。工人师傅这样做的目的是（ ）
A．把水管当刻度尺用B．找到两个水平高度相同的点
C．把水管当压强计用D．便于测量两个点间的距离
2．将一个装有水的U形管倾斜放置，如图中的水面状况符合实际的是（ ）
A．B．
C．D．
3．关于连通器，下列说法正确的是（ ）
A．连通器中各容器的液面总是相平的
B．连通器内装同种液体，当液体不流动时，液面就相平
C．连通器内只有装水时，液面才会相平
D．以上说法都不对

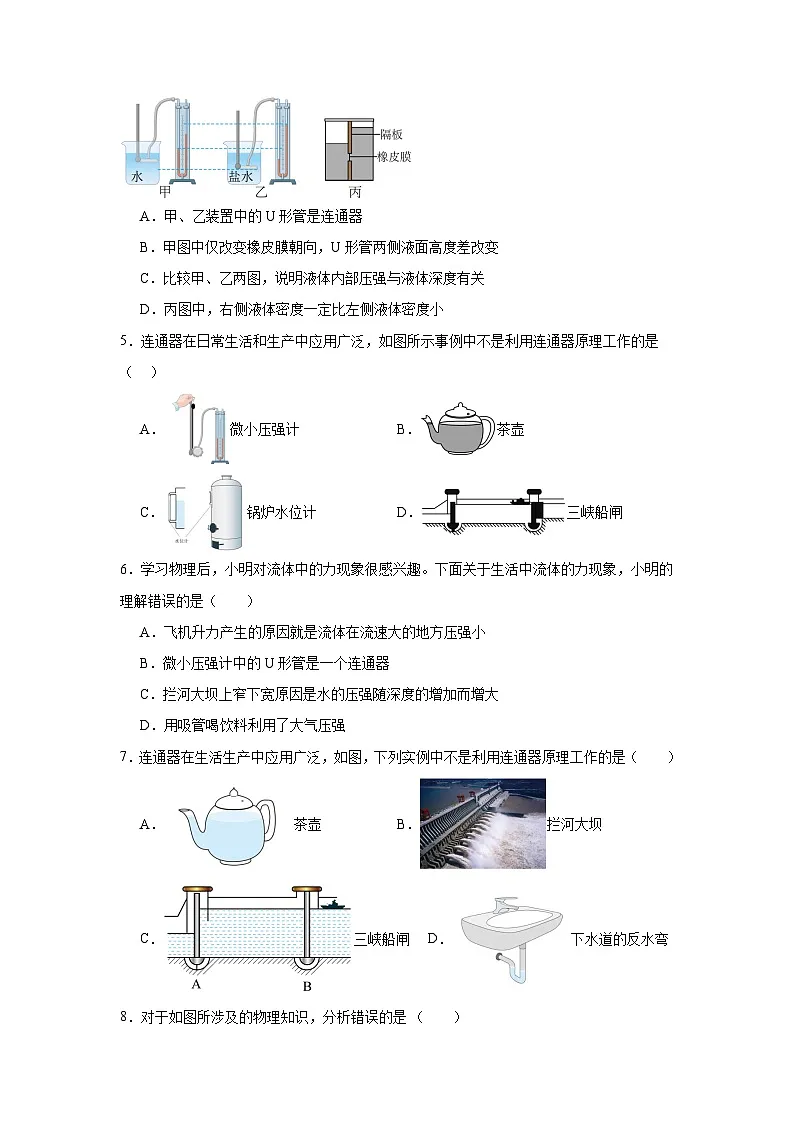

4．如图为探究“影响液体内部压强大小的因素”的实验装置。甲、乙装置U形管内装有已染色的水，丙装置隔板两侧装有不同液体，实验装置经测试均可以正常使用。下列说法正确的是（ ）
A．甲、乙装置中的U形管是连通器
B．甲图中仅改变橡皮膜朝向，U形管两侧液面高度差改变
C．比较甲、乙两图，说明液体内部压强与液体深度有关
D．丙图中，右侧液体密度一定比左侧液体密度小
5．连通器在日常生活和生产中应用广泛，如图所示事例中不是利用连通器原理工作的是（ ）
A． 微小压强计B．茶壶
C．锅炉水位计D．三峡船闸
6．学习物理后，小明对流体中的力现象很感兴趣。下面关于生活中流体的力现象，小明的理解错误的是（ ）
A．飞机升力产生的原因就是流体在流速大的地方压强小
B．微小压强计中的U形管是一个连通器
C．拦河大坝上窄下宽原因是水的压强随深度的增加而增大
D．用吸管喝饮料利用了大气压强
7．连通器在生活生产中应用广泛，如图，下列实例中不是利用连通器原理工作的是（ ）
A．茶壶B．拦河大坝
C．三峡船闸D．下水道的反水弯

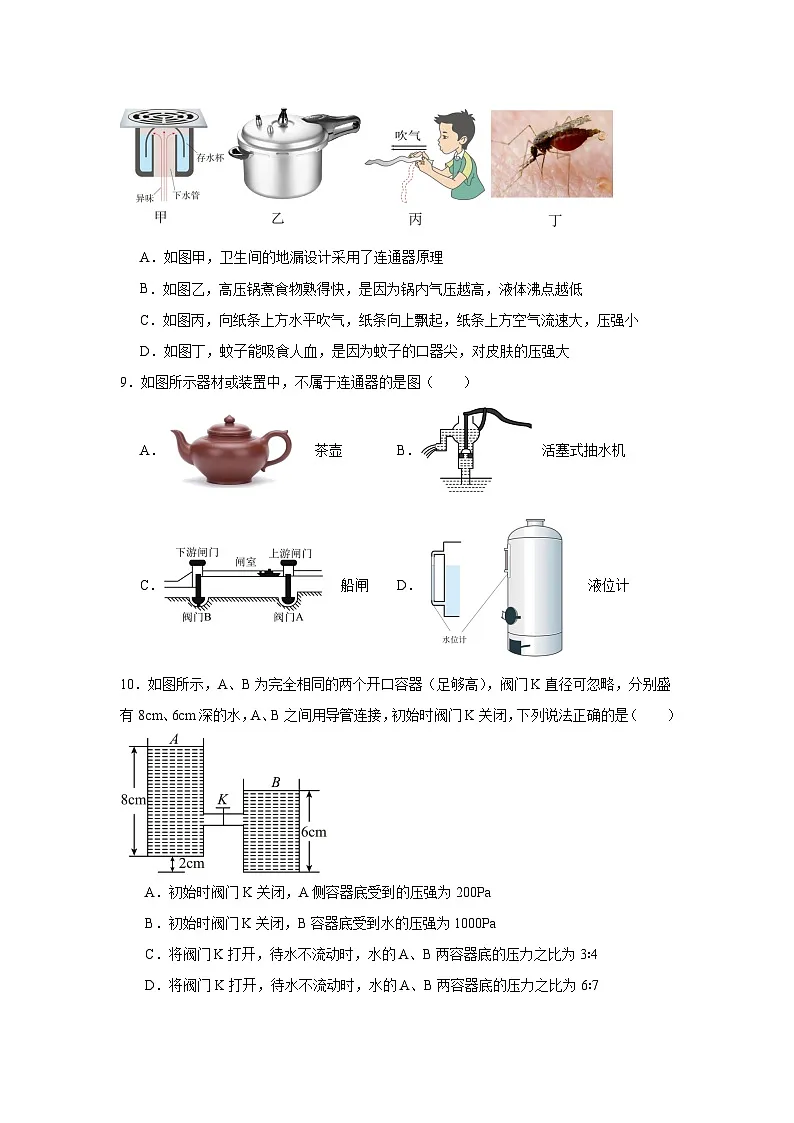

8．对于如图所涉及的物理知识，分析错误的是（ ）
A．如图甲，卫生间的地漏设计采用了连通器原理
B．如图乙，高压锅煮食物熟得快，是因为锅内气压越高，液体沸点越低
C．如图丙，向纸条上方水平吹气，纸条向上飘起，纸条上方空气流速大，压强小
D．如图丁，蚊子能吸食人血，是因为蚊子的口器尖，对皮肤的压强大
9．如图所示器材或装置中，不属于连通器的是图（ ）
A． 茶壶B． 活塞式抽水机
C． 船闸D． 液位计
10．如图所示，A、B为完全相同的两个开口容器（足够高），阀门K直径可忽略，分别盛有8cm、6cm深的水，A、B之间用导管连接，初始时阀门K关闭，下列说法正确的是（ ）

A．初始时阀门K关闭，A侧容器底受到的压强为200Pa
B．初始时阀门K关闭，B容器底受到水的压强为1000Pa
C．将阀门K打开，待水不流动时，水的A、B两容器底的压力之比为3∶4
D．将阀门K打开，待水不流动时，水的A、B两容器底的压力之比为6∶7
二、多选题
11．下图中，利用连通器的特点实现功能的是（ ）
A．B．
C．D．
12．下列是利用连通器的特点来实现自己的功能的是（ ）
A． 茶壶B． 拦河大坝
C． 注射器吸药液D． 排水管的U形“反水弯”
三、填空题
13．小明爸爸到外地出差时带回一个工艺考究的紫砂壶，它的壶身和壶嘴构成一个 ，妈妈在清洗茶壶时，不小心把戒指掉进了茶壶内，戒指在水中下沉的过程中受到的浮力 （填“大于”“等于”或“小于”） 它的重力。
14．南水北调是我国重大战略性基础设施，分东、中、西三条线路，中线从丹江口水库出发，穿越黄河，一路北上到达北京。在贯穿黄河时，工程人员设计如图的穿黄隧道，这个隧道结构具有 特征。在日常生活中也有很多用具具有这一特征，在茶杯、茶壶、漏斗这三个用具中， 就具有与隧道相同的特征。
15．如图所示，锅炉与外面的水位计组成 ，当向锅炉内注入水并且不流动时，水位计和锅炉中水面的高度总是 的，因此我们可以根据水位计判断锅炉内的水位。
16．我国三峡工程是举世瞩目的跨世纪工程，三峡大坝上、下游水位差最高可达。如图所示是三峡船闸的简易示意图，船闸工作过程应用了 原理，某船从上游经过船闸驶往下游，请仔细观察图片，此时 构成了一个连通器（填“A与B” “B与C”或“A与C”）。上、下游最大的压强差可以达到 。（取）

17．如图所示，当茶壶内盛满水，水面可到达图中位置 （选填“A”或“B”）。
四、实验题
18．如图所示是托里拆利实验。
(1)将装满水银的长玻璃管倒立插入水银槽中，管内水银会下降一定高度，管的正上方没有水银的地方是 （选填“空气”或“真空”），待液面稳定后，读出此时水银柱的高度为，此时外界压强 （选填“＞”、“＜”或“＝”）标准大气压强；实验时管中若混入少量空气，大气压的测量结果会 （选填“变大”、“变小”或“不变”）。
(2)实验过程中，若像图丁中一样将玻璃管倾斜，则水银柱的长度将变长，高度 ，对实验结果 （选填“有”或“没有”）影响。
(3)若在做实验过程中，不小心将玻璃管顶端打破了，则水银柱将______。
A．往上喷出水银B．降低到与管外的水银面相平
C．水银柱保持原来高度不变D．在原来的高度上水银柱上下往返运动
五、综合题
19．如图所示，甲、乙两容器间由一斜管相通，中间由阀门控制，容器中装有水，且两容器中水面相平。
(1)当阀门K关闭时，a、b两点水的压强大小关系是pa pb；
(2)请分析打开阀门K后，管中的水将 （选填“流动”或“不流动”），此时，该装置相当于一个 （填写物理专用名称）。
《8.3探寻连通器》参考答案
1．B
【详解】透明软管的两端开口，底部连通正符合连通器的特点，所以工人师傅这样做的目的是保证两点在同一高度上，故B符合题意，ACD不符合题意。
故选B。
2．B
【详解】U形管的左右两管上部开口，下端连通，属于连通器，倾斜放置时，只要液体不再流动，左右两管中液面始终相平，AD液面不在同一直线上，C液面不水平，只有B左右两管液面仍然相平，故B符合题意，ACD不符合题意。
故选B。
3．B
【详解】连通器里装的是相同的液体，当液体不流动时，连通器各部分中的液面高度总是相同的，故ACD错误，B正确。
故选B。
4．D
【详解】A．甲、乙装置中U形管因一端封闭，不是连通器，故A错误；
B．甲图中仅改变橡皮膜朝向，而深度不变，液体产生的压强大小不变，U形管两侧液面高度差不改变，故B错误；
C．研究液体内部压强与液体深度有关，要控制液体的密度相同，比较甲、乙两图，因液体密度不同，不能说明液体内部压强与液体深度有关，故C错误；
D．丙图中，橡皮膜变平，可知两侧液体产生的压强相同，而橡皮膜在右侧液体中的深度大，根据可知，右侧液体密度一定比左侧液体密度小，故D正确。
故选D。
5．A
【详解】A．U形管与胶管连接一侧是封闭的，不满足上端开口、底端连通，不是利用连通器原理工作的，故A符合题意；
BCD．茶壶、锅炉水位计、三峡船闸，都满足上端开口、底端连通，静止时液面相平，是利用连通器原理工作的，故BCD不符合题意。
故选A。
6．B
【详解】A．飞机升力利用了流体流速大的地方压强小，使机翼上下方产生压强差，从而将飞机抬起来，故正确，不符合题意；
B．微小压强计中的U形管一端封闭、一端开口，不属于连通器原理，故B错误，符合题意；
C．液体压强的大小与液体密度和深度有关，液体密度相同时，深度越深，液体压强越大，因此拦河大坝设计成上窄下宽的形状是因为拦河大坝下方所受到的压强越大，故C正确，用吸管将杯中的饮料吸入口中，是吸走了管中的空气，使管内的气压减小，在外界大气压的作用下将饮料压入口中，故D正确。；
D．用吸管将杯中的饮料吸入口中，是吸走了管中的空气，使管内的气压减小，在外界大气压的作用下将饮料压入口中，故D正确，不符合题意。
故选B。
7．B
【详解】连通器是上端开口、下端连通的装置，连通器的特点：同种液体静止时，液面保持相平。
A．茶壶的壶身与壶嘴都与大气连通，并且壶身和壶嘴上端开口、底部相连通，是连通器，故A不符合题意；
B．由于液体的压强随深度的增加而增大，河水的深度越深，压强越大，为了使拦河坝能承受更大的水压，应把拦河坝设计成下宽上窄的形状，没有利用连通器原理，故B符合题意；
C．船闸的上游与闸室下面通过阀门相通，当下游阀门关闭，上游阀门打开，上游与闸室内的水位逐渐相平，打开上游闸门，船就可以进入闸室；同理，船再进入下游，就通过了船闸。所以船通过船闸使用了两次连通器，故C不符合题意；
D．洗手池排水的回水弯管成U形，水不流动时，U形管里的水相平，可以防止下水道里的气味散发出来，因此洗手池排水的反水弯管属于连通器，故D不符合题意。
故选B。
8．B
【详解】A．存水杯为一连通器，水不再流动时，水面保持相平，故地漏使用时用到的物理知识是连通器的原理，故A正确，不符合题意；
B．因为水的沸点随气压的增大而升高，煮食物时高压锅内的气压比普通锅内的气压高，所以高压锅内水的沸点高，饭菜熟的快，故B错误，符合题意；
C．将一纸条放在嘴边，用力从纸条上方吹气，因为纸条上方的空气流速大，压强小，纸条下方的空气流速小，压强大，纸条受到一个竖直向上的压力差，所以纸条就飘起来，故C正确，不符合题意；
D．蚊子的口器尖，在压力一定时，减小受力面积来增大压强，能吸食人血，故D正确，不符合题意。
故选B。
9．B
【详解】上端开口，下端连通的容器是连通器。
A．茶壶的壶嘴和壶身下部是相通的，构成了连通器，故A不符合题意；
B．活塞式抽水机的工作原理是利用了大气压，与连通器原理无关，故B符合题意；
C．船闸的上游与闸室下面通过阀门相通，当下游阀门关闭，上游阀门打开，上游与闸室内的水位逐渐相平，打开上游闸门，船就可以进入闸室；同理，船再进入下游，就通过了船闸，所以船通过船闸使用了两次连通器，故C不符合题意；
D．液位计的液位部分和壶身部分构成连通器，是连通器的应用，故D不符合题意。
故选B。
10．C
【详解】AB．初始时阀门K关闭，A、B容器底受到水的压强分别为
故AB错误；
CD．根据下图可知，两容器液面的高度差为
8cm-4cm=4cm
打开阀门后，两容器构成连通器，液体静止后两容器中的液面会相平，A液面下降2cm，B液面上升2cm，此时A容器底的深度变为
hA′=8cm-2cm=6cm
此时B容器底的深度变为
hB′=6cm+2cm=8cm

由p=ρgh可知，在液体密度不变时，液体压强与液体的深度成正比，将阀门K打开，待水不流动时，水对A、B两容器底的压强之比为3∶4；根据F =pS可知，在受力面积不变时，压力与压强成正比，故此时水的A、B两容器底的压力之比为
故C正确，D错误。
故选C。
11．ACD
【详解】A．锅炉水位计的上端都开口、底部相互连通，是利用连通器的特点实现功能的，故A符合题意；
B．液体压强计的U形管一端开口，另一端是封闭的，不符合连通器的结构特点，不是连通器，不是利用连通器的特点实现功能的，故B不符合题意；
C．排水管的“反水弯”符合上端开口、底部连通的特点，是利用连通器的特点实现功能的，故C符合题意；
D．地漏的存水杯结构符合上端开口、底部连通的特点，是利用连通器的特点实现功能的，故D符合题意。
故选ACD。
12．AD
【详解】A．茶壶符合上端开口下端连通的特点，属于连通器，故A符合题意；
B．拦河大坝上窄下宽是由于液体压强随深度的增加而增大，与连通器原理无关，故B不符合题意；
C．注射器吸药液，药液在大气压的作用下进入针管，与连通器原理无关，故C不符合题意；
D．U形“反水弯”符合上端开口下端连通的特点，属于连通器，故D符合题意。
故选AD。
13． 连通器 小于
【详解】[1]壶身和壶嘴，上端开口，底部连通，构成一个连通器。
[2]戒指在水中下沉的过程中受到的浮力小于重力，所以下沉，最终沉底。
14． 连通器 茶壶
【详解】[1][2]隧道在结构上具有上端开口、下端连通的特征，相当于一个连通器，可以实现渠水全程自流。茶壶的壶嘴与壶身上端开口、底部相互连通，故利用的是连通器原理
15． 连通器 相平
【详解】[1]锅炉与外面的水位计上端开口、下端连通，组成了连通器。
[2]根据连通器的特点可知，当装同种液体且液体不流动时，各部分中的液面高度总是相平的。
16． 连通器 A与B
【详解】[1]船闸工作过程应用了连通器原理。
[2]由图可知，某船从上游经过船闸驶往下游，此时阀门关闭，阀门打开，闸室A与闸室B的底部相通，即A与B构成了一个连通器。
[3]已知三峡大坝上、下游水位差最高可达113m，上、下游最大的压强差为
17．B
【详解】茶壶的结构是上端开口，下部连通，构成一个连通器，因此是利用连通器原理工作的；根据同种液体，在液体不流动时连通器内各容器的液面总是保持相平可知，当壶内盛满水，水面可到达图中B位置。
18．(1) 真空 ＜ 变小
(2) 不变 没有
(3)B
【详解】（1）[1]托里拆利实验中，将装满水银的长玻璃管倒着插入水银槽中，水银下降后，上方没有水银的地方没有空气进入，处于真空状态。
[2]水银柱的高度为h=740mm，小于760mm水银柱，说明此时外界压强小于1标准大气压强。
[3]玻璃管内不慎混入空气，则会产生气体压强，因大气压强
p大气=p气+p水银
管内的水银柱高度将变小，因此大气压的测量结果会变小。
（2）[1][2]水银柱竖直高度差只与外界大气压的高低有关，大气压不变时水银柱竖直高度差也不变，所以管子倾斜后，水银柱的竖直高度差不变，对实验结果没有影响。
（3）做实验过程中，不小心将玻璃管顶端打破了，玻璃管上端与大气相通，成了上端开口、下端相连通的连通器，因此水银柱会降低到与管外的水银面相平。
故选B。
19．(1)
(2) 不流动 连通器
【详解】（1）根据图示可知，两容器中水面相平，的深度小于的深度，根据可知，、两点水的压强大小关系为小于。
（2）[1[2]]当阀门打开时，甲和乙的上端开口、底部连通，构成了连通器。由于容器中装同一种液体，并且液面相平，因此打开阀门后，液面仍保持相平，故液体不会流动。
题号
1
2
3
4
5
6
7
8
9
10
答案
B
B
B
D
A
B
B
B
B
C
题号
11
12








答案
ACD
AD
