滑动变阻器的原理滑动变阻器的结构滑动变阻器的使用电阻箱电位器

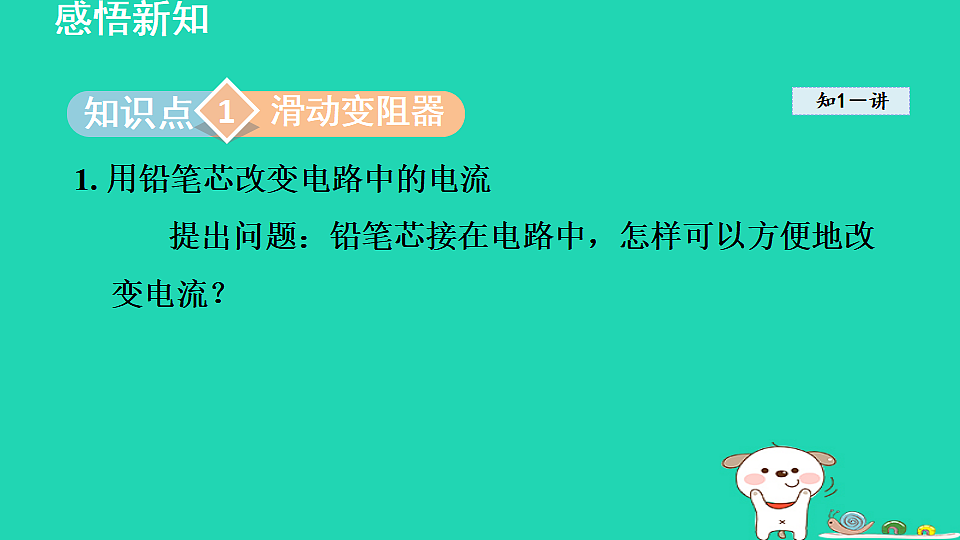

1. 用铅笔芯改变电路中的电流提出问题：铅笔芯接在电路中，怎样可以方便地改变电流？

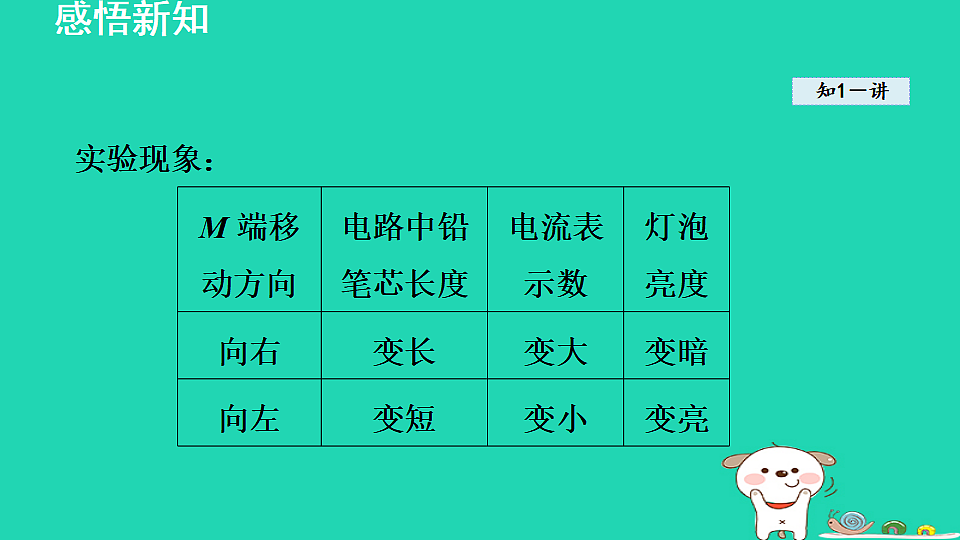

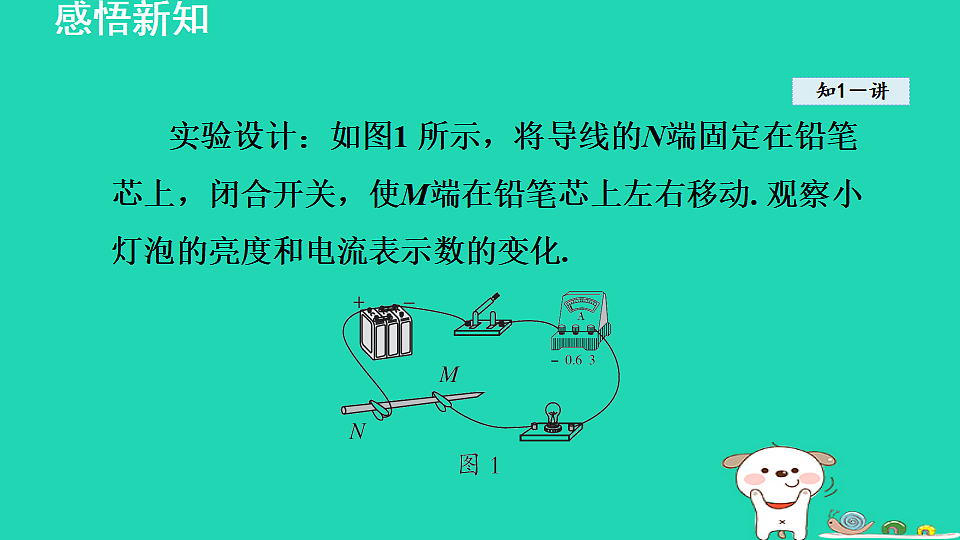

实验设计：如图1 所示，将导线的N端固定在铅笔芯上，闭合开关，使M端在铅笔芯上左右移动. 观察小灯泡的亮度和电流表示数的变化.

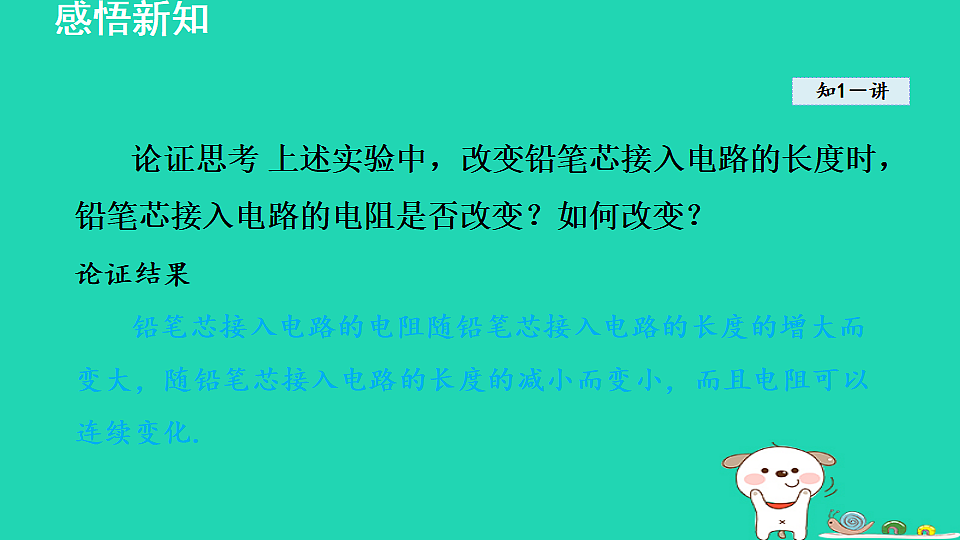

论证思考 上述实验中，改变铅笔芯接入电路的长度时，铅笔芯接入电路的电阻是否改变？如何改变？
论证结果铅笔芯接入电路的电阻随铅笔芯接入电路的长度的增大而变大，随铅笔芯接入电路的长度的减小而变小，而且电阻可以连续变化.

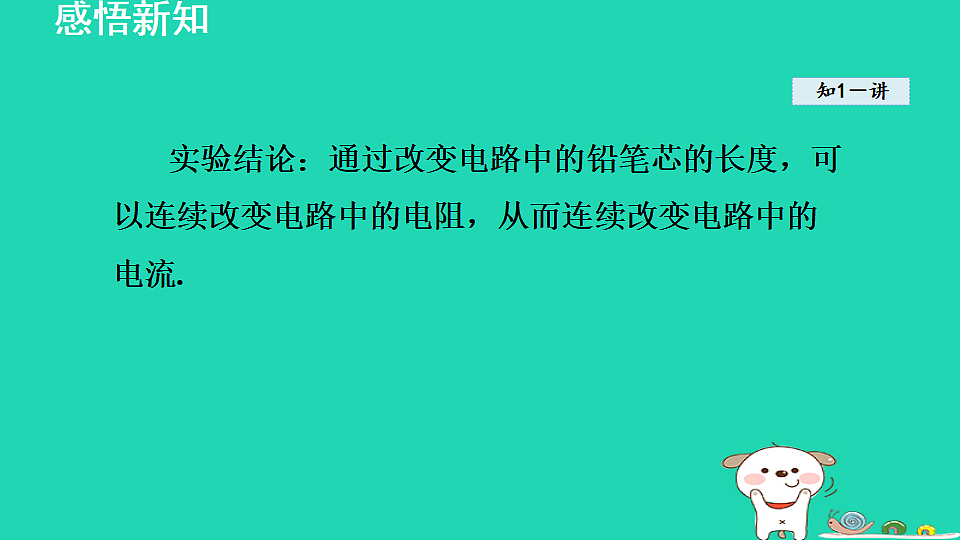

实验结论：通过改变电路中的铅笔芯的长度，可以连续改变电路中的电阻，从而连续改变电路中的电流.

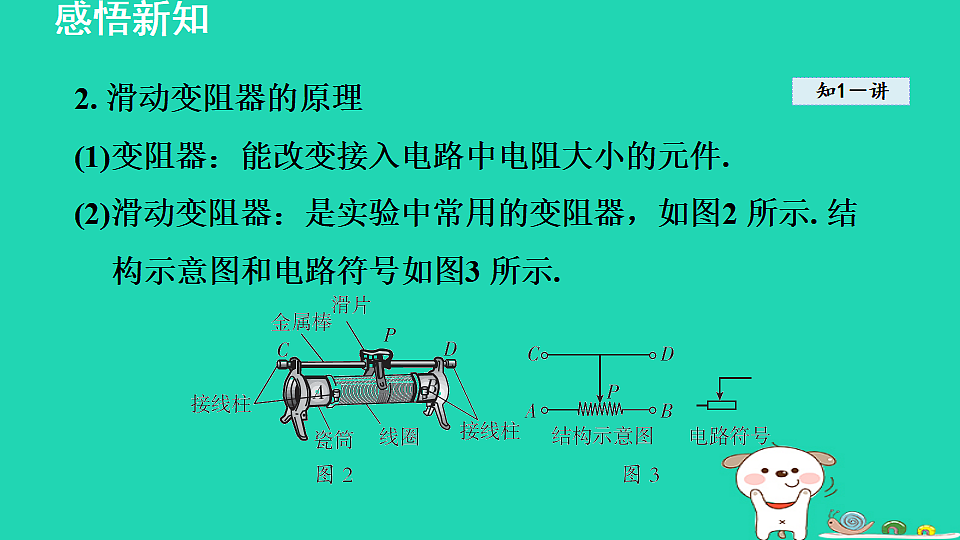

2. 滑动变阻器的原理(1)变阻器：能改变接入电路中电阻大小的元件.(2)滑动变阻器：是实验中常用的变阻器，如图2 所示. 结构示意图和电路符号如图3 所示.
(3)滑动变阻器的原理：通过改变连入电路中电阻丝的长度来改变连入电路中的电阻.
深度理解影响滑动变阻器接入电路阻值的因素是电阻丝接入电路中的长度，金属棒对连入电路的电阻影响很小，可以忽略.
（4） 滑动变阻器的最大阻值是多大？标注在什么地方？滑动变阻器的铭牌上标有最大阻值和允许通过的最大电流。例如铭牌上标有“ 10Ω 2A”，10Ω 是该滑动变阻器的最大电阻，2A 是允许通过该滑动变阻器的最大电流。
[渭南临渭区期末] 如图4 所示，实验室中某个常用的滑动变阻器铭牌上标有“20Ω 2A”字样。
考向： 滑动变阻器的结构与原理
下列关于这个滑动变阻器的说法中（ ）①当滑动变阻器通过2 A 的电流时，它的电阻为2 0 Ω②它接入电路的最大阻值是2 0 Ω③它是通过改变其接入电路中电阻丝的横截面积来改变、接入电路电阻的④允许通过它的最大电流为2 AA. 只有①③正确 B.只有①④正确C. 只有②③正确 D.只有②④正确
解析：滑动变阻器通过改变其接入电路中电阻丝的长度来改变接入电路电阻的，滑动变阻器铭牌上标有“20 Ω 2 A”表示滑动变阻器的最大电阻是2 0 Ω，允许通过的最大电流是2 A。
1. 连接：将滑动变阻器串联在电路中，采用“一上一下”连接.
2. 四种正确连接的归类
方法点拨判断滑动变阻器接入电路的阻值是变大还是变小，只要看电阻丝接入电路的长度如何变化的. 接入电路的电阻丝变长时，电阻变大. 接入电路的电阻丝变短时，电阻变小.
3. 两种异常连接的比较
4. 注意点：(1)开关闭合时，应将滑片移动到滑动变阻器接入电路的阻值最大的位置.(2)使用时，通过滑动变阻器的电流不能超过铭牌标有的最大电流. 超过允许的最大电流，滑动变阻器可能会因电流过大而损坏.
深度思考 闭合开关时，滑片不在阻值最大位置的可能危害是什么？
深度理解闭合开关，可能会因滑动变阻器接入电路的电阻过小，导致电路中通过小灯泡、电流表等元件的电流过大而损坏.
[中考·自贡] 如图5 所示是滑动变阻器的结构示意图，当滑片P 向右移动时，要使连入电路中的电阻变大，应选择的接线柱为( )A. A 和B B. A 和D C. B 和C D. B 和D
考向： 滑动变阻器的连接
解题秘方：按照“一上一下”连接滑动变阻器：滑动变阻器一个上端接线柱、一个下端接线柱连入电路；按照“远大近小”判断阻值变化：滑片远离下端接线柱时，滑动变阻器连入电路中的电阻变大；滑片靠近下端接线柱时，滑动变阻器连入电路中的电阻变小。
解析：滑片右移时，要使连入电路中的电阻变大，则应使滑片左半部分的电阻丝接入电路中，因此下方的接线柱应接A，上方的接线柱接C 或D 均可，即可以接A 和C 或A 和D。
1. 电阻箱 一种用于定量测量的可变电阻. 如图所示的旋转式电阻箱，通过面板上的两个接线柱接入电路，调节四个旋钮可以得到0 ～ 9 999 Ω范围内的任何整数阻值.
图中四个旋钮的数值分别为3、6、0、8，则接入电路的阻值为3×1 000 Ω+6×100 Ω+0×10 Ω+8×1 Ω=3 608 Ω. 如果需要接入的阻值为1 608 Ω，只要将图中×1000 的旋钮由3 调到1 即可.
2. 电位器 一种阻值可以连续改变的可变电阻. 电位器的结构如图所示：A、C 为两个静触点，相当于滑动变阻器电阻丝两端的接线柱；B 为动触点，相当于滑动变阻器的滑片.
电位器的连接 将动触点和一个静触点接到电路中，移动滑动触头改变碳膜电阻接在电路的长度实现电阻的改变.3. 可变电阻的符号： .
辨识比较电阻箱和电位器的异同：相同点，电阻箱和电位器( 含热敏、光敏、压敏电阻) 都是可变电阻，电路元件符号也相同.不同点：电位器阻值可连续改变，但不能确定接在电路的具体阻值；电阻箱可以知道接在电路的阻值，但阻值不能连续改变.
如图8 所示，图甲为亮度可调的台灯，电位器是调节其亮度的装置；图乙为电位器的内部结构示意图，a、b、c 是它的三个接线柱，旋钮带动滑片转动.
考向： 生活中的电位器
电位器应与灯泡______(填“串联”或“并联”).若顺时针旋转旋钮时灯泡发光变亮，则需将______ (填“a和b”“a和c”或“b 和c”)接线柱接入电路. 关于电位器上电阻丝的材料，应该选用__________ (填“铜丝”或“镍铬合金丝”) .
解题秘方：电位器本质上是滑动变阻器，解题的关键在于将滑动变阻器的相关内容进行迁移.
解析：为了灯泡亮度的变化，电位器应与灯泡串联；顺时针旋转旋钮时，灯泡变亮，表明电流变大，电路中电阻变小，应连接接线柱b 和c. 在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在旋动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的目的，而用铜丝则不能明显地改变电阻.
