初中物理苏科版（2024）九年级上册（2024）二、变阻器习题课件ppt

这是一份初中物理苏科版（2024）九年级上册（2024）二、变阻器习题课件ppt，共23页。PPT课件主要包含了第2题，第3题，第4题，第5题，第6题，第7题，解如图所示，第8题，第9题，第10题等内容，欢迎下载使用。

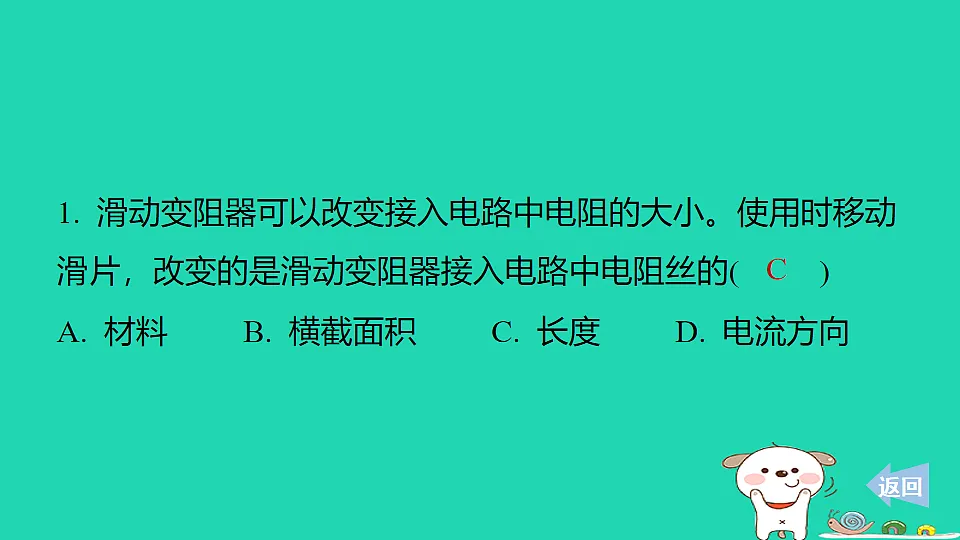

1. 滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的( )
A. 材料B. 横截面积C. 长度D. 电流方向

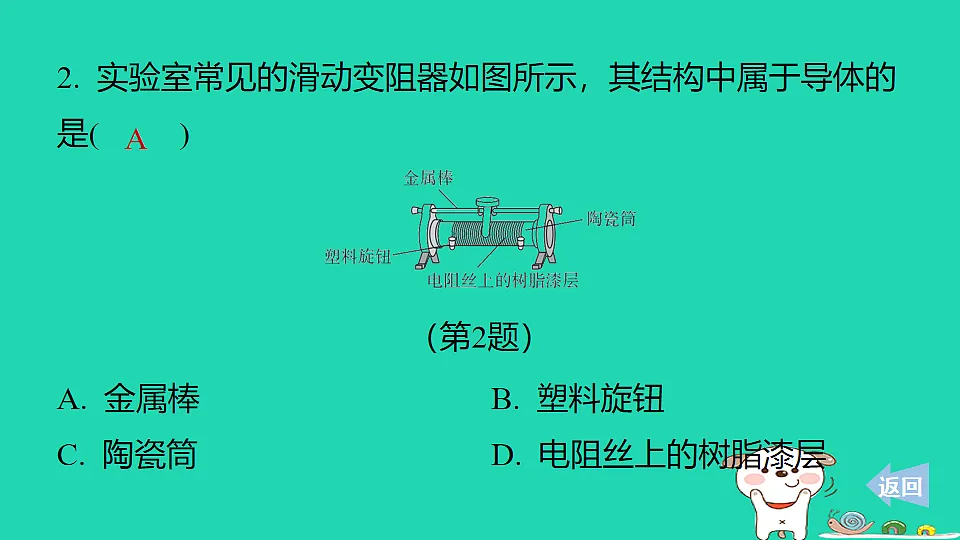

2. 实验室常见的滑动变阻器如图所示，其结构中属于导体的是( )
A. 金属棒B. 塑料旋钮C. 陶瓷筒D. 电阻丝上的树脂漆层

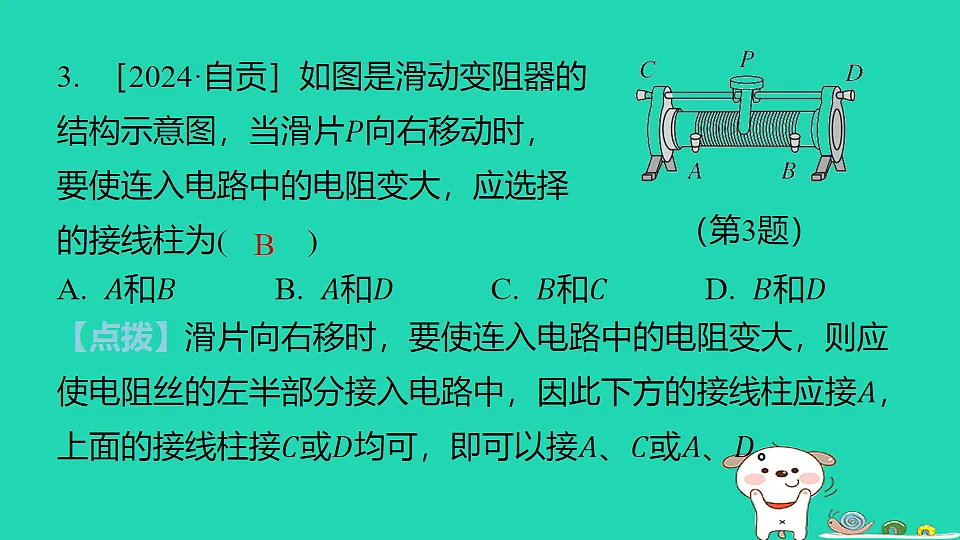

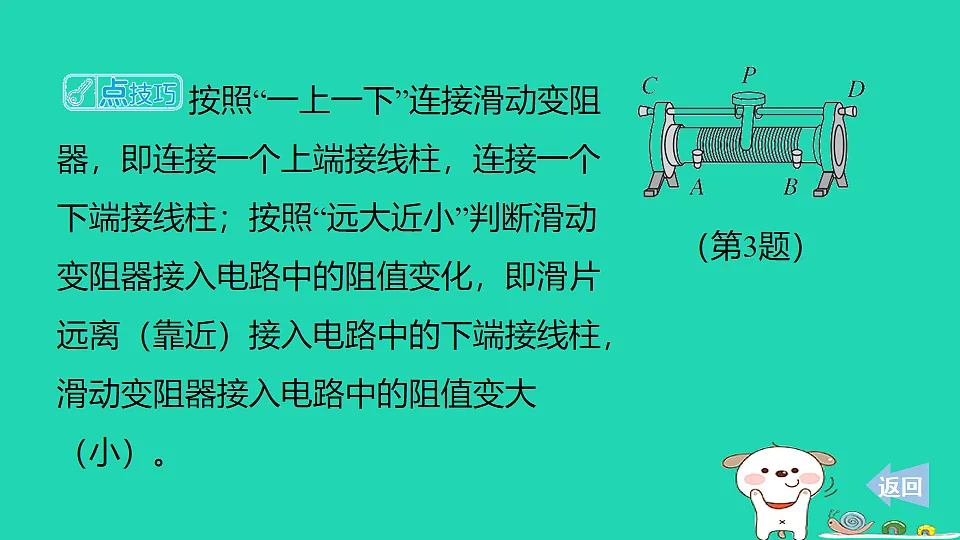

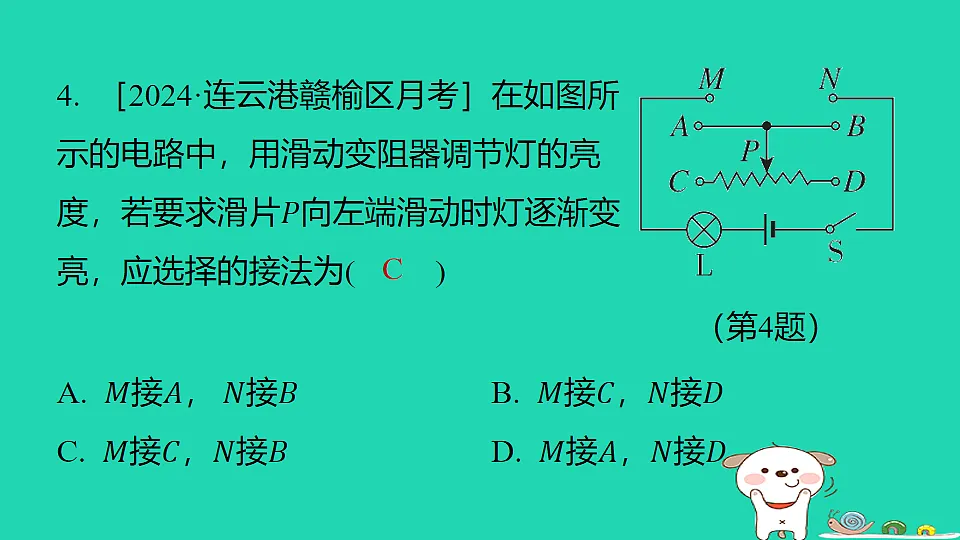

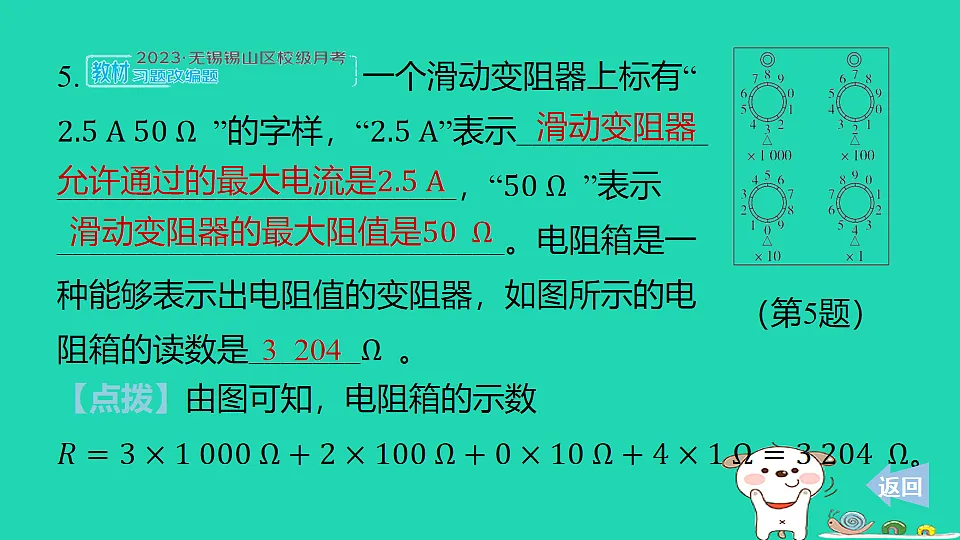

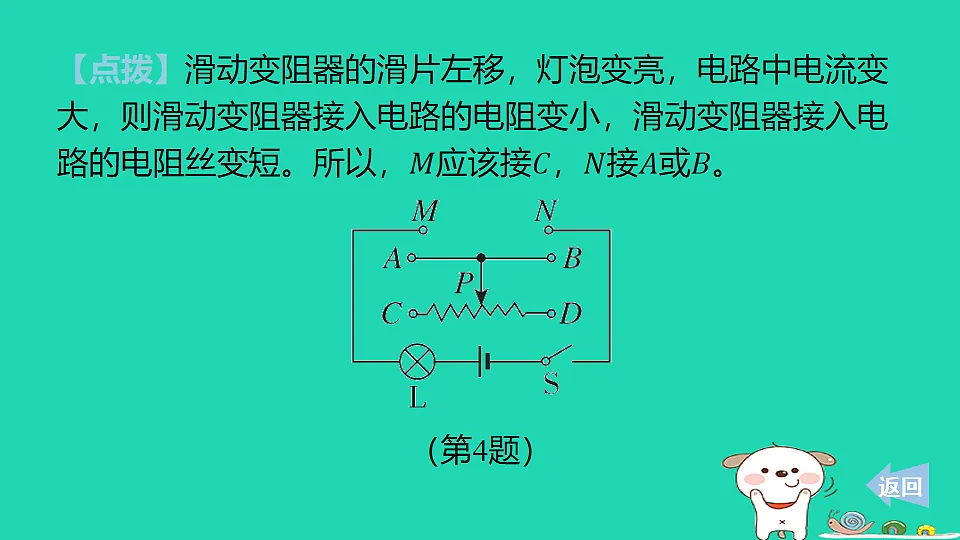

按照“一上一下”连接滑动变阻器，即连接一个上端接线柱，连接一个下端接线柱；按照“远大近小”判断滑动变阻器接入电路中的阻值变化，即滑片远离（靠近）接入电路中的下端接线柱，滑动变阻器接入电路中的阻值变大（小）。
电阻将______（填“变大”“变小”或“不变”），此时电路中的电流将______（填“变大”“变小”或“不变”）。
8. 如图，甲、乙分别是两个实验电路。在闭合开关前，滑动变阻器滑片位置正确的是( )
【点拨】电路图中，定值电阻与滑动变阻器串联，当滑动变阻器连入电路阻值较小时，由于有定值电阻的存在，可以防止电流过大损坏电路,故A不符合题意；电子秤
仪表串联在电路，是由电流表改装而成的, 故B不符合题意；食品质量小，弹簧被压缩程度小，滑片在较高处，滑动变阻器连入电路阻值较大,故C不符合题意；食品质量越大，弹簧被压缩程度越大，滑动变阻器连入电路的阻值变小，总电阻减小，电路中电流增大,故D符合题意。
【点拨】利用电位器调节灯泡的亮度，即改变通过灯泡的电流，电位器应与灯泡串联。电位器是通过改变电阻片接入电路中的长度来改变其接入电路的电阻
12.［2024·南通崇川区月考］根据“用滑动变阻器改变电路中的电流”的实验，回答下列问题。
【点拨】该电路为串联电路，为了保护电路，闭合开关前，应将滑动变阻器阻值调至最大，即滑片移动到最右
端；灯泡不亮时，应先观察电流表是否有示数；如果无示数，说明电路出现断路现象，然后想办法找出断路的位置，并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑动变阻器的滑片观察灯泡是否发光，故在接下来的操作中A最合理。
