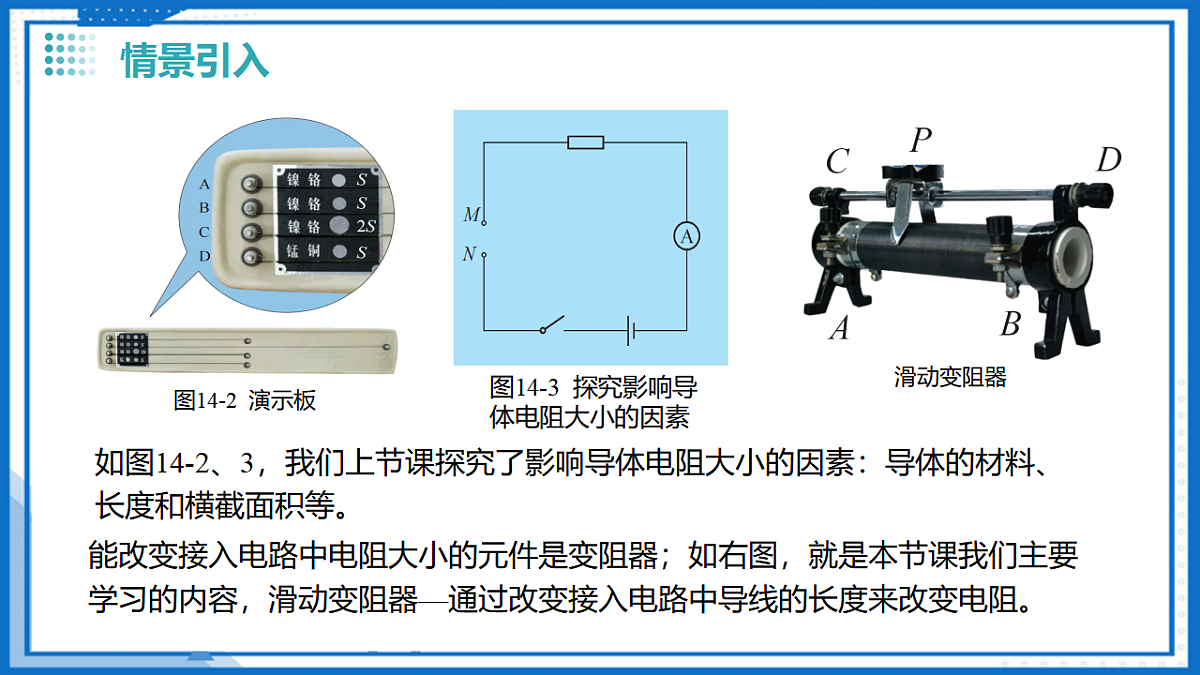

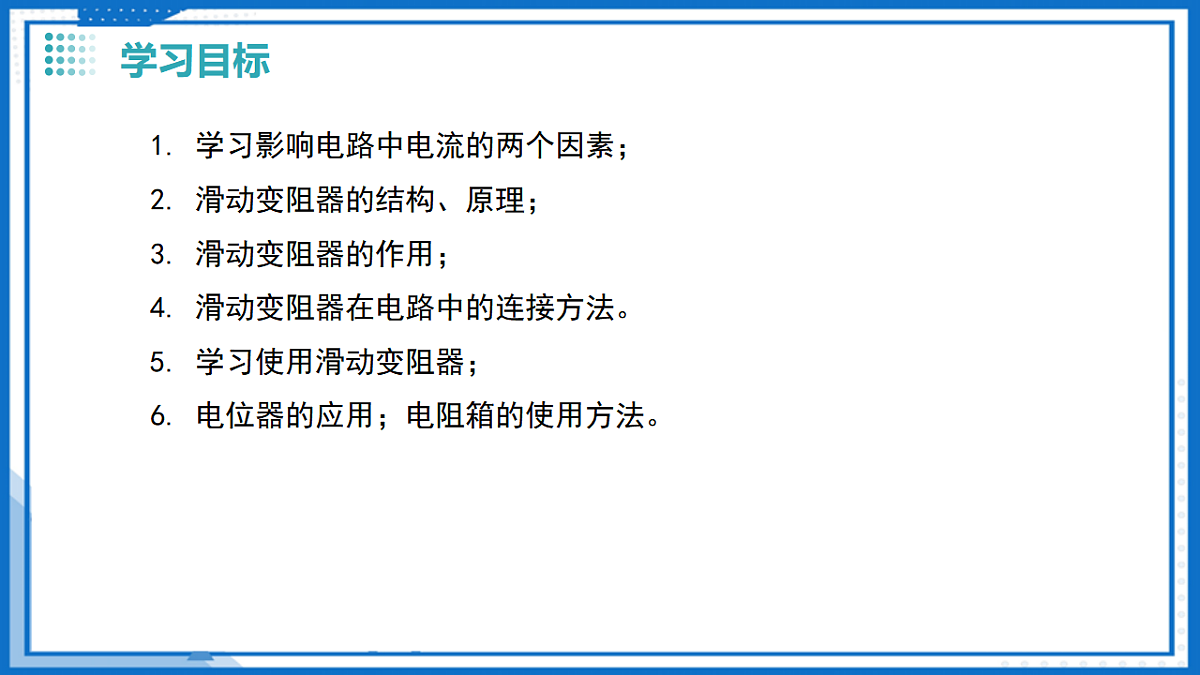

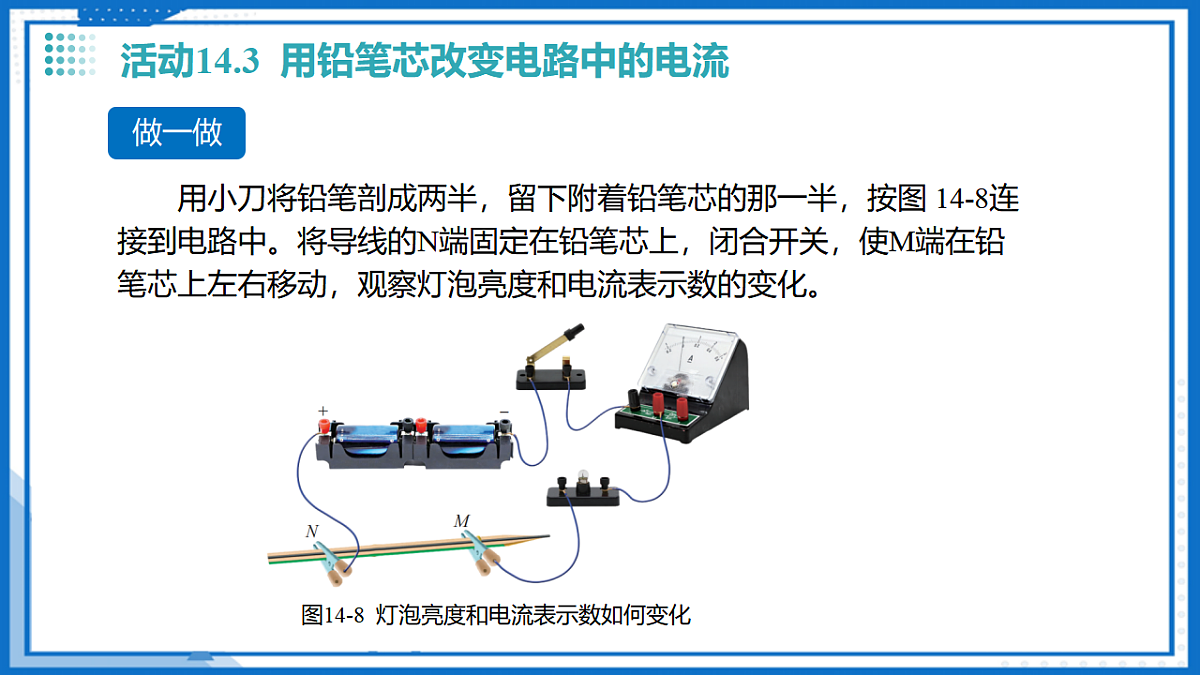

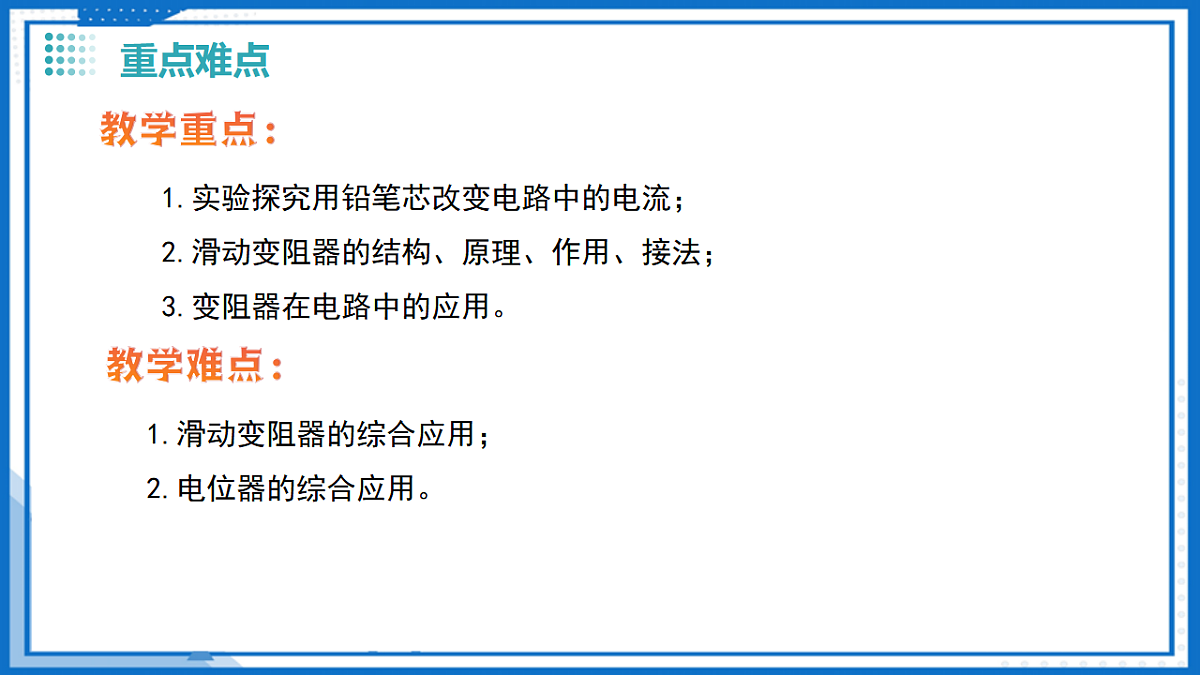

苏科版 九年级上册第十四章 欧姆定律 二、变阻器0102030405CONTENTS 怎样改变电阻 滑动变阻器1. 学习影响电路中电流的两个因素；2. 滑动变阻器的结构、原理；3. 滑动变阻器的作用；4. 滑动变阻器在电路中的连接方法。5. 学习使用滑动变阻器；6. 电位器的应用；电阻箱的使用方法。教学重点： 1.实验探究用铅笔芯改变电路中的电流； 2.滑动变阻器的结构、原理、作用、接法； 3.变阻器在电路中的应用。1.滑动变阻器的综合应用；2.电位器的综合应用。教学难点：能改变接入电路中电阻大小的元件是变阻器；如右图，就是本节课我们主要学习的内容，滑动变阻器—通过改变接入电路中导线的长度来改变电阻。如图14-2、3，我们上节课探究了影响导体电阻大小的因素：导体的材料、长度和横截面积等。PART ONE 怎样改变电阻如果要使灯泡的亮度连续可调，应该怎么办？最简便的方法是接入可连续变化的电阻。做一做 用小刀将铅笔剖成两半，留下附着铅笔芯的那一半，按图 14-8连接到电路中。将导线的N端固定在铅笔芯上，闭合开关，使M端在铅笔芯上左右移动，观察灯泡亮度和电流表示数的变化。1. 当M端向左移动时，接入电路的铅笔芯长度如何变化？电流表示数和灯泡亮度如何变化？3. 这个实验中，引起电流连续变化的原因是什么？2. 当M端向右移动时，接入电路的铅笔芯长度如何变化？电流表示数和灯泡的亮度如何变化？议一议电压一定时，连续改变了接入电路的电阻增大；电流表示数减小，灯泡的亮度变暗减小；电流表示数增大，灯泡的亮度变亮 通过上述活动可知，调节接入电路的铅笔芯长度，可以连续改变接入电路的电阻，从而达到连续改变电流大小的目的。根据这一原理，人们发明了滑动变阻器，它可以连续改变电阻的大小。PART TWO 滑动变阻器 图14-9 所示是实验室中常用的滑动变阻器。它的主要部件有滑片P 、 金属杆、瓷管和电阻丝等。电阻丝表面涂有绝缘漆，密绕在瓷管上。电阻丝的两端分别与接线柱A 、B相连，它与滑片P接触处的绝缘漆已被刮去， 金属杆两端的接线柱C 、D都能通过滑片P与电阻丝相连接。1.结构：瓷筒、线圈、滑片、金属棒、接线柱等。2.结构示意图和电路符号如图所示：3.原理：通过改变连入电路中电阻线的长度来改变连入电路中的电阻。4.作用：(1)保护电路；(2)改变电路中的电流；(3)改变用电器两端电压。滑动变阻器的铭牌上标有一些参数， 比如 “20 Ω 2 A”。①“20 Ω”的含义是滑动变阻器的电阻丝的最大阻值是 20 Ω,②“2 A”的含义是滑动变阻器工作时允许通过的最大电流是 2 A。想一想观察滑动变阻器实物，并与图 14-9 进行对照，了解其结构、各部分的名称和铭牌上各参数的含义。1. 滑动变阻器共有四个接线柱，如果只选择其中的两个接入电路，可能有哪几种接法？参见上页ppt六种接法（A、C,A、D,B、C,B、D，A、B,C、D）；但按照“一上一下”原则，正确接法有四种。2. 如果将滑动变阻器的 A 、D两个接线柱接入电路，电流将流过滑动变阻器的哪些部分？向右（或向左）移动滑片P时，滑动变阻器接入电路的电阻将怎样改变？为什么？电路中的电流将怎样改变？3. 若另选两个接线柱将滑动变阻器接入电路，情况又会怎样？如右图所示，电流将流过AP部分；向右移动滑片P时，接入电路的电阻增大，因为AP的长度增大，电流减小；向左移动滑片P则反之。①若接入A、B两个接线柱，电流将流过AB部分，移动滑片P，没有改变； 若接入C、D两个接线柱，电流将流过CD部分(相当于电阻为0)，移动滑片P，没有改变；②，其他“一上一下”接法，参考接入A、D两个接线柱时分析。想一想1. 按图14-10 连接电路。2. 按表格中的顺序，依次把滑动变阻器的接线柱接入电路中的M、N两点间。闭合开关，移动滑片P，观察灯泡亮度和电流表示数的变化，并将观察到的现象记录在表格中。1. 滑动变阻器是怎样改变电阻的？2. 要利用滑动变阻器改变电路中电流的大小，应选择哪两个接线柱接入电路？3. 利用滑动变阻器改变电路中电流的大小，在接通电路前，应移动滑片P，使滑动变阻器接入电路的阻值最大，为什么？议一议改变连入电路中导线的长度来实现的A、C或A、D或B、C或B、D保护电路。除滑动变阻器外，常见的变阻器还有图14-11所示的电阻箱和图14-12所示的电位器等。电位器也是一种可变电阻器。尽管它们的外形不同，但工作原理都与滑动变阻器相似。电阻箱是一种可以调节电阻大小、并且能够显示电阻阻值的变阻器。常见的四旋盘电阻箱：(1)常见的四旋盘电阻箱是一种能够表示出电阻值的变阻器。(2)使用方法：使用时把两个接线柱接入电路，调节四个旋盘就能得到0～9 999 Ω之间的任一整数值。(3)读数：四个旋盘对应的数值与对应的倍数相乘，然后相加就是电阻箱接入电路的阻值。(4)电路符号： 。(5)使用：使用时注意不能超过允许通过的最大电流值。1．滑动变阻器的工作原理是改变接入电路中电阻丝的 ( ) A ．长度 B ．粗细 C ．温度 D ．密度 AA ．ac B ．ab C ．bd D ．cd2．如图，若使滑片 P 向右滑动时滑动变阻器接入电路中的阻值变小，应连接 ( ) C3. 下列关于滑动变阻器的说法,正确的是(　　)A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体电阻的C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的D4. 如图所示,向右移动滑片时,电阻的变化效果相同的是(　　)A.甲和乙B.甲和丙C.甲和丁D.乙和丁 C5. 如图所示，旋钮式电阻箱的读数为_______Ω。 20226．如图甲所示的是收音机上用来调节音量的电位器，图乙为其说明书中的内部结构示意图。使用时，若将接线柱 A、B 接入电路，当滑动触头顺时针转动时，连入电路的电阻将___________（选填“变大”“变小”或“不变”）。变大7．如图所示为大型电子地磅的电路图。当称重物时，在压力作用下滑片 P 向下端滑动，变阻器连入电路的电阻________，电流表的示数________（选填“变大”“变小”或“不变”）。把电流对应的物重刻在电流表的刻度盘上，就可以从刻度盘上读出被称物体所受的重力。变小变大8. 图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a，b，c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）A．电位器与灯泡并联B．若只将a、b接入电路，顺时针转动旋钮时灯泡亮度不变C．若只将a、c接入电路，顺时针转动旋钮时灯泡变暗D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮D1．下列用电器中，不需要变阻器的是 （ ）A．普通家用的白炽电灯 B．电视机或收音机C．无级调光书写台 D．调温电熨斗 A2．一个滑动变阻器，铭牌上标有“100 Ω 1 A”的字样，以下几种对铭牌意义的理解，你认为正确的是 ( )A ．电阻的最小值是 100 Ω , 允许通过的最大电流是 1 AB ．电阻的最小值是 100 Ω , 允许通过的最小电流是 1 AC ．电阻的最大值是 100 Ω , 允许通过的最大电流是 1 AD ．电阻的最大值是 100 Ω , 允许通过的最小电流是 1 A C3．如图甲所示是某品牌电风扇的调速旋钮，如图乙所示是其对应电位器的结构图。在图乙中，若要使旋钮顺时针转动时风扇转速加快；则接入电路中的接线柱为 ( )A ．a 与 b B ．b 与 c C ．a 与 c D ．以上都可以 B感谢观看THANK YOU FOR WATCHING
