初中物理苏科版（2024）九年级上册（2024）二、变阻器示范课ppt课件

这是一份初中物理苏科版（2024）九年级上册（2024）二、变阻器示范课ppt课件，共35页。PPT课件主要包含了旋钮式电阻箱，电位器等内容，欢迎下载使用。

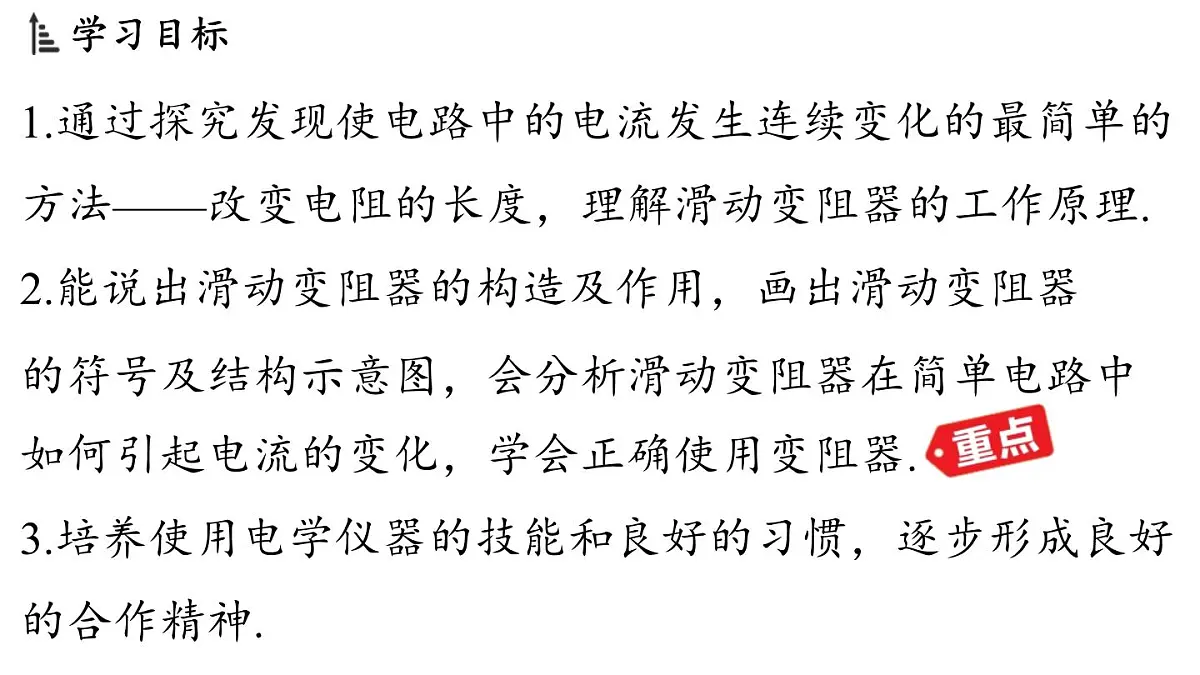

1.通过探究发现使电路中的电流发生连续变化的最简单的方法——改变电阻的长度，理解滑动变阻器的工作原理.2.能说出滑动变阻器的构造及作用，画出滑动变阻器的符号及结构示意图，会分析滑动变阻器在简单电路中如何引起电流的变化，学会正确使用变阻器. 3.培养使用电学仪器的技能和良好的习惯，逐步形成良好的合作精神.
. .

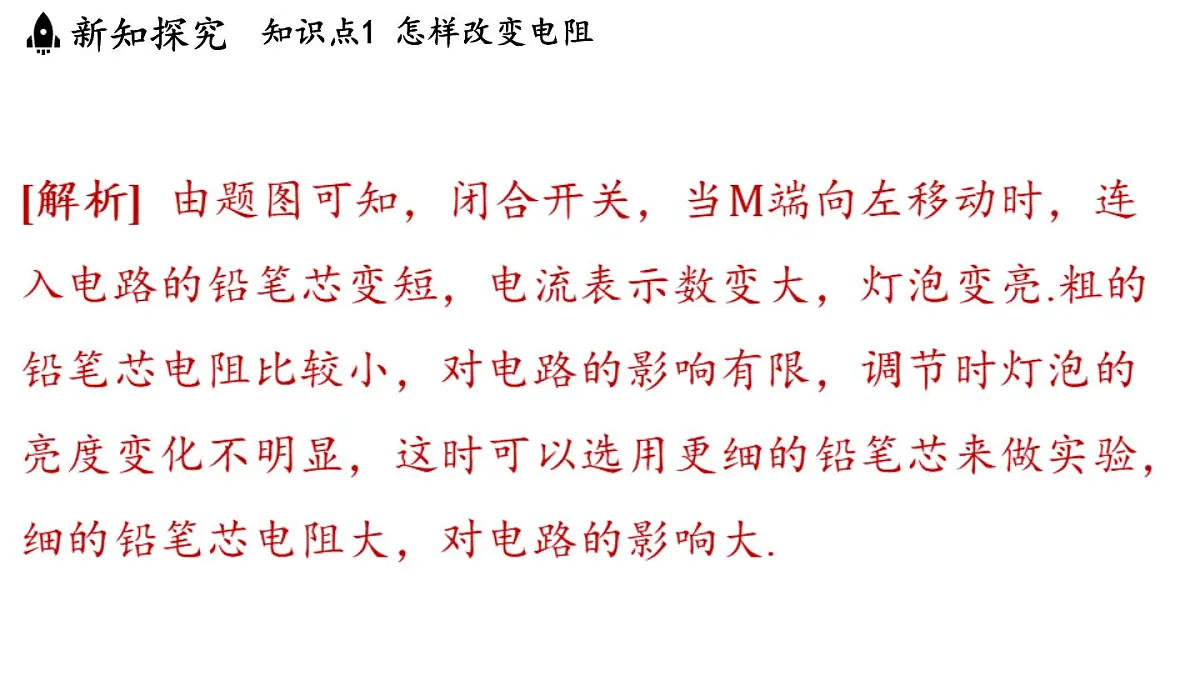

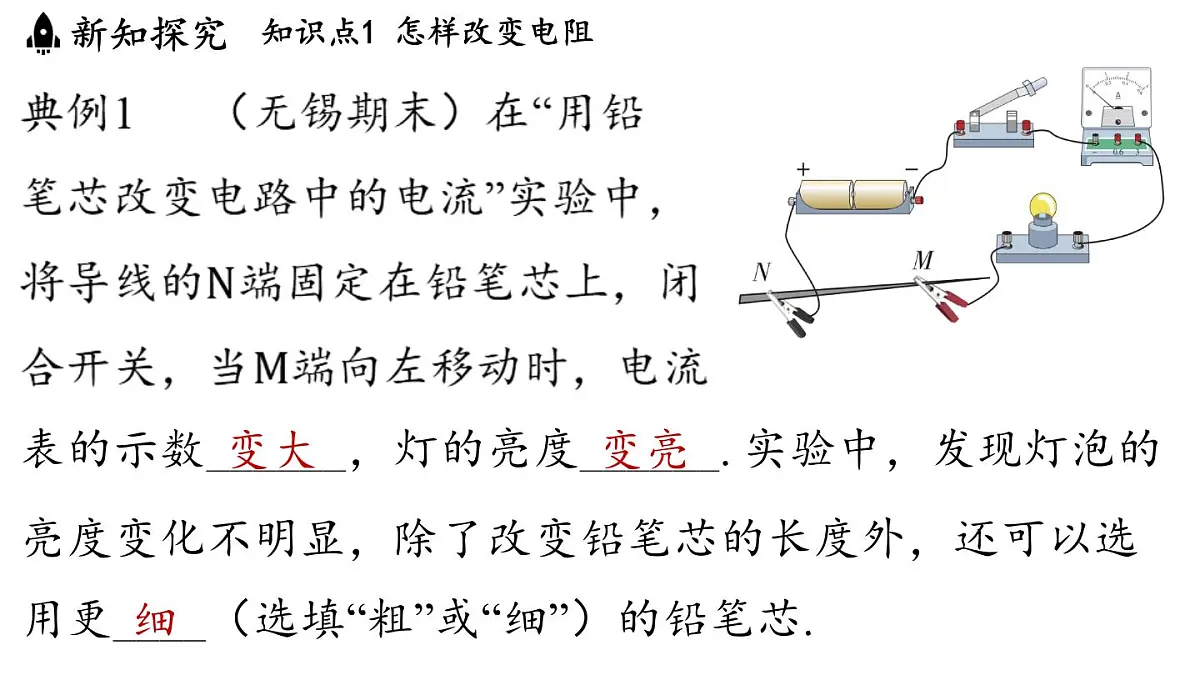

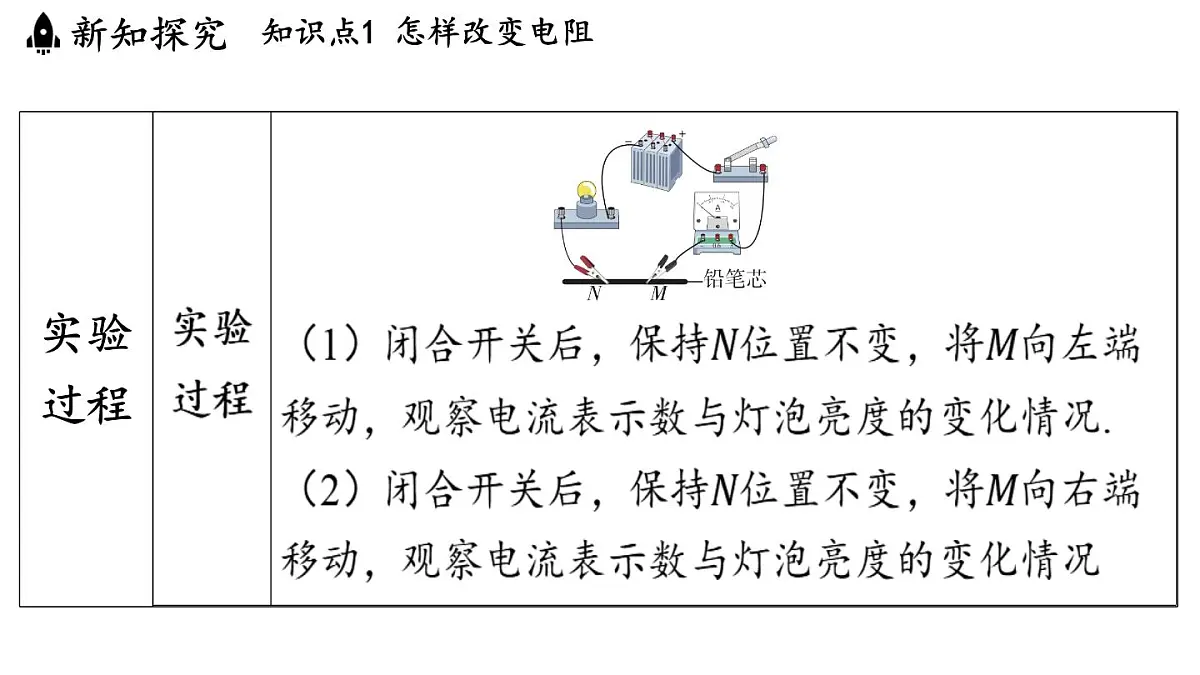

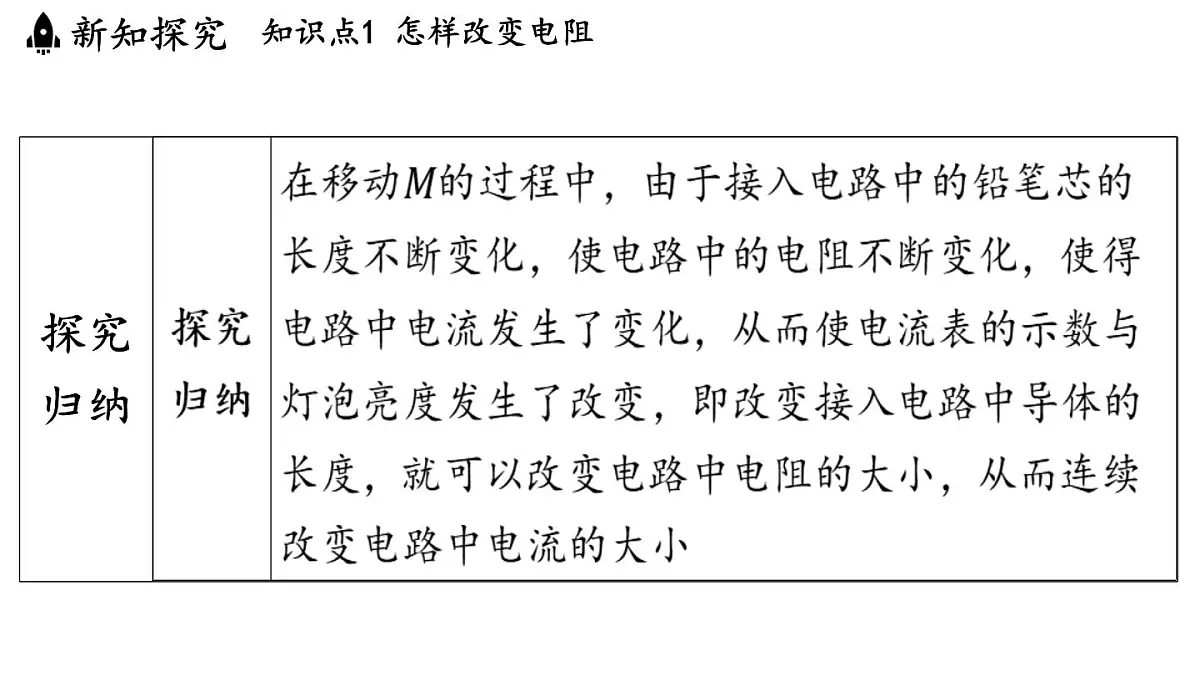

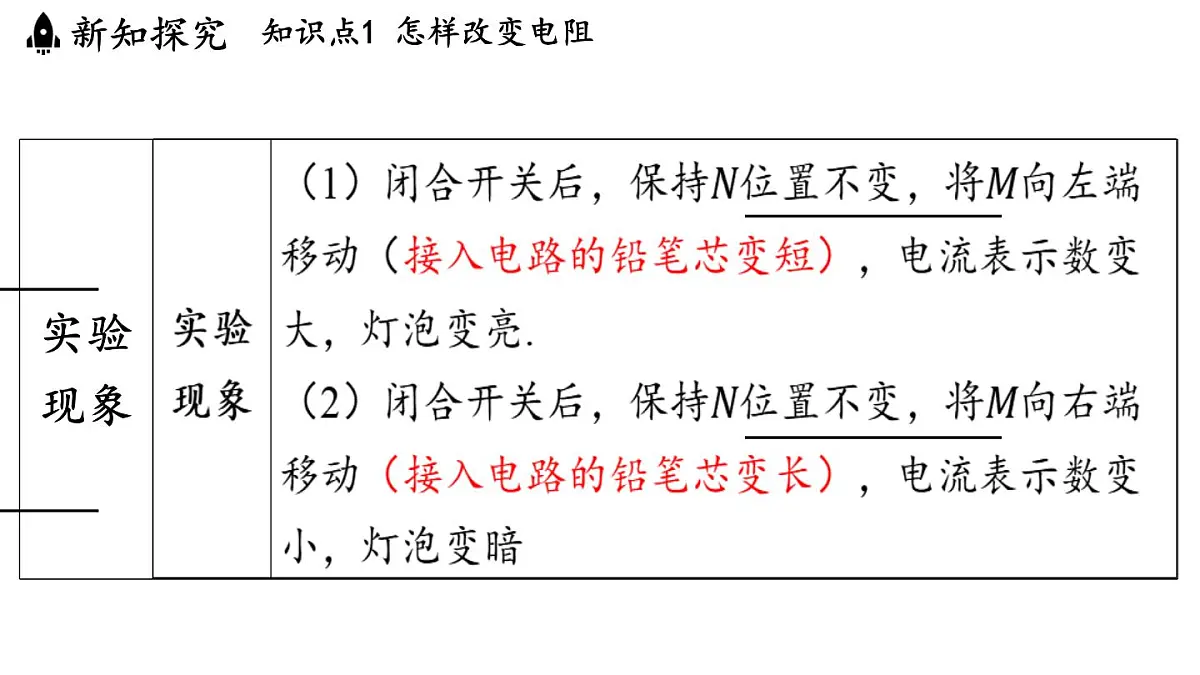

表的示数______，灯的亮度______. 实验中，发现灯泡的亮度变化不明显，除了改变铅笔芯的长度外，还可以选用更____（选填“粗”或“细”）的铅笔芯.
1.结构与原理
归纳总结（1）将滑动变阻器连入电路时,应把滑动变阻器的上方任一接线柱和下方任一接线柱同时接入电路，即“一上一下”接入电路中，移动滑片，能起到改变电路中电阻的作用.（2）滑动变阻器接入电路的下方接线柱一定时，上方两个接线柱无论接入哪一个，都是等效的.
（3）不能同时使用上方两个接线柱（此时滑动变阻器接入电路的阻值为零）,也不能同时使用下方两个接线柱（此时滑动变阻器接入电路的阻值最大），否则就起不到改变电路中电阻的作用.
3.使用滑动变阻器时的注意事项（1）观察铭牌：使用滑动变阻器前应看清铭牌上的最大阻值和允许通过的最大电流.（2）作用：①连接电路时，开关闭合前将滑动变阻器的滑片置于阻值最大处，可对电路起到保护作用；②改变电路中的电流大小，并引起电压的重新分配，有时也起着保证某一位置电阻改变后电压不变的作用.
教材拓展变阻器在生产、生活中的应用（1）变阻器在日常生活中的应用非常广泛，为我们的生活带来了很多便利，如可调亮度的电灯、可调热度的电锅、可调转速的电风扇、收音机的音量调节等，都用到了变阻器.在实际应用中，可将变阻器和用电器串联在电路中，通过控制接入电路中变阻器阻值的大小来控制电路中电流的大小.
（2）除了通过改变导体接入电路中的长度来改变电阻大小的变阻器外，还有很多敏感电阻，它们的电阻受温度、电压、光照、气体、磁场、压力等影响而变化显著，常用来制成传感器.
典例2 （盐城期中）如图所示的实物图，对滑动变阻器的相关说法，你认为错误的是( )
辨析比较滑动变阻器与旋钮式电阻箱的对比
