苏科版（2024）九年级上册（2024）二、电路连接的基本方式习题课件ppt

这是一份苏科版（2024）九年级上册（2024）二、电路连接的基本方式习题课件ppt，共18页。PPT课件主要包含了解如图所示，第1题，第2题，第3题，第4题，第5题，第6题，第7题，第8题，第9题等内容，欢迎下载使用。

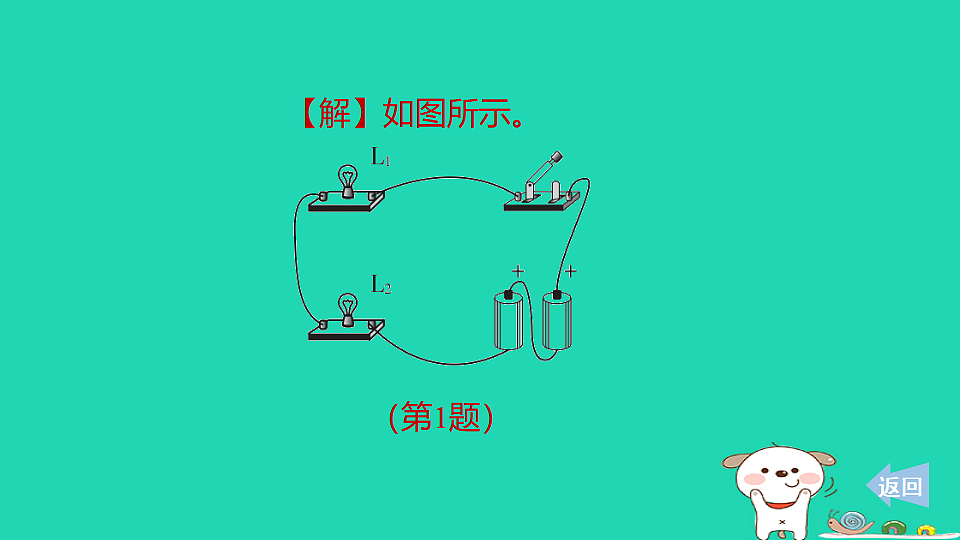

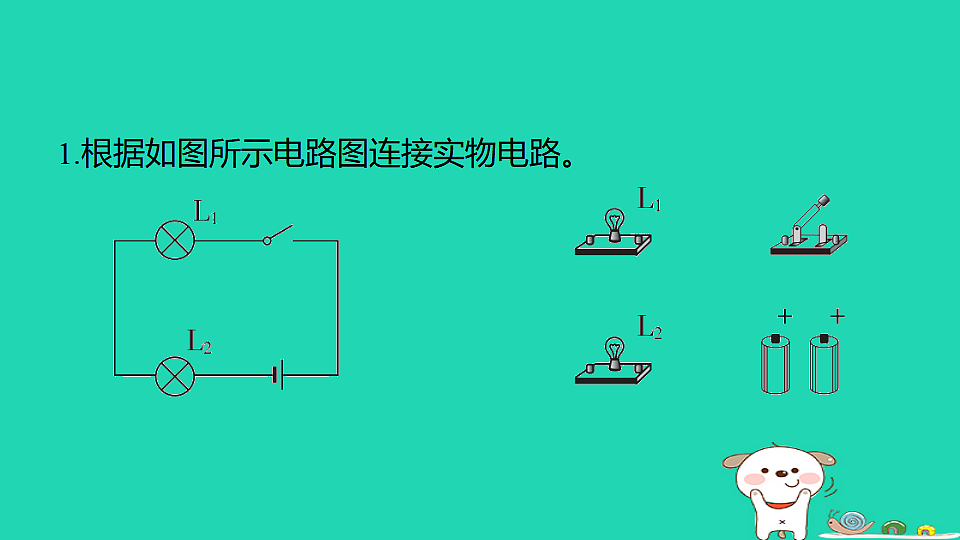

1.根据如图所示电路图连接实物电路。

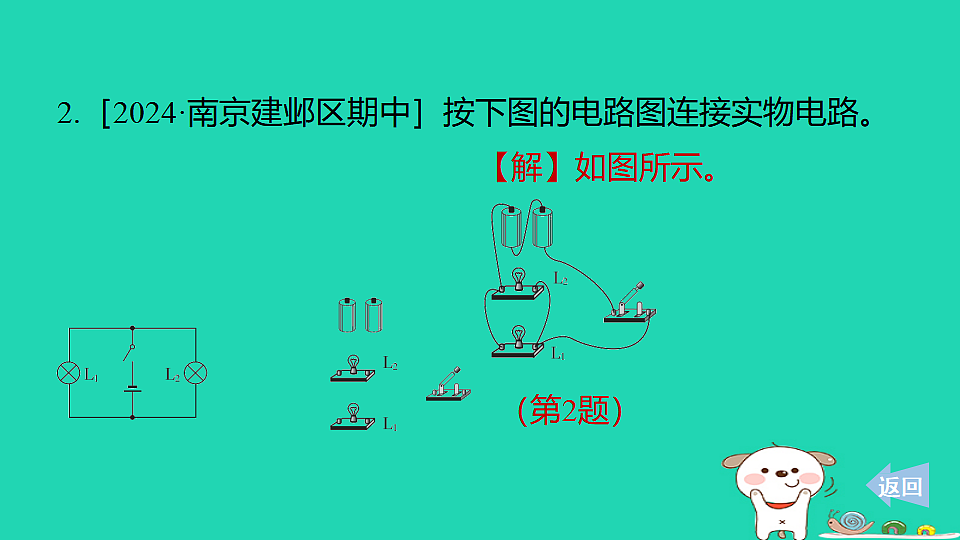

2.［2024·南京建邺区期中］按下图的电路图连接实物电路。

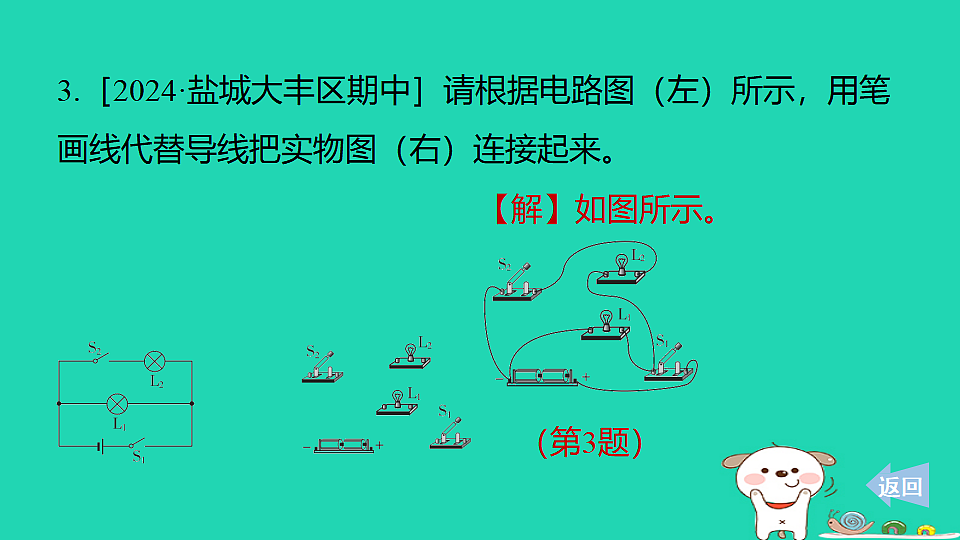

3.［2024·盐城大丰区期中］请根据电路图（左）所示，用笔画线代替导线把实物图（右）连接起来。

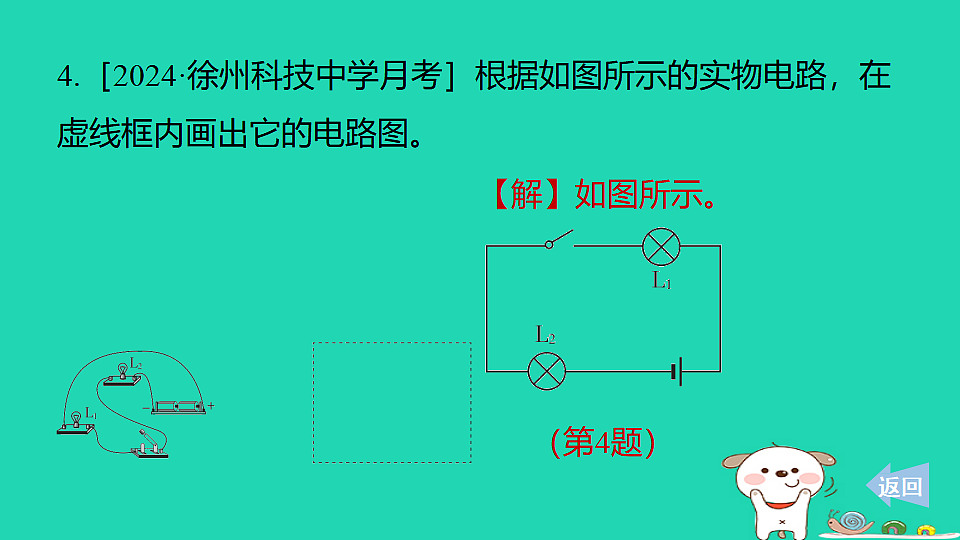

4.［2024·徐州科技中学月考］根据如图所示的实物电路，在虚线框内画出它的电路图。
5.［2024·榆林高新区期中］请根据如图所示的实物电路在虚线框内画出相应的电路图。

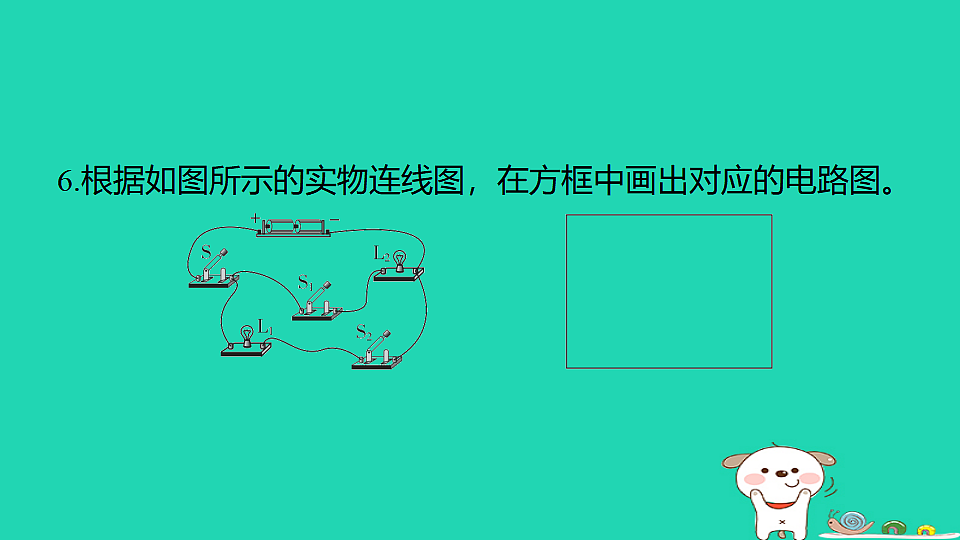

6.根据如图所示的实物连线图，在方框中画出对应的电路图。
7.请把图乙所示的实物图按照图甲所示的电路图连接完整。
8.如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，开关控制整个电路，导线不能交叉。
