■考点一 串联电路和并联电路

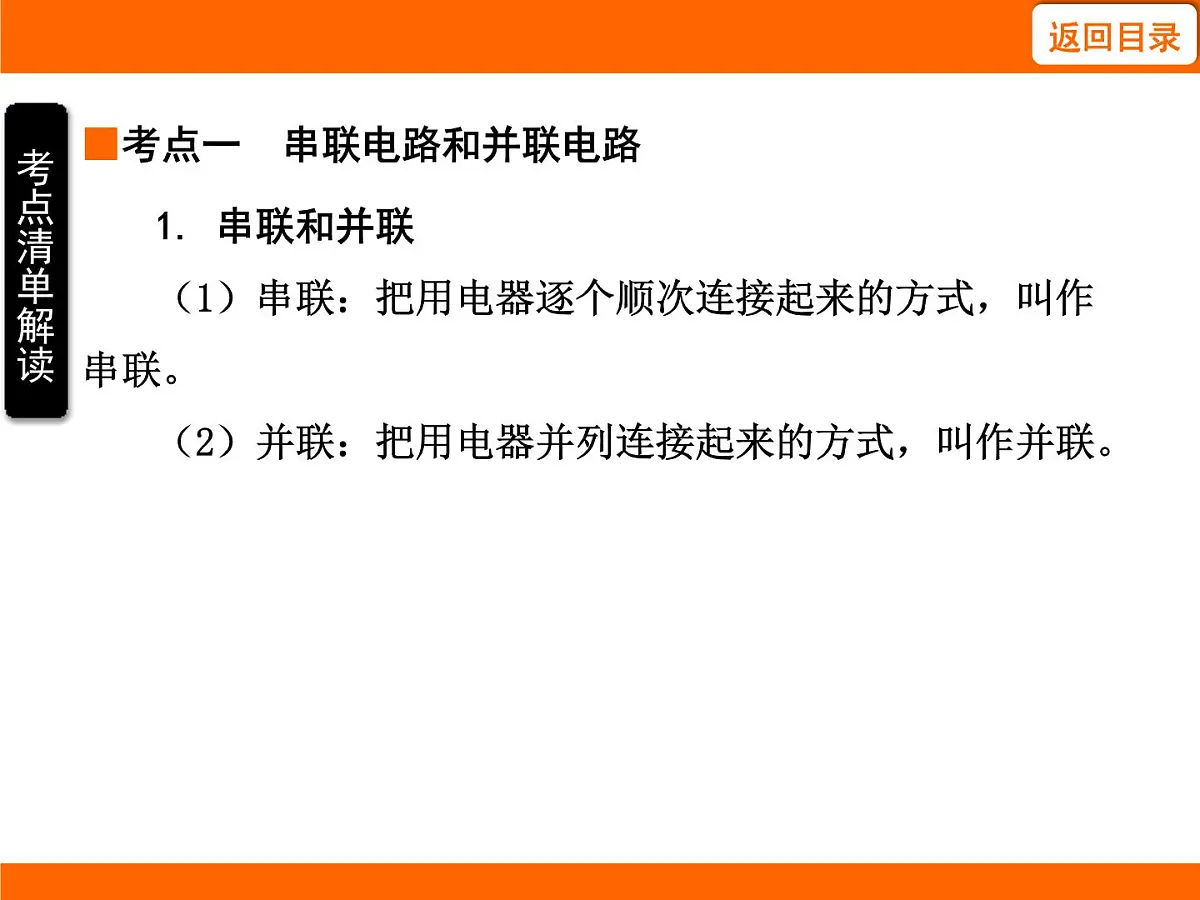

1. 串联和并联（1）串联：把用电器逐个顺次连接起来的方式，叫作串联。（2）并联：把用电器并列连接起来的方式，叫作并联。

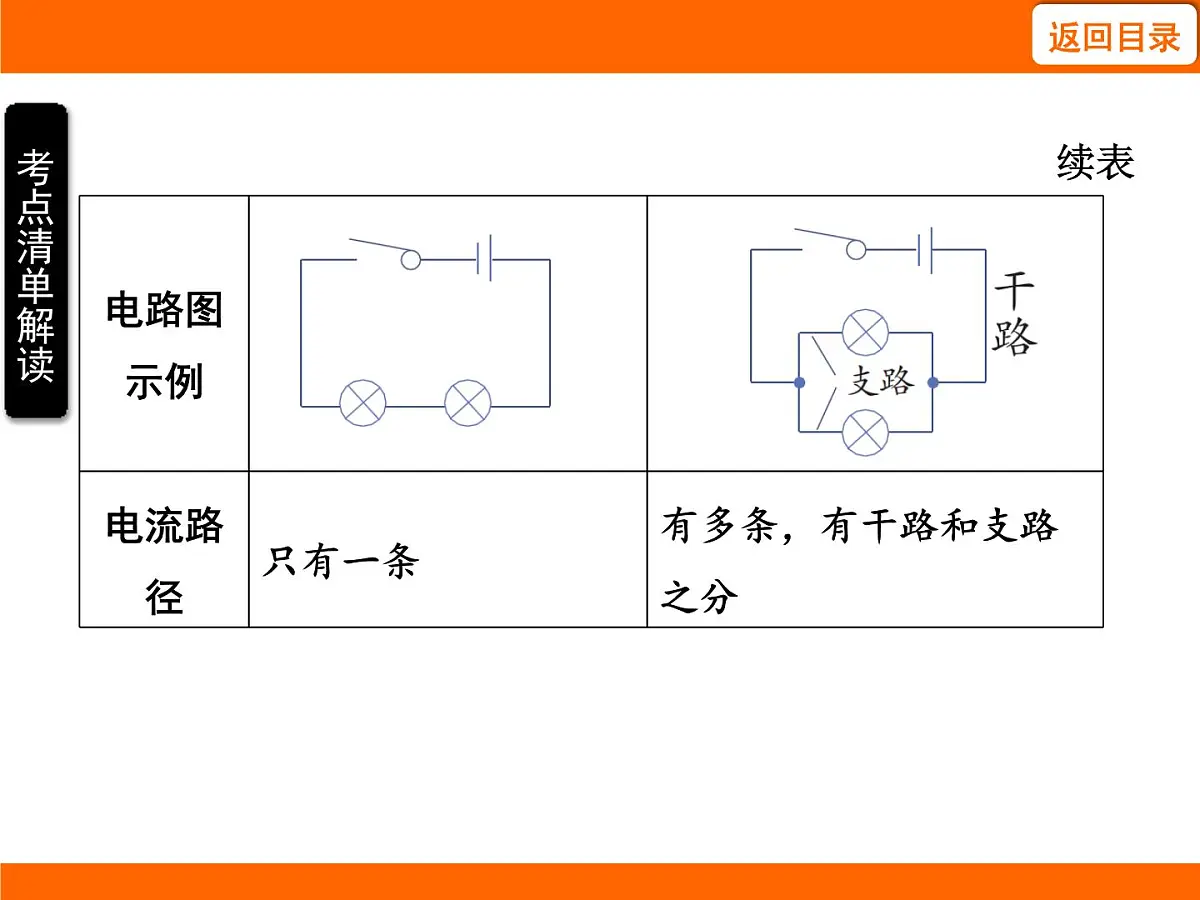

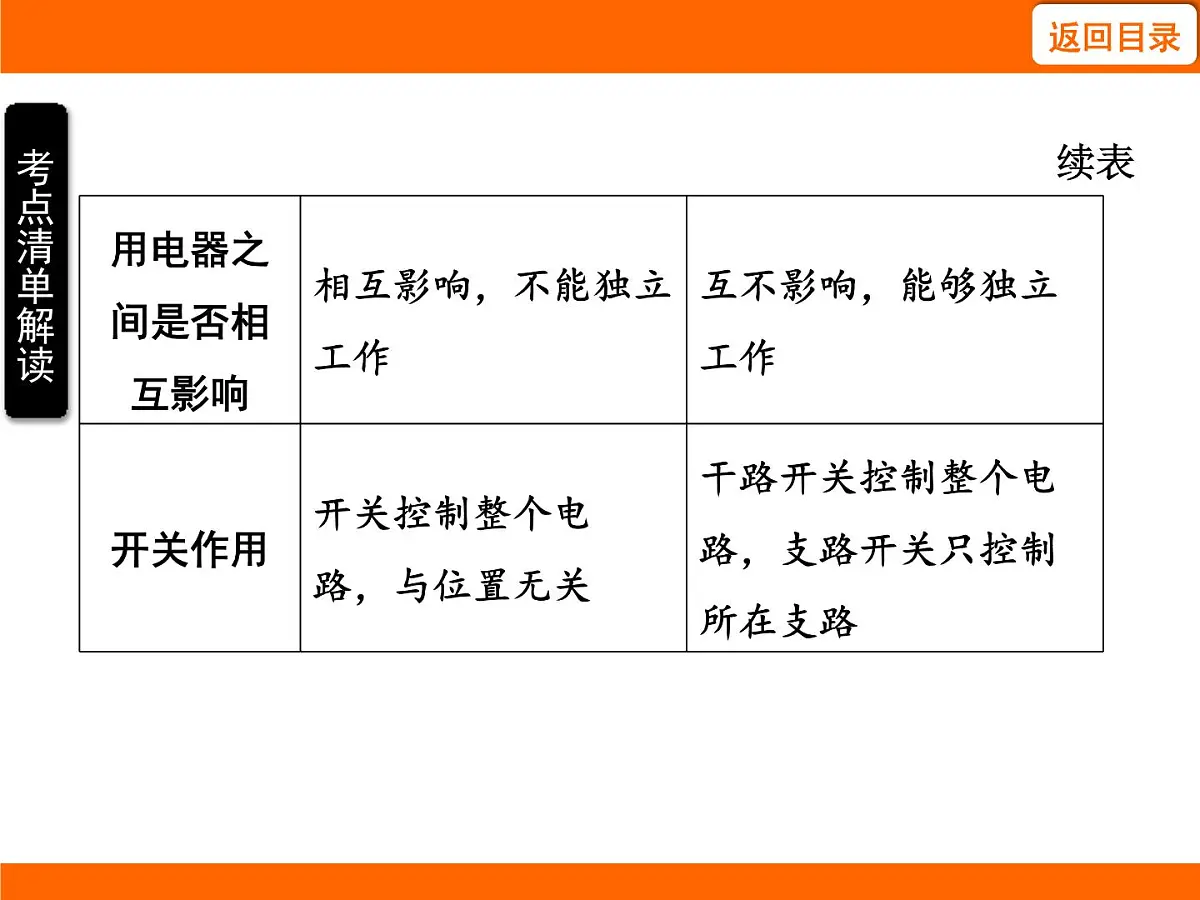

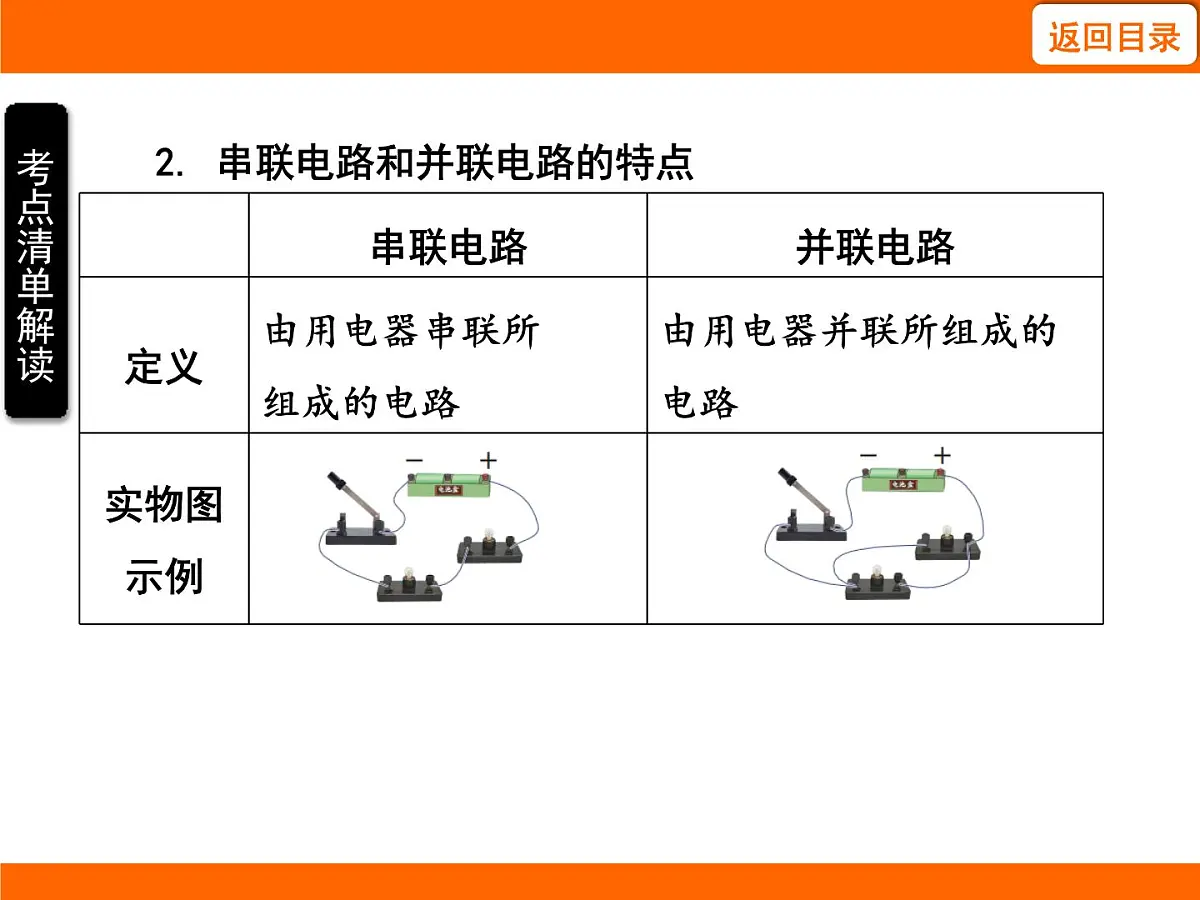

2. 串联电路和并联电路的特点

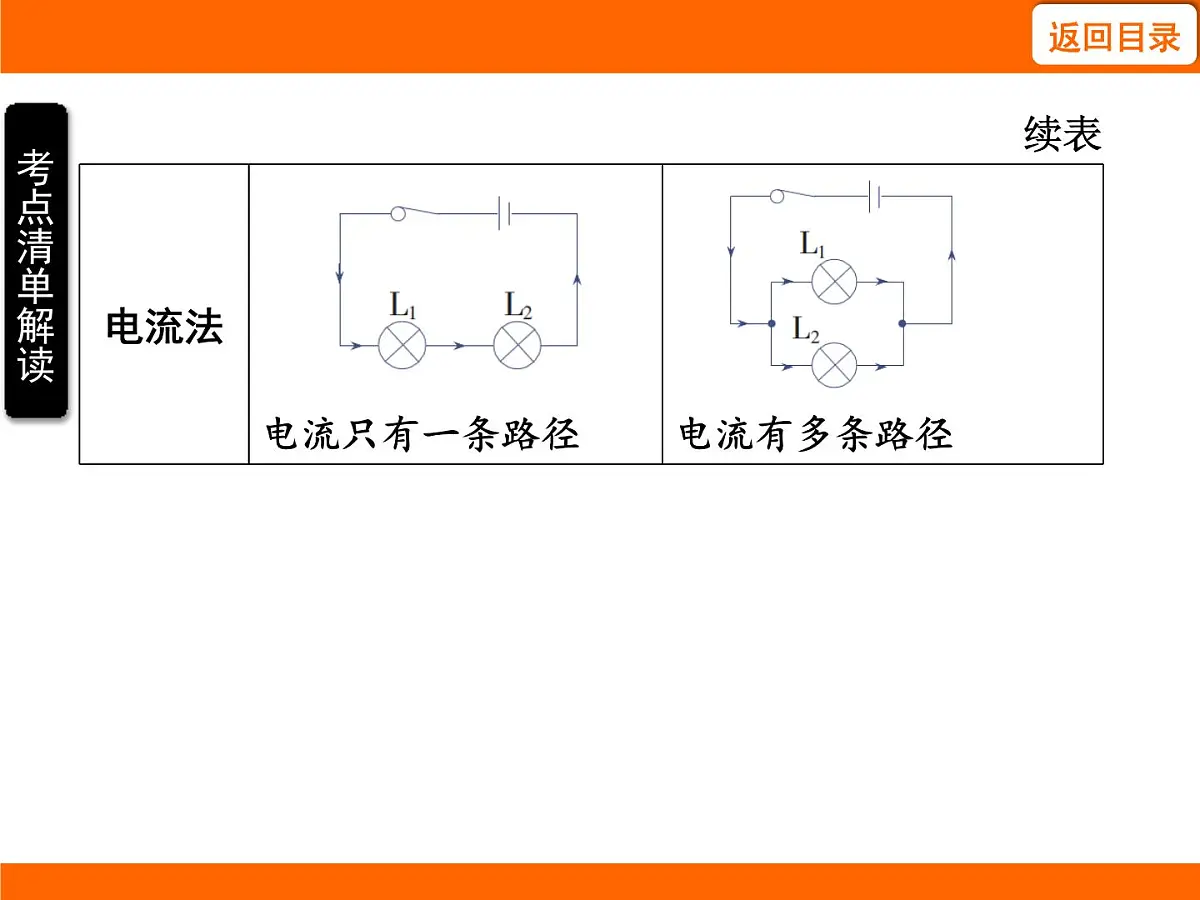

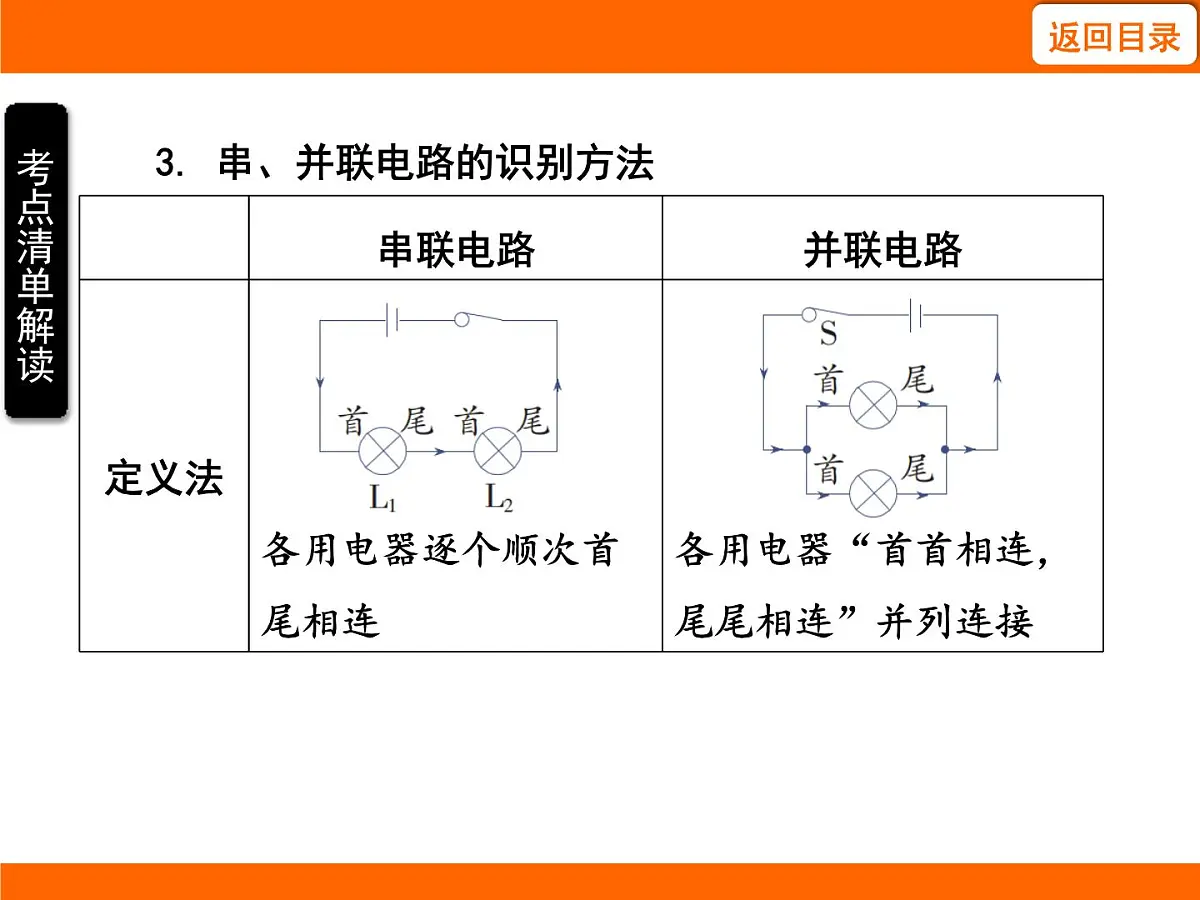

3. 串、并联电路的识别方法
典例 1 如图所示的电路图中，开关都闭合后，两盏灯均发光且并联的是 （ ）
典例 2 如图所示，要使 L1、L2、L3 并联接入电路，下列操作可行的是（ ）A． S1、S2、S3 都闭合B． S1、S2、S3 都断开C． S1、S3 闭合，S2 断开D． S1、S2 闭合，S3 断开
［解析］S1、S2、S3 都闭合，L1、L2、L3 首首相连，尾尾相连，L1、L2、L3 并联接入电路，故 A 项可行；S1、S2、S3 都断开，电路断路，故 B 项不可行；S1、S3闭合，S2 断开，只有 L1 连入电路，故C 项不可行；S1、S2 闭合，S3 断开，L1、L2 首首相连， 尾尾相连，L1、L2 并联接入电路，但 L3 没有接入电路，故D 项不可行。
■考点二 连接串联电路和并联电路
1. 根据电路图连接实物图（1）标号法：从电源正极开始，在电路图各元件符号两端标出号码，再在对应的实物图中各元件两端标上对应的号码，最后按电路图连接实物图。（2）先串后并法：如下图所示从电源正极开始，先连接电路中元件最多的一条支路，再将其他支路并联在此支路上。
2. 根据实物图画电路图（1）替换法：如下图所示，将实物图中的元件用对应的符号替换下来，再将图形整理成规范的电路图的方法。
（2）节点法：①先找出节点的位置（即并联电路的分流点、合流点），画出干路；②对照实物图从分流点到合流点找出一条支路画出来；③对照实物图从分流点到合流点找出其他支路画出来。
典例 3 根据如图所示的电路图，把实物元件连接起来。
［解析］由题中电路图知，灯与电铃并联，S1 在干路上（控制所有用电器），S2 控制电铃。 根据电流流向法，先从电源正极出发依次串联开关 S1、S2、电铃，回到电源负极，然后把灯泡并联在电铃和开关 S2 支路的两端即可。
［答案］ 如下图所示
■考点三 串、并联电路在日常生活中的应用
1.串联电路的应用（1）道路两侧的树上和商店门前五光十色的小彩灯大都是串联的。（2）实际电路中的开关与用电器之间是串联的。2.并联电路的应用（1）教室里的电灯是并联的，每一个开关控制两盏灯或多盏灯。
（2）自己家里厨房、阳台、每个卧室等都至少安装一盏灯，这些灯是并联的。（3）电冰箱的压缩机和冷藏室中的照明灯是并联的。（4）马路上的路灯虽然同时亮、同时灭，但某一盏灯烧坏熄灭后，并不影响其他灯工作，所以马路上的路灯也是并联的。
归纳总结 家庭中的用电器大多是并联在电路中；若用电器能同时工作，则电路可能是串联的，也可能是并联的。
典例 4 关于生活中的一些电路连接，下列判断不正确的是 （ ）A． 道路两旁的路灯晚上同时亮，早上同时灭，它们是串联的B． 节假日夜晚的小彩灯，一个灯的灯丝断了，其他灯都不亮了，所以它们是串联的C． 电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
D． 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
［解析］道路两旁的路灯当其中一个灯泡损坏时，其他灯泡仍可以正常工作，即各灯泡在工作时互不影响，所以它们是并联的，故 A 项错误。
■题型一 串、并联电路的识别
例 1 在如图所示的电路中，下列说法正确的是 （ ）A． 只闭合开关 S1 时，灯泡 L1、L2 串联B． 只闭合开关 S2 时，灯泡均不发光C． 只闭合开关 S1、S3 时，灯泡 L1、L2 并联D． 闭合所有开关时，灯泡均正常发光
［解析］由题图可知，只闭合开关 S1 时，电流只有一条路径，是灯泡L1 的简单电路，只有灯泡 L1 发光，故 A 项错误；只闭合开关 S2 时，电流依次经灯泡 L1、L2，所以灯泡 L1、L2 串联，两灯均发光，故 B 项错误；只闭合开关 S1、S3 时，电流有两条路径，一条是电源正极→S3→L2→S1→负极，另一条是电源正极→L1→S1→负极，所以灯泡L1、L2 并联，故 C 项正确；闭合所有开关时，电流直接从电源的正极回到负极，形成电源短路，灯泡 L1、L2 都不会发光，故 D 项错误。
变式衍生 如图所示，对电路分析不正确的是 （ ）
A． 当只闭合开关 S1 时，能发光的灯只有 L3B． 当只闭合开关 S2 时，能发光的灯有 L3 和 L2，它们是串联的C． 当三个开关全部闭合时，能发光的灯是 L1、L2和 L3，它们是并联的D． 当只闭合开关 S3，只有 L1 与L2 发光，它们是串联的
■题型二 根据现象画电路图
例 2 小明想设计一款带灯光显尘功能的吸尘器，它包括照明用的灯泡和吸尘用的电动机。 只闭合开关 S1 时，只有电动机工作；只闭合开关 S2 时，电动机不工作，照明灯不亮；同时闭合开关 S1、S2，电动机和照明灯都工作。 图中能正确模拟此功能的电路是 （ ）
［解析］由题意可知，当只闭合 S1 时只有电动机工作，只闭合 S2 时电动机不工作，照明灯不亮，同时闭合 S1 和 S2 时照明灯亮、电动机正常工作，说明照明灯和电动机可以独立工作，是并联的，且开关 S1 位于干路上，开关 S2 位于照明灯所在的支路上，故 C 项正确。
