初中物理苏科版（2024）九年级上册（2024）二、电路连接的基本方式习题课件ppt

这是一份初中物理苏科版（2024）九年级上册（2024）二、电路连接的基本方式习题课件ppt，共22页。

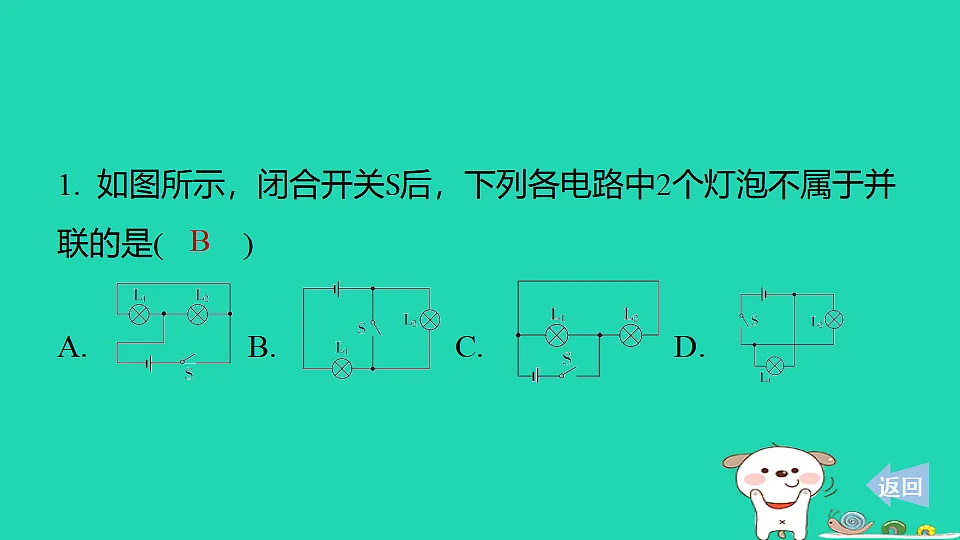

A. B. C. D.

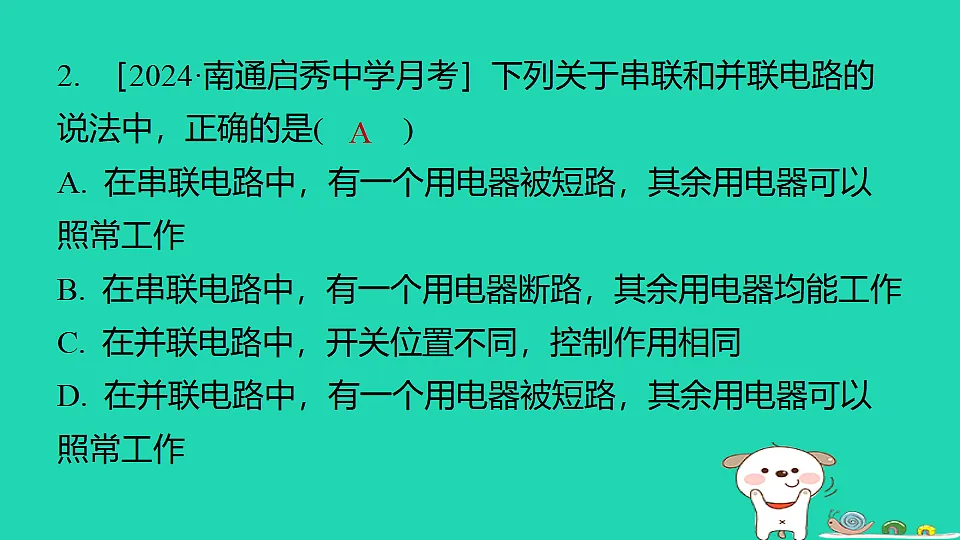

2. ［2024·南通启秀中学月考］下列关于串联和并联电路的说法中，正确的是( )
A. 在串联电路中，有一个用电器被短路，其余用电器可以照常工作B. 在串联电路中，有一个用电器断路，其余用电器均能工作C. 在并联电路中，开关位置不同，控制作用相同D. 在并联电路中，有一个用电器被短路，其余用电器可以照常工作

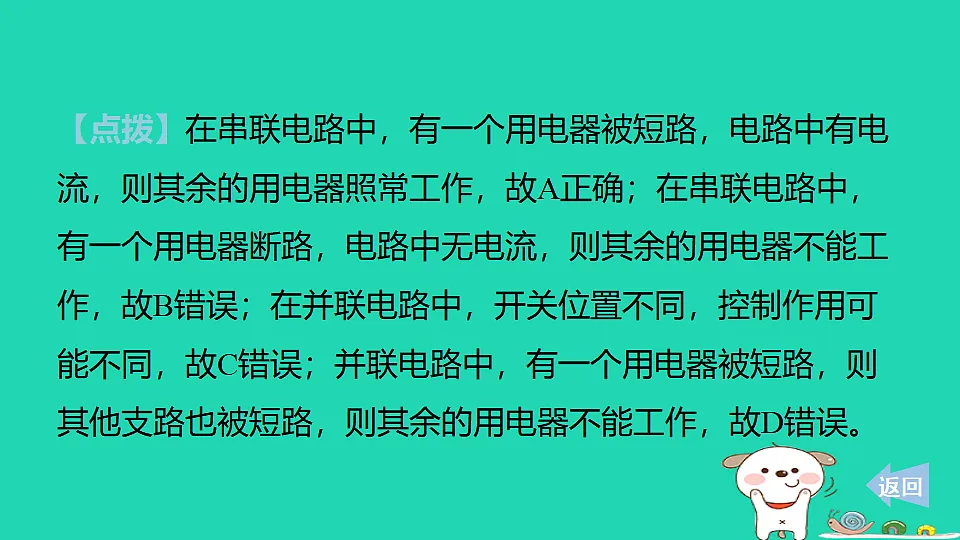

【点拨】在串联电路中，有一个用电器被短路，电路中有电流，则其余的用电器照常工作，故A正确；在串联电路中，有一个用电器断路，电路中无电流，则其余的用电器不能工作，故B错误；在并联电路中，开关位置不同，控制作用可能不同，故C错误；并联电路中，有一个用电器被短路，则其他支路也被短路，则其余的用电器不能工作，故D错误。

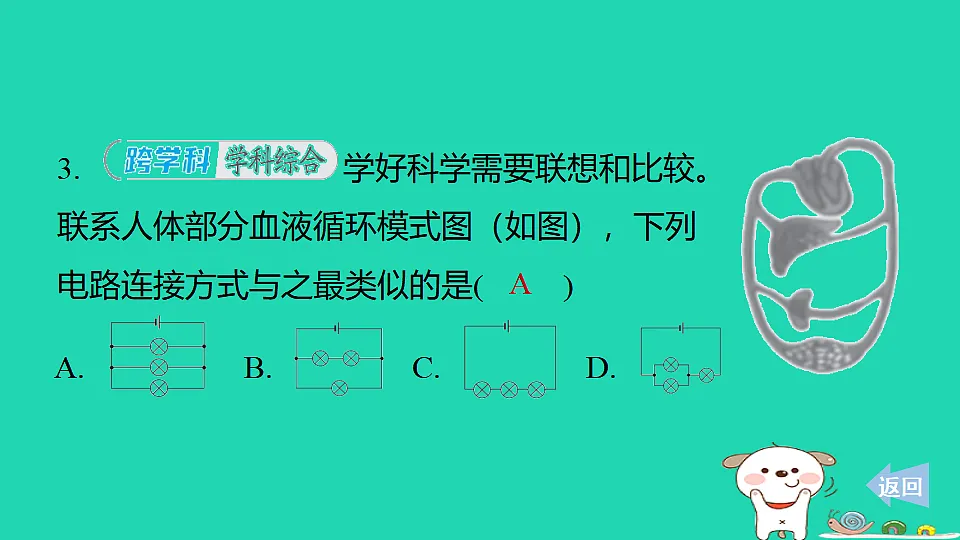

3. 学好科学需要联想和比较。联系人体部分血液循环模式图（如图），下列电路连接方式与之最类似的是( )
A. B. C. D.

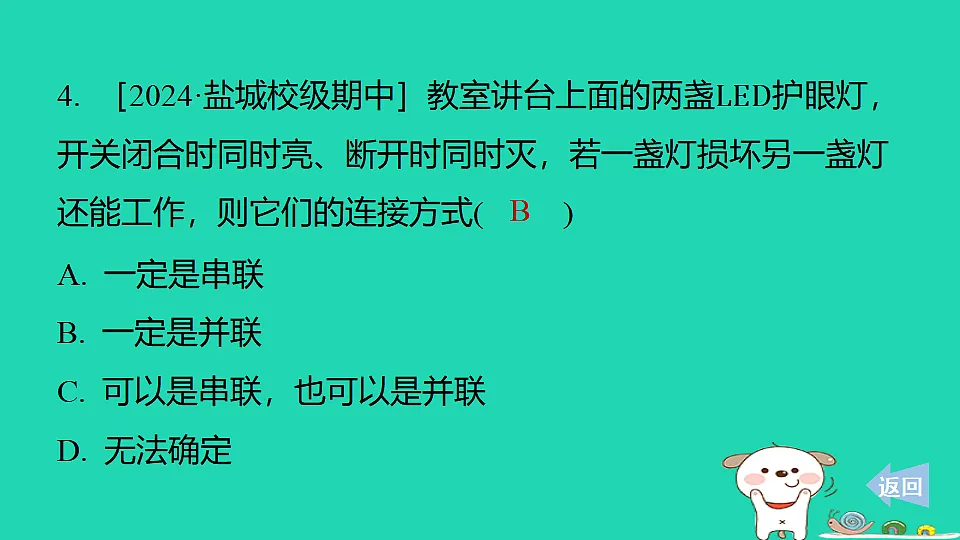

A. 一定是串联B. 一定是并联C. 可以是串联，也可以是并联D. 无法确定

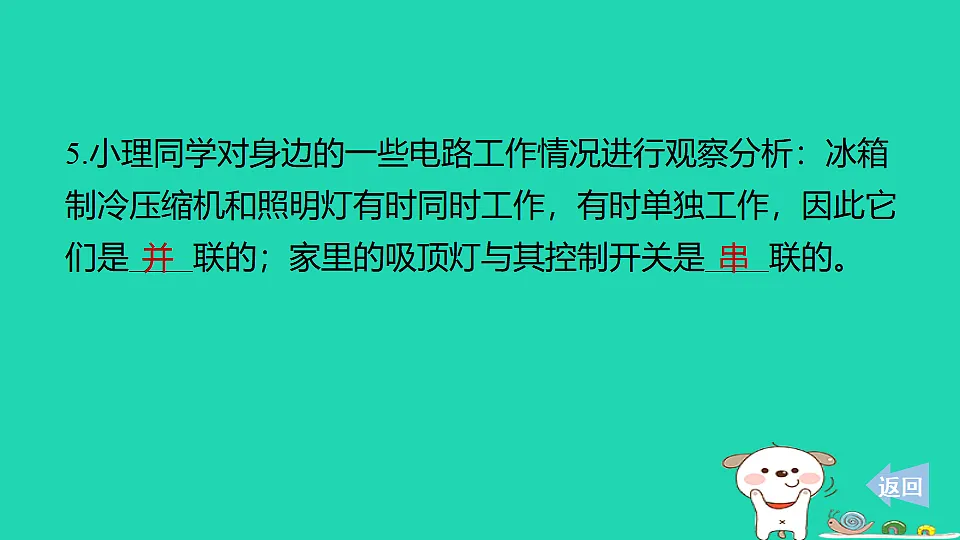

5.小理同学对身边的一些电路工作情况进行观察分析：冰箱制冷压缩机和照明灯有时同时工作，有时单独工作，因此它们是____联的；家里的吸顶灯与其控制开关是____联的。

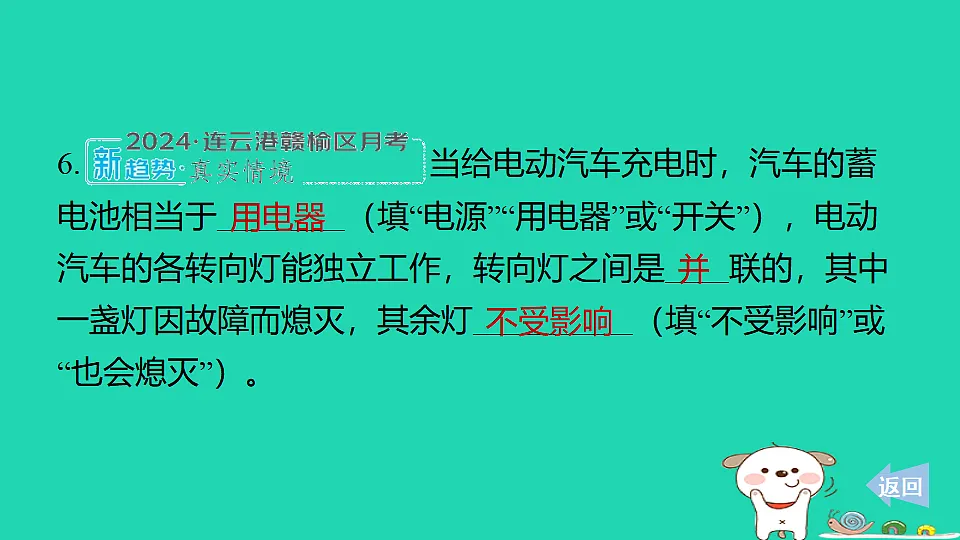

6. 当给电动汽车充电时，汽车的蓄电池相当于________（填“电源”“用电器”或“开关”），电动汽车的各转向灯能独立工作，转向灯之间是____联的，其中一盏灯因故障而熄灭，其余灯__________（填“不受影响”或“也会熄灭”）。
9. 关于生活中的一些电路连接，下列判断正确的是( )
A. 道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的B. 厨房里的换气扇和照明灯，使用时互不影响，它们是并联的C. 节日的夜晚，街道两边树上的小彩灯，一个坏了，其他的就不亮了，它们是并联的D. 楼道里的电灯使用的声控开关和光控开关通常是并联的
【点拨】道路两旁的路灯，晚上同时亮，早上同时灭，但它们互不影响，是并联的，故A错误；厨房里的换气扇和照明灯，使用时互不影响，可以独立工作，则它们是并联的，故B正确；节日的夜晚，街道两边树上的小彩灯，一个坏了，其他的就不亮了，说明它们相互影响，是串联的，故C错误；楼道里的电灯使用的声控开关和光控开关通常是串联的，相互影响，故D错误。
A. 各字的笔画之间一定是串联B. 各字的笔画之间一定是并联C. 第三个字与其他字之间一定是串联D. 第三个字与其他字之间一定是并联
（1）吹风机和电热丝的连接方式是______。
12.［2024·宿迁宿豫区期中］小慧在“连接串联电路”的实验中，实验电路如图所示。
（1）在连接电路时，开关应该处于______状态。
【点拨】为了保护电路，在连接电路时，开关应该处于断开状态。
13. ［2024·南京建邺区期中］如图所示为某同学连接的电路，若仅改变一根导线使两灯并联，下列做法：
可行的是( )
A. 仅①②B. 仅①③C. ①②③④D. 仅②③
