苏科版（2024）九年级全册第十三章 电路初探2 电路连接的基本方式习题ppt课件

这是一份苏科版（2024）九年级全册第十三章 电路初探2 电路连接的基本方式习题ppt课件，共15页。PPT课件主要包含了CONTENTS，解如图所示等内容，欢迎下载使用。

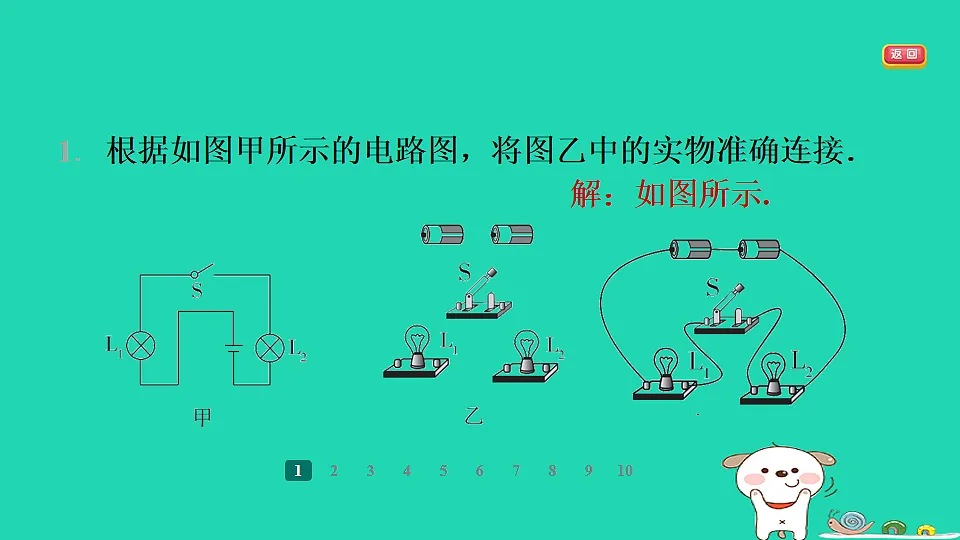

1. 根据如图甲所示的电路图，将图乙中的实物准确连接．

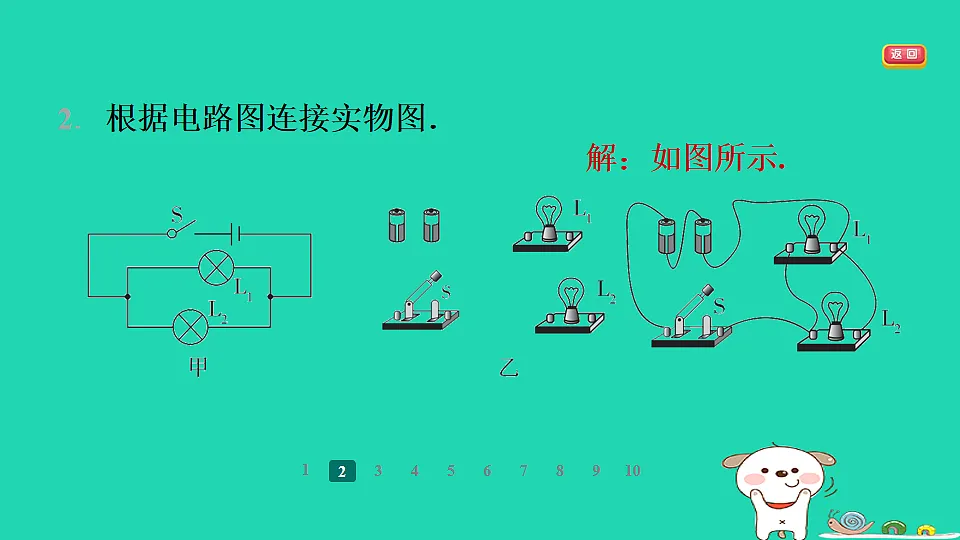

2. 根据电路图连接实物图．

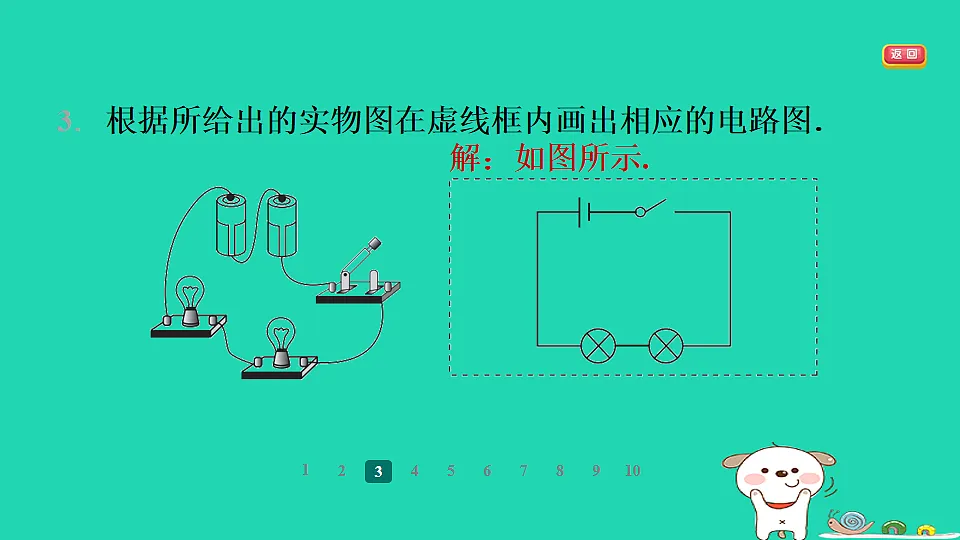

3. 根据所给出的实物图在虚线框内画出相应的电路图．

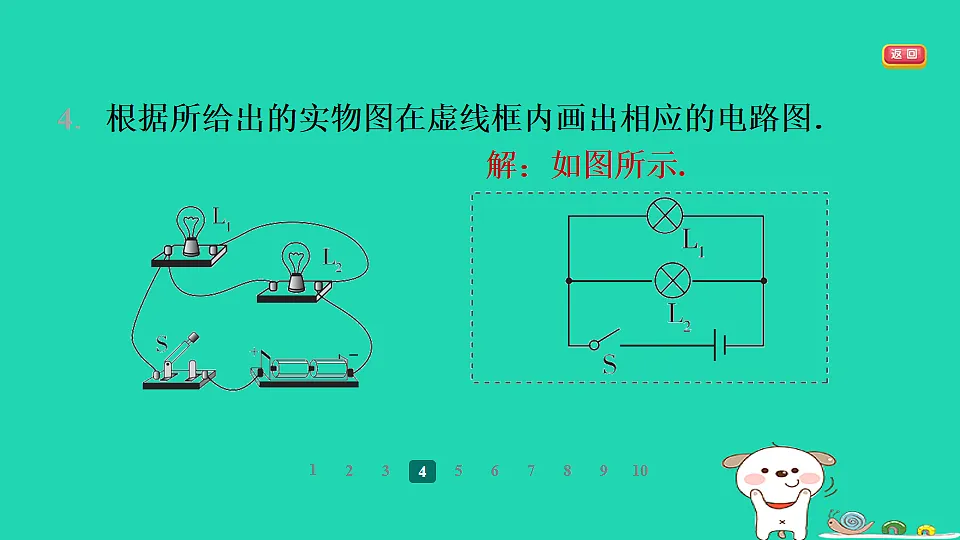

4. 根据所给出的实物图在虚线框内画出相应的电路图．

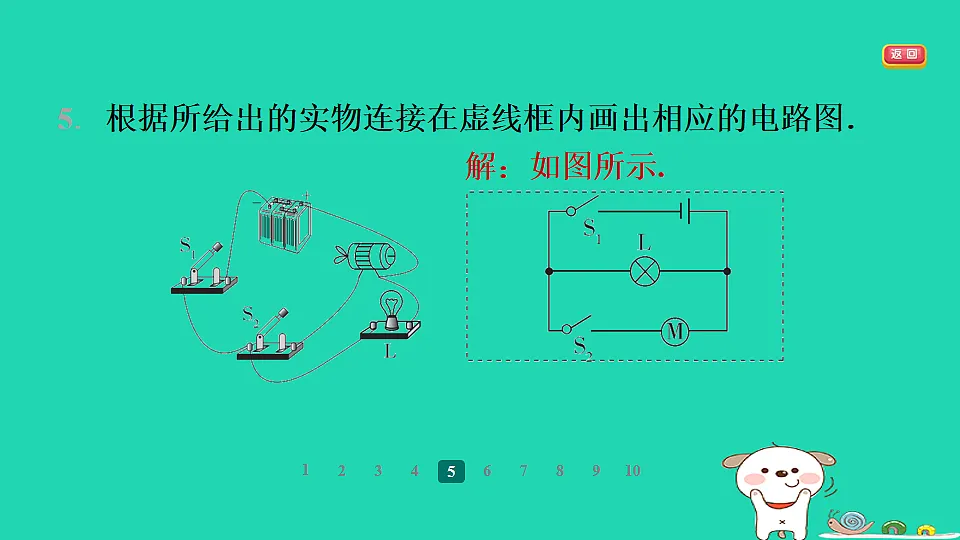

5. 根据所给出的实物连接在虚线框内画出相应的电路图．
6. 请根据如图甲所示的电路图，将图乙的实物连接完整．
7. 有人发明了“感应照孔门把手”，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁，它利用感应开关S1(有人摸门把手时，S1闭合；无人摸门把手时，S1断开)以及光敏开关S2(天暗时S2闭合，天亮时S2断开)控制电路，达到目的．请根据上述描述，完成电路连接．
8.[2024苏州二模]用笔画线代替导线，将图中的元件连接起来．(设灯泡不会被烧坏)要求：①开关S1、S2都断开，红、绿灯都不亮；②只闭合开关S1，红、绿灯都不亮；③只闭合开关S2，红、绿灯都亮；④开关S1、S2都闭合，红灯不亮，绿灯亮．
9. 如图，请修改一处错误使之能成为两灯并联电路．请在要拆除的那根线上打“×”，并画出正确的导线连接(请画出两种)．
10. [2024常州一模]某同学设计了双手驾驶提醒装置，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内．压力开关受到压力时闭合，不受压力时断开．驾驶员坐在坐椅上，当手握方向盘正常驾驶时灯亮、电铃不响；当双手脱离方向盘时，灯亮、电铃响，请以笔画线代替导线完成电路连接．
