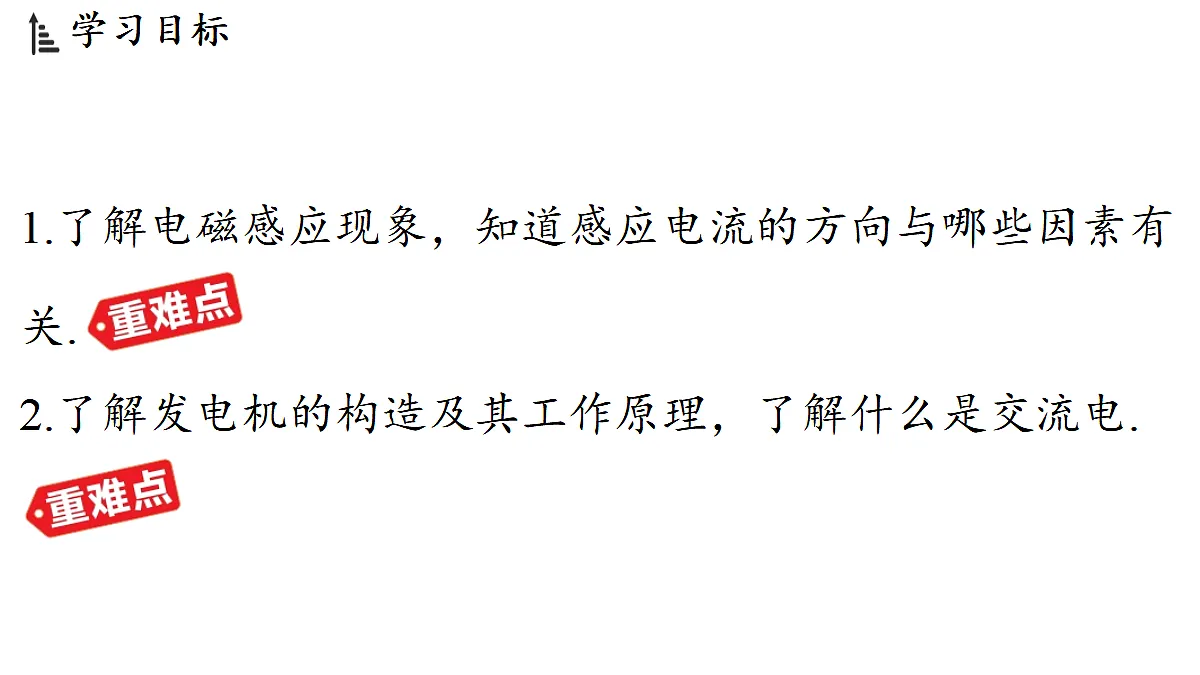

1.了解电磁感应现象，知道感应电流的方向与哪些因素有关. 2.了解发电机的构造及其工作原理，了解什么是交流电.

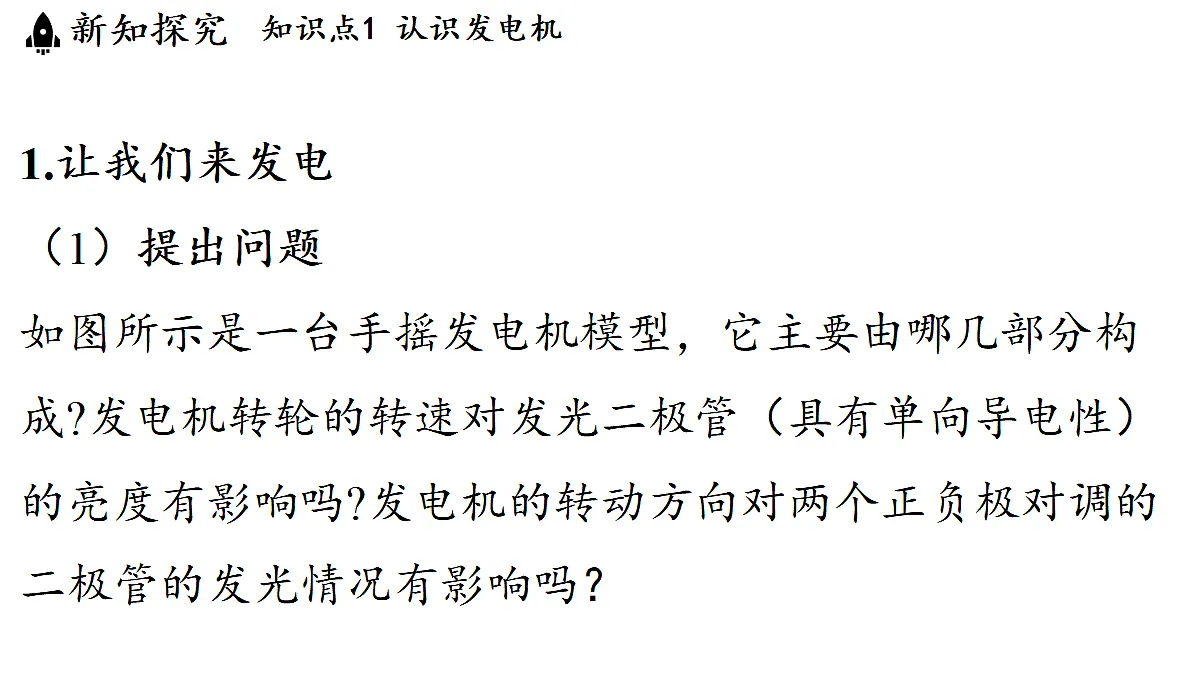

1.让我们来发电（1）提出问题如图所示是一台手摇发电机模型，它主要由哪几部分构成?发电机转轮的转速对发光二极管（具有单向导电性）的亮度有影响吗?发电机的转动方向对两个正负极对调的二极管的发光情况有影响吗？

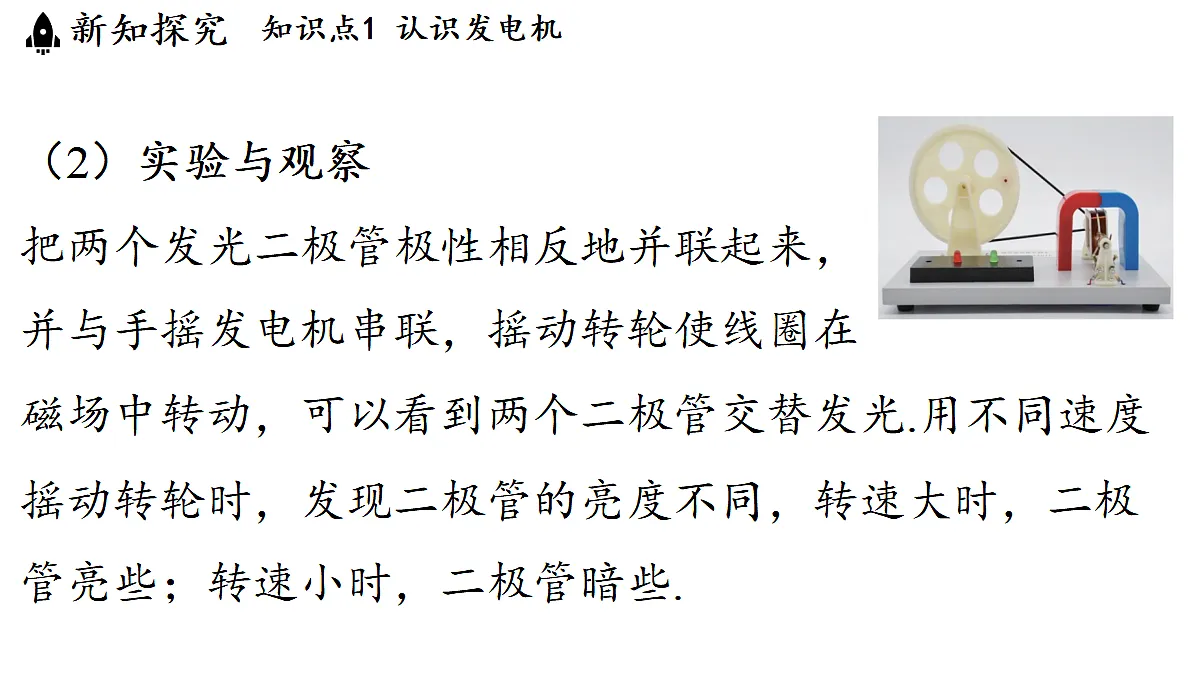

（2）实验与观察把两个发光二极管极性相反地并联起来，并与手摇发电机串联，摇动转轮使线圈在
磁场中转动，可以看到两个二极管交替发光.用不同速度摇动转轮时，发现二极管的亮度不同，转速大时，二极管亮些；转速小时，二极管暗些.

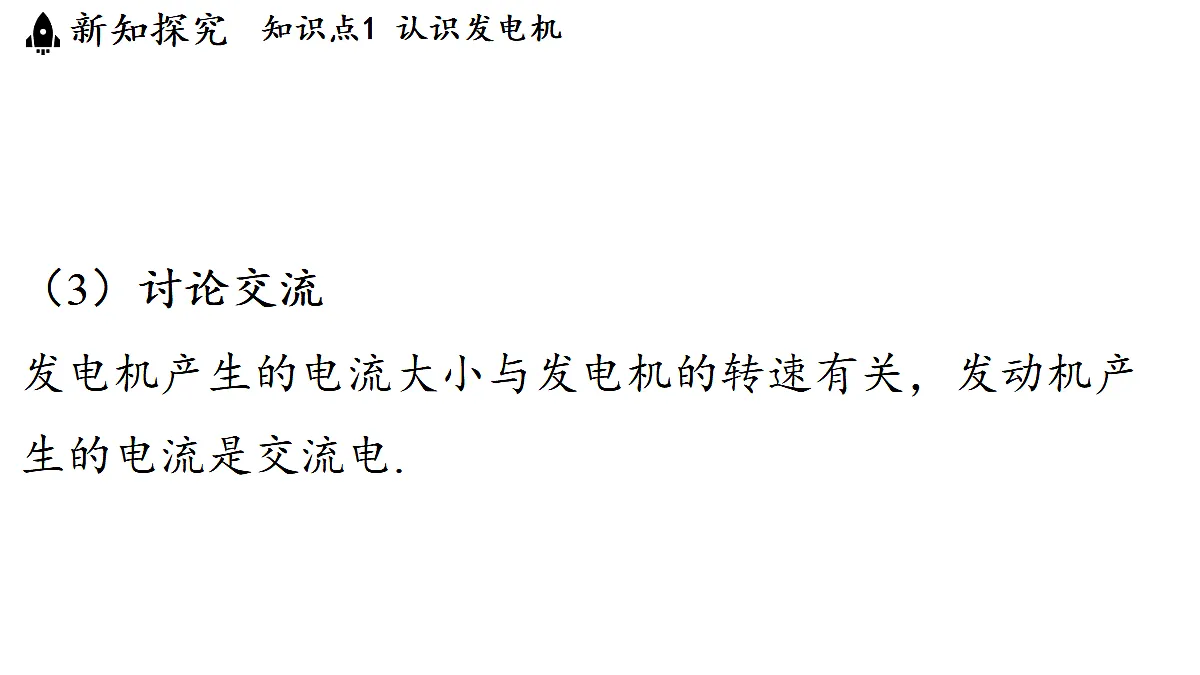

（3）讨论交流发电机产生的电流大小与发电机的转速有关，发动机产生的电流是交流电.

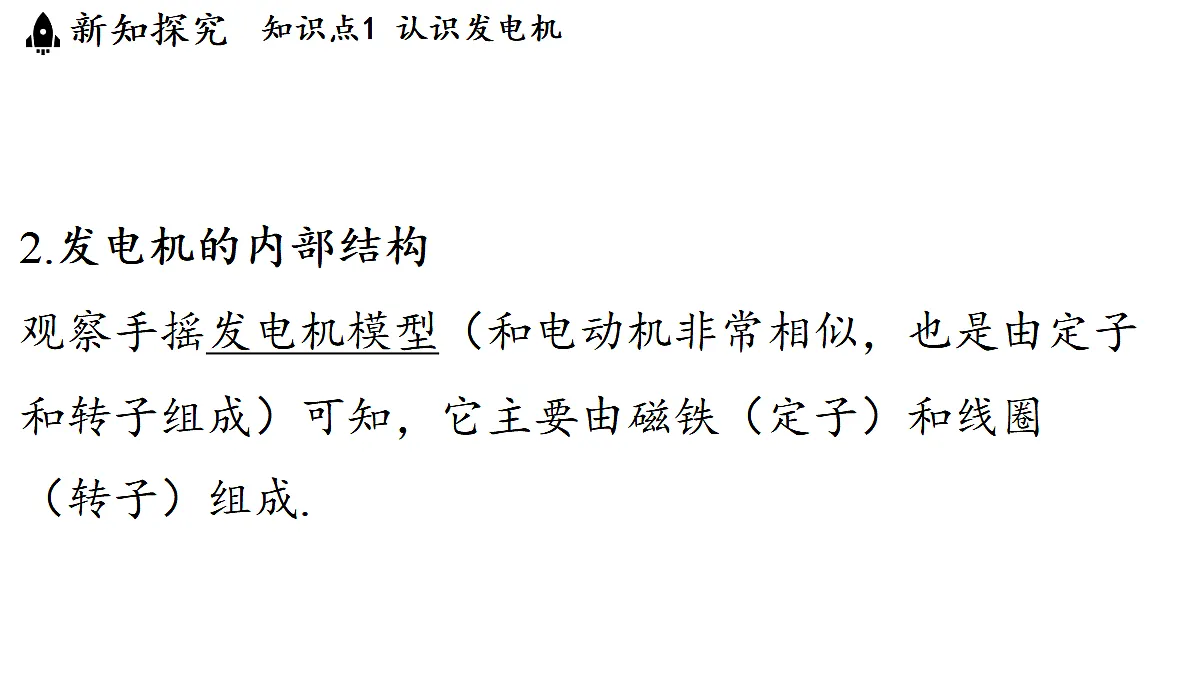

2.发电机的内部结构观察手摇发电机模型（和电动机非常相似，也是由定子和转子组成）可知，它主要由磁铁（定子）和线圈（转子）组成.

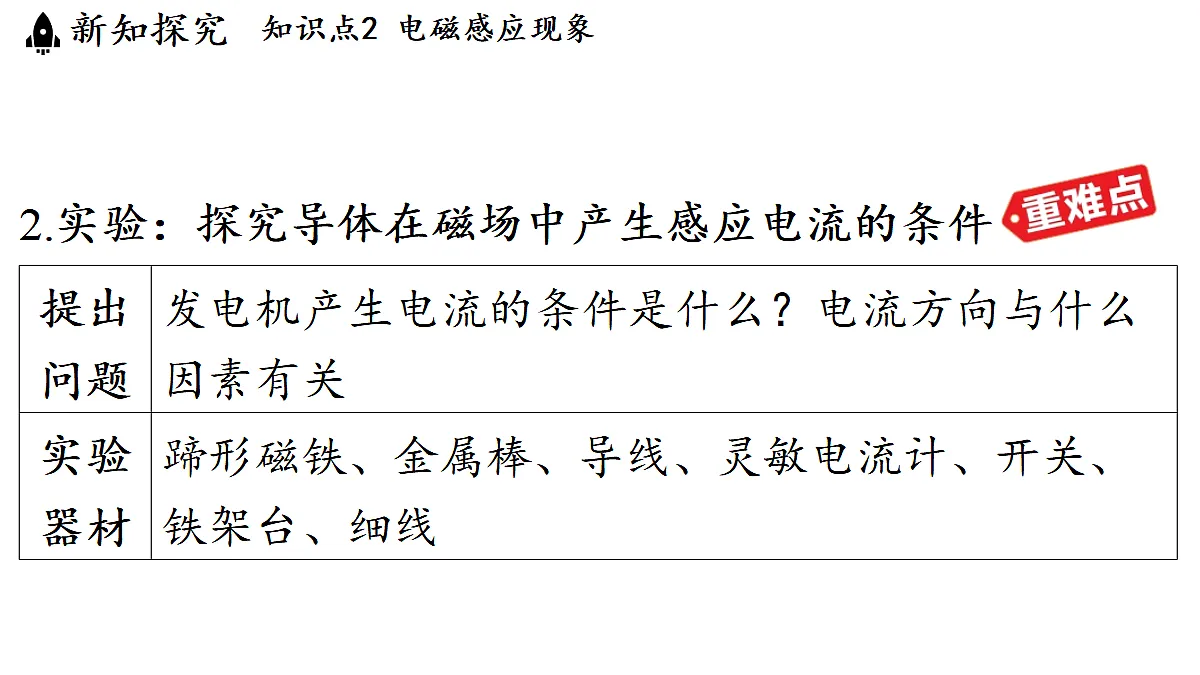

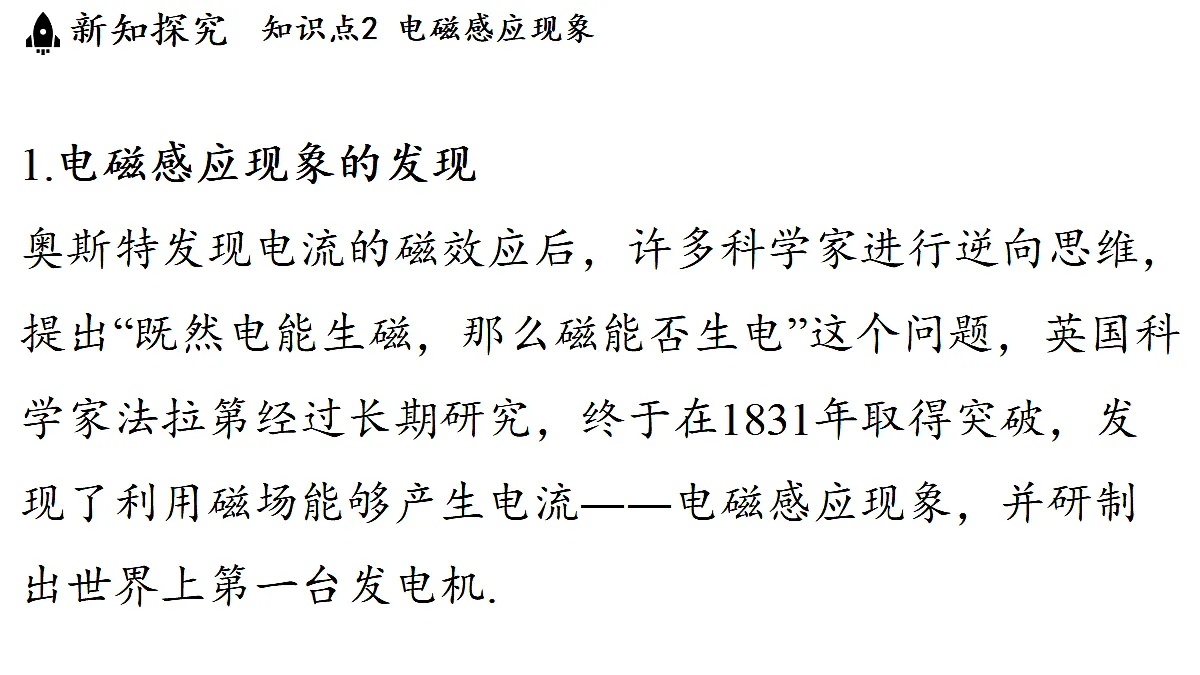

2.实验：探究导体在磁场中产生感应电流的条件
由运动的相对性可知，导线不动，让磁场运动，也能产生切割磁感线的效果，也能产生感应电流.
影响感应电流大小的因素（1）切割磁感线时才能产生感应电流，斜着切割、垂直切割都可以.实验中，导体棒前后运动、竖直上下运动都不会产生切割磁感线的效果，所以不会产生感应电流.（2）导体棒切割磁感线的方向相同时，速度越大，感应电流
越大.（3）如果将导体棒更换为多匝线圈，相当于多根导体棒同时切割磁感线，感应电流会更大.（4）感应电流的大小和导体棒垂直切割磁感线的速度有关（不是导体棒的运动速度），所以当导体棒速度相同时，垂直切割磁感线,感应电流最大.
磁场对电流的作用与电磁感应现象的对比
3.电磁感应现象的应用电磁感应现象广泛地应用在生产、生活以及科学研究中，如发电机、变压器等.有一类话筒也是应用电磁感应原理制成的，如动圈式话筒.如图所示是动圈式话筒的构造示意图.动圈式话筒的工作原理是当人对着话筒说话或唱歌时，产生的声音使膜片振动，
与膜片相连的线圈也跟着一起振动，线圈在磁场中的这种运动，能产生随着声音变化而变化的电流.
教材第39页 图17-3-11
[安徽中考] 如图所示为动圈式话筒的简化示意图.磁铁固定在适当的位置，线圈与膜片连接，声波可使膜片左右振动从而带动线圈振动，线圈中就产生电流，实现声信号到电信号的转变，其工作原理是( )
A.磁场对通电导线的作用B.电流的热效应C.电流的磁效应D.电磁感应
[解析] 动圈式话筒和动圈式扬声器都是中考中常考的装置，它们都是常见的电声转换设备，但它们在工作原理、工作特点、能量转化等方面存在明显区分：
1.工作原理发电机是根据电磁感应现象制成的.2.能量的转化将机械能转化为电能.
3.构造模型发电机主要有磁体、线圈、铜环和电刷四个基本组成部分.实际的发电机比模型发电机要复杂得多，但基本部件仍是磁体和线圈.小型发电机一般采用结构较为简单的磁极不动、旋转线圈的发电方式，而大型发电机因为产生的电压很高，通过线圈的电流很大，为了安全通常采用旋转磁极式发电，且用电磁铁代替永磁体.
4.交流发电机的工作过程
综合上面的工作过程可知，交流发电机工作时，线圈中产生的电流是方向和大小周期性变化的交流电.交流电跟干电池、蓄电池所得到的方向不变的直流电是不同的.
5.发电机的实质发电机是由水轮机、汽轮机或内燃机等带动转子转动的，水轮机、汽轮机或内燃机是利用水能、内能来工作的.因此，发电机的工作过程实质上是其他形式的能转化为电能的过程.
典例1 如图所示为发电机的工作原理图，下列说法正确的是( )
A.发电机的基本原理是通电导体在磁场中受力的作用B.发电机的基本原理是电磁感应C.线圈在转动过程中，感应电流的大小不变D.线圈在转动过程中，感应电流的方向不变
