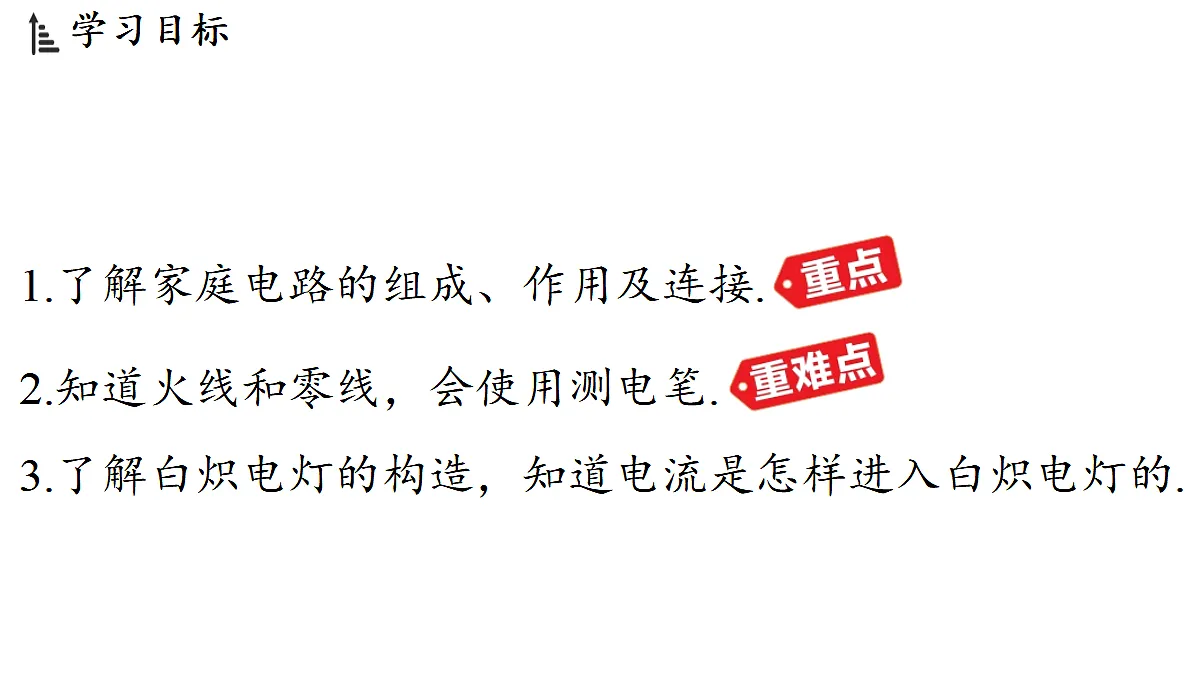

1.了解家庭电路的组成、作用及连接. 2.知道火线和零线，会使用测电笔. 3.了解白炽电灯的构造，知道电流是怎样进入白炽电灯的.

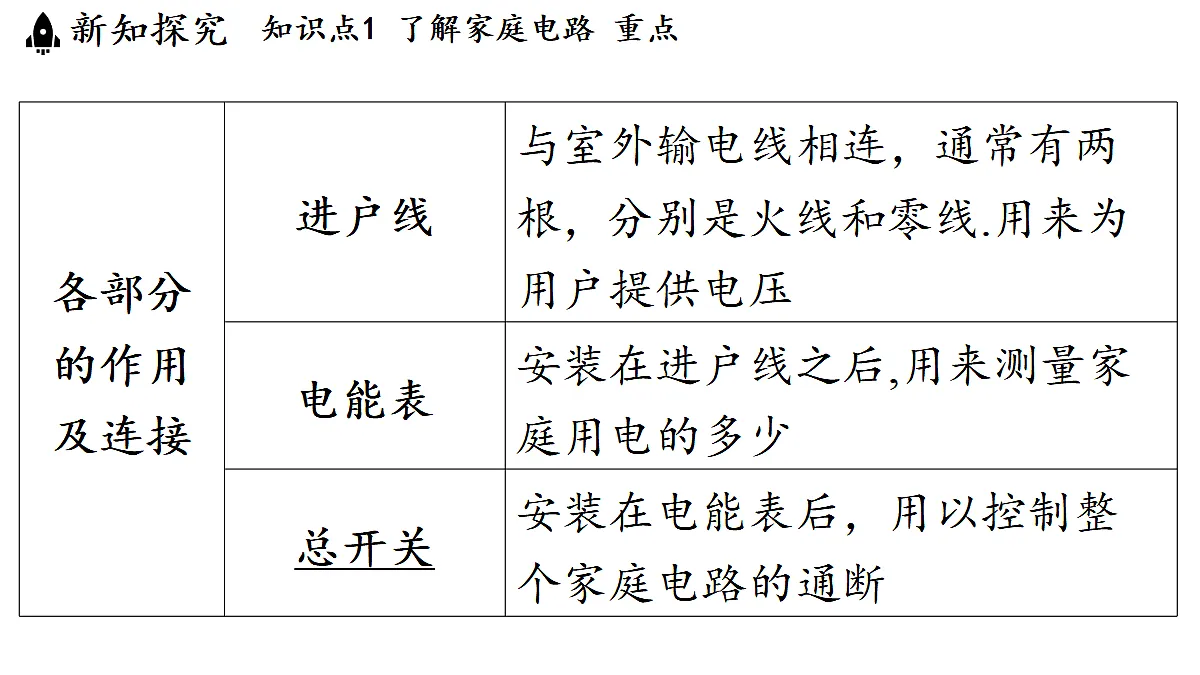

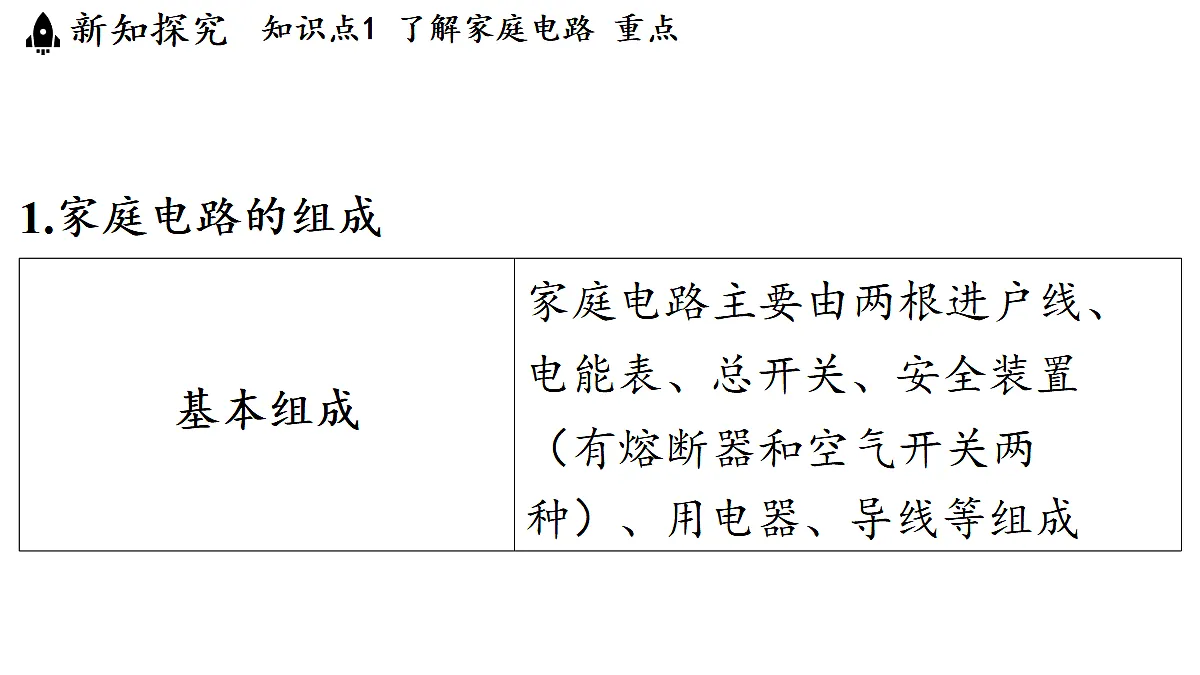

家庭电路的电能表、总开关和安全装置三个组成部分的安装顺序不能颠倒，且火线上一定要安装安全装置.

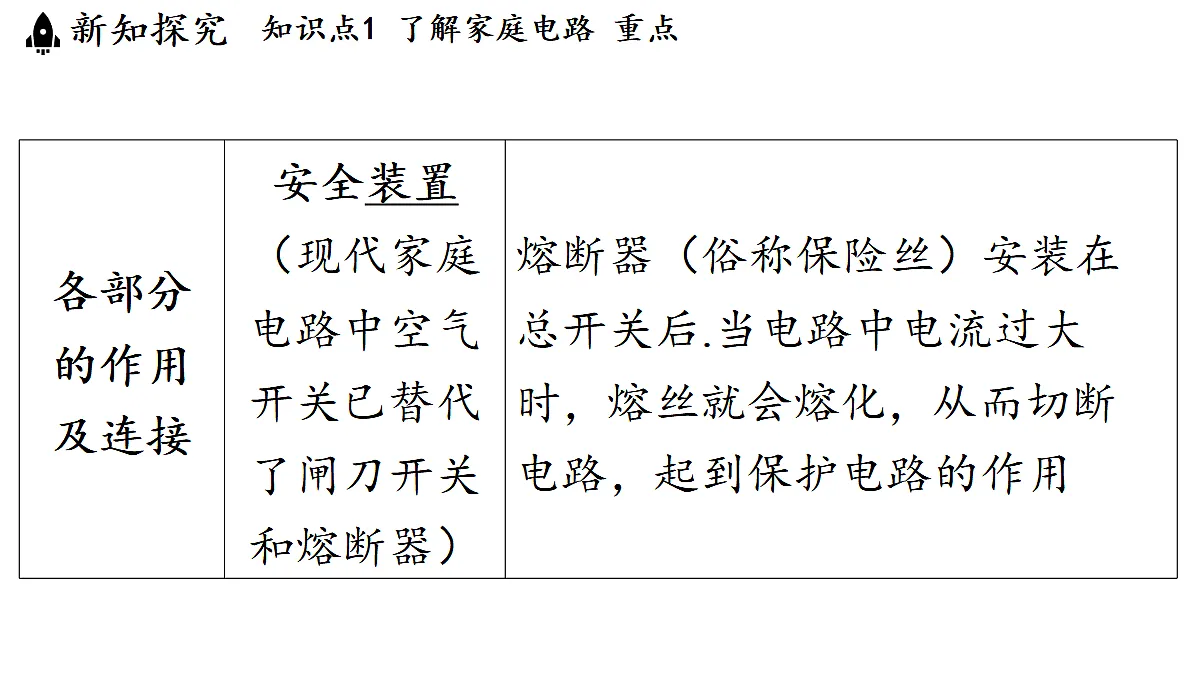

2.电路安全装置家庭电路的安全装置是保障用电安全的重要部件，主要作用是在电路出现过载、短路等故障时切断电路，防止电器损坏或引发火灾.安全装置通常安装在总开关之后，能对整个家庭电路起到保护作用.选择时需要根据家庭总用电功率确定合适额定电流的保险装置：若额定电流过大，则会烧坏用电器，起不到应有的保护作用；若额定电流过小，则电路会无故断开，影响用电器的正常使用.
典例 1 [ 漯河模拟 ] 现代生活离不开电，下列关于家庭电路的说法正确的是( )
A.熔断器内的熔丝熔断后，可用铜丝或铁丝代替B.只要开关能控制灯泡，接在什么位置都可以C.家庭电路中的电冰箱和空调是串联的D.家庭电路从进户开始，要按电能表、总开关、安全装置的顺序安装元器件，之后再接用电器
1.认识火线、零线和地线
2.测电笔（又称试电笔）
测电时，手指绝对不能接触测电笔前端的金属部分.

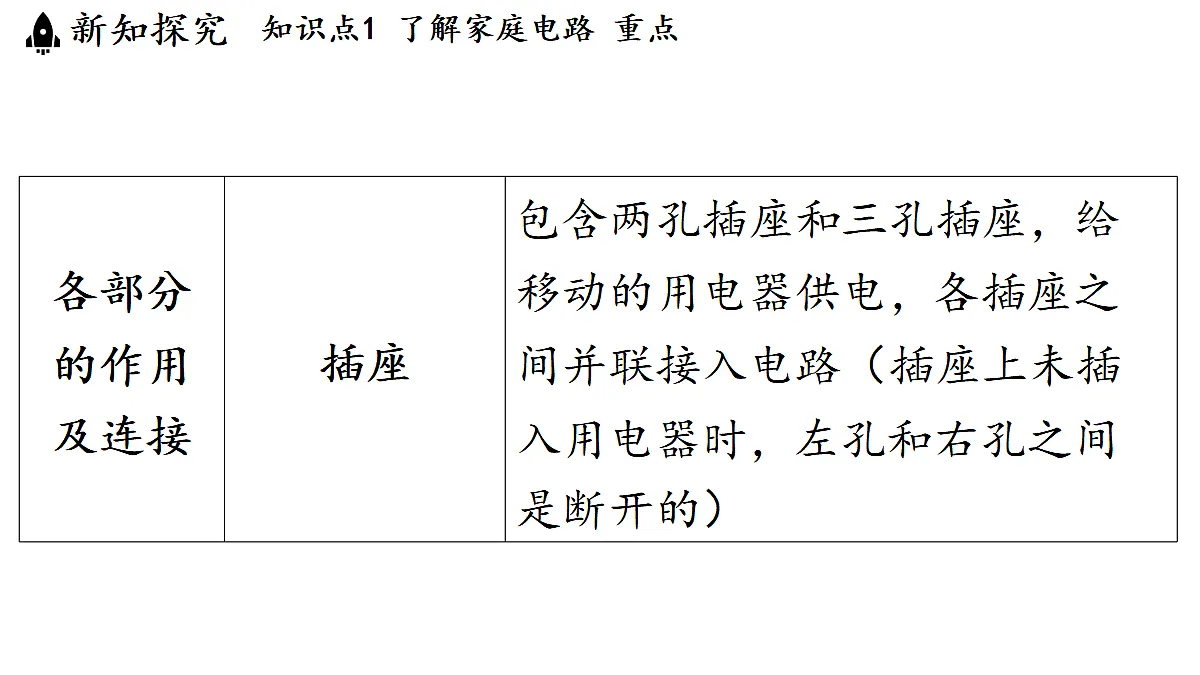

3.插座和插头（1）插座①分类：插座按孔的数量分为两孔插座和三孔插座.

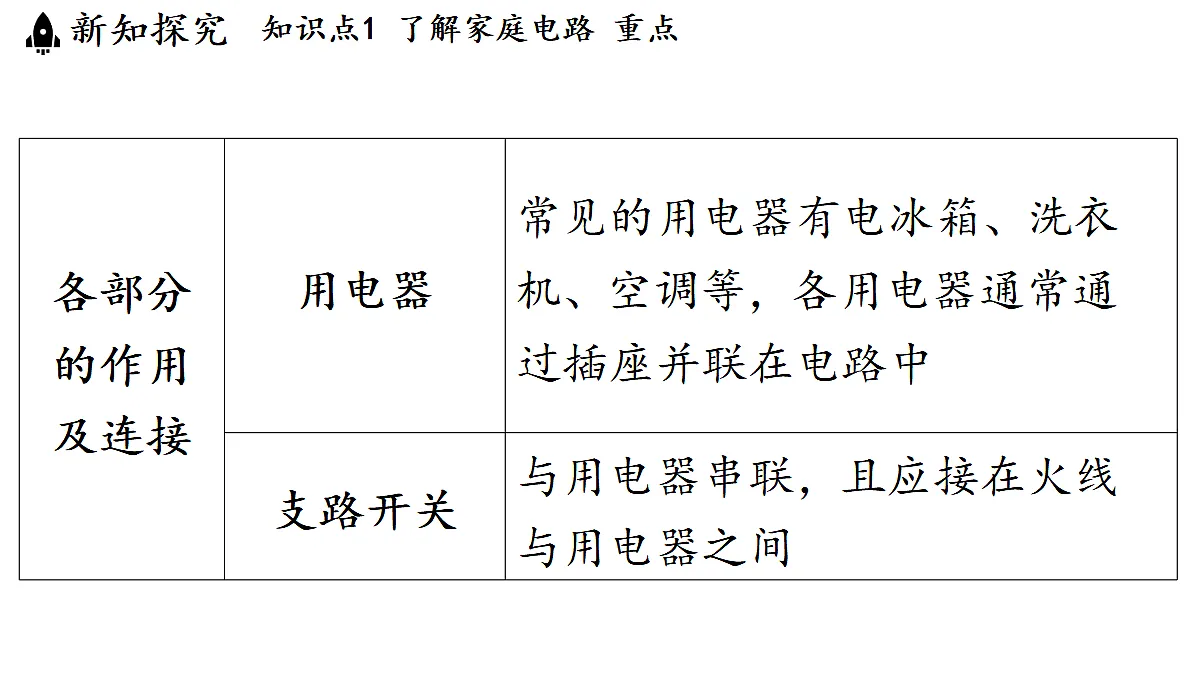

②作用：连接家用电器，给可移动的家用电器供电.③安装方式：并联在家庭电路中.
④接线方法：两孔插座左孔接零 线，右孔接火线
三孔插座左孔接零线，右孔接火线，中间上端的孔接地线
（2）三脚插头用电器上的三脚插头如图所示，三脚插线的左右两个插脚接用电部分，中间上端那个插脚叫做接地脚，跟家用电器的金属外壳接通.
（3）三脚插头和三孔插座的使用当把三脚插头插在三孔插座里，既把用电器连入电路，同时也把金属外壳与大地连接起来.万一用电器内部火线绝缘皮破损或失去绝缘性能，使金属外壳与火线接通而带电，电流就会从地线流走，这样，即使人体接触外壳，一般情况下也不会受到伤害.
教材第41页 图18-1-2
[南充中考] 如图为某同学设计的部分家庭电路示意图，其中电器元件连接不正确的是( )
A.带开关的灯泡B.两孔插座C.空气开关D.三孔插座

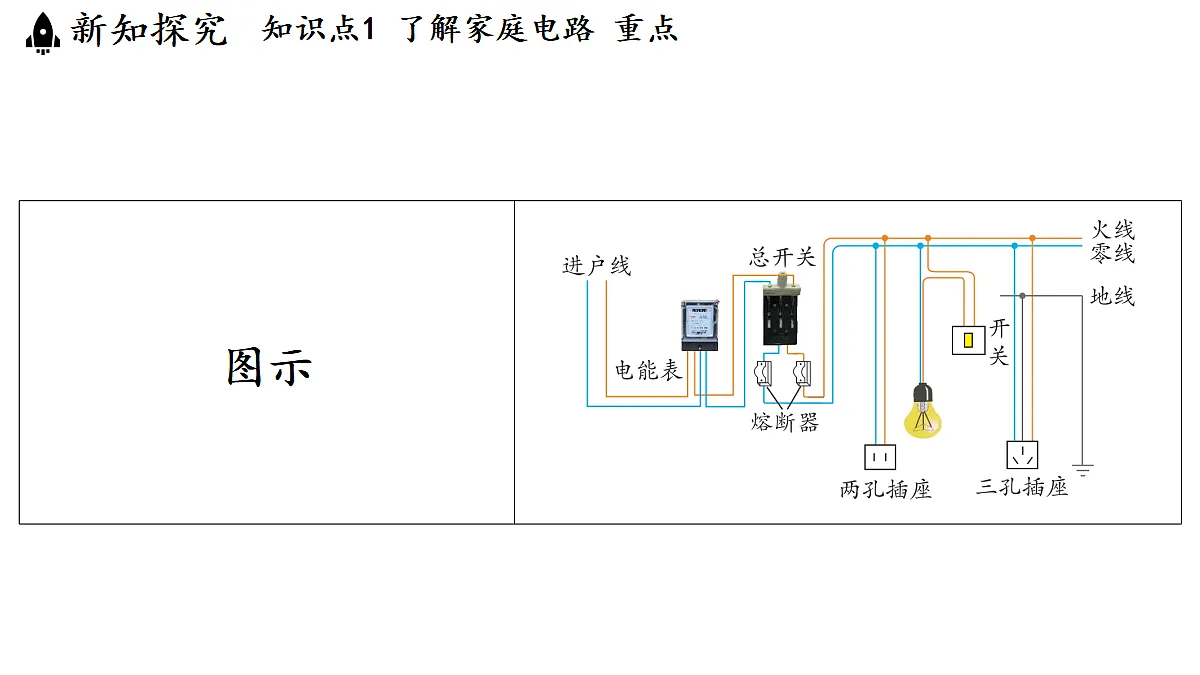

[解析] 教材中展示了家庭电路的连接图，中考常针对此图进行深入挖掘，考查电能表、总开关、安全装置的安装顺序以及插座、带开关的灯泡如何接入电路.此中考题中，灯泡的开关接在了灯泡与零线之间，连接不正确.
[解析] 塑料套管不容易导电，属于绝缘体.当笔尖接触火线时，火线、测电笔、人体与大地之间构成一个回路，此时会有电流通过测电笔，从而使氖管发光，因此人体一定要与测电笔笔尾的金属部分连通，即手一定要接触图中的螺母.
（2）卡口灯泡：如图乙所示，灯泡顶部有两块锡块,当把灯泡安装到灯头中后，灯泡顶部的两块锡块分别与灯头中的两个金属柱接触，此时连接方式为：火线——金属柱——锡块——灯丝——另一个锡块——另一个金属柱——零线.
典例 3 [ 青岛模拟 ] 电光源的发明，照亮了人类生活的每一个角落.图甲所示的白炽电灯是利用电流的_______（选填“热效应”“磁效应”或
