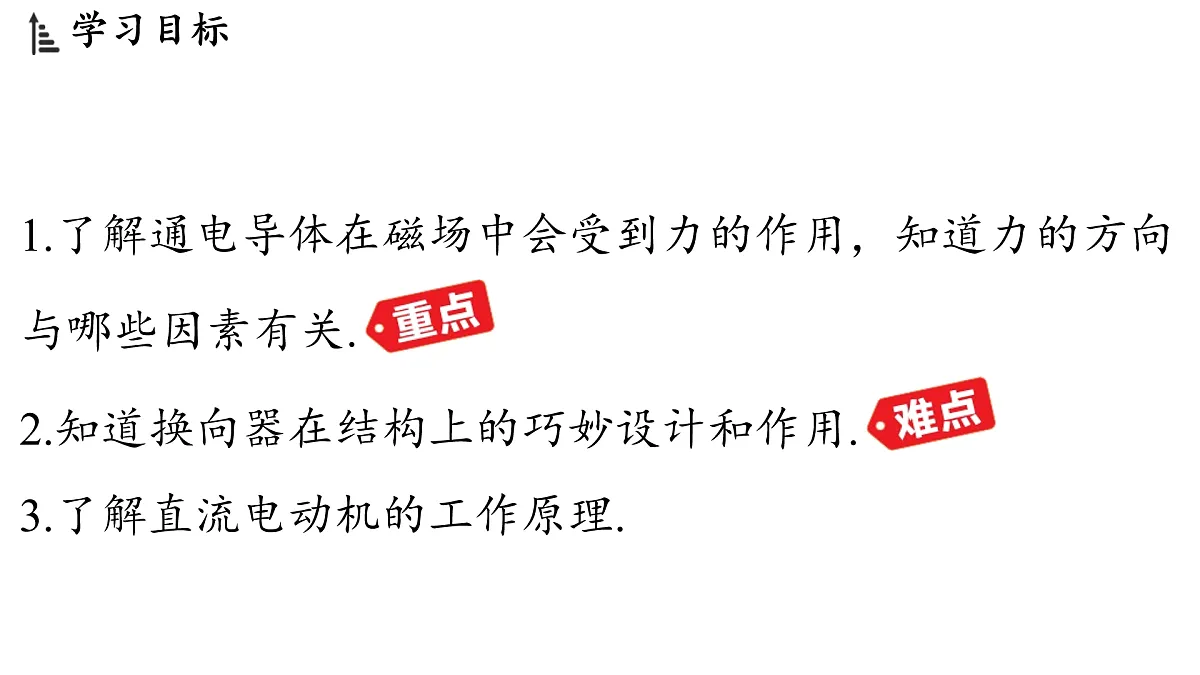

1.了解通电导体在磁场中会受到力的作用，知道力的方向与哪些因素有关. 2.知道换向器在结构上的巧妙设计和作用. 3.了解直流电动机的工作原理.

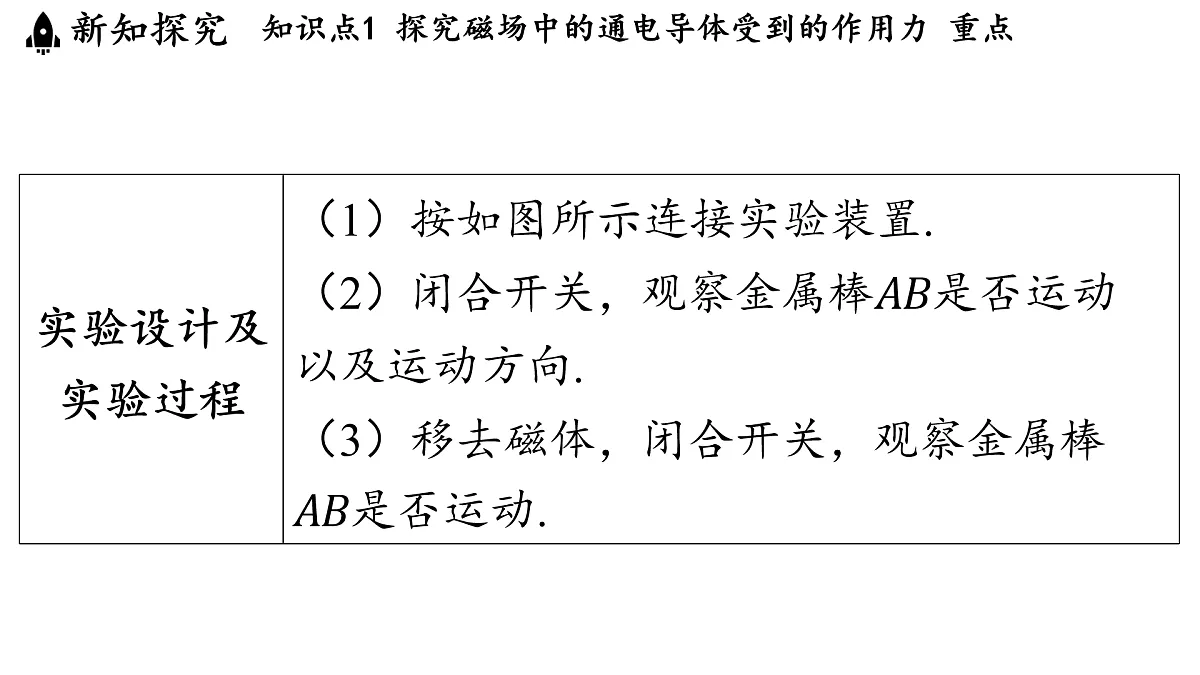

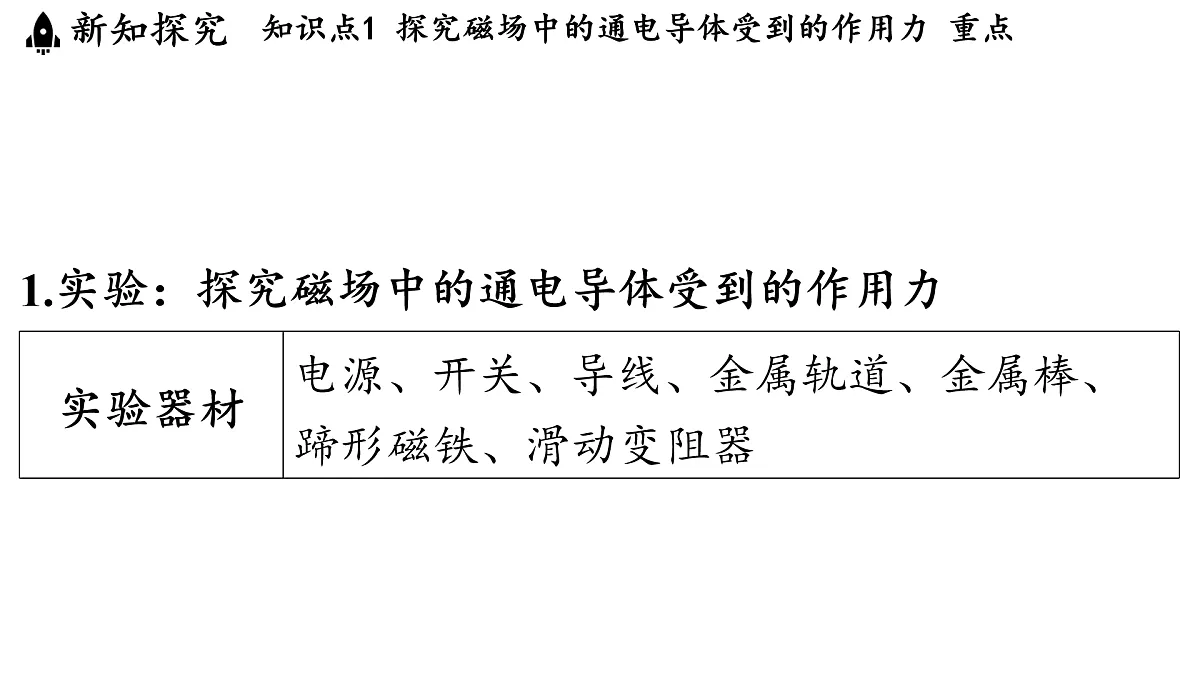

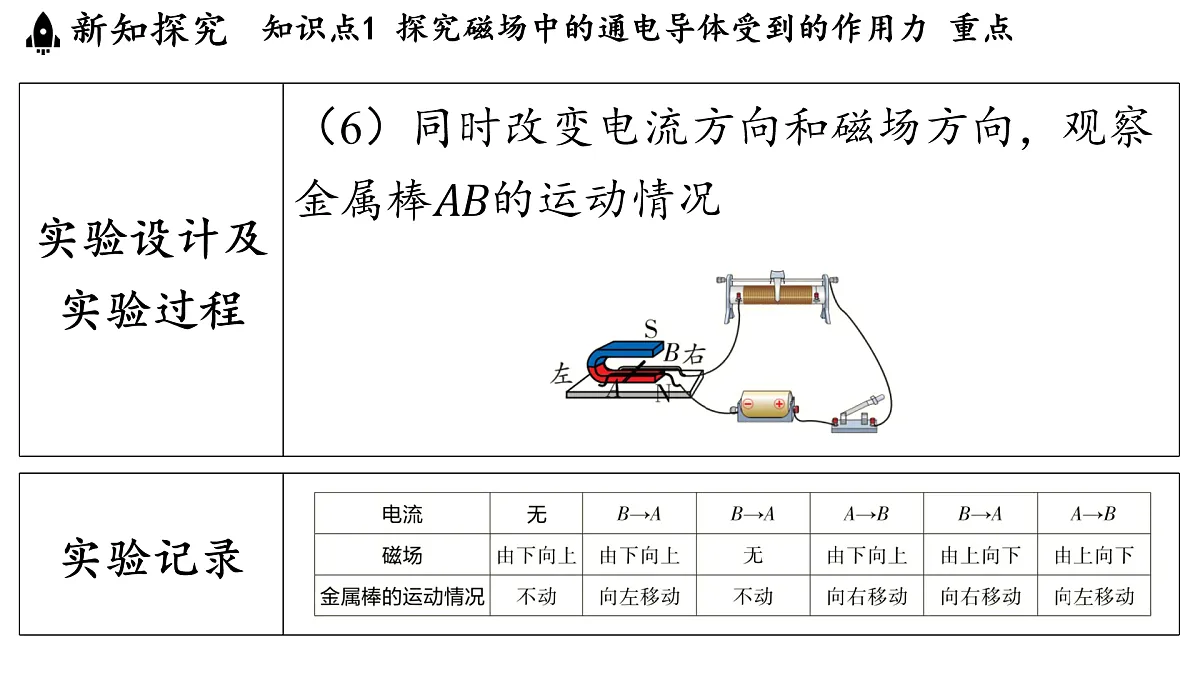

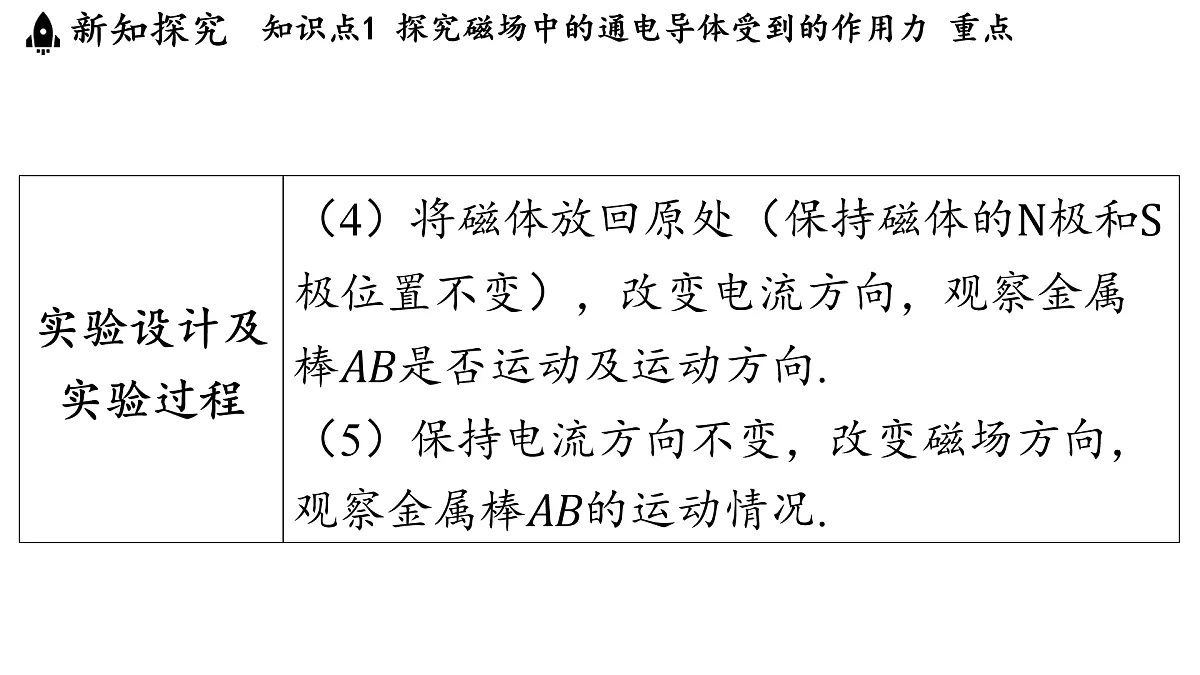

1.实验：探究磁场中的通电导体受到的作用力

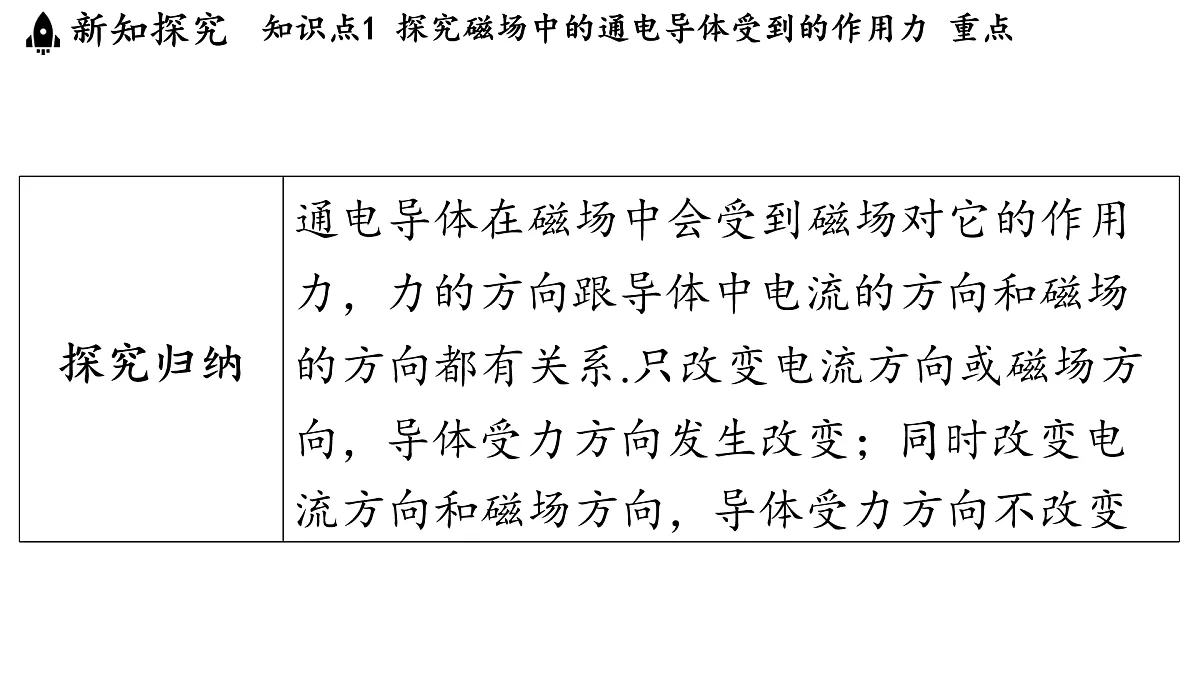

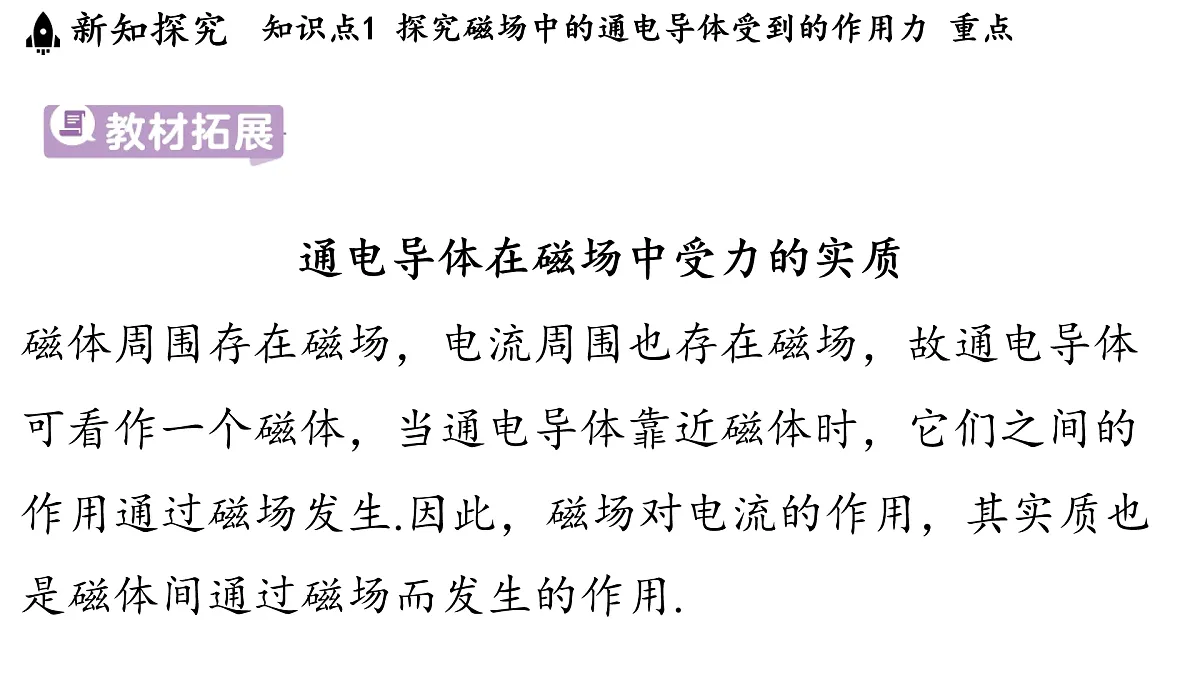

通电导体在磁场中受力的实质磁体周围存在磁场，电流周围也存在磁场，故通电导体可看作一个磁体，当通电导体靠近磁体时，它们之间的作用通过磁场发生.因此，磁场对电流的作用，其实质也是磁体间通过磁场而发生的作用.
2.磁场对通电线圈的作用
典例1 如图所示，进行通电导体在磁场中受力运动实验，回答下列问题：
（4）若增加电源电压或增强磁体的磁性，导体的运动速度会加快，这说明导体在磁场中受到的力的大小跟____________和____________有关．
电流的大小
根据上面的探究可知，通电线圈在磁场中无法连续转动.为了使线圈连续转动，我们需在线圈转过平衡位置后，改变它的受力方向.因通电导体受力的方向与磁场方向和电流方向有关，因此可在线圈转动的过程中改变磁场方向或线圈中的电流方向.为此，我们安装了一个改变线圈中电流方向的装置——换向器.
1.换向器的构造换向器由两个彼此绝缘的金属半圆环构成，如图所示.换向器的两个彼此绝缘的金属半
2.换向器的作用 每当线圈转过平衡位置（此处线圈中没有电流）时，换向器就改变线圈中的电流方向，使线圈两边的受力方向发生改变，从而保证了线圈能持续地转动下去.（详见知识点3中直流电动机工作原理图）
典例2 （课后习题第2题改编）直流电动机中转子的线圈通过换向器、电刷和直流电源相连接，这里换向器与电刷的作用是( )
A.不断改变电流的方向，使线圈能够完成正、反转动B.适时地自动改变电流的方向使线圈始终向一个方向转动C.不断地改变磁场的方向以改变线圈转动的方向D.不断地改变磁场的方向，使线圈始终朝一个方向转动
[解析] 为了让电动机能够持续转动，在制作电动机时增加了换向器，线圈在平衡位置依靠惯性自动转动，当线圈刚好转过平衡位置时换向器就自动改变线圈中的电流方向，及时改变通电线圈的受力方向，保证线圈能够持续转动.即换向器与电刷的作用是适时地自动改变电流的方向使线圈始终向一个方向转动.
1.电动机的工作原理电动机（工作时，电能转化为机械能）是根据通电线圈在磁场中受力转动的原理制成的，直流电动机工作时，通电导体在磁场中受到力的作用使线圈转动，同时通过换向器及时改变线圈中的电流方向，以保持线圈持续转动.
2.直流电动机的工作过程
. .
. .
. .
. .
3.电动机的优点构造简单，制造方便，体积小，效率高，便于控制,对环境污染小，而且种类繁多，能满足不同的需要.
4.电动机的分类电动机分为直流电动机和交流电动机两大类.（1）直流电动机由直流电源供电.大型的直流电动机常用于电力机车、公交电车、货运电瓶车、轧钢机、起重机等.小型的直流电动机常用于电动玩具、录音机、录像机等.
（2）交流电动机由交流电源供电.电扇、洗衣机、电冰箱等家用电器中的电动机以及农村中带动水泵和农产品加工机械的电动机都是交流电动机.
典例3 （多选）如图为直流电动机的基本构造示意图.以下相关的分析正确的是( )
A.电动机是利用通电线圈在磁场中受力发生转动的原理工作的B.电动机工作过程中，消耗的电能全部转化为机械能C.使线圈连续不停地转动下去是靠电磁继电器来实现的D.仅改变磁场的方向可以改变线圈转动的方向
[解析] 电动机是利用通电线圈在磁场中受力发生转动的原理工作的，且所受力的方向与电流的方向和磁场的方向有关，故仅改变磁场的方向可以改变线圈转动的方向，A、D正确；电动机工作过程中，消耗的电能大部分转化为机械能，还有一部分转化成了内能，故B错误；使线圈连续不停地转动下去是靠换向器来实现的，故C错误.
磁场对通电导体的作用的应用十分广泛，如磁电式电流仪表、动圈式扬声器（喇叭）以及电动玩具和机器人等.
典例4 如图是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转．线圈中电流越大，指针偏转角度就越大．关于电流表，下列说法正确的是( )
A.改变线圈中的电流方向，指针的偏转方向会改变B.线圈中有电流通过时，把机械能转化为电能C.该电流表是利用电流的磁效应工作的D.线圈中电流大小变化时，其所受磁场力大小不变
[解析] 改变线圈中的电流方向，其转动方向会发生改变，从而使指针的偏转方向发生改变，故选项A正确；线圈中有电流通过时，电能转化为机械能，故选项B错误；通过电流表的内部构造可知，电流表是利用通电线圈在磁场中受力而转动的原理工作的，故选项C错误；电流越大，线圈受到的磁场力越大，其偏转的幅度越大，故选项D错误．故选A.
