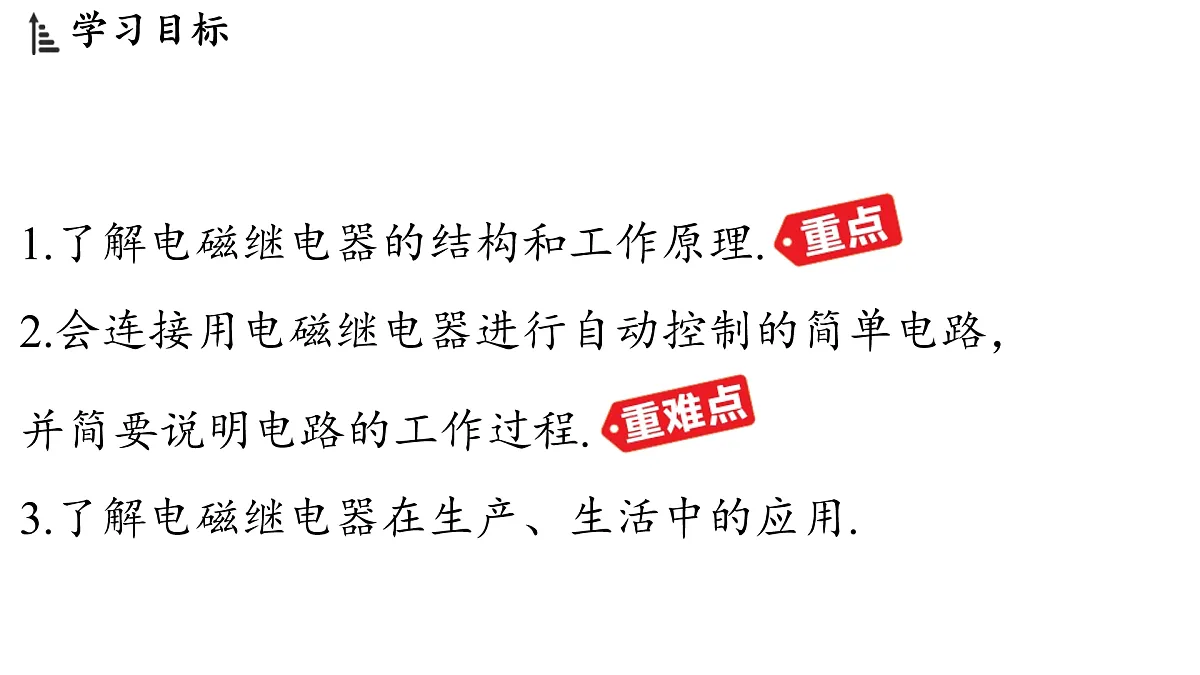

1.了解电磁继电器的结构和工作原理. 2.会连接用电磁继电器进行自动控制的简单电路，并简要说明电路的工作过程. 3.了解电磁继电器在生产、生活中的应用.

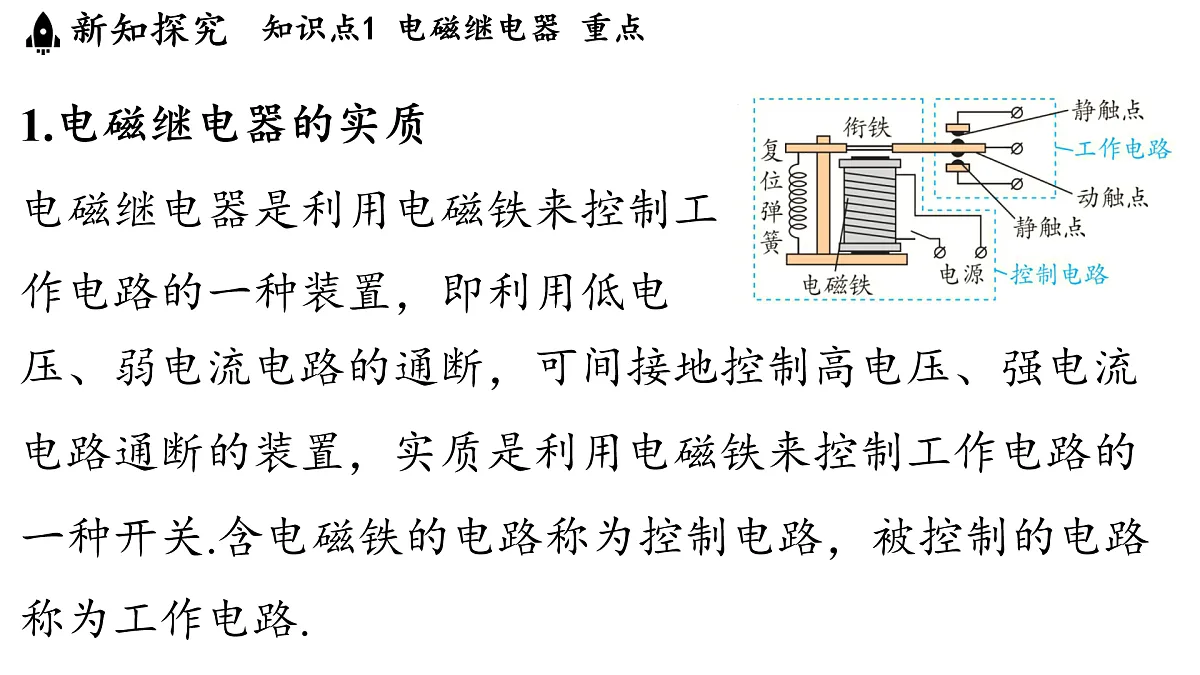

1.电磁继电器的实质电磁继电器是利用电磁铁来控制工作电路的一种装置，即利用低电
压、弱电流电路的通断，可间接地控制高电压、强电流电路通断的装置，实质是利用电磁铁来控制工作电路的一种开关.含电磁铁的电路称为控制电路，被控制的电路称为工作电路.

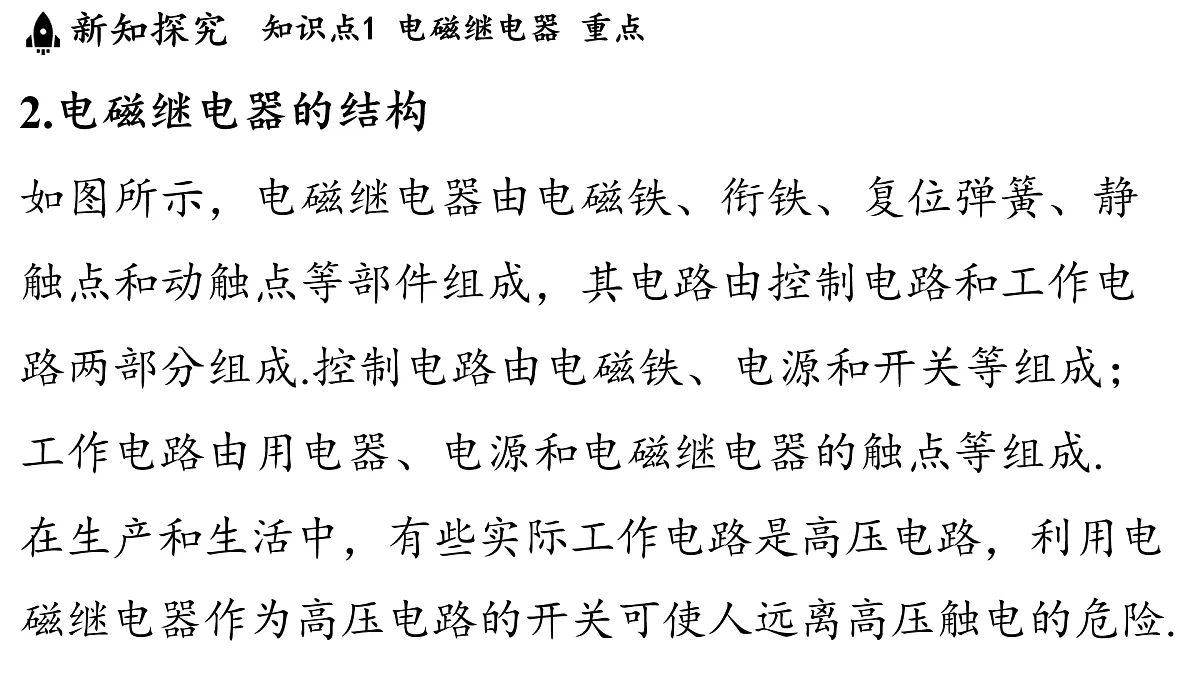

如图所示，电磁继电器由电磁铁、衔铁、复位弹簧、静触点和动触点等部件组成，其电路由控制电路和工作电路两部分组成.控制电路由电磁铁、电源和开关等组成；工作电路由用电器、电源和电磁继电器的触点等组成.在生产和生活中，有些实际工作电路是高压电路，利用电磁继电器作为高压电路的开关可使人远离高压触电的危险.

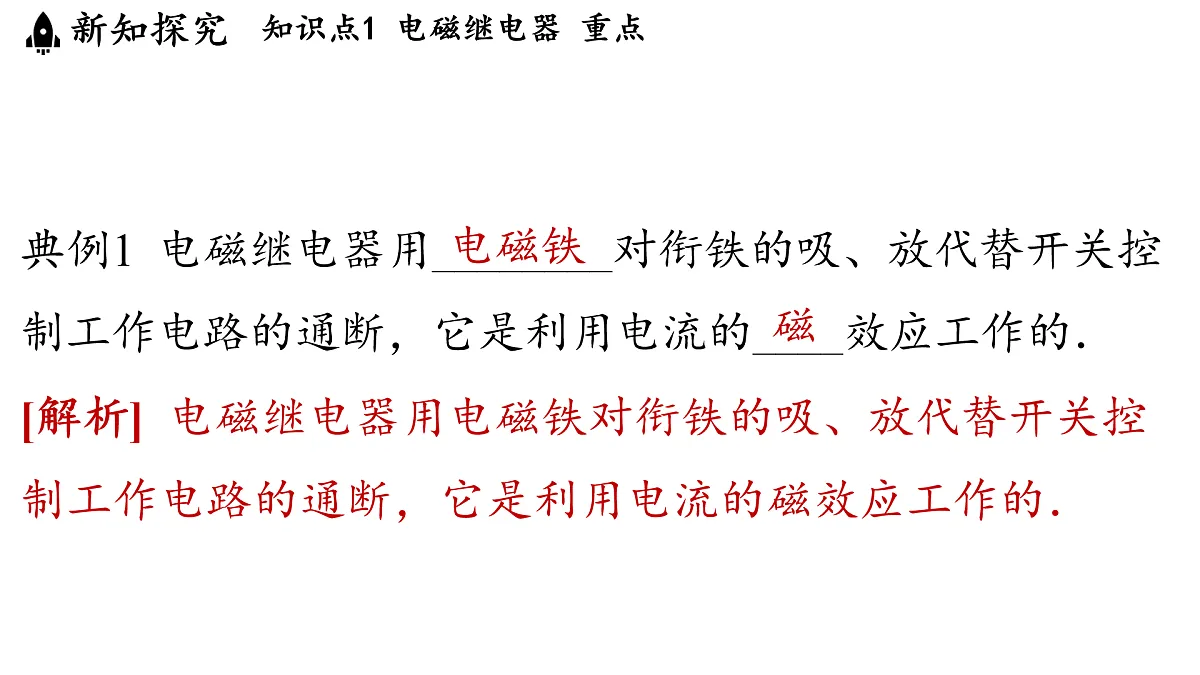

典例1 电磁继电器用________对衔铁的吸、放代替开关控制工作电路的通断，它是利用电流的____效应工作的．
[解析] 电磁继电器用电磁铁对衔铁的吸、放代替开关控制工作电路的通断，它是利用电流的磁效应工作的．

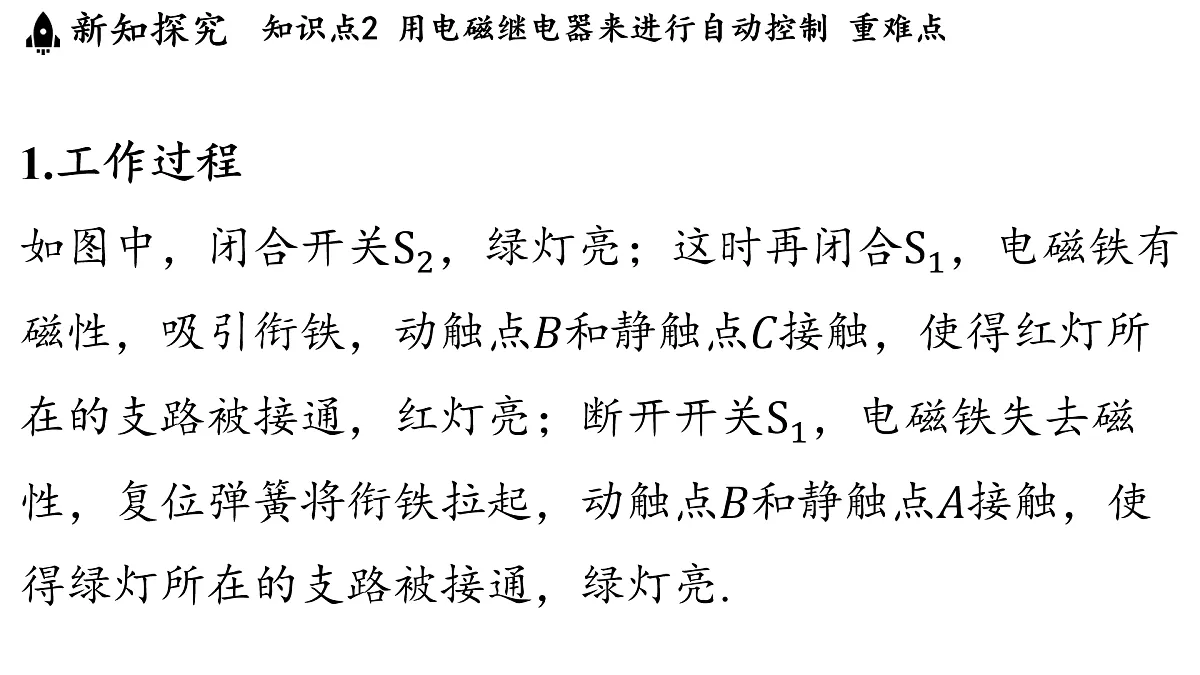

2.电磁继电器的应用（1）利用电磁继电器可以通过控制低压电路的通断间接地控制高压电路的通断，使人避免高压触电的危险.（2）利用电磁继电器可以使人远离高温、有毒等环境，实现远距离控制.（3）在电磁继电器控制电路中接入对温度、压力或光照敏感的元件，利用这些元件操纵控制电路的通断，还可以根据温度、压力或光实现自动控制.
