你知道我们日常生活中使用的电能来自哪里吗？
电厂里面最核心的部件就是发电机。
2.知道电磁感应现象的原理及其应用。
3.知道发电机的工作原理及能量转化。

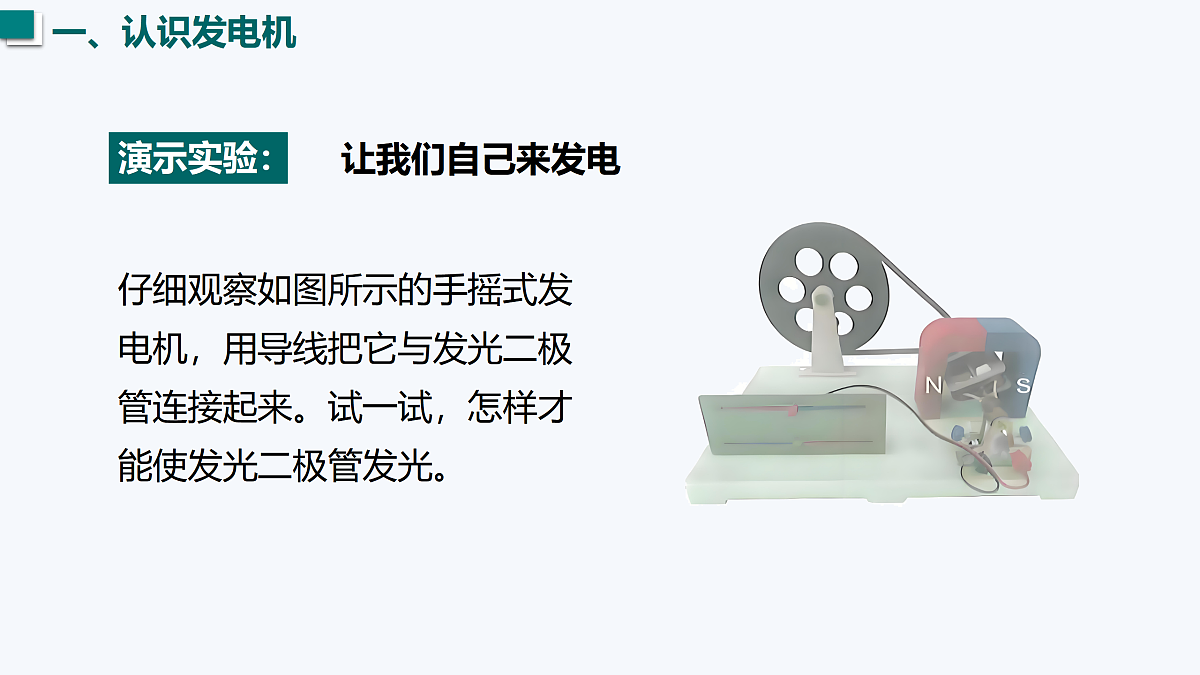

仔细观察如图所示的手摇式发电机，用导线把它与发光二极管连接起来。试一试，怎样才能使发光二极管发光。

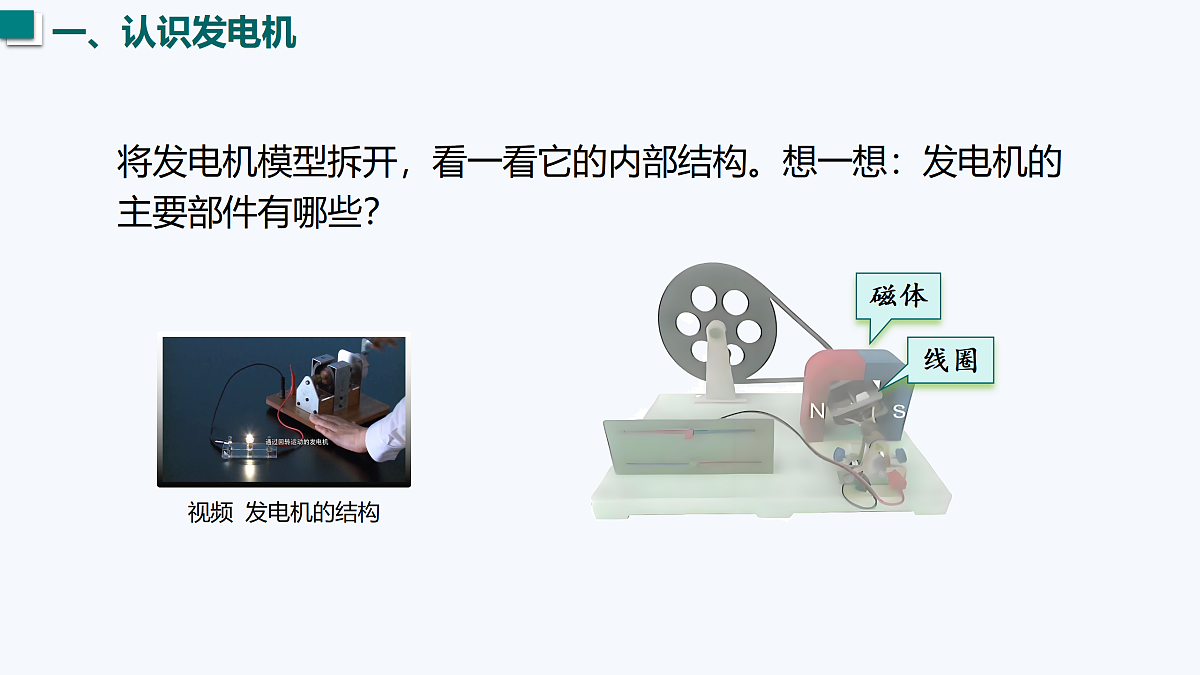

将发电机模型拆开，看一看它的内部结构。想一想：发电机的主要部件有哪些？
发电机模型是不是有点眼熟，你想起来了什么？

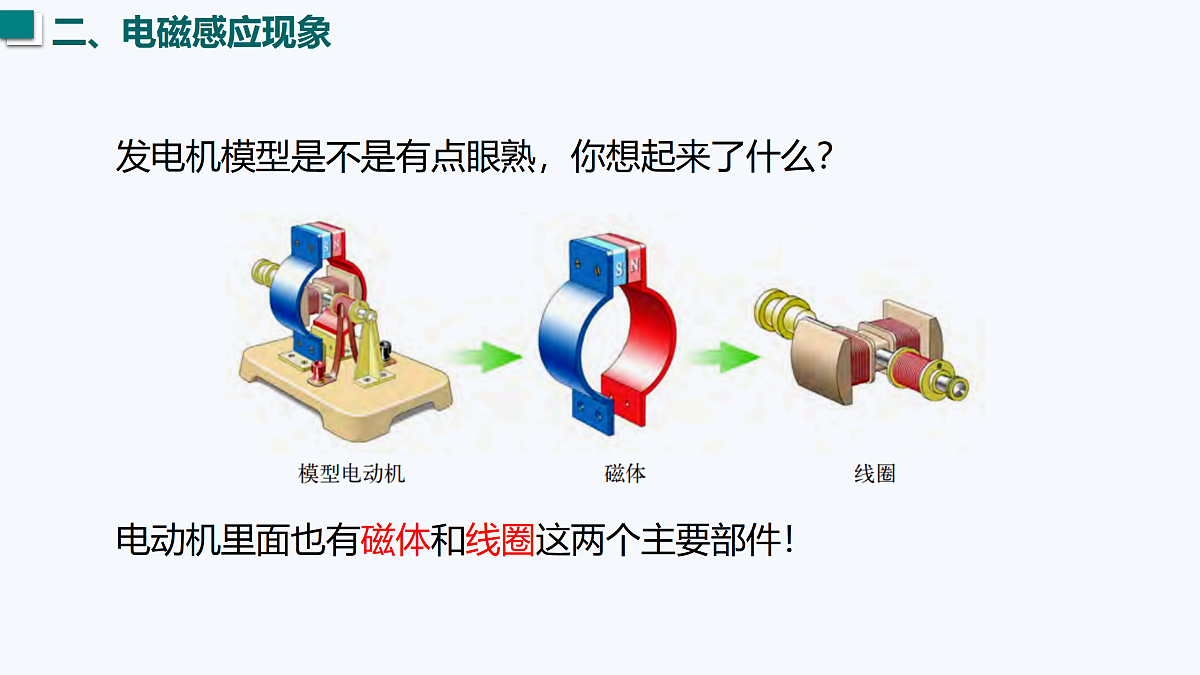

电动机里面也有磁体和线圈这两个主要部件！
探究导体在磁场中产生感应电流的条件
我们可以仿照对电动机的研究，对线圈和磁体进行简化，来探究发电机产生电流的条件。你还记得研究电动机时我们是如何简化的吗？
将线圈组简化为直导线。

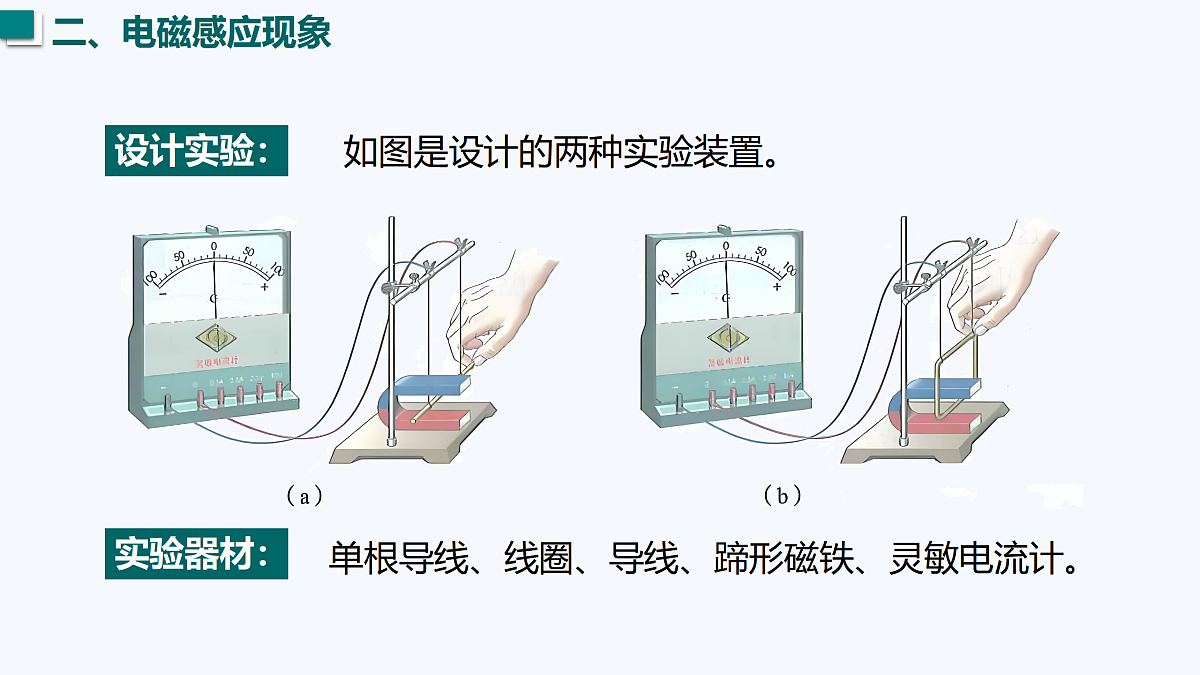

如图是设计的两种实验装置。
单根导线、线圈、导线、蹄形磁铁、灵敏电流计。
1.当单根导线或线圈的一边在磁场中静止不动时，仔细观察，灵敏电流计的指针会偏转吗？2.单根导线或线圈的一边在磁场中做怎样的运动时，灵敏电流计的指针才会偏转呢？如果单根导线或线圈的一边平行于磁感线运动，灵敏电流计的指针会发生偏转吗？3.改变磁场两极的位置（改变磁场的方向），或者使单根导线或线圈的一边反向运动，灵敏电流计的指针偏转方向是否改变？
实验1 产生感应电流的条件
实验2 影响感应电流方向的因素
闭合电路的一部分导体在磁场里做________磁感线的运动时，导体中就会产生电流。电流的方向与____________和______________有关。
分析上述实验结果，可以得到以下结论：
这就是电磁感应现象。电磁感应现象中所产生的电流，叫做感应电流。
思考：用如图的方法能产生感应电流吗？试一试。
你认为发生电磁感应现象的条件是什么？
电磁感应现象中发生了怎样的能量转化？
1.闭合电路。2.导体在磁场中做切割磁感线运动。
再来观察模型发电机，你能用电磁感应现象来说明它的工作原理吗？
导体运动出磁场之后，电流就消失了，怎样才能得到持续的电流呢？
让线圈在磁场中转起来！
如图是交流发电机的工作原理示意图。
线圈转至图中位置时，线圈不切割磁感线，电路中没有电流。
线圈从图(a)位置匀速转至图(b)位置的过程中，AB、CD边均切割磁感线，线圈中产生逐渐增大的感应电流。从灵敏电流计指针的偏转方向可知，电流方向如图所示，且在此位置时，电流最大。
线圈从图(b)位置匀速转至图(c)位置的过程中，线圈切割磁感线，线圈中有感应电流，且逐渐减小。当到达此图位置时，线圈不切割磁感线，电路中电流消失。
线圈由图(c)位置匀速转至图(d)位置的过程中，线圈切割磁感线，线圈中有感应电流，且逐渐增至最大，电流的方向如图所示。
当线圈从图(a)位置继续转动下去，线圈中感应电流的大小和方向就不断重复上述变化。这里线圈转动一周，电流的方向和大小就发生一个周期性变化。
上述这种周期性改变方向和大小的电流叫做交流电 。它跟通过干电池、蓄电池所得到的方向不变的直流电是不同的。
我国家庭电路中使用的就是220V的交流电，其频率为50Hz。
实际发电机比较复杂，但是基本部件仍是是磁体与线圈，如图。
它的磁体是转动的电磁铁，线圈嵌在由硅钢片制成的槽中。当转子转动时，定子中的线圈便会切割磁感线而产生感应电流。
电厂的发电机通常由水轮机、汽轮机或内燃机等带动转子转动的，所产生的感应电流通常都是交变电流(交流电)，且电压较高。
在磁场中做切割磁感线运动
导体切割磁感线运动方向
交流电：电流大小、方向随时间周期性变化
能量转化：机械能→电能和内能
1.图中导体ab如箭头方向运动，下列四种情况下导体中有感应电流产生的是（ ）(✕代表垂直纸面向里的磁感线)
2.如图是研究产生感应电流的实验，下列说法正确的（　　）A.只要导体ab在磁场中运动，电流表的指针就会发生偏转B.对调两个磁极方向，电流表的指针偏转方向发生改变C.改变导体ab切割磁感线的方向，电流表的指针偏 转方向不发生改变D.电磁感应是把电能转化成机械能
