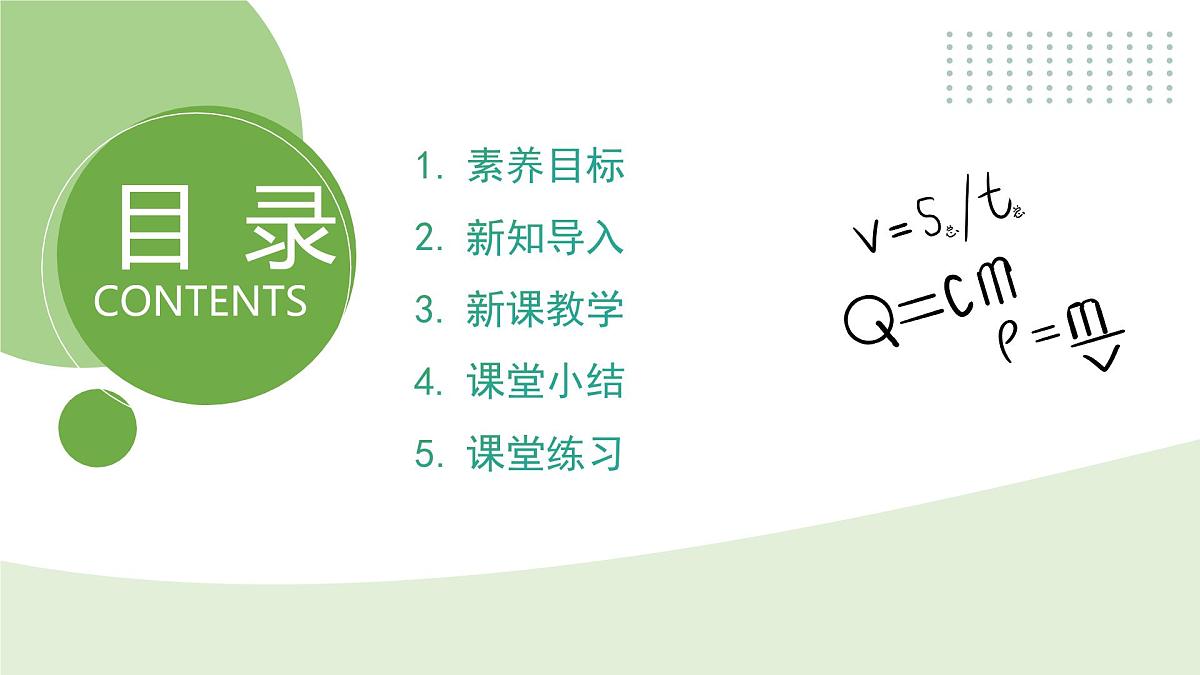

素养目标新知导入新课教学课堂小结课堂练习

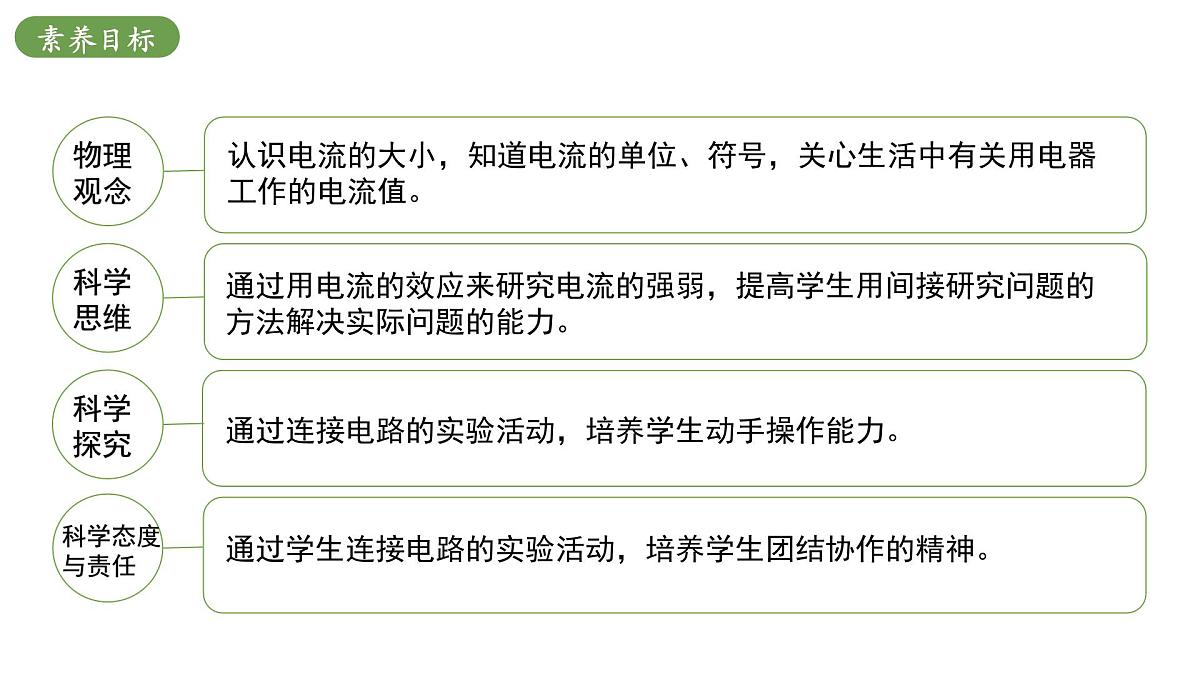

认识电流的大小，知道电流的单位、符号，关心生活中有关用电器工作的电流值。
通过用电流的效应来研究电流的强弱，提高学生用间接研究问题的方法解决实际问题的能力。
通过连接电路的实验活动，培养学生动手操作能力。
通过学生连接电路的实验活动，培养学生团结协作的精神。

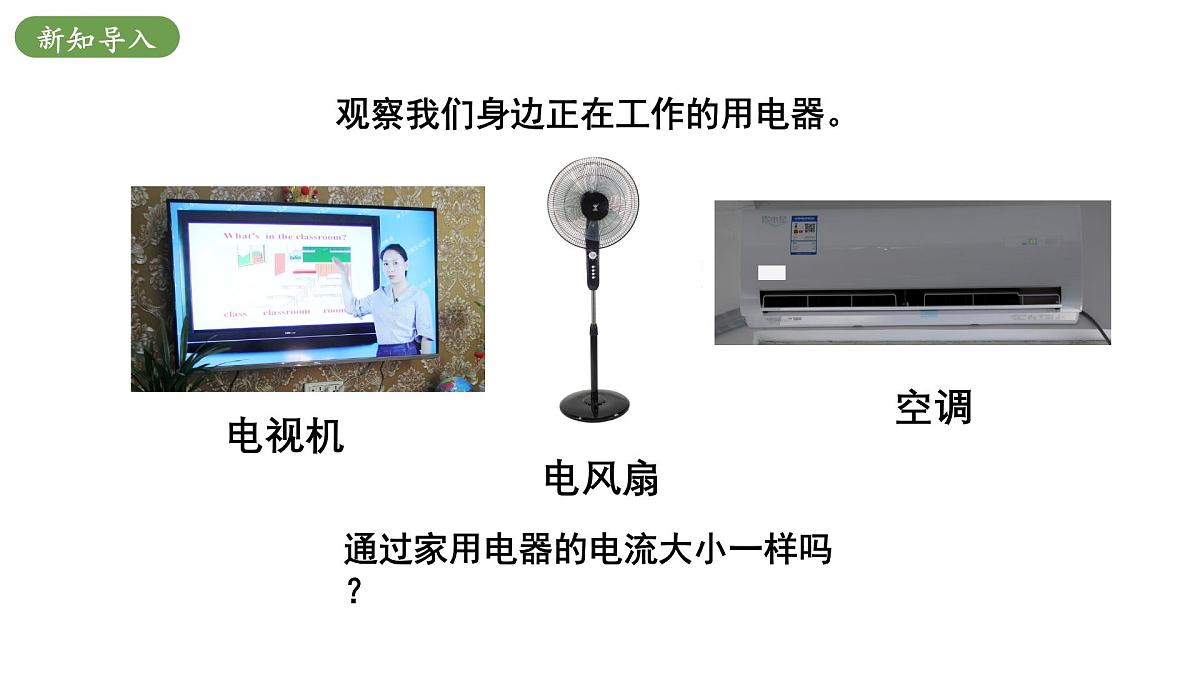

观察我们身边正在工作的用电器。
通过家用电器的电流大小一样吗？

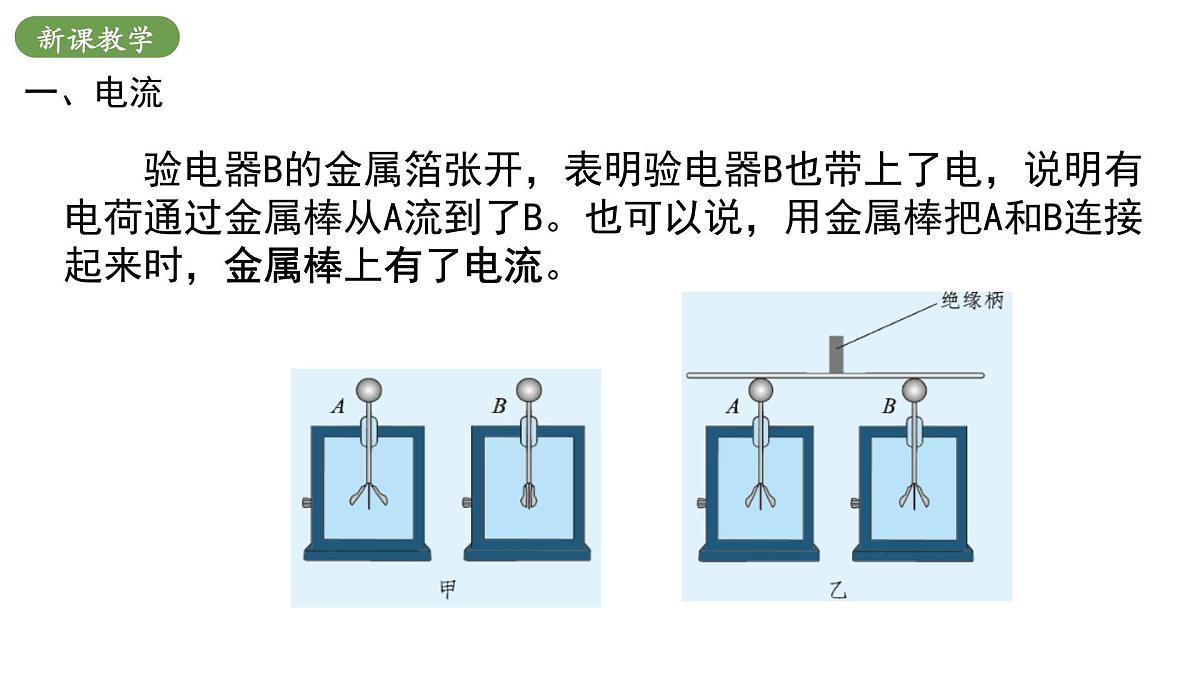

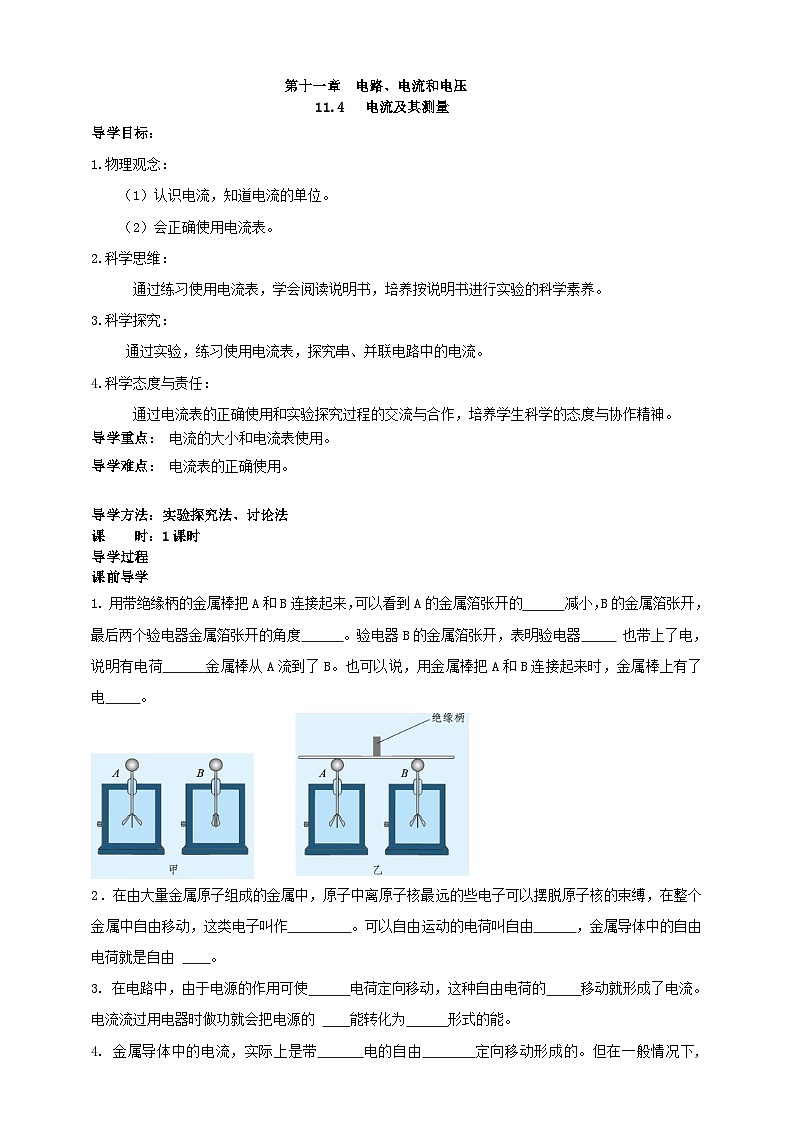

验电器B的金属箔张开，表明验电器B也带上了电，说明有电荷通过金属棒从A流到了B。也可以说，用金属棒把A和B连接起来时，金属棒上有了电流。

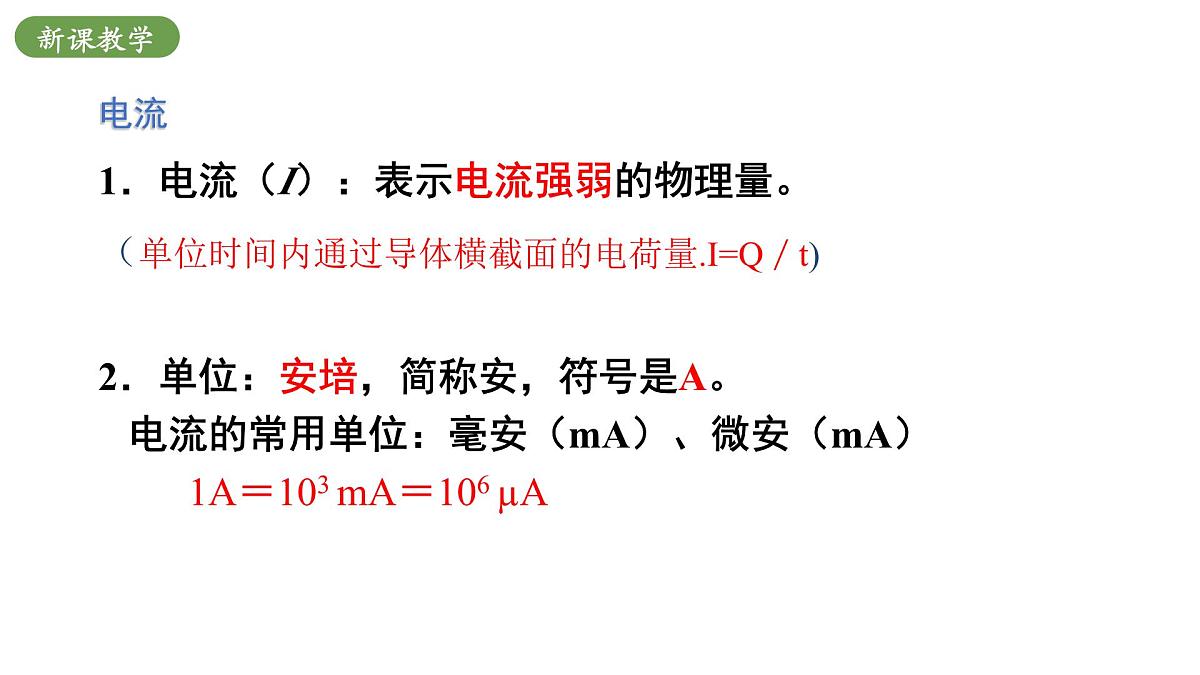

1．电流（I）：表示电流强弱的物理量。（单位时间内通过导体横截面的电荷量.I=Q／t)
2．单位：安培，简称安，符号是A。 电流的常用单位：毫安（mA）、微安（mA） 1A＝103 mA＝106 µA

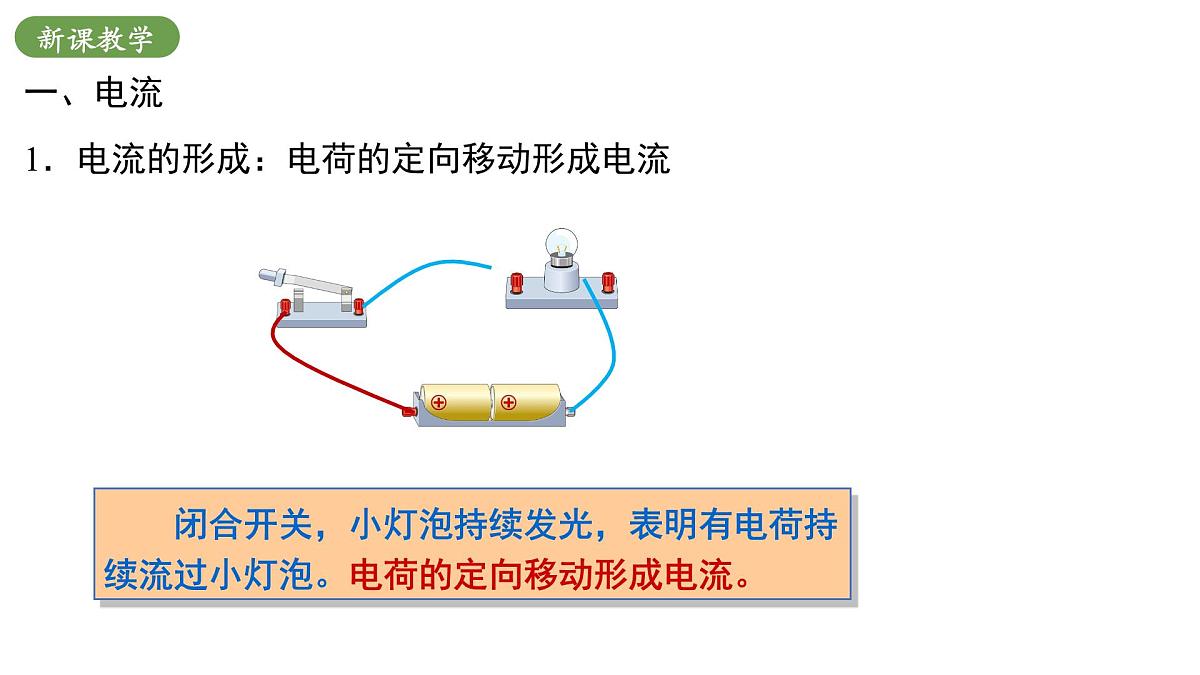

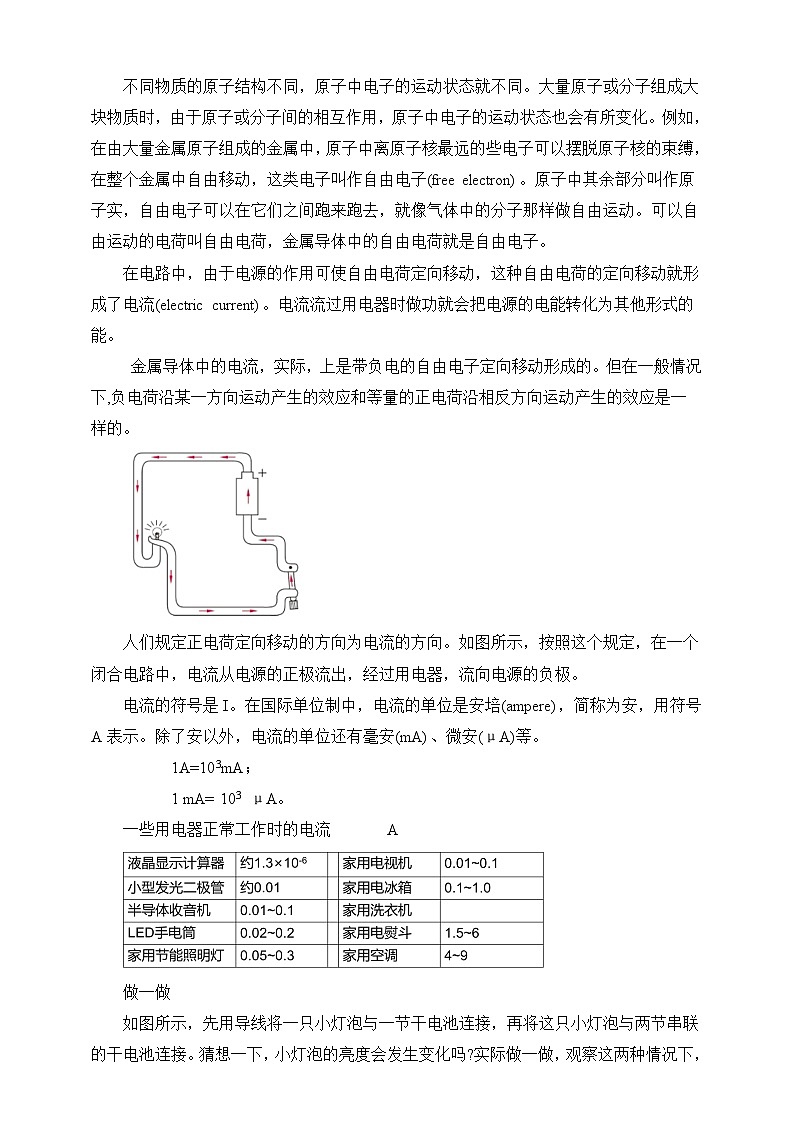

1．电流的形成：电荷的定向移动形成电流
　　闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。电荷的定向移动形成电流。

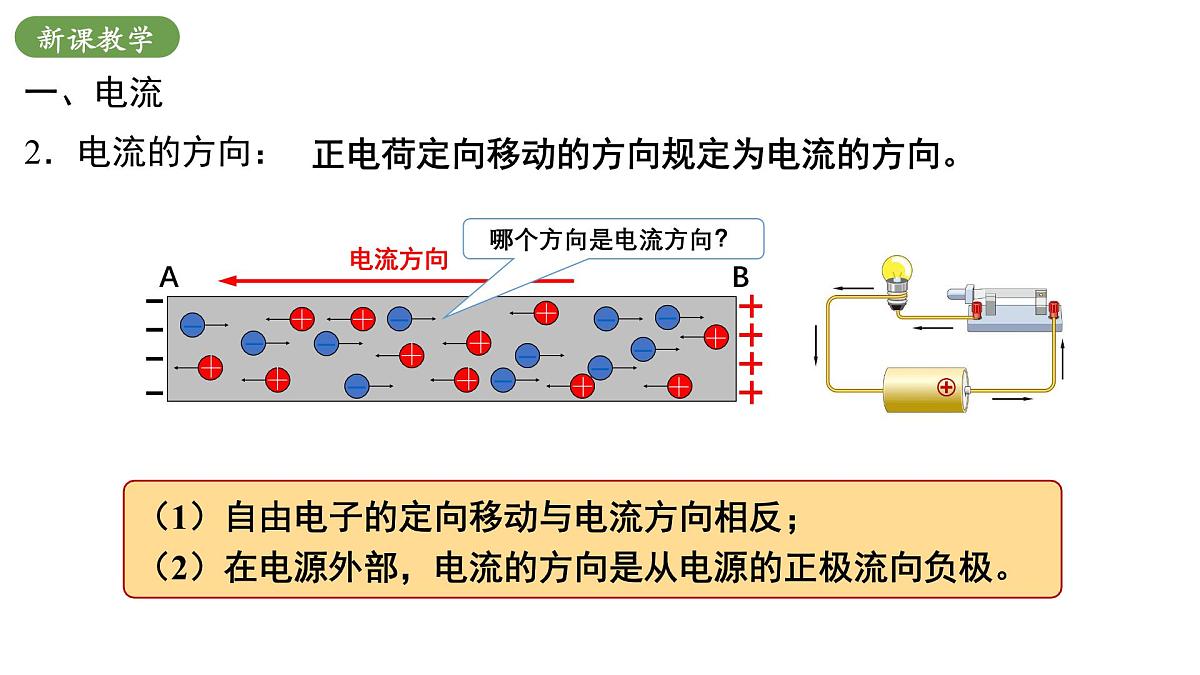

（1）自由电子的定向移动与电流方向相反；（2）在电源外部，电流的方向是从电源的正极流向负极。
正电荷定向移动的方向规定为电流的方向。
一些用电器正常工作时的电流 A

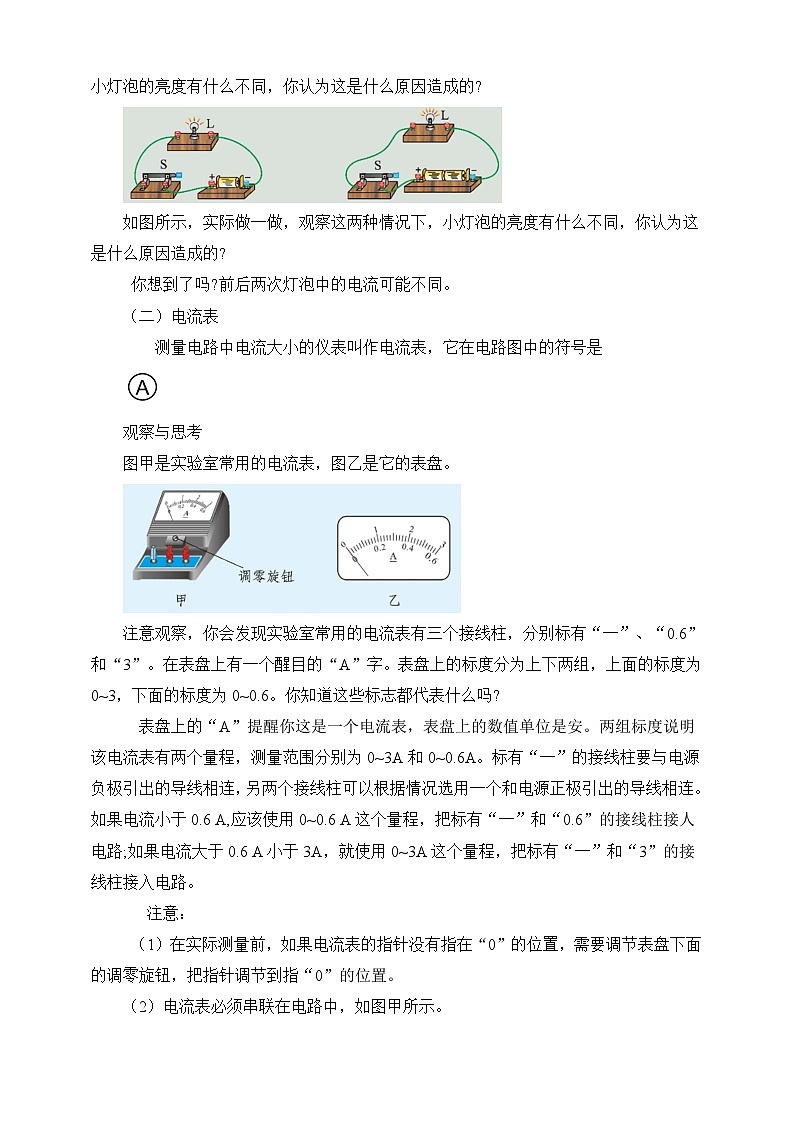

1.认识电流表：测量电流的仪器。
看一看1.电流表有 个接线柱。2.刻度盘上有 排刻度。
选标有“－”和“3”的接线柱：量程为 ，分度为值 。
选标有“－”和“0.6”的接线柱：量程为 分度值为 。
想一想 阅读课本后回答。3.三个接线柱是否都要接入电路？4.读数时应该读哪一排数字？
（1）明确所选电流表的量程；（2）确定电流表的分度值；（3）由指针位置读出示数。
每一大格是0.2A，每一小格是0.02A。
每一大格是1A，每一小格是0.1A。
（1）电流表必须和被测的用电器串联。（2）电流必须从正接线柱流入，从负接线柱流出。（3）必须正确选择量程。（4）不允许把电流表直接连到电源的两极！
被测电流应从电流表的“+” 接线柱进入,从“-”接线柱流出。
思考：如果接线柱接反会怎样？
确认电流表量程，选择合适的量程接入电路。
三个接线柱：两红（+）一黑（-）两个量程：0～0.6A 0～3A
思考：选择的量程过大会怎样？量程过小会怎样？
指针偏转太小，读数不准确
指针偏转超出量程，容易被打弯，损坏电流表
在被测电流大小未知的情况下，我们要进行试触
试触结果的电流值在小量程范围内，改接小量程；若超出大量程满偏刻度，换量程更大的电流表。
实验时，试触时发现下列几种情况，试分析其原因以及解决问题的方法。
1.指针反向偏转：（指针偏向最左边）
答：可能是正、负接线柱接反，应改接。
2.指针正向偏转过大：（指针偏向最右边）
答：这是量程选择偏小，应改接较大量程。
答：这是量程选择偏大，应改接较小量程。
三、串、并联电路中电流的关系
1.如图所示是一个串联电路，L1和L2是两只不同的小灯泡。分别把电流表接在图中的A、B、C三处，测量流过这三处的电流。IA= A；IB= A；IC= A。 从测量结果中你发现了什么?和其他同学交流后你能得出什么结论?
实验结论：串联电路中，电流处处相等。
思考：在串联电路中电流为什么处处相等呢？
串联电路的特点：①只有一条电流路径；②开关控制整个电路；③用电器相互干扰。
2.将电路连接成如图所示的并联电路，分别把电流表接在图中的a、b、c、d四处，测量流过这四处的电流。Ia= A；Ib= A；Ic= A。Id= A。 从测量结果中你发现了什么?和其他同学交流后你能得出什么结论?
实验结论：并联电路中，干路电流等于各支路电流之和。
并联电路的特点：①电流有两条以上路径，电流出现分与合②各支路用电器独立工作、互不影响③干路开关控制整个电路，支路开关控制所在的支路。
①电流I：表示电流强弱的物理量。②电流的单位 Ⅰ. 在国际单位制（SI）中：安培，简称安，符号A Ⅱ. 常用单位有毫安（mA）、微安（μA） Ⅲ. 单位换算：1A=1000mA 1毫安=1000μA ①必须将电流表和被测的用电器串联。②必须让电流从红色（或标识“+”号）接线柱流进， 再从黑色（或标识“-”号）接线柱流出。③必须正确选择电流表的量程。④不允许把电流表直接连到电源的两极！ 否则，电流表将被损坏。
I= Ia = Ib = Ic串联电路中电流处处相等
Ia + Ib = Ic并联电路干路中的电流 等于各支路电流之和
1.下列说法不正确的是（ ）A. 在金属中能自由移动的电子叫作自由电子 B. 可以自由运动的电荷叫作自由电荷 C. 金属导体中的自由电荷是自由电子 D. 电荷运动形成电流
2.下列说法不正确的是（ ）A.在电路中，由于电源的作用可使自由电荷定向移动形成电流 B.电流通过用电器做功，把电源的电能转化为其他形式的能 C.金属导体中的电流，实际是带正电的自由电子定向移动形成的 D.规定正电荷定向移动方向为电流方向
3.关于电流说法正确的是 ( )A.电流的符号是AB.电流的单位是安培，简称安C.在闭合电路中，电流从电源负极流出，经过用电器，流向电源正极D.在金属导体中电流的方向与自由电子定向移动方向相同
4.关于电流表的说法正确的是( )A.测量电路中的电流大小的仪表叫作电流表B.电流表在电路中的符号是AC.电流表必须并联在电路中D.直接把电流表接在电源的正、负极上
