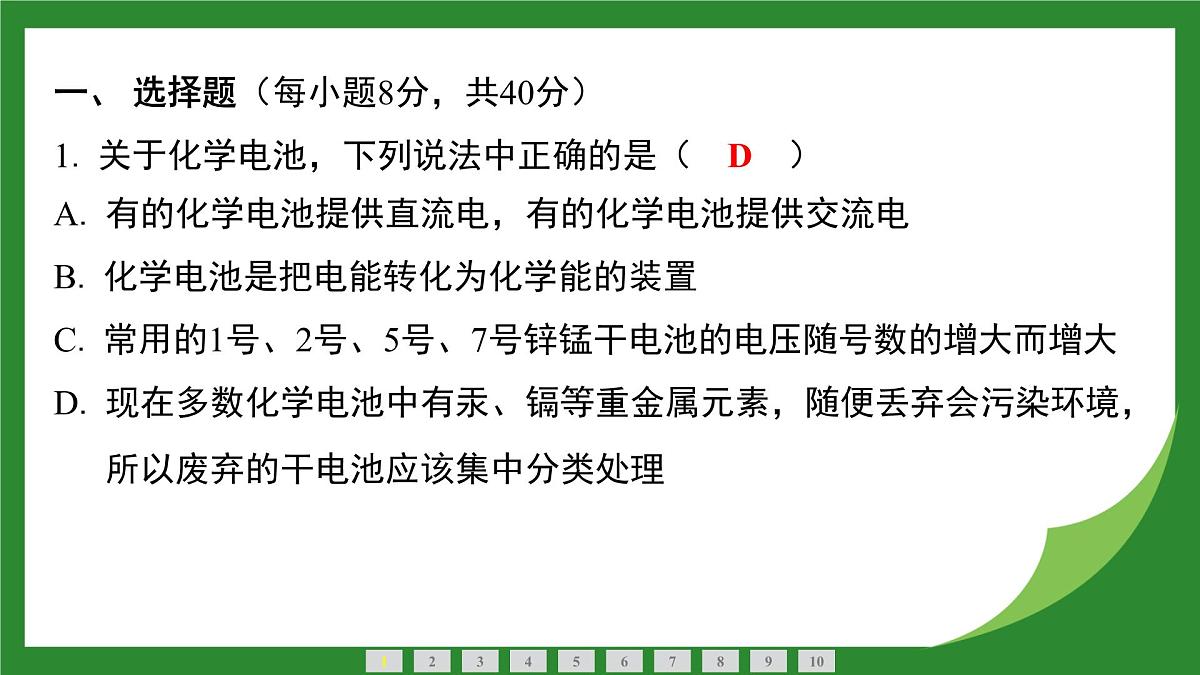

一、 选择题（每小题8分，共40分）1. 关于化学电池，下列说法中正确的是（　D　）

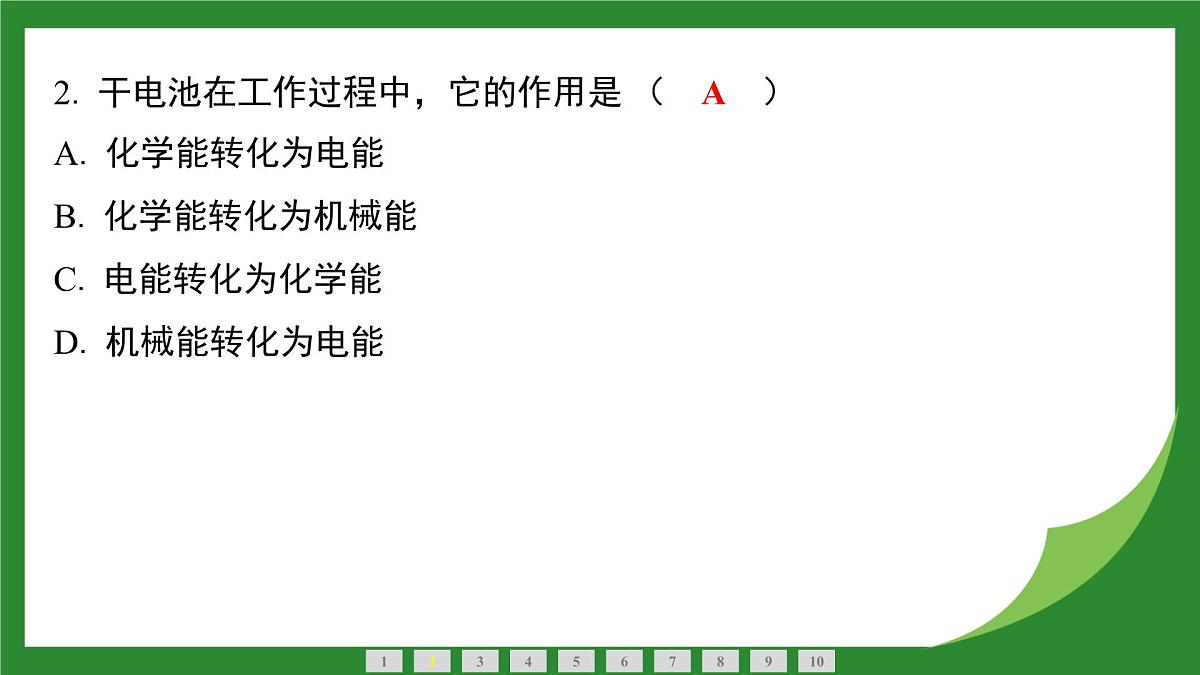

2. 干电池在工作过程中，它的作用是 （　A　）

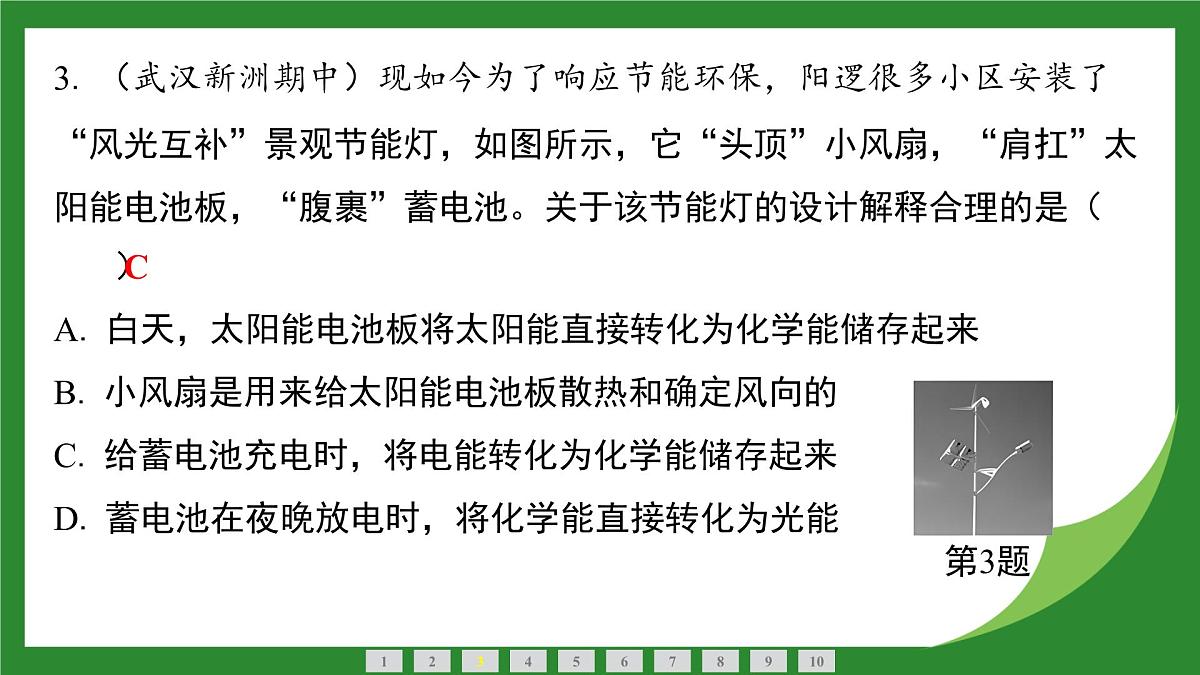

3. （武汉新洲期中）现如今为了响应节能环保，阳逻很多小区安装了“风光互补”景观节能灯，如图所示，它“头顶”小风扇，“肩扛”太阳能电池板，“腹裹”蓄电池。关于该节能灯的设计解释合理的是（　C　）

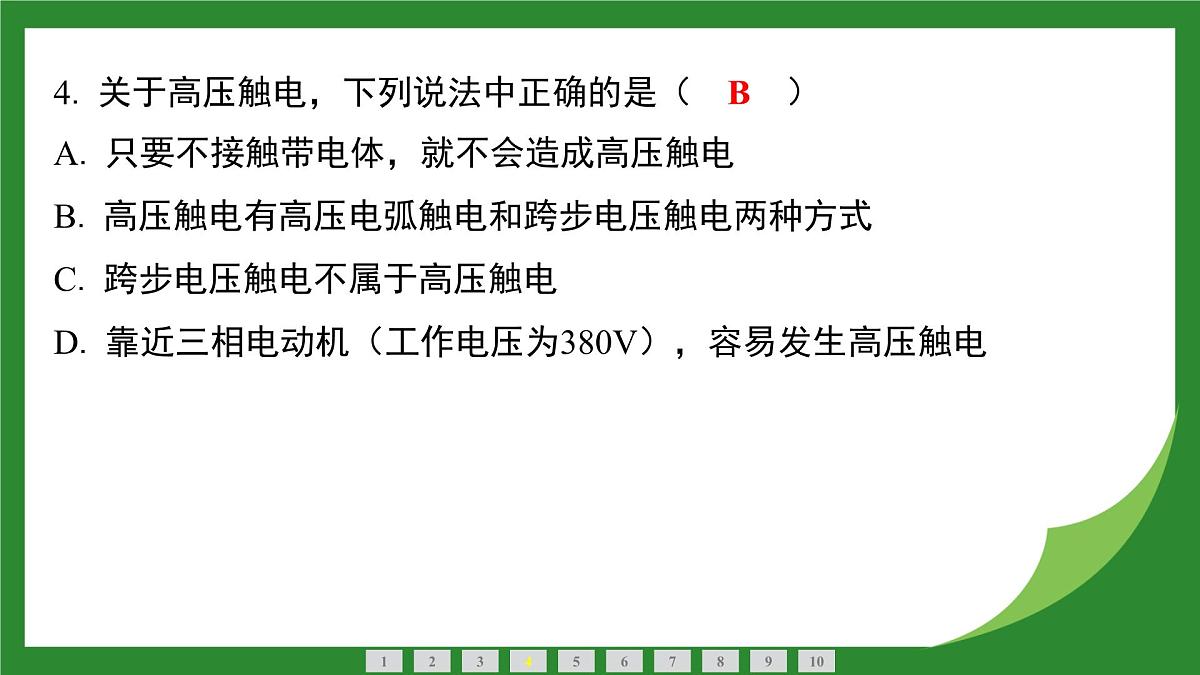

4. 关于高压触电，下列说法中正确的是（　B　）

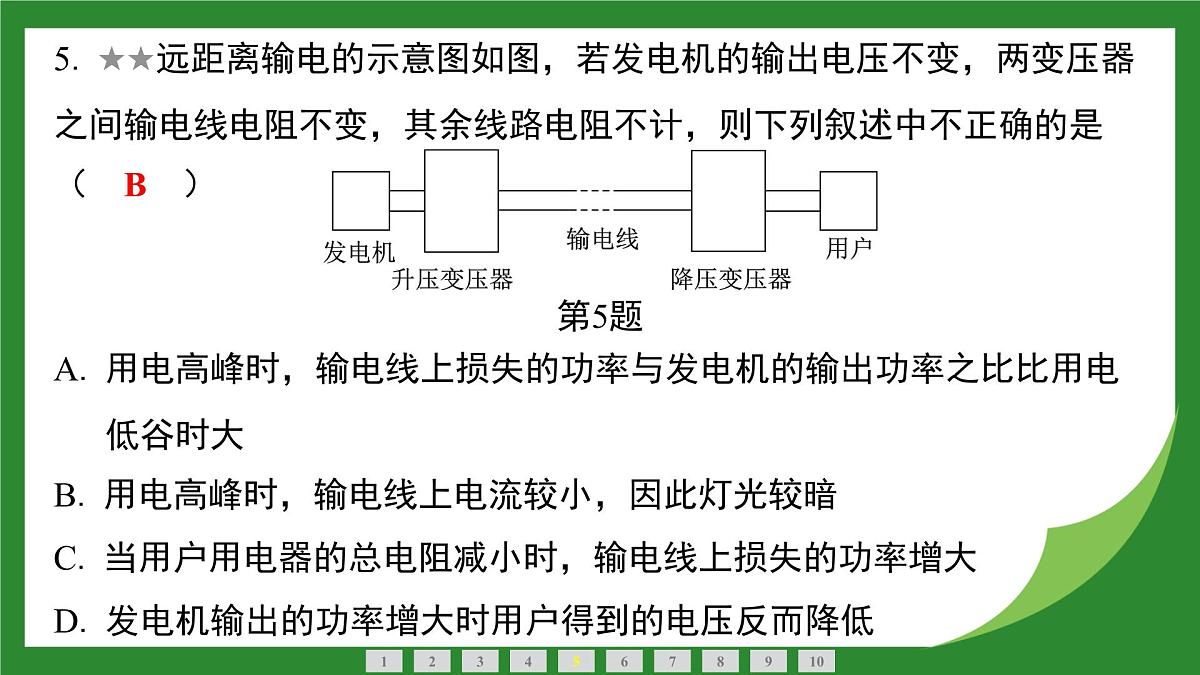

5. ★★远距离输电的示意图如图，若发电机的输出电压不变，两变压器之间输电线电阻不变，其余线路电阻不计，则下列叙述中不正确的是（　B　）

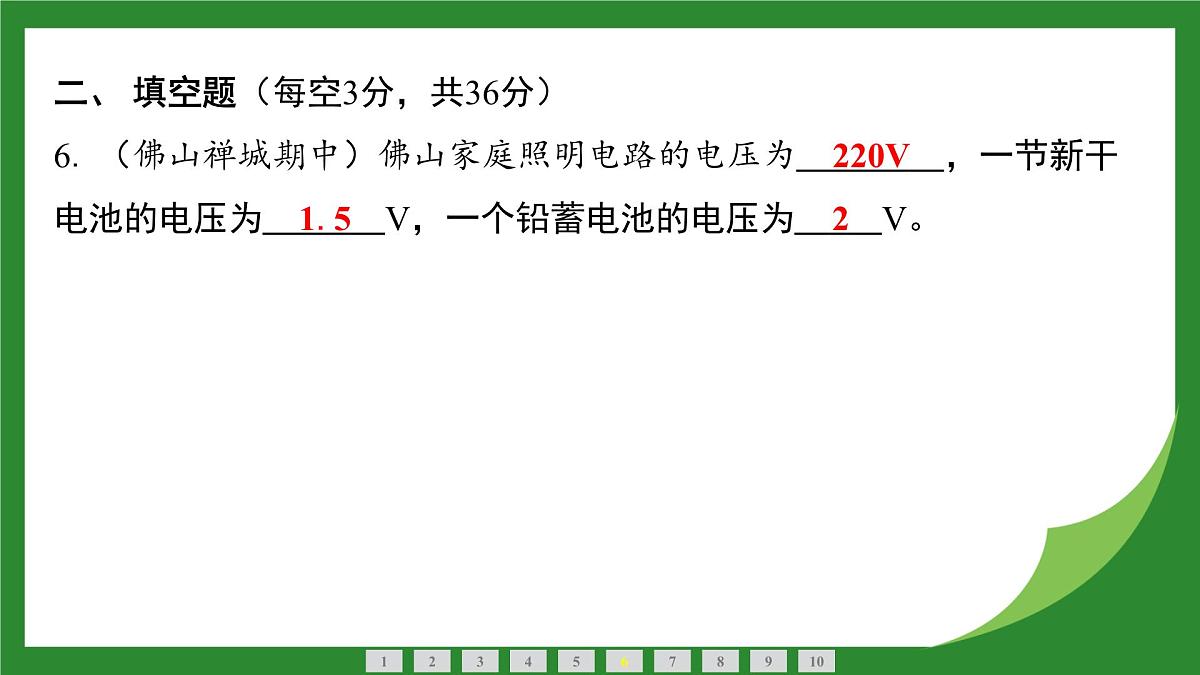

二、 填空题（每空3分，共36分）6. （佛山禅城期中）佛山家庭照明电路的电压为 　220V　，一节新干电池的电压为 　1.5　V，一个铅蓄电池的电压为 　2　V。
（1） 请在图中的A、B横线上填写与输电设备相对应的名称。

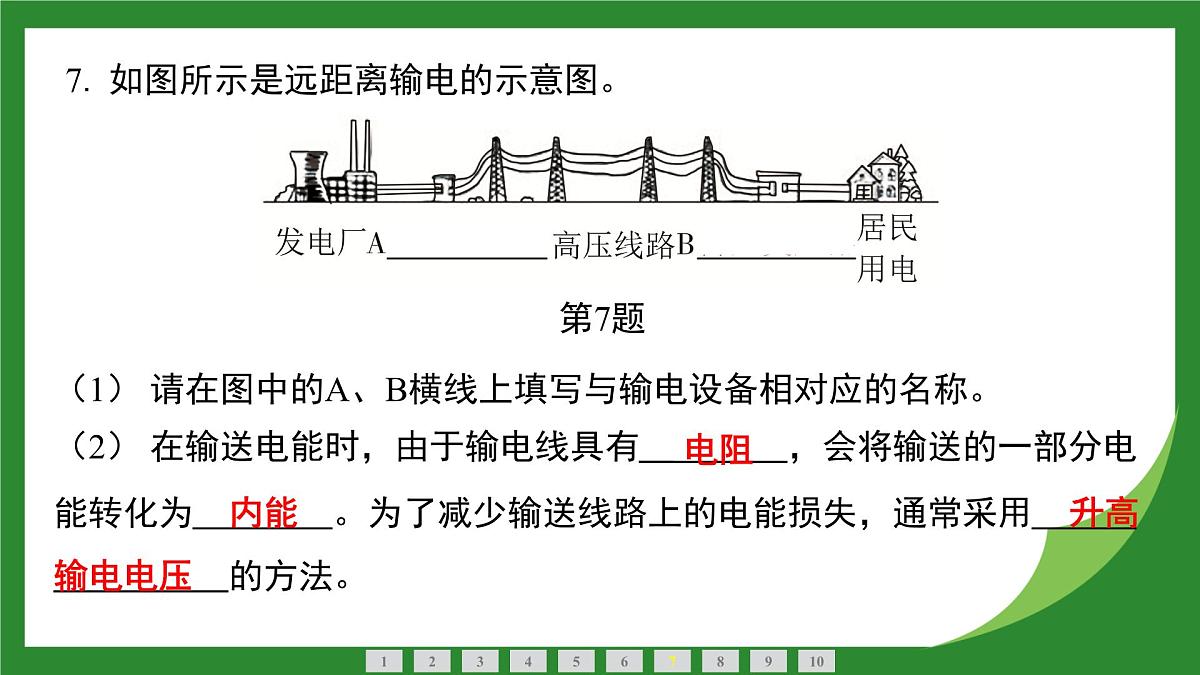

7. 如图所示是远距离输电的示意图。
（2） 在输送电能时，由于输电线具有 　 电阻　，会将输送的一部分电能转化为 　内能　。为了减少输送线路上的电能损失，通常采用 　升高输电电压　的方法。
8. 如图所示，如果高压输电线落在地面上，地面上与电线断头距离不同的各点间存在着 　电压　。当人走近断头时，两脚位于离断头远近不同的位置上，因而两脚之间有了 　电压　，这时电流通过人体，造成 　跨步电压触电　（选填“跨步电压触电”或“高压电弧触电”）。
9. ★★（安徽模拟）某小型水力发电站的发电输出功率为4×104W，输电线的总电阻R＝5Ω，为了使输电线上损失的功率不高于发电机输出功率的5％，必须采用远距离高压输电的方法，则发电输出电压至少为 　2×103　V。
三、 简答题（24分）10. 跨学科实践·工程实践 （扬州江都期末）阅读短文，回答问题。我们国家的能源供给和能源消耗，在地理分布上极不对称。东部沿海贡献了全国GDP的40％，但可开发能源只占全国的0.4％。“西电东送”能解决东部能源稀缺的问题。“特高压”输电很好地降低长距离传输带来的能量损耗。2009年1月6日，世界首条商业运营的特高压交流输电工程（1000kV晋东南—南阳—荆门特高压交流试验示范工程）在中国正式投产。
发电厂输出的发电功率是一定的，根据P＝UI知，发电机的功率不变时，输电线路中的电压越大，电流就越小。输电线路的电能损耗主要是输电线的电流热效应，输电线的发热功率P＝I2R，若输电线的电阻不变，输电线的电流越小，输电线的发热功率越小。
若发电厂的输出功率P0＝1.1×108W，输电线路上的总电阻为10Ω。
（1） 采用110kV高压输送电能时，输电线路的电流I1＝  　 1000　A，输电线路损失的热功率P1＝  　107　W。
（2） 若采用1100kV特高压输送电能，则输电线路损失的热功率P2＝  　 105　W。特高压输电与高压输电损失的热功率之比P2∶P1＝  　1∶100　。所以，采用特高压远距离输电可以大大降低输电线路的 　电能　损失。
（3） 若想使输电线路中的热功率损耗为零，未来我们应研发  　 超导体　作为输电线材料。
实践　调研电磁学对人类社会的影响

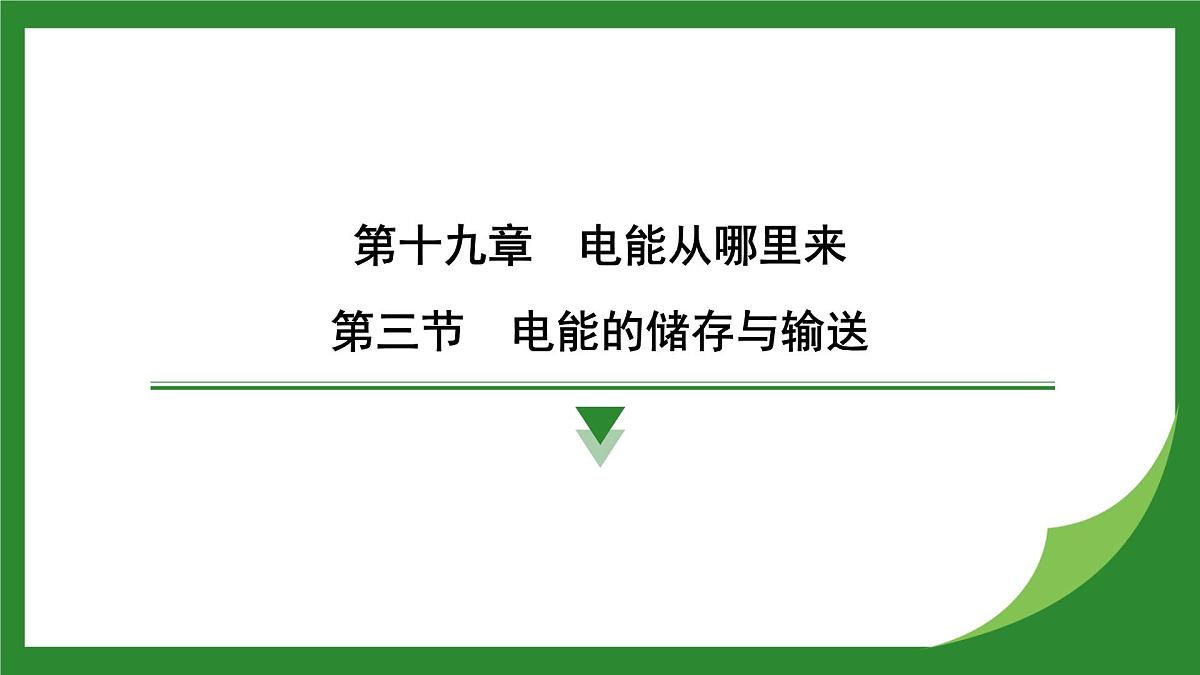

第十九章　电能从哪里来
1. （金昌期末）下列设备中，原理相同的一组是（　D　）
2. （新乡牧野期末）2023年3月，我国自主研制的国内首套高温超导电动悬浮全要素试验系统完成首次悬浮运行，如图所示。高温超导材料可在液氮温度（－196℃）以上转变为超导态。下列说法中不正确的是（　C　）
3. （临沂费县一模）我国自行研制的第三艘航空母舰福建舰采用了最先进的电磁弹射器。电磁弹射器的弹射车处于强磁场中，当弹射车内的导体有强电流通过时，弹射车就给舰载机提供强大的推力而快速起飞。下列各图能正确反映电磁弹射器工作原理的是（　C　）
A B C D
4. （福州校级段考）小南利用电磁继电器（电磁铁线圈电阻不计）制作了具有加热、保温等功能的恒温（40℃）加热器，温度为40℃时热敏电阻R＝100Ω，它的阻值随温度的升高而增大，电压U1＝3V，定值电阻R0＝50Ω，工作电路U2＝220V，R1＝836Ω，R2＝44Ω，下列说法中正确的是（　D　）
5. （烟台期末）（多选题）如图所示，现在常用的动圈式耳机，其构造与扬声器和动圈式话筒类似。用一对导线把两只动圈式耳机连起来，就可以做一部最简单的电话：一只耳机当话筒，另一只当听筒。下列说法中正确的是（　CD　）
6. （新乡牧野期末）“指南针”是我国古代四大发明之一，人们利用指南针能够辨别方向，是因为指南针受到了 　地磁场　的作用。如图甲所示磁悬浮地球仪应用了 　同　（选填“同”或“异”）名磁极相互排斥的规律，如图乙，地球仪底座内部的电磁铁下端是 　N　极。

7. 如图所示是用录音机录音的示意图。当你对着录音机的话筒说话时，话筒中的线圈会随着声音的变化在磁极间振动，产生变化的电流，声信号就被转化为电信号，这是 　电磁感应　现象。随着声音变化的电流通过录音磁头就会产生变化的磁场，录音带上的磁粉被磁化的程度随磁场强弱的变化而变化，录音磁头的磁极极性受 　磁头线圈中电流方向　的影响。
8. （九江永修模拟）如图为一款无线充电式悬浮音响。使用时底座内的送电线圈产生交变磁场，使音响内的受电线圈感应到电磁信号，产生感应电流给音响充电，音响悬起并开始播放音乐。无线充电时，底座内的送电线圈是利用 　电流的磁效应　工作的，音响内的受电线圈是利用 　电磁感应原理　工作的。（选填“电磁感应原理”或“电流的磁效应”）
9. （白银中考）国产新型电动汽车具有各种“超能力”，其中“能量回收装置”是在踩下制动踏板时，通过对电路的控制，使驱动电动机变为发电机，以发电机发电产生的阻力来制动，此时，将 　机械　能转化为电能，再将电能转化为 　化学　能储存在蓄电池里。
10. （福州校级段考）小明对电流表指针偏转的原因产生了兴趣，他在实验室找到一只可拆卸的电流表，进行了如下探究。（1） 打开外壳，观察电流表的内部结构，示意图如图所示。按照操作规范将电流表 　 串　联接入电路，通电后线圈转动，带动指针偏转；撤去磁体再次通电，指针不动。这说明电流表指针偏转的原因是通电线圈在 　磁场　中受力转动，这与 　电动机　的工作原理相同。
