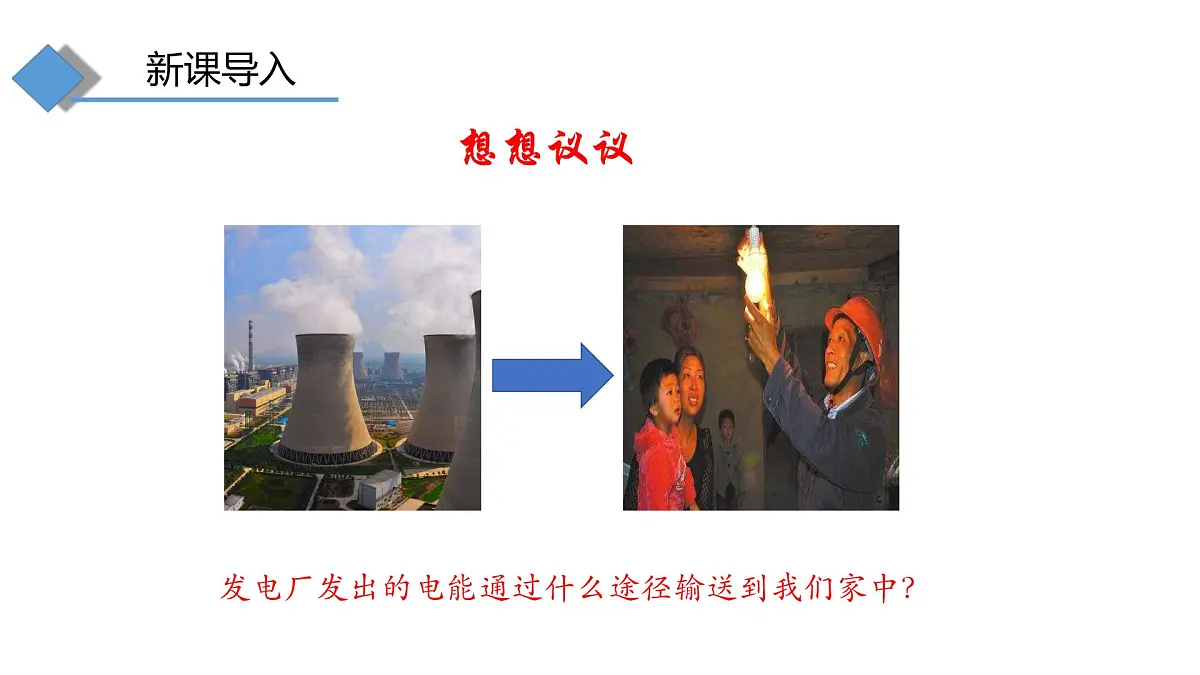

发电厂发出的电能通过什么途径输送到我们家中？

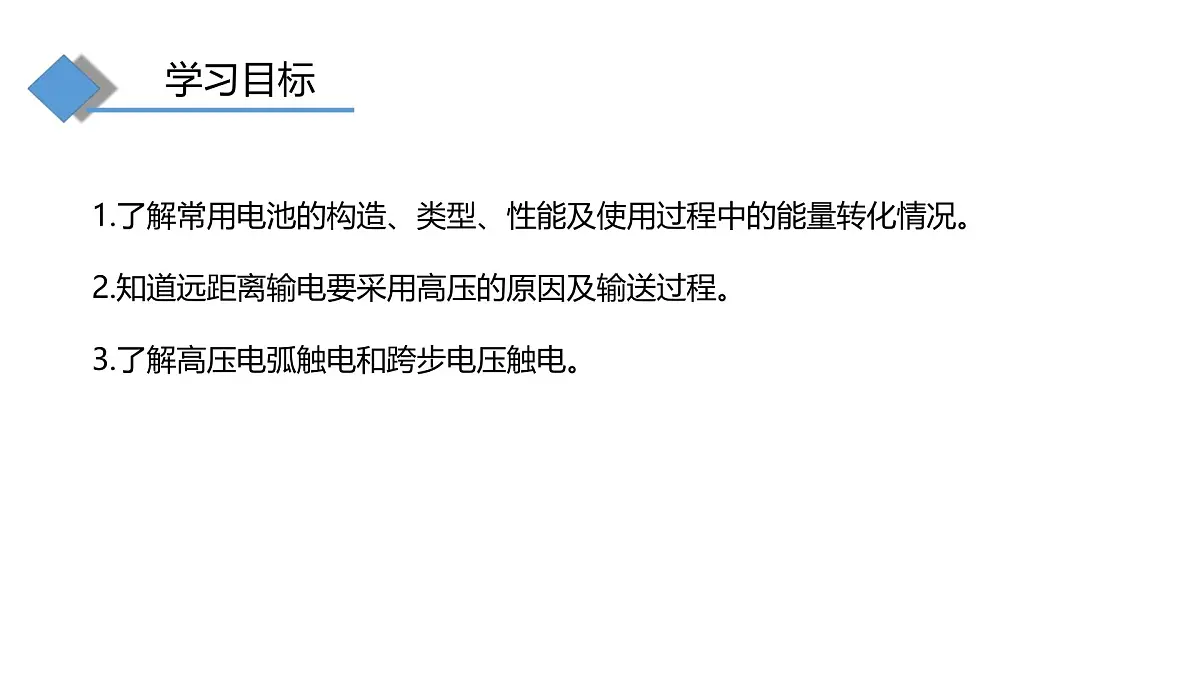

1.了解常用电池的构造、类型、性能及使用过程中的能量转化情况。2.知道远距离输电要采用高压的原因及输送过程。3.了解高压电弧触电和跨步电压触电。

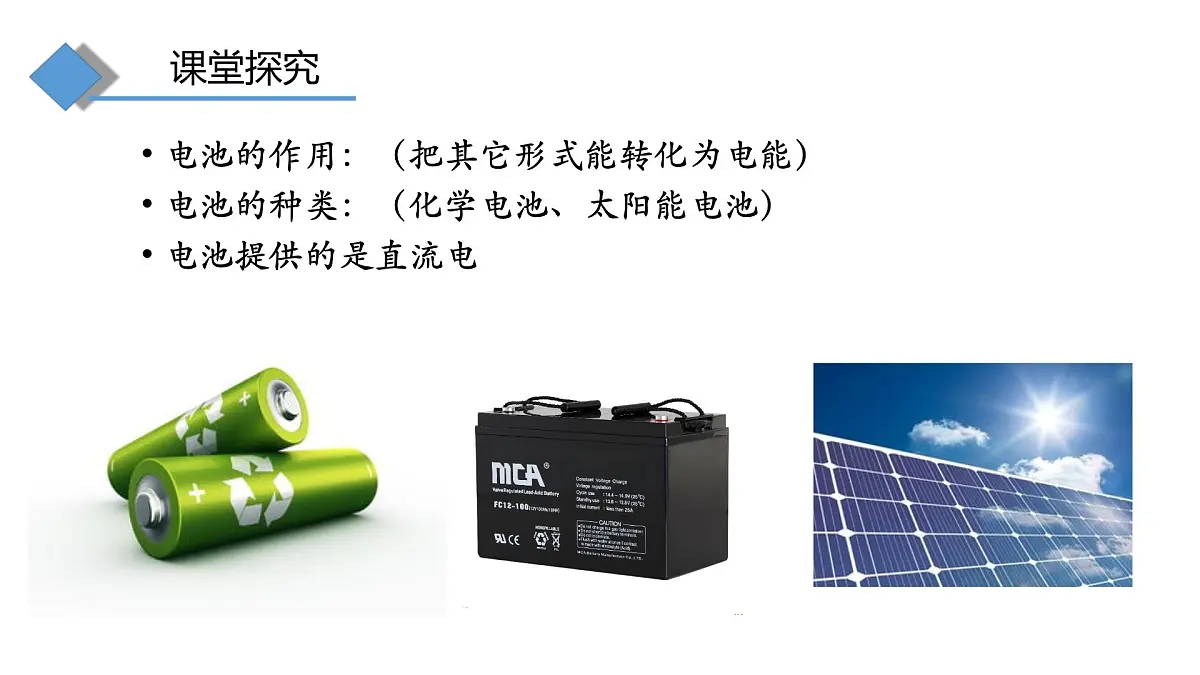

电池的作用：（把其它形式能转化为电能）电池的种类：（化学电池、太阳能电池）电池提供的是直流电

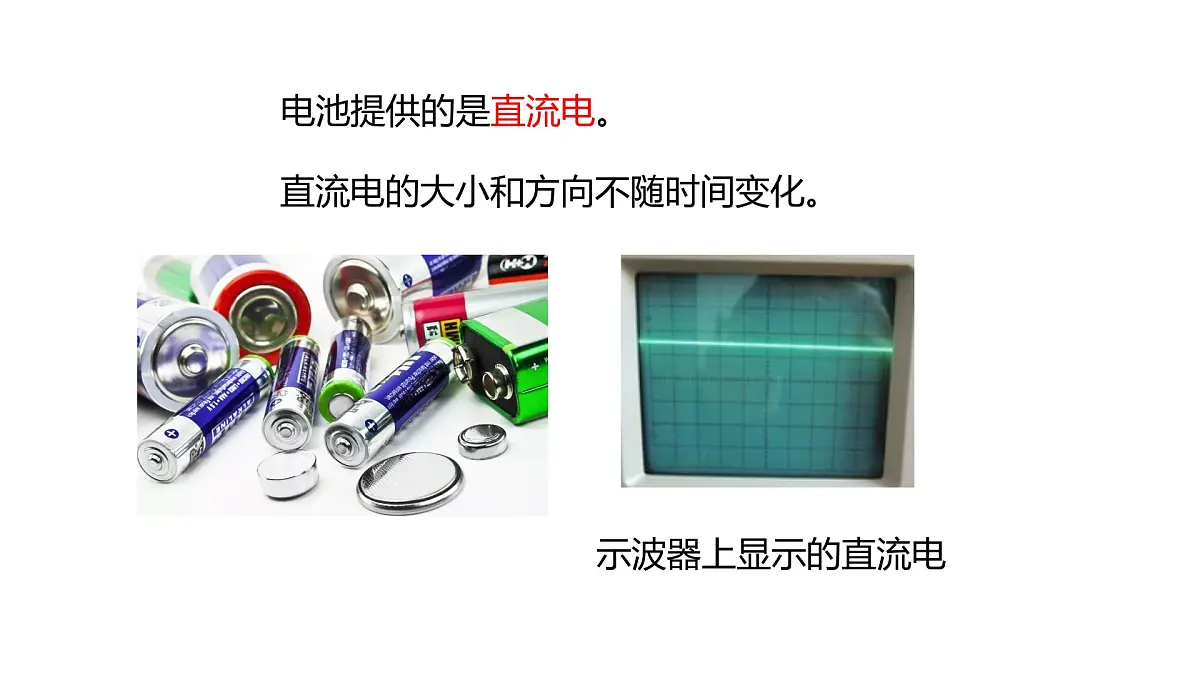

直流电的大小和方向不随时间变化。

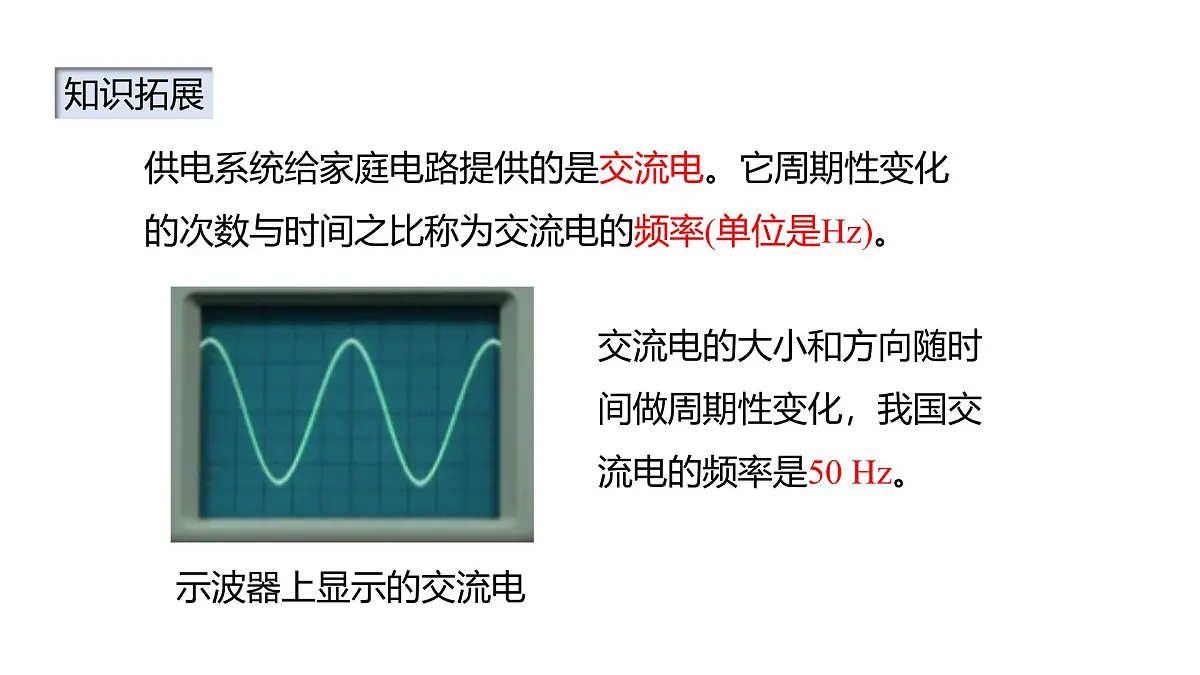

供电系统给家庭电路提供的是交流电。它周期性变化的次数与时间之比称为交流电的频率(单位是Hz)。
交流电的大小和方向随时间做周期性变化，我国交流电的频率是50 Hz。

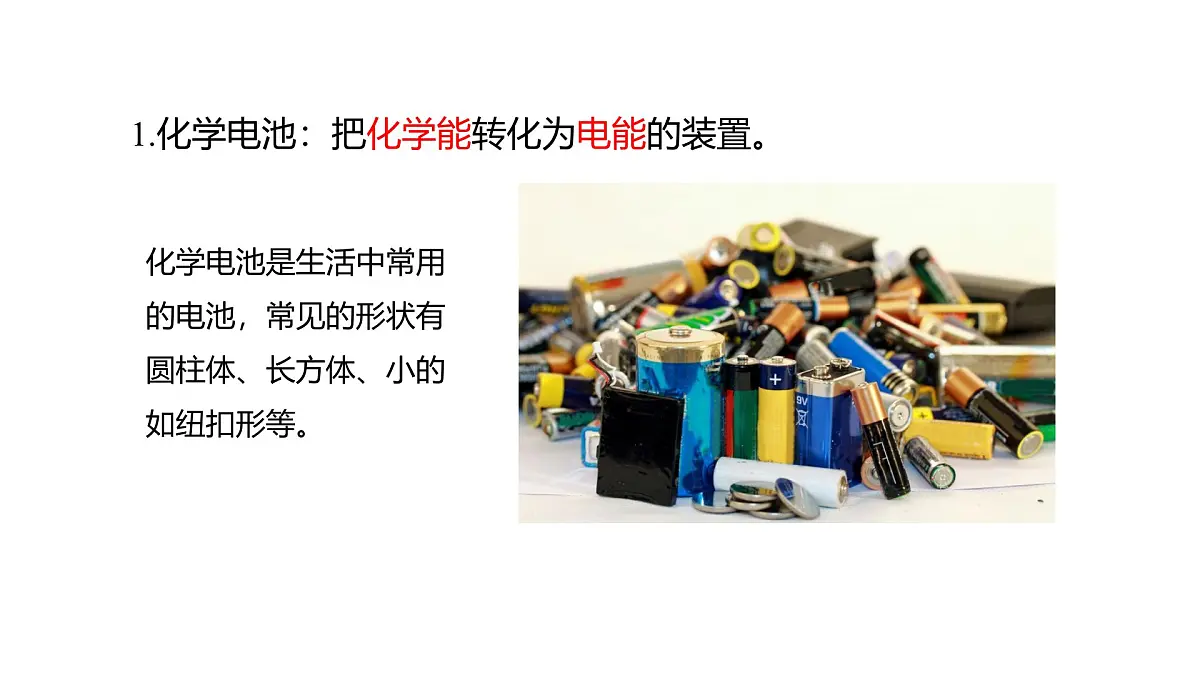

1.化学电池：把化学能转化为电能的装置。
化学电池是生活中常用的电池，常见的形状有圆柱体、长方体、小的如纽扣形等。
2.根据所用的材料不同，化学电池分为锌锰干电池、铅酸蓄电池、镍镉电池、锂电池、锌银电池等。
3.一次电池和二次电池（1）一次电池：一次电池的使用是一次性的，一次电池又叫原电池，一节原电池的电压都是1.5V；（2）二次电池：二次电池可反复充电使用，二次电池又叫蓄电池。
我国常用的1号、2号、5号、7号干电池都是原电池，它们的电压都是1.5 V。
碳棒（正极）、锌筒（负极）二氧化锰和电解质等组成，它属于一次性使用的原电池。
（1）原理：把电能转化成化学能储存在电池内；使用时再把化学能转化为电能。
使用时常将若干个蓄电池串联使用如汽车上的蓄电池组是用6个蓄电池串联的，电动自行车的蓄电池组是由3或4个蓄电池串联而成的。
废旧干电池要集中分类处理，化学电池虽然使用方便，但现在多数化学电池内含有汞、镉、锂等金属元素，铅酸蓄电池中更有铅电极板和电解液，随意丢弃会污染环境，破坏生态，所以废弃的化学电池要集中分类处理。
1.制作材料：柠檬、铜片、锌片、耳机、两段导体。2.将柠檬切开，将铜片和锌片像个一定距离插入，连接导线，一根导线连接耳机，另一根去触碰耳机的另一根导线，听到了什么？为什么？
3.将两半柠檬做成两个水果电池后串联（或几个小组的电池串联），接入一个LED灯珠，观察灯珠能发光吗？4.分析水果电池使LED灯珠发光过程能的转化：水果电池将 能转化为 能，LED灯珠将 能转化为 能。5.课外延伸：课后使用其他水果继续实验，看看那些说过能制作说过电池，那些说过不行，并尝试解释说过电池的原理。
（1）定义：将太阳能转化成电能装置。（2）制作材料：半导体硅和金属导体制成太阳能电池（又称光伏电池）。（3）当太阳光照射到电池上时，在正、负两极之间形成电压。
燃料电池是一种将存在于燃料与氧化剂中的化学能直接转化为电能的发电装置。它从外表上看有正负极和电解质等，像一个蓄电池，但实质上它不能“储电”而是一个“发电厂”。 燃料和空气分别送进燃料电池，电就被奇妙地生产出来。
1.干电池是一种常用、方便的电源。以下关于干电池的说法中不正确的是(　　)A．干电池是最常用的直流电源B．常用的1号、5号、7号新干电池的电压都是1.5 VC．多数干电池中含有重金属元素，随便丢弃会污染环境。所以，废弃的干电池应该集中分类处理D．干电池是把电能转化为化学能的装置
2.关于电池的能量的转化形式，下列说法正确的是(　　)A．录音机在放音时，将消耗的电池的电能全部转化为电动机的机械能B．手电筒中灯泡发光时，消耗的电池的电能没有转化为机械能C．电池在使用过程中，都是将电能转化为机械能D．玩具电动车在运动过程中，电池的电能没有转化为内能
家庭用电的电压是220 V，然而高压输电线上的电压通常都有几百千伏。为什么要用这么高的电压输送电能呢？
高压输电——可减少输电线上的电能损失。
根据已学的知识，想一下，为什么高压输电能减少电能的损失？
为什么输电过程中有电能损失？会产生怎样的影响？
　由于输电线长，电阻大，当电流通过输电线时，产生热量Q，损失一部分电能，同时损失一部分电压。
Q = I2R线t
①减小材料的电阻率ρ.银的电阻率最小,但价格昂贵,目前选用电阻率较小的铜或铝作输电线。
②减小输电线的长度L 不可行,因为要保证输电距离。
③可适当增大横截面积。太粗不可能,既不经济又架设困难。
减小功率损失的方法：
由此可见：减小电阻不容易做到，只有减小电流。
在保证用户的电功率的前提下,怎样才能减小输电电流?
提高输电电压, 是减少电能在输送线路上损失的最有效的办法
升压变压器远距离输电示意图
变压器原理：电磁感应原理
变压器可以将输入的交流电压升高（升压变压器）或降低（降压变压器）而不改变前后的功率。
（变压器不能改变直流电的电压）
是不是输电电压越高越好?
电压越高，对输电线路和变压器的要求越高，建设费用越高，所以并不是输电电压越高越好。
我国常用的远距离输电采用的电压有110 kV、220 kV、330 kV，输电干线采用500 kV的超高压，西北电网达到750kV。
1.为了减小远距离输电中的能量损失,应采用的办法是 (　　)A.增大输电的电流,降低输电电压B.减小输电的电流,提高输电电压C.只需降低输电电压就行D.只需提高输电电流就行
2.国家电网输送电能时采用1000千伏特高压交流输电线路输送,可以减少输电线上的电能损耗,这是因为 。
由 P=UI可知,在输出功率一定的情况下,提高输出电压,可以减少导线中的电流;由Q=I2Rt可知,在R、t相同时,电流越小,电流通过导线产生的热量越小
当高压输电线被狂风刮断，线头落在地上时，如果人走近落地的线头，将会怎样？
用电器为什么不直接使用高压电？
高压电的绝缘防护要求很高，直接供给家用电器十分不安全。
人靠近高压带电体，就可能触电。
安全用电原则：不接触低压带电体 不靠近高压带电体
1.电弧触电： 人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电。
高压触电方式很多，一般可分为以下两种
2.跨步电压触电： 高压电线落在地面上时，在距高压线不同距离的点之间存在电压。人的两脚间存在足够大的电压时，就会发生跨步电压触电。
加强常识：①不靠近有这种标志牌的地方！
雷电是自然界中发生的放电现象，发生雷电时，在云层和大地之间雷电的路径上有强大的电流通过，会给人们带来危害！
加强常识：②雷雨天，要避开空旷地带的大树！
1、下列情况容易发生触电事故的是（　　）A.火线断路 B.与用电器金属外壳接触C.使用大功率家用电器 D.发现高压输电线掉落地面时，快步赶去用木棍挑开
2.如果在距某人不远处的地方断了一根高压线,落在地面上,则下列说法正确的是( )A.地面潮湿时,危险性对人来说要小些 B.地面干燥时,危险性对人来说不存在C.单脚站立时,危险性对人来说要小一些 D.双脚站立时,危险性对人来说要小一些
