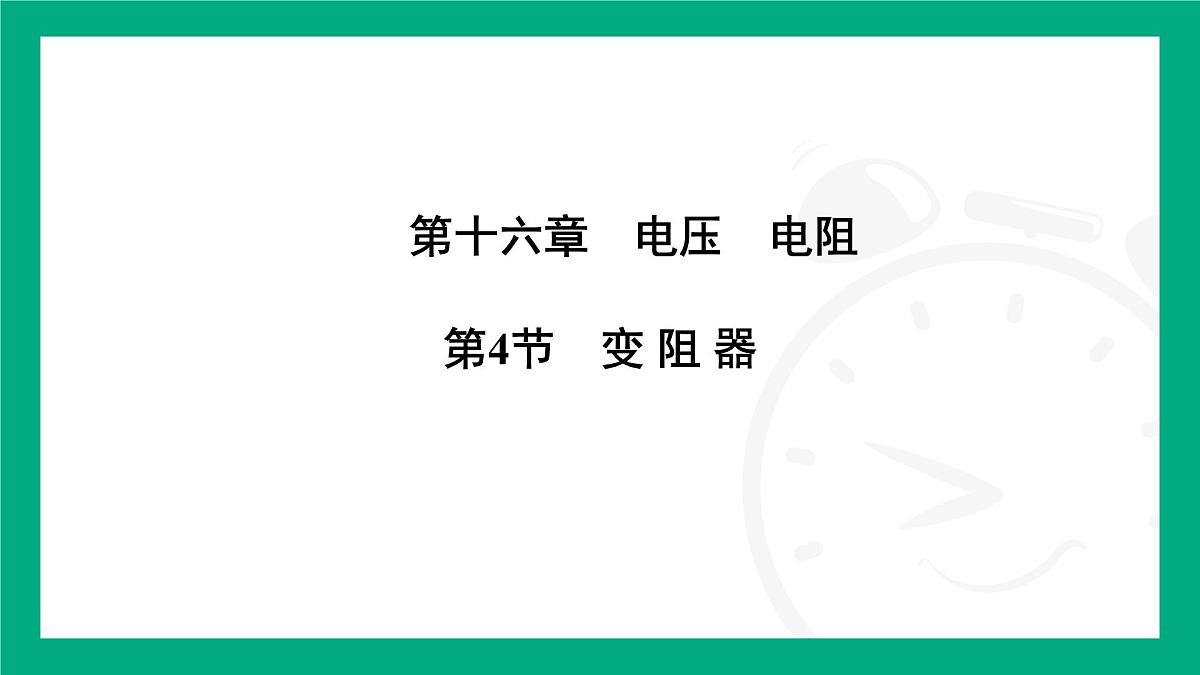

人教版（2024）九年级全册（2024）第十六章 电压 电阻第4节 变阻器图片ppt课件

这是一份人教版（2024）九年级全册（2024）第十六章 电压 电阻第4节 变阻器图片ppt课件，共15页。PPT课件主要包含了金属杆，电阻丝，一上一下，电位器，第3题，电流表，保护电路，第5题等内容，欢迎下载使用。

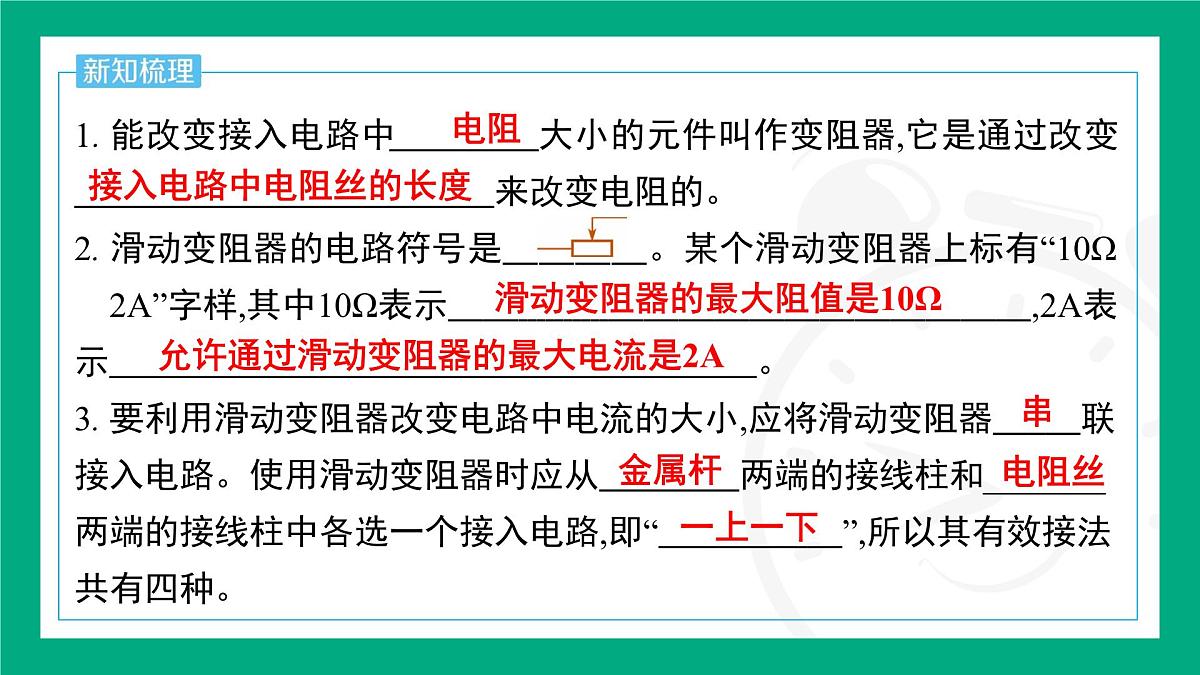

1. 能改变接入电路中　　　　大小的元件叫作变阻器,它是通过改变　　　　　　　　　　　　来改变电阻的。 2. 滑动变阻器的电路符号是　　　　。某个滑动变阻器上标有“10Ω　2A”字样,其中10Ω表示　　 　　　　　　　　　　　　,2A表示　　　　　　 　　　　　　　　　　。 3. 要利用滑动变阻器改变电路中电流的大小,应将滑动变阻器　 　联接入电路。使用滑动变阻器时应从　　　　两端的接线柱和_______两端的接线柱中各选一个接入电路,即“　　　　 　”,所以其有效接法共有四种。
接入电路中电阻丝的长度
滑动变阻器的最大阻值是10Ω
允许通过滑动变阻器的最大电流是2A

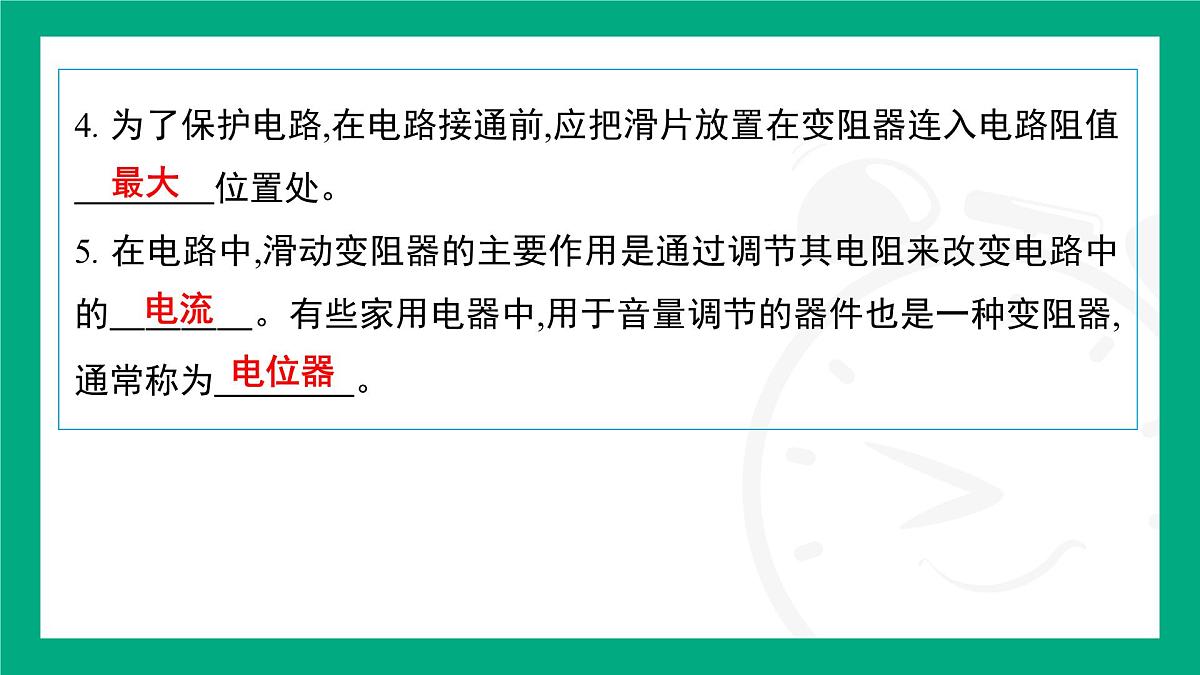

4. 为了保护电路,在电路接通前,应把滑片放置在变阻器连入电路阻值　　　　位置处。 5. 在电路中,滑动变阻器的主要作用是通过调节其电阻来改变电路中的　　　　。有些家用电器中,用于音量调节的器件也是一种变阻器,通常称为　　　　。

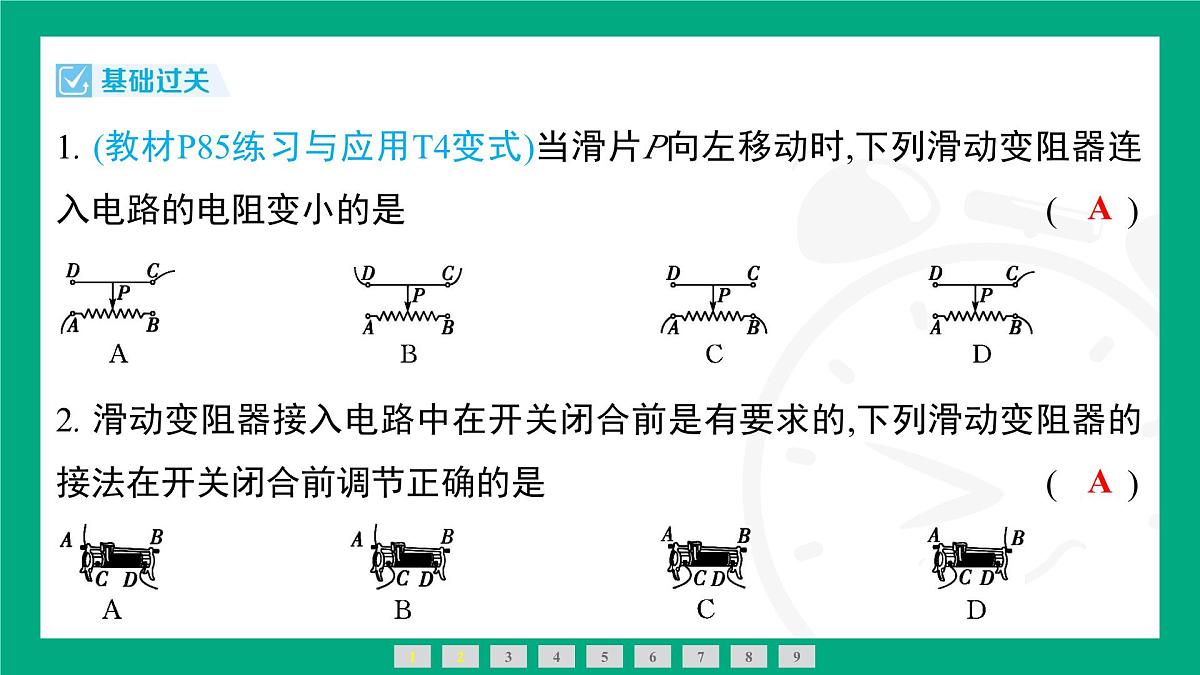

1. (教材P85练习与应用T4变式)当滑片P向左移动时,下列滑动变阻器连入电路的电阻变小的是(　　) 2. 滑动变阻器接入电路中在开关闭合前是有要求的,下列滑动变阻器的接法在开关闭合前调节正确的是(　　)

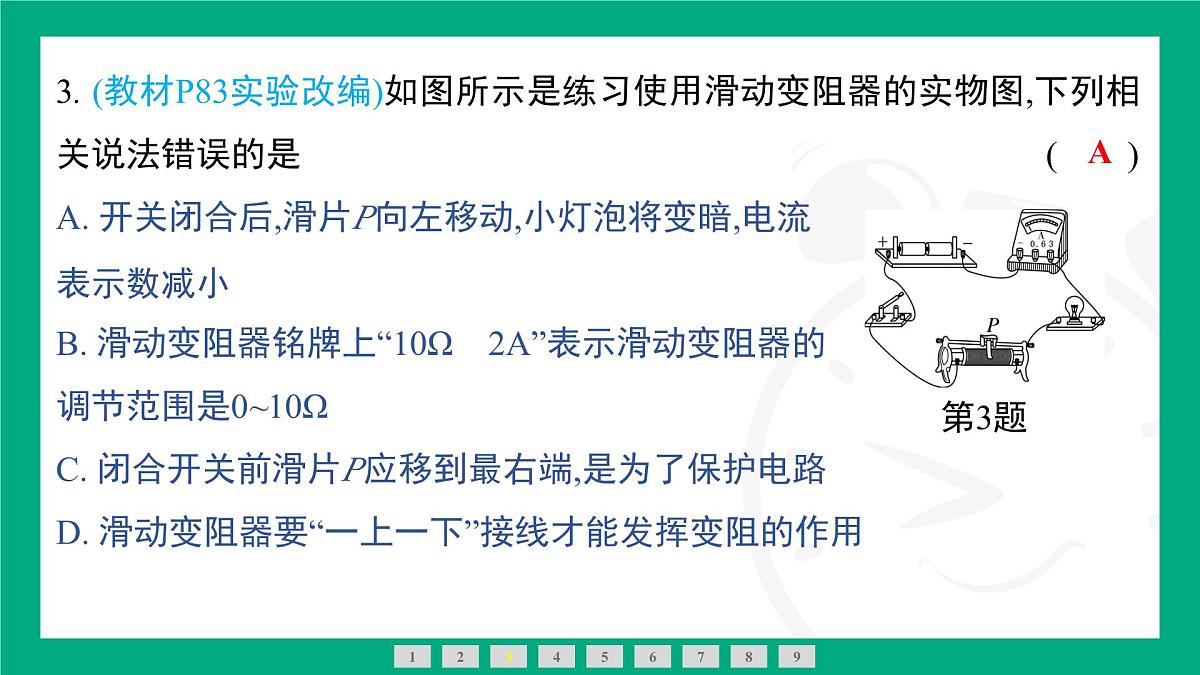

3. (教材P83实验改编)如图所示是练习使用滑动变阻器的实物图,下列相关说法错误的是(　　)A. 开关闭合后,滑片P向左移动,小灯泡将变暗,电流表示数减小B. 滑动变阻器铭牌上“10Ω　2A”表示滑动变阻器的调节范围是0~10ΩC. 闭合开关前滑片P应移到最右端,是为了保护电路D. 滑动变阻器要“一上一下”接线才能发挥变阻的作用

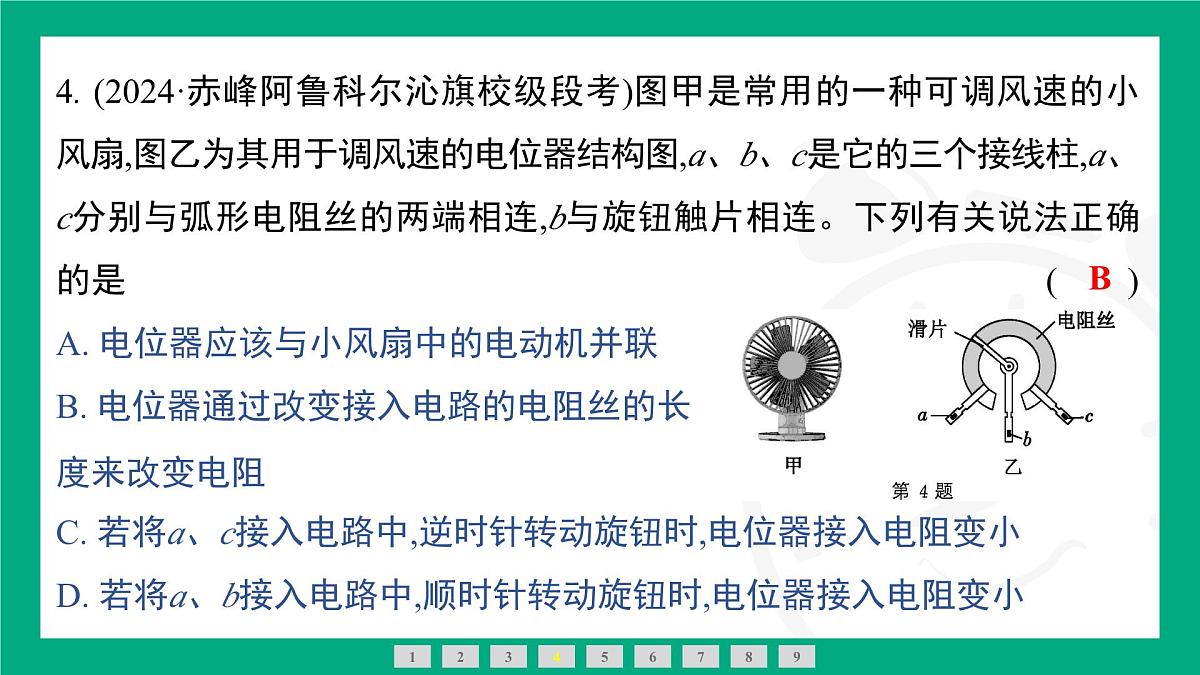

4. (2024·赤峰阿鲁科尔沁旗校级段考)图甲是常用的一种可调风速的小风扇,图乙为其用于调风速的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与旋钮触片相连。下列有关说法正确的是 (　　)A. 电位器应该与小风扇中的电动机并联B. 电位器通过改变接入电路的电阻丝的长度来改变电阻C. 若将a、c接入电路中,逆时针转动旋钮时,电位器接入电阻变小D. 若将a、b接入电路中,顺时针转动旋钮时,电位器接入电阻变小

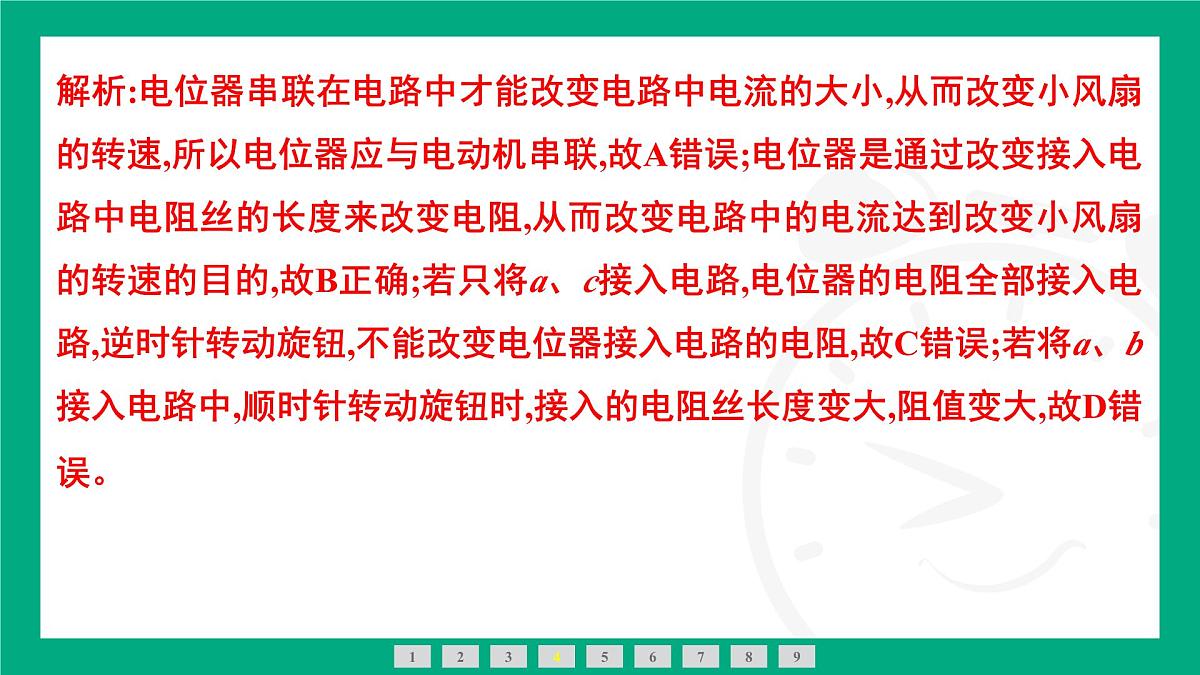

解析:电位器串联在电路中才能改变电路中电流的大小,从而改变小风扇的转速,所以电位器应与电动机串联,故A错误;电位器是通过改变接入电路中电阻丝的长度来改变电阻,从而改变电路中的电流达到改变小风扇的转速的目的,故B正确;若只将a、c接入电路,电位器的电阻全部接入电路,逆时针转动旋钮,不能改变电位器接入电路的电阻,故C错误;若将a、b接入电路中,顺时针转动旋钮时,接入的电阻丝长度变大,阻值变大,故D错误。
5. 如图是一种自动测定油箱内油面高度的装置,其中R0是定值电阻,R是滑动变阻器,油量表是由　　　　(填“电流表”或“电压表”)改装而成的。R0在电路中的作用是　　 　　。当油箱内所盛油量逐渐增多时,油量表示数　　　　(填“增大”“减小”或“不变”)。
6. 如图甲是音响上的音量调节装置,其部分简化电路如图乙,需在M、N间接入一个滑动变阻器,为了使开关闭合后滑片P向左移动时电流增大,音量变高,下列连接方式中可行的是 (　　)A. M接A,N接BB. M接A,N接DC. M接C,N接DD. M接C,N接B
7. 如图所示,将两个滑动变阻器串联起来,将a、b两接线柱接入电路后,若要使这两个滑动变阻器的总电阻最大,则滑片P1、P2所处的位置应是 (　　)A. P1在最左端,P2在最左端B. P1在最右端,P2在最右端C. P1在最左端,P2在最右端D. P1在最右端,P2在最左端
8. 亲爱的同学,如图所示是三种实验器材,你对它们知道多少呢?请回答下列问题。
(1) 如图甲所示,该仪器为　　　　表,此时接入电路中量程的分度值为　　　　A,指针所指的示数为　　　　A。 (2) 如图乙,该电阻箱接入电路的最大阻值为　　　　Ω,此时示数为　　　　Ω。(3) 如图丙所示是一个电表的表盘,也许你没有学过这种电表的用法,但根据所学的其他电表的读数方法,你也能知道,该电表测量的物理量是　　 ,它的示数是　　　　。
解析:(2) 图乙中,该电阻箱接入电路的最大阻值为9×1000Ω+9×100Ω+9×10Ω+9×1Ω=9999Ω;此时电阻箱接入电路的阻值为3×1000Ω+2×100Ω+0×10Ω+4×1Ω=3204Ω。(3) 由表盘上的符号可知,此物理量的单位是Ω,所以该电表测量的物理量是电阻,图中20~30Ω的分度值为2Ω,电表的示数为26Ω。
9. 图甲是电动汽车“油门”示意图,其实质是变阻器。脚往下踩“油门”时,滑片可以绕O点在电阻圈上逆时针转动,通过控制流经电动机电流的大小来控制汽车速度。电动汽车速度与电流大小的关系如图乙所示。(1) 该“油门”通过改变接入电路中电阻圈的　　　　来改变电阻的大小。
