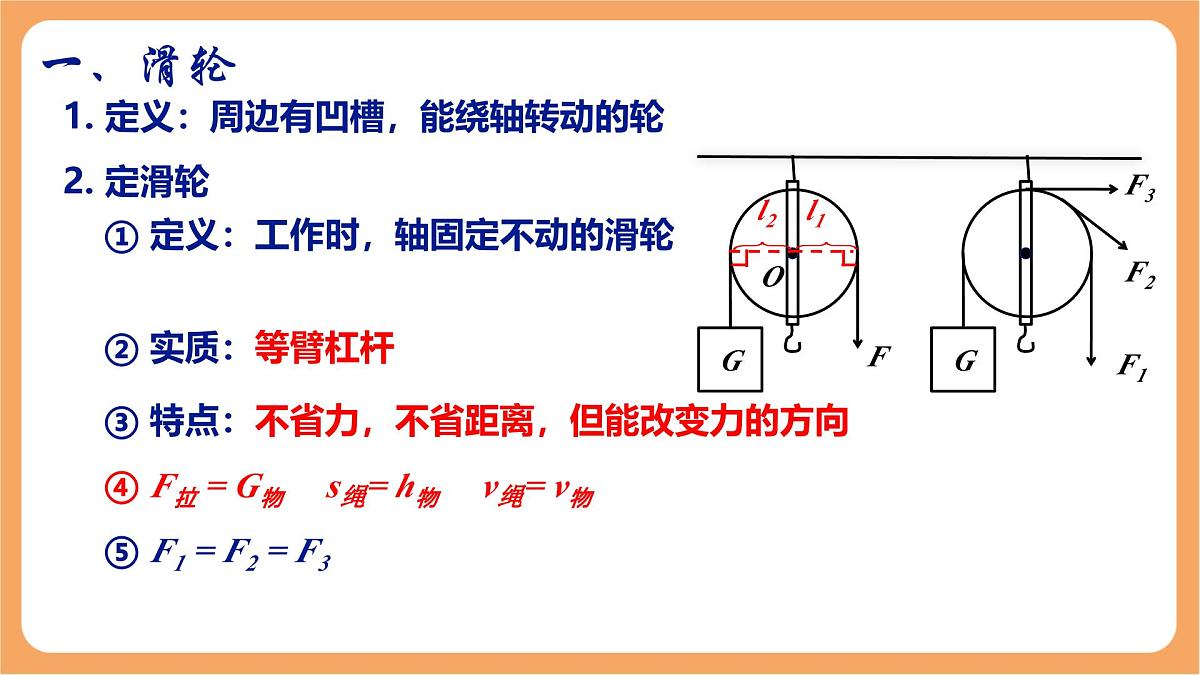

1. 定义：周边有凹槽，能绕轴转动的轮
① 定义：工作时，轴固定不动的滑轮
② 实质：等臂杠杆
③ 特点：不省力，不省距离，但能改变力的方向
④ F拉 = G物 s绳 = h物 v绳 = v物
⑤ F1 = F2 = F3

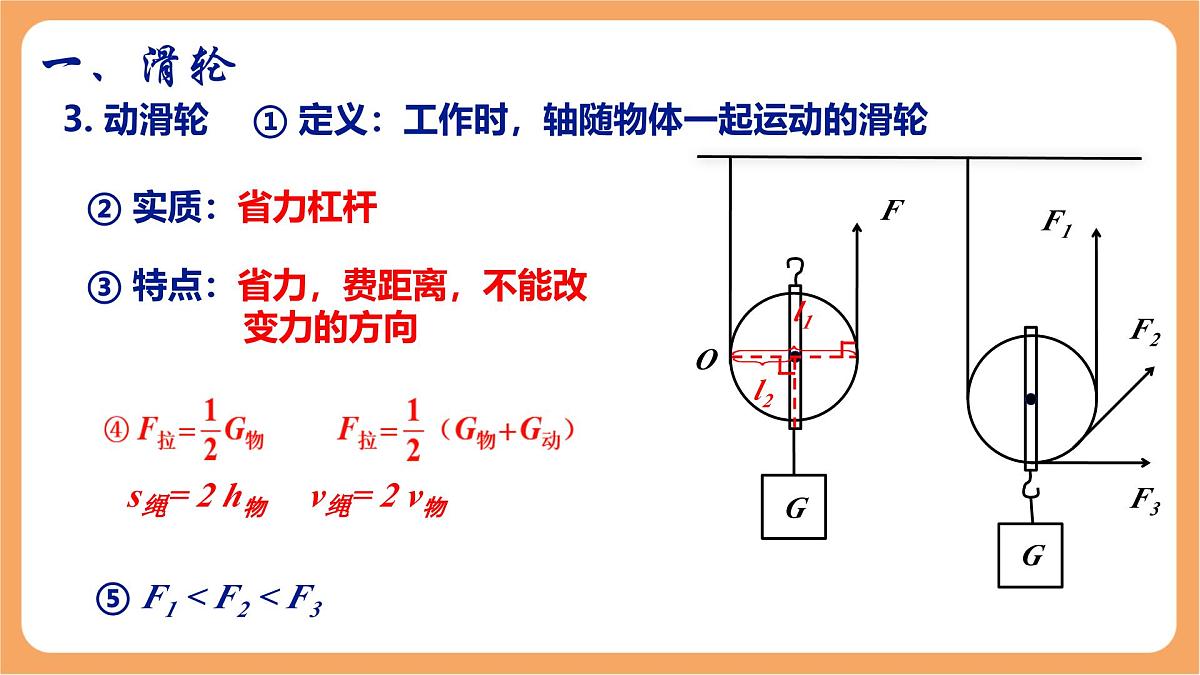

① 定义：工作时，轴随物体一起运动的滑轮
② 实质：省力杠杆
③ 特点：省力，费距离，不能改 变力的方向
⑤ F1 < F2 < F3
s绳 = 2 h物 v绳 = 2 v物

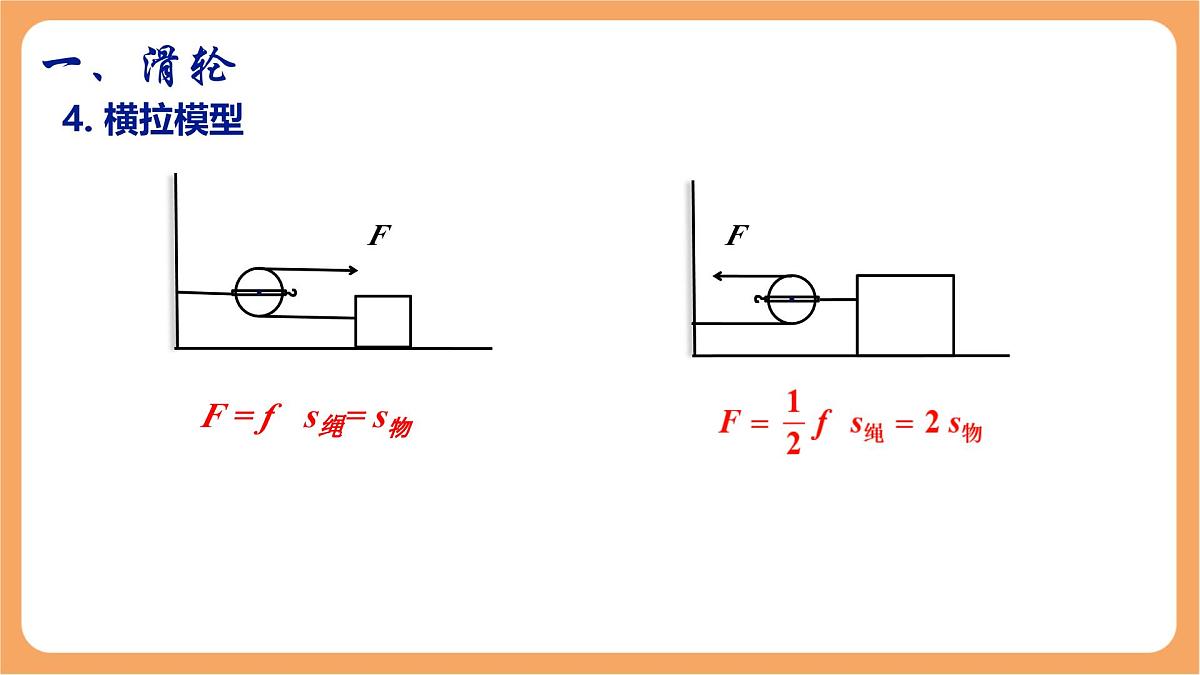

F = f s绳 = s物

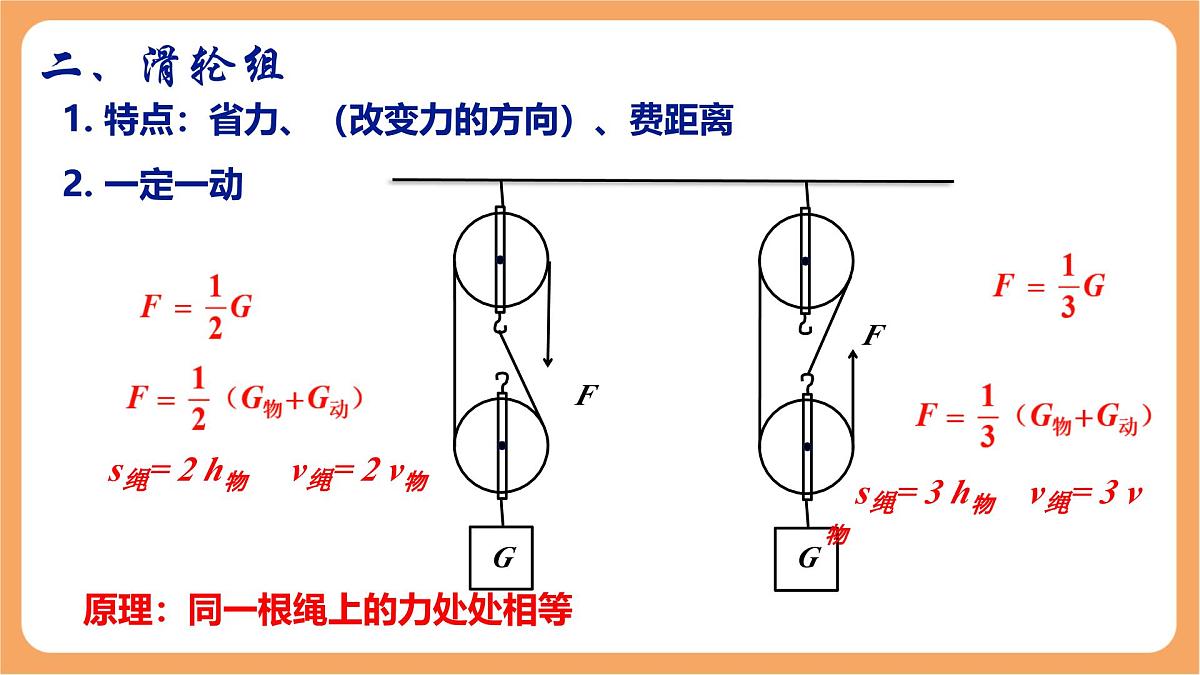

1. 特点：省力、（改变力的方向）、费距离
s绳 = 3 h物 v绳 = 3 v物
原理：同一根绳上的力处处相等

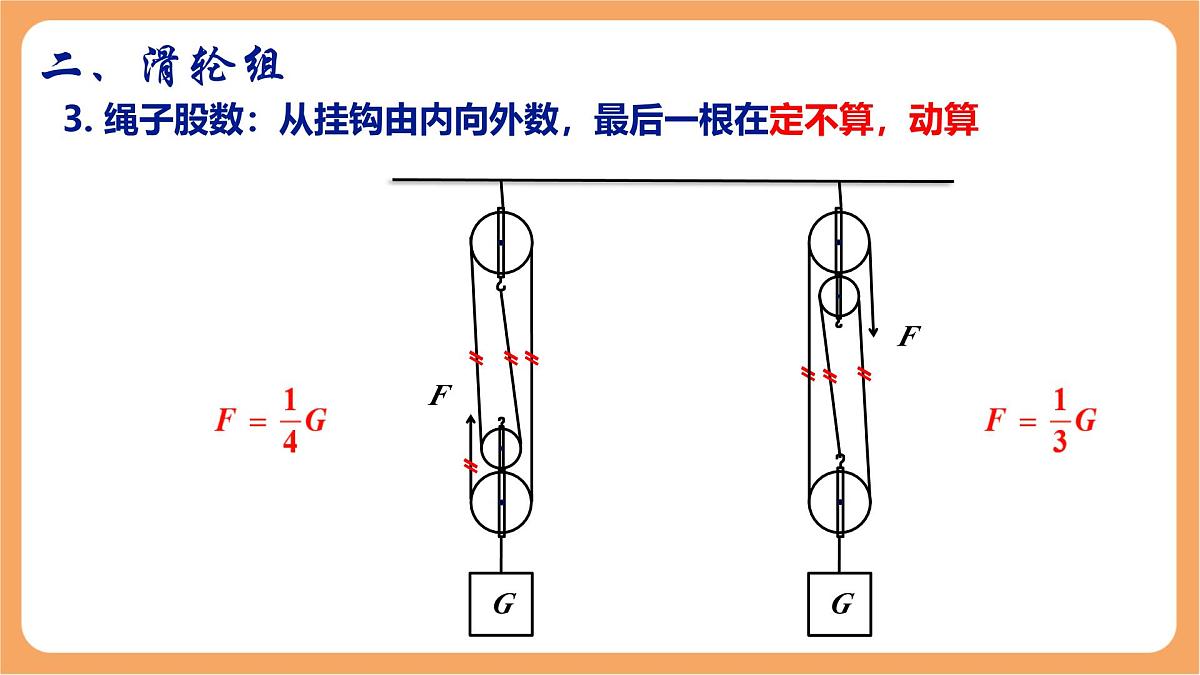

3. 绳子股数：从挂钩由内向外数，最后一根在定不算，动算

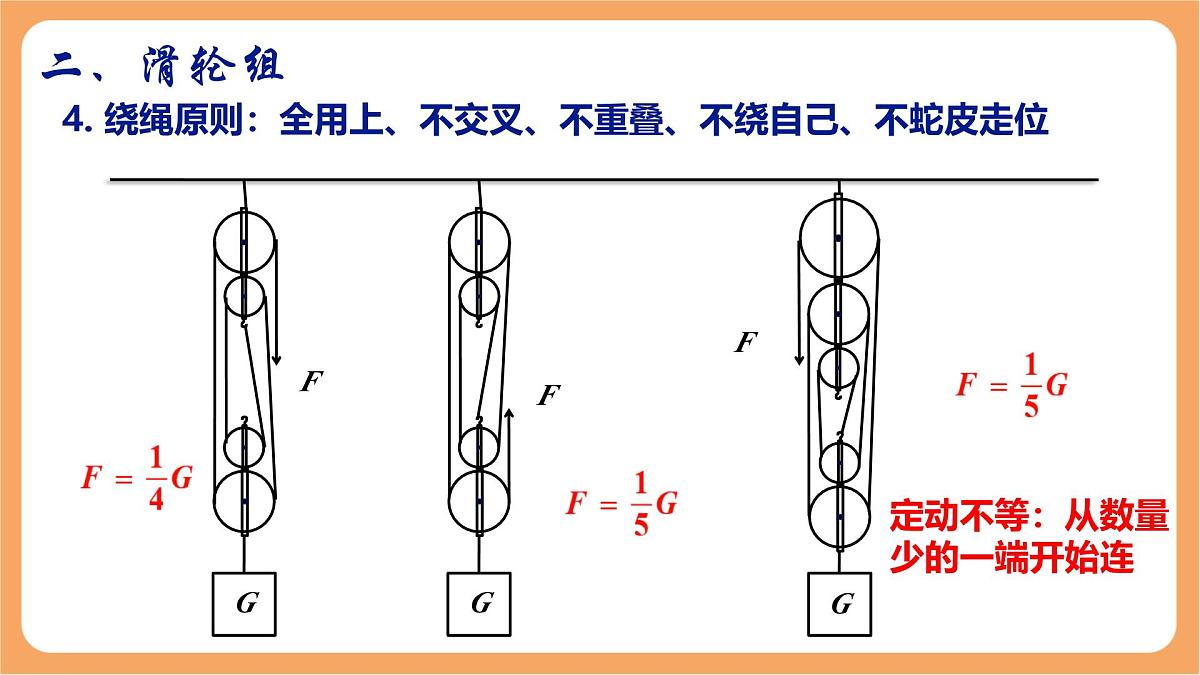

4. 绕绳原则：全用上、不交叉、不重叠、不绕自己、不蛇皮走位
定动不等：从数量少的一端开始连

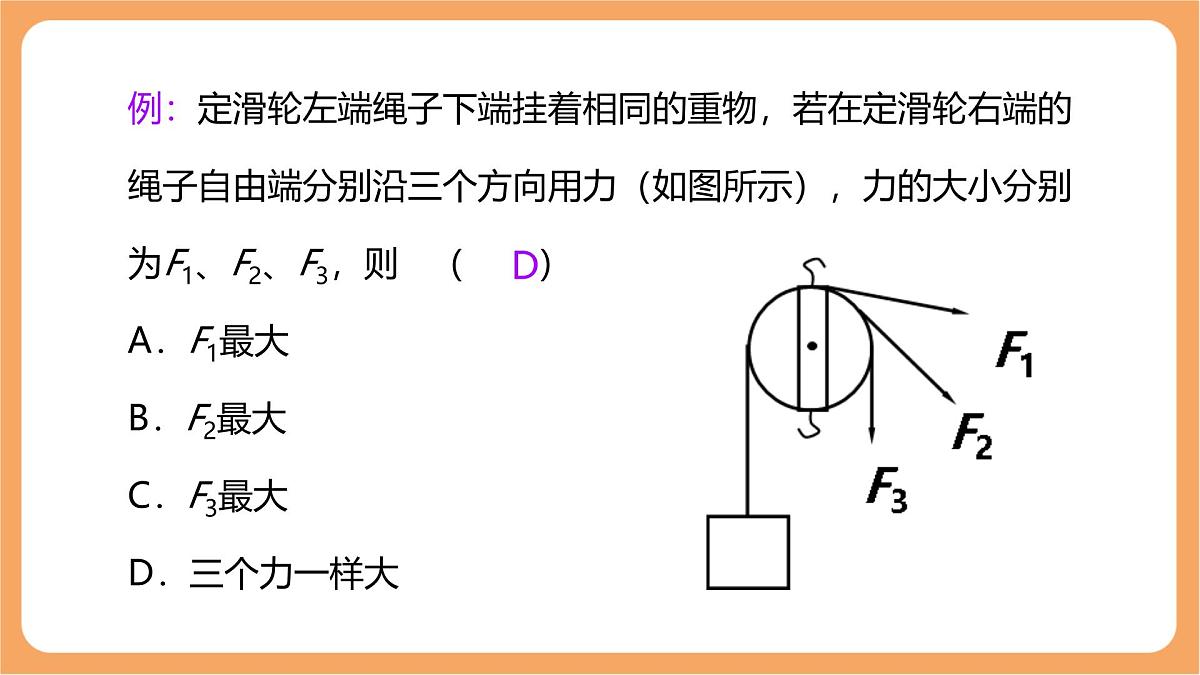

例：定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为F1、F2、F3，则 （ ）A．F1最大B．F2最大C．F3最大D．三个力一样大
滑轮组：既可改变力的方向，又可以省力。
思考：还有没有其他绕线的方法？
这两种绕线方法有什么不同？
3. 拉力作用点移动的距离：
使用滑轮组既可以省力，又可以改变力的方向，但不能既省力又省距离。
试一试：利用两个定滑轮和两个动滑轮，可以怎样绕绳子呢？
对于用一根绳子组装的滑轮组而言，拉力F与动滑轮相连的绳子段数n有什么关系呢？
动滑轮被几段绳子吊起，所用的力就是物重的几分之一
绳子自由端移动距离s与物体移动距离h之间有什么关系呢？
物体升高h，相当于吊起动滑轮的每段绳子抽走了h，这些都只能从绳子自由端抽走，则绳子自由端在相等的时间内共需要抽走3h，即s=3h。
若物重为G，且每个滑轮的重力均为G动，不计摩擦，则拉力F为多少N？
若物重G，滑轮重G动。物体所受地面的摩擦力为f，绳子所受摩擦力不计，则拉力F1为多少N？
若物重G，滑轮重G动。物体所受地面的摩擦力为f，绳子所受摩擦力不计，则拉力F2为多少N？
若物重G，滑轮重G动。物体所受地面的摩擦力为f，绳子所受摩擦力不计，则拉力F3为多少N？
若物重G，每个滑轮均重G动。物体所受地面的摩擦力为f，绳子所受摩擦力不计，则拉力F为多少N？
轮轴是由一个轴和一个大轮组成能绕共同的轴线转动的简单机械，实质是一个可以连续转动的杠杆，使用轮轴可以省力。
斜面也是一种省力机械。斜面长是斜面高度的n 倍时，在不计摩擦的情况下，所用的推力为物重的n 分之一。
