物理滑轮多媒体教学课件ppt

这是一份物理滑轮多媒体教学课件ppt，共33页。PPT课件主要包含了素养目标，定滑轮和动滑轮，swf，研究的问题，实验思路，研究定滑轮的特点，数据记录，实验结论1，研究动滑轮的特点，实验结论2等内容，欢迎下载使用。

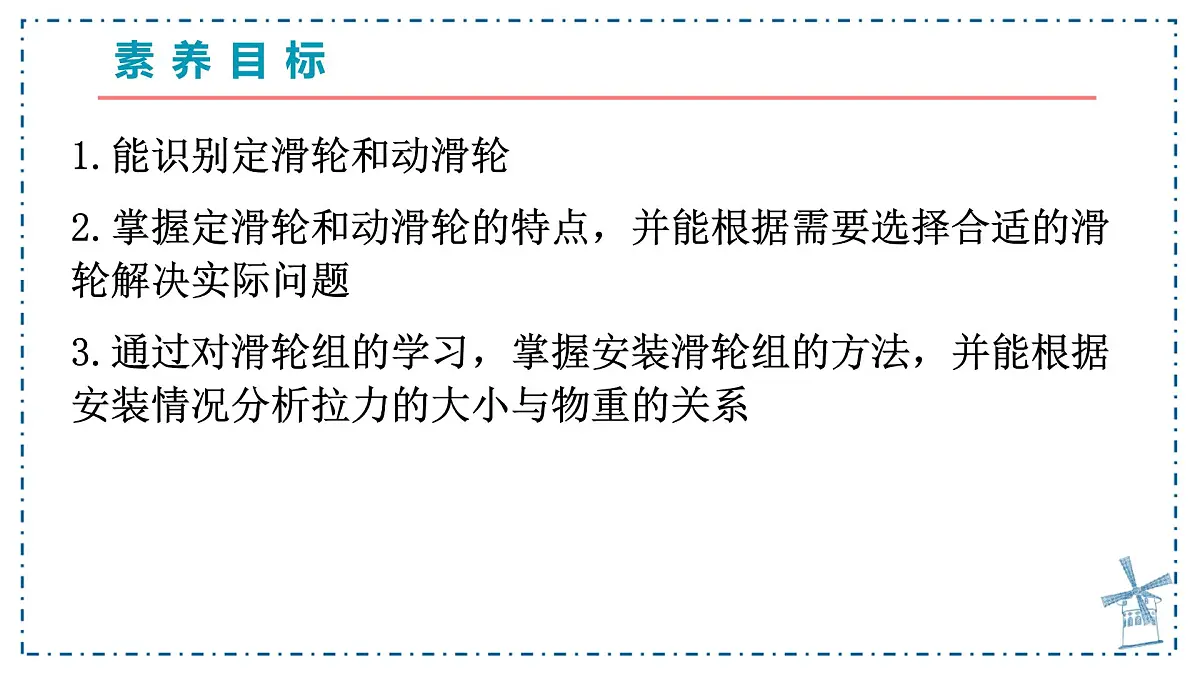

1.能识别定滑轮和动滑轮2.掌握定滑轮和动滑轮的特点，并能根据需要选择合适的滑轮解决实际问题3.通过对滑轮组的学习，掌握安装滑轮组的方法，并能根据安装情况分析拉力的大小与物重的关系

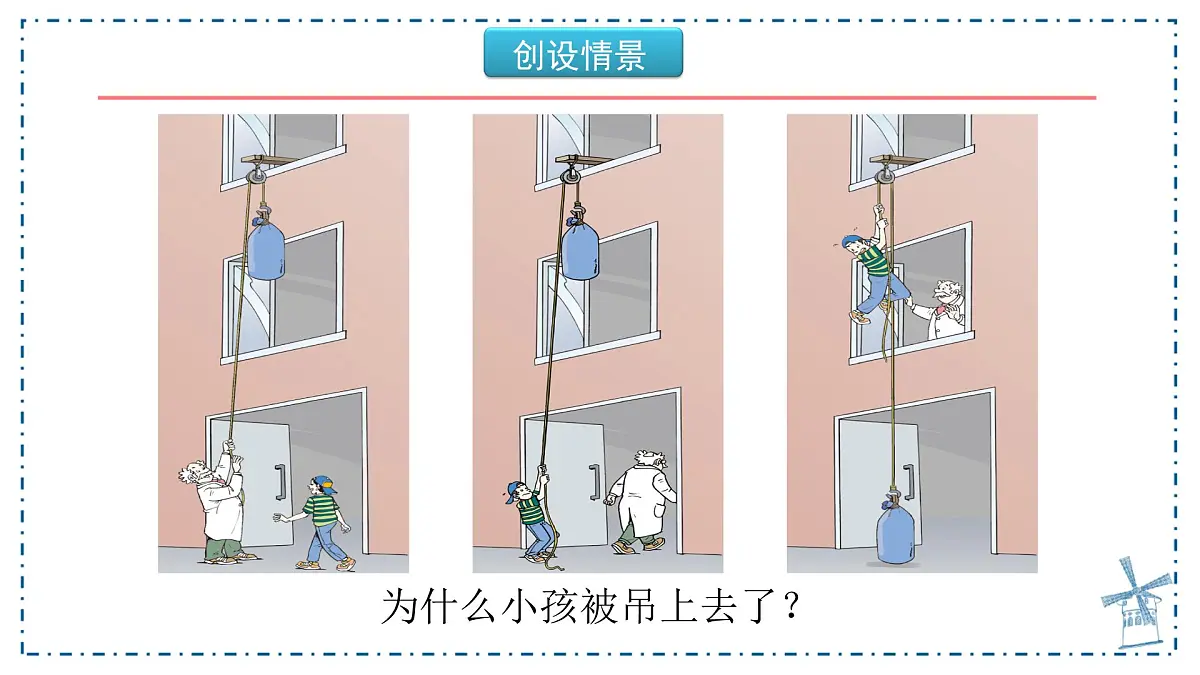

为什么小孩被吊上去了？

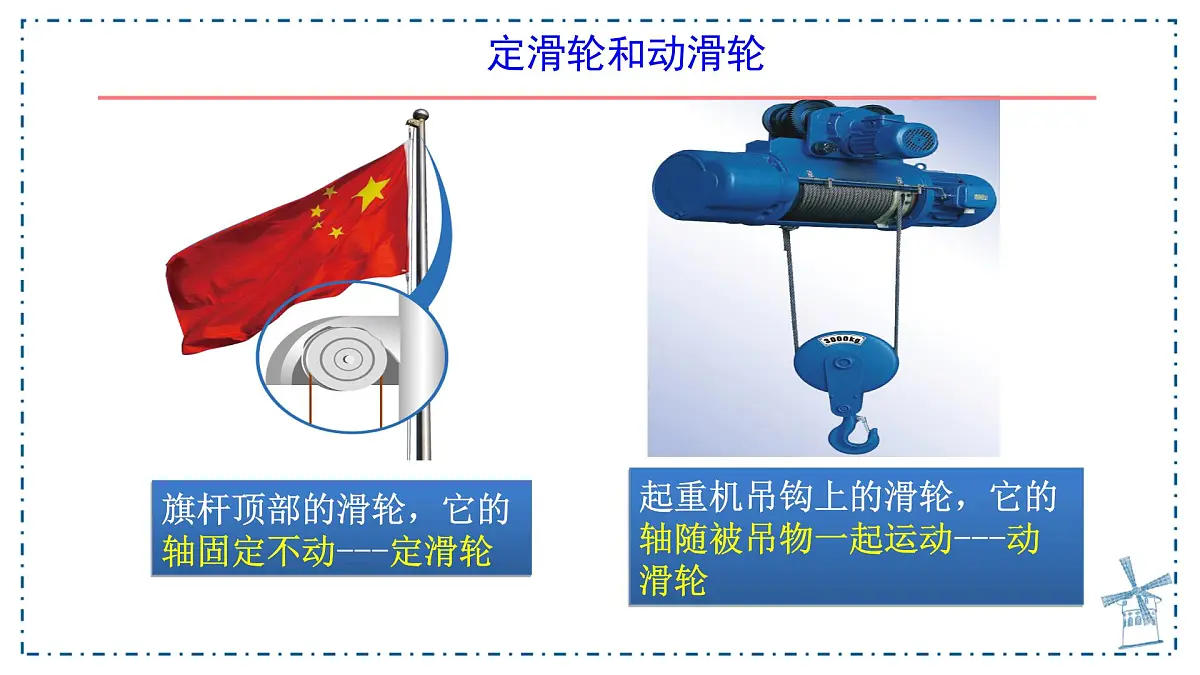

旗杆顶部的滑轮，它的轴固定不动---定滑轮
起重机吊钩上的滑轮，它的轴随被吊物一起运动---动滑轮

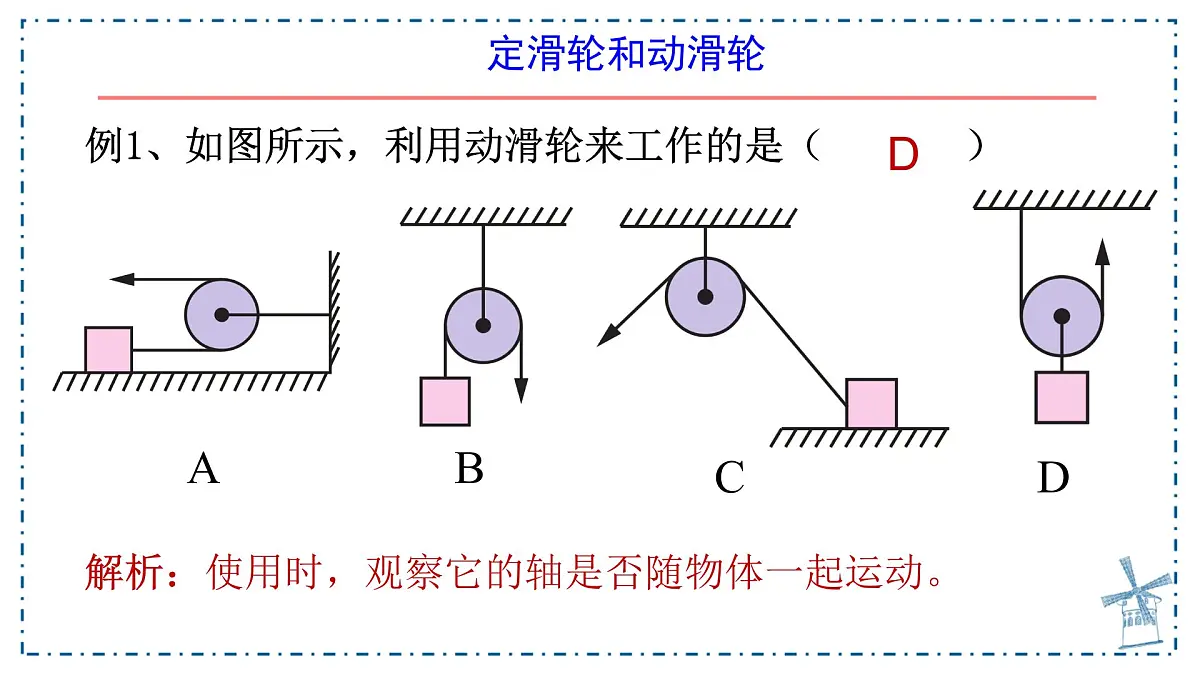

例1、如图所示，利用动滑轮来工作的是（ ）
解析：使用时，观察它的轴是否随物体一起运动。

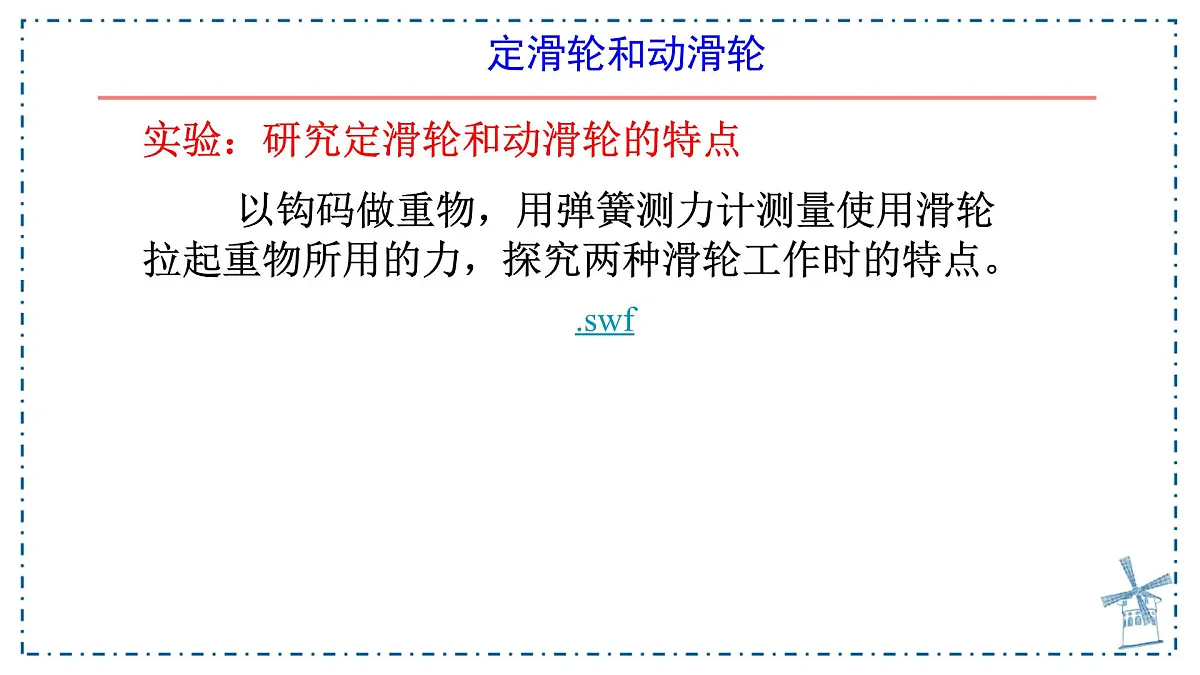

实验：研究定滑轮和动滑轮的特点 以钩码做重物，用弹簧测力计测量使用滑轮拉起重物所用的力，探究两种滑轮工作时的特点。

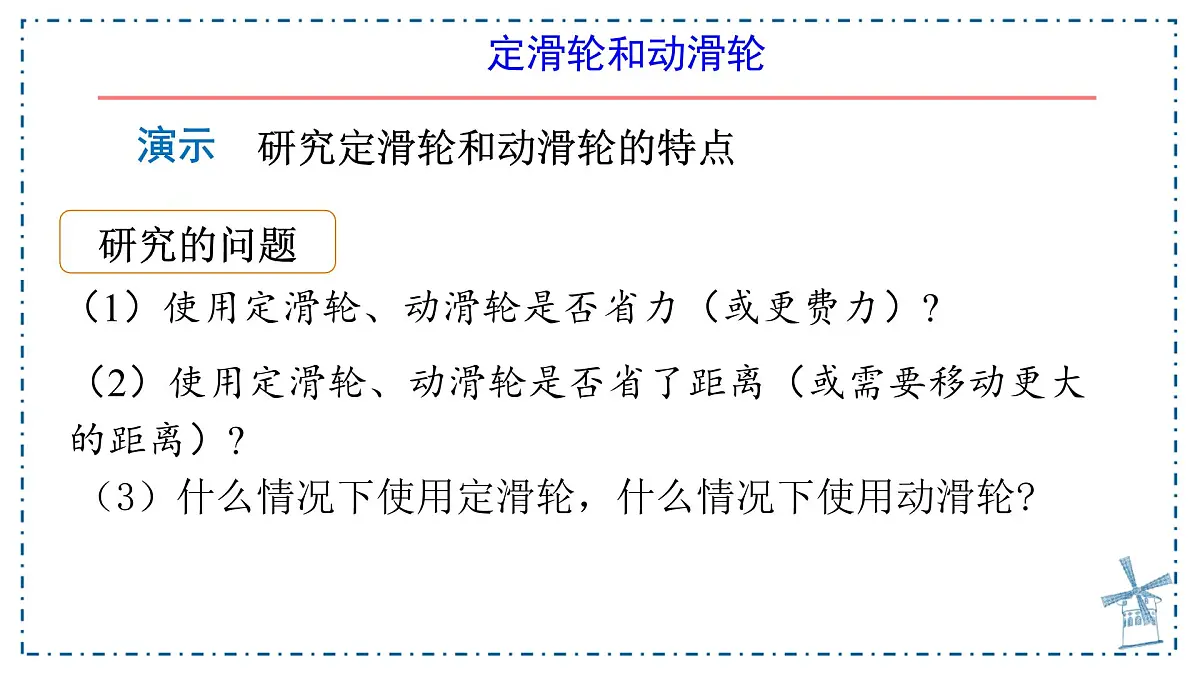

研究定滑轮和动滑轮的特点
（3）什么情况下使用定滑轮，什么情况下使用动滑轮?
（2）使用定滑轮、动滑轮是否省了距离（或需要移动更大的距离）?
（1）使用定滑轮、动滑轮是否省力（或更费力）?

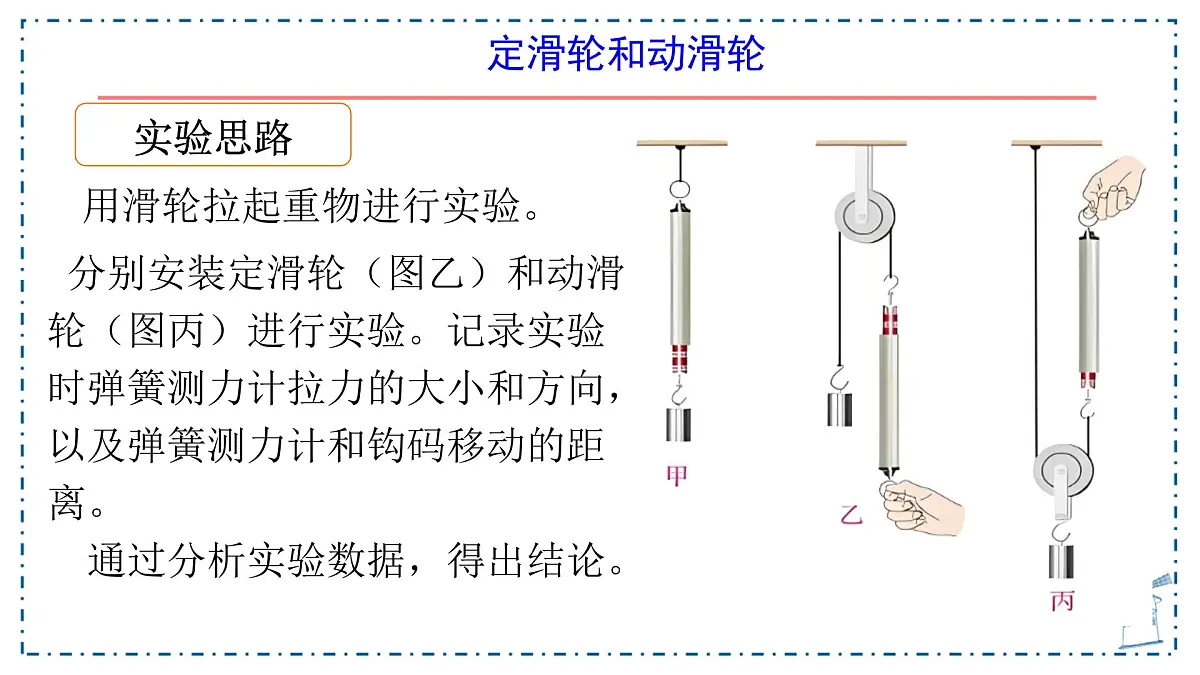

分别安装定滑轮（图乙）和动滑轮（图丙）进行实验。记录实验时弹簧测力计拉力的大小和方向，以及弹簧测力计和钩码移动的距离。 通过分析实验数据，得出结论。
用滑轮拉起重物进行实验。
使用定滑轮不省力，但可以改变力的方向；
2 2 0.10 0.10 向上 向下
1 1 0.10 0.10 向上 向下
2 2 0.10 0.10 向上 向左
4.3 4.3 0.10 0.10 向上 向下
使用动滑轮可以省力，但不能改变力的方向，而且费距离。
1 0.6 0.05 0.10 向上 向上
3 2.2 0.05 0.10 向上 向上
2 1.2 0.05 0.10 向上 向上
定滑轮的特点：(1) 可以改变力的方向 (2) 不省力 (3) 不省也不费距离 (4) 实质:等臂杠杆 Ｆ1＝Ｆ2
动滑轮的特点： (1) 不改变力的方向 (2) 省一半力 (3) 要多移动距离 s=2h (4) 实质：动力臂为阻力臂二倍的杠杆 Ｆ1＝１／２Ｆ2，
解析： 此时力臂仍然有l1=r，l2=r，l1=l2， 由Fl1=Gl2，得G=F=10N。
例题2.如图所示，小明用重为4N的定滑轮匀速提升物体，小明所用拉力为10N。不计摩擦和绳重，则物体的重力为（ ）A. 4N B. 6N C. 10N D. 14N
定滑轮能改变力的方向，但不能省力；动滑轮能省力，但不能改变力的方向。
能否得到这样一种机械，既可以省力，又可以改变力的方向呢?
0.5 向上 0.1 3 0.2 向下 0.3
1.5 向上 0.05 3 0.5 向下 0.15
0.5 向上 0.1 2 0.3 向上 0.2
1.5 向上 0.05 2 0.8 向上 0.1
甲 乙
使用滑轮组既_____省力，又_____改变力的方向，但_____距离。
用滑轮组提起重物时，若不计摩擦和绳重，考虑动滑轮自重G动，则有动滑轮上有几段绳子承担物重，提起物体的力就是物重和动滑轮重的几分之一。
滑轮组有几段绳子吊着物体，绳子自由端移动的距离就是物体升高距离的几倍：
s→绳子自由端移动的距离；h→物体上升的高度；n→承担物重的绳子的段数。
n=3
滑轮组的特点：既省力又能改变力的方向。使用滑轮组时，滑轮组用几条绳子吊着物体，提起物体所用的力就等于物重的几分之一
例3、一位同学组装了如图所示的滑轮组，将重100N的重物匀速提升10m，若每个滑轮重20 N，且不计绳重和摩擦。求：绳自由端的拉力F和移动的距离s。
分析题图可知，承担总重的绳子段数为n=2，不计绳重和摩擦时，拉力F为
s=nh=2h=2×10 m=20 m
绳自由端移动的距离s为
轮轴由一个轴和一个大轮组成，可省力。
盘山公路是一种斜面，可省力。
例4、下列说法错误的是 （ ）A. 使用轮轴既可以省力，又可以改变力的方向B. 盘山公路实际上就是一个斜面C. 动力作用在轮轴的轮上，轮的半径就是动力臂D. 使用轮轴一定省力
解析：动力施加在轮上，省力，但费距离；动力作用在轴上，费力，但省距离。D选项错误。
1、下列各图中利用了动滑轮的是（ ）
2、如图所示，小明利用滑轮组来提升重物.请帮他画出图中滑轮组最省力的绕线方法.
【解析】要使该滑轮组最省力，绳子自由端的拉力应该向上，即n=3.
3、如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B,所用的拉力F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦力），画出滑轮组的绕线.
【解析】不计滑轮重和绳重，不计摩擦力，承担物重的绳子段数为 ，滑轮组由3段绳子承担重物，绕线.
4、用如图所示的四种机械提起 同一重物，不计机械自重和摩擦，最省力的是（ ）
5、如图，物体重G=500N，滑轮重10N，当物体匀速上升时，拉力F为_______N，若绳子自由端向上拉动0.5米，则物体向上移动________m。
6、如图所示，用此滑轮组匀速拉动放在水平面上的物体，若物体重150牛，物体与水平面间的摩擦力为30牛，则所需拉力F为________牛。（滑轮重及摩擦均不计）
7、如图所示，物体重力为100N，在大小为20N的水平拉力作用下匀速前进，这时物体受到的摩擦大小等于__________N（滑轮重及摩擦不计）
8．下列各种机械中，不省力的机械是（　　）
解析：旗杆顶定滑轮不能省力，作用是用来改变力的方向。D选项符合。
