沪粤版（2024）杠杆教课课件ppt

这是一份沪粤版（2024）杠杆教课课件ppt，共37页。PPT课件主要包含了共同特点，比较坚硬，能绕固定点转动，杠杆的平衡条件，提出问题，你还有其他猜想吗，设计实验，进行实验，实验记录，实验结论等内容，欢迎下载使用。
这些工具在使用时有什么共同点？

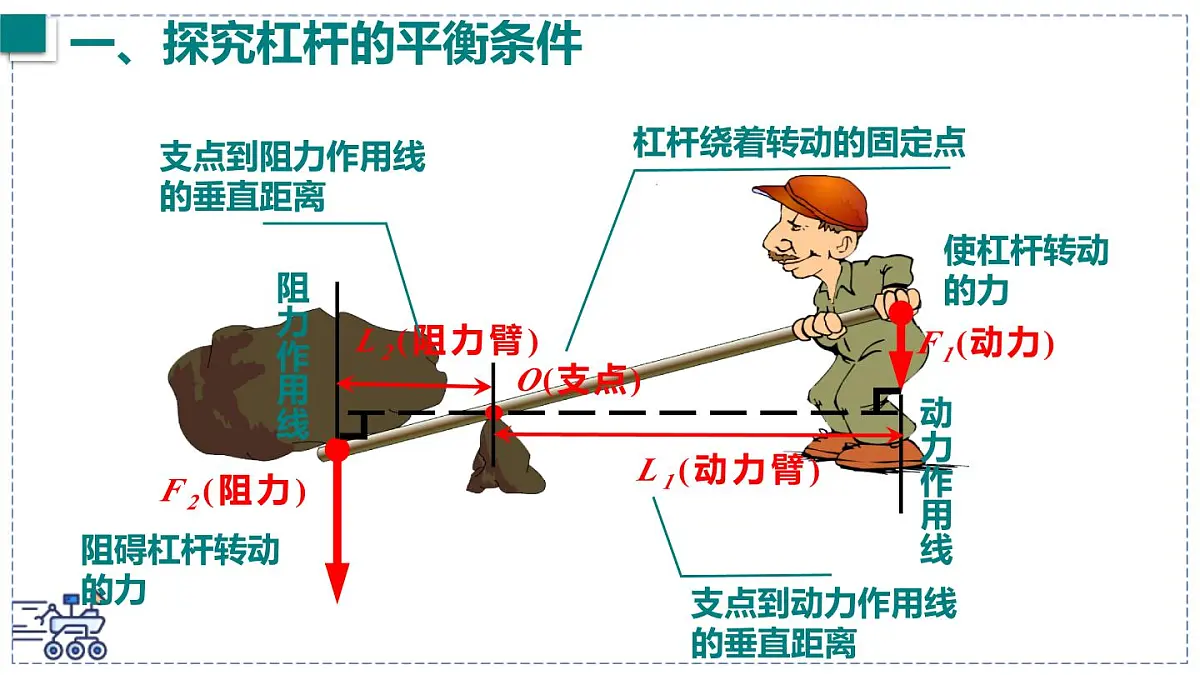

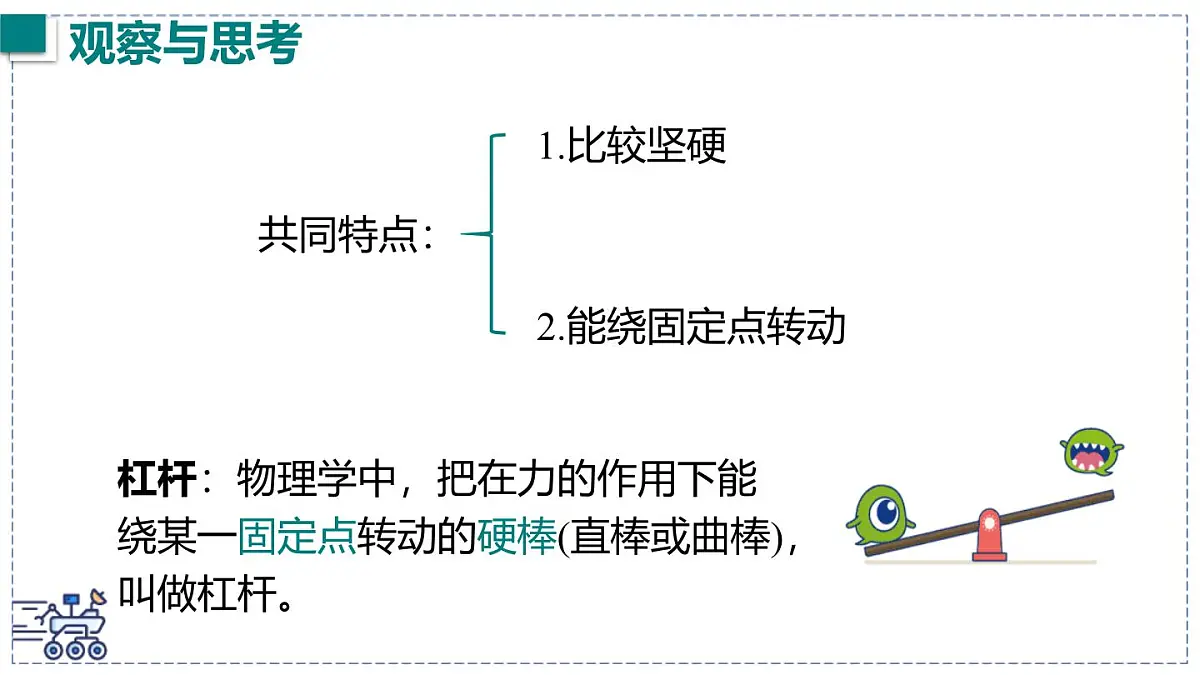

杠杆：物理学中，把在力的作用下能绕某一固定点转动的硬棒(直棒或曲棒)，叫做杠杆。

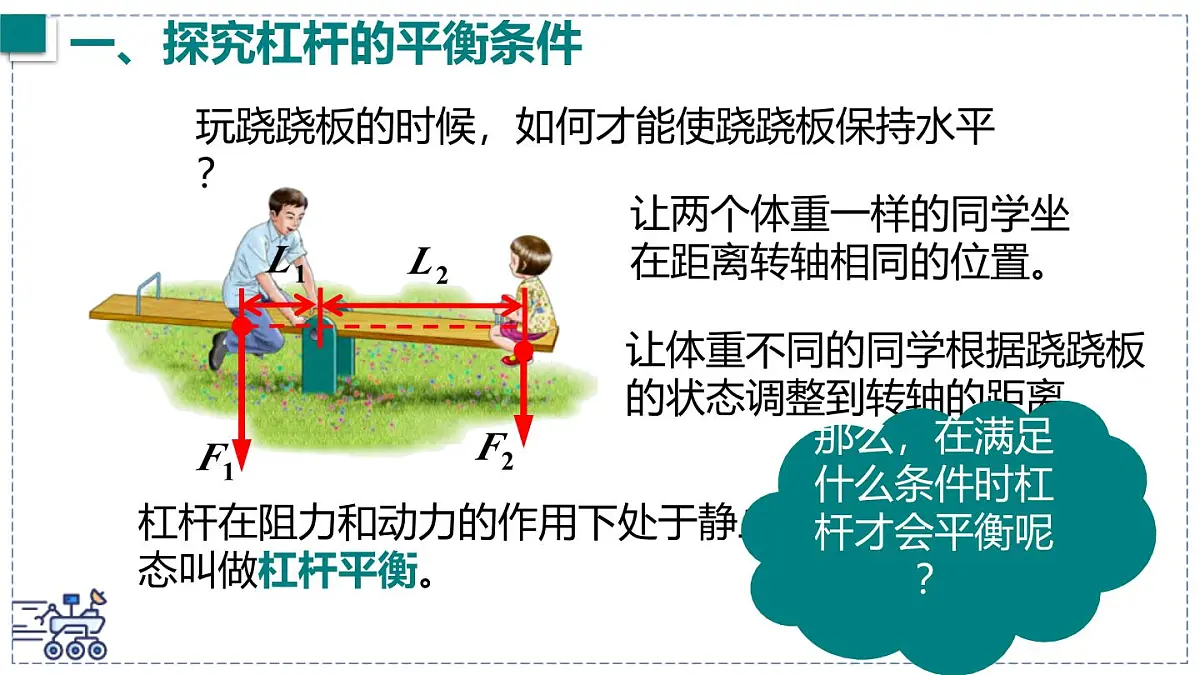

玩跷跷板的时候，如何才能使跷跷板保持水平？
让两个体重一样的同学坐在距离转轴相同的位置。
让体重不同的同学根据跷跷板的状态调整到转轴的距离。
杠杆在阻力和动力的作用下处于静止或匀速转动状态叫做杠杆平衡。
那么，在满足什么条件时杠杆才会平衡呢？

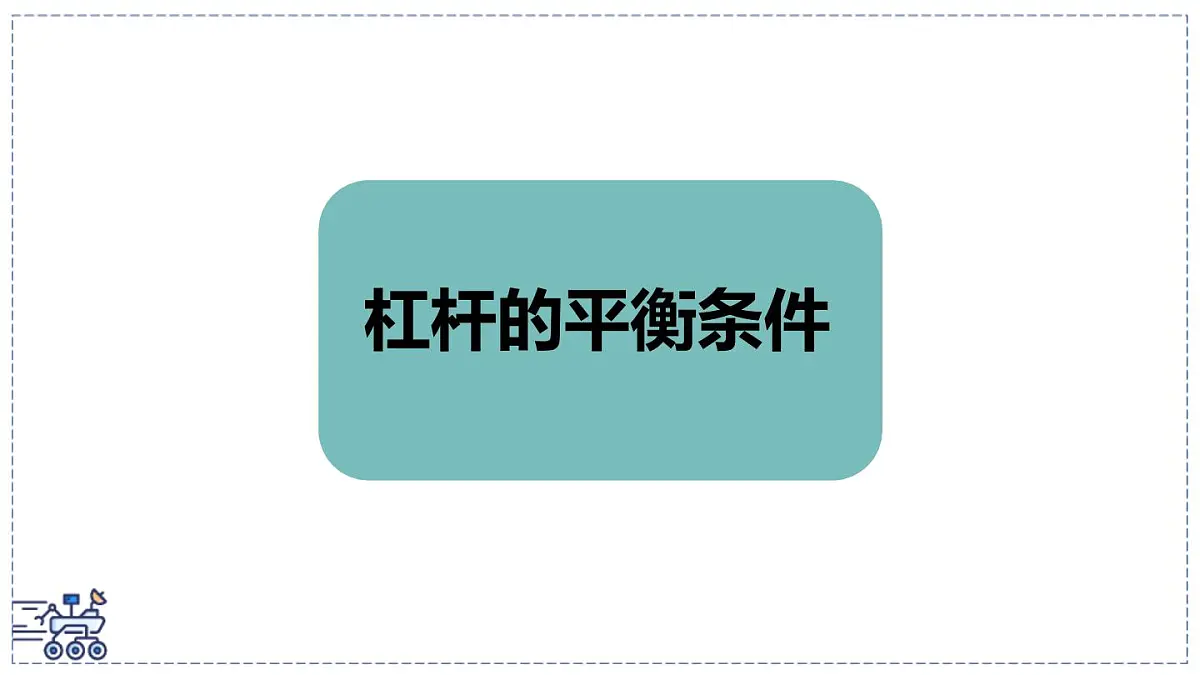

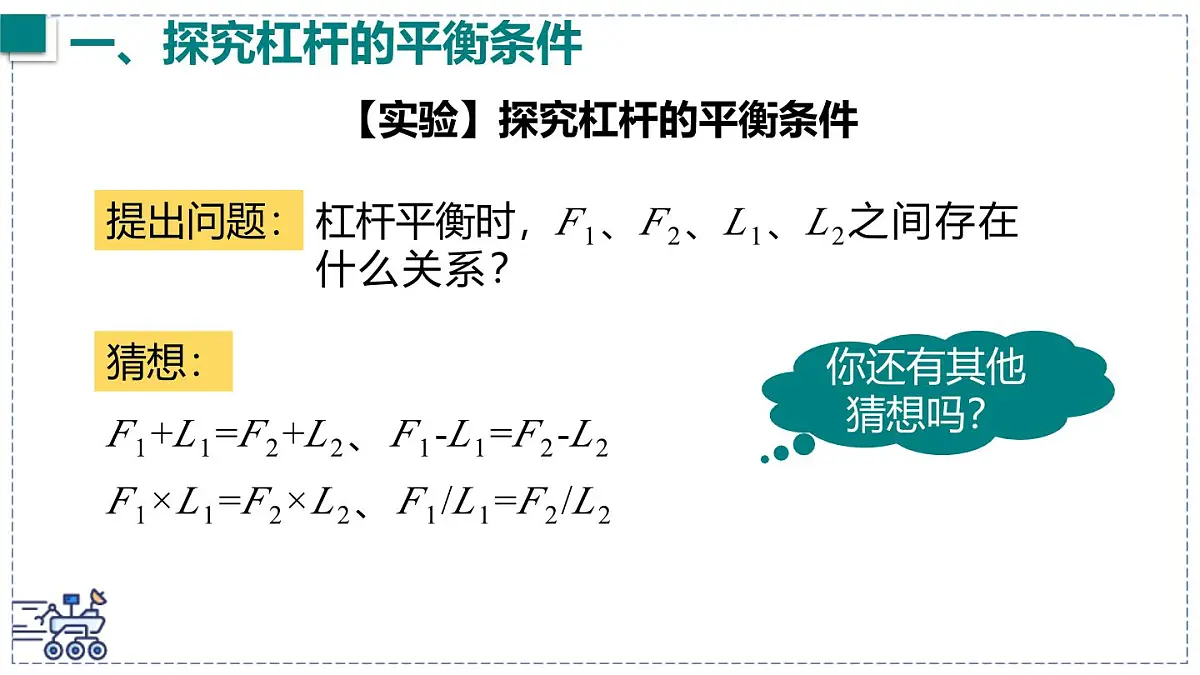

【实验】探究杠杆的平衡条件
杠杆平衡时，F1、F2、L1、L2之间存在什么关系？
F1+L1=F2+L2、F1-L1=F2-L2
F1×L1=F2×L2、F1/L1=F2/L2
我们使用带有等分刻度的均质尺代替跷跷板，用钩码代替人。在进行实验之前，如何将杠杆调节平衡？
如何改变F1和F2呢？如何改变L1和L2？
首先调节杠杆两端的平衡螺母，使杠杆处于水平平衡状态。接着在杠杆的两端分别挂上数量不同的钩码。改变钩码数量和它们离开O点的距离，使杠杆处于水平静止状态。
杠杆的平衡条件：动力×动力臂=阻力×阻力臂即： F1L1=F2L2
说一说你在实验过程中遇到的问题。
3.过支点向力的作用线作垂线
2.沿着力的方向画出力的作用线
【例题】画出图中杠杆各力的力臂
【课本例题】假如图中的大人重750N，小女孩重250N。当大人坐在与跷跷板转轴距离为0.5m处，小女孩应该坐在哪里才能使跷跷板水平平衡？
生活和生产中有许多不同的杠杆，请你画出下列杠杆的支点和力臂。
讨论：上面哪些杠杆省力，哪些杠杆费力，哪些杠杆既不省力也不费力？使用这些杠杆有什么好处呢？
动力臂大于阻力臂的杠杆
由 F1L1=F2L2 L1＞L2 F1＜F2
省力杠杆的特点：省力，费距离
由 F1L1=F2L2 L1＜L2 F1＞F2
动力臂小于阻力臂的杠杆
费力杠杆的特点：费力，省距离
动力臂等于阻力臂的杠杆
由 F1L1=F2L2 L1=L2 F1=F2
等臂杠杆的特点：不省力也不省距离
人体内许多部位的骨骼和肌肉组织也构成杠杆
给我一个支点，我可以撬起整个地球。——阿基米德
你认为在理论上阿基米德能做到吗？
把能绕某一固定点转动的硬棒 ( 直棒或曲棒 )
L1 ＞L2，F1＜ F2
L1 ＜L2 ，F1＞ F2
L1 =L2 ，F1= F2
1.如图所示，OB 是以O 点为支点的杠杆，F 是作用在杠杆B 端的力。图中线段AB 与力 F 的作用线在一条直线上，且OA⊥AB、AC⊥OB。线段_______（选填“OA”或“AC”）表示力 F 的力臂。
2.如图所示的四种情景中，所使用的杠杆属于费力杠杆的是（ ）
3.如图所示，用瓶起子开启瓶盖时可以抽象为一个杠杆，如果不计自重，在图中，能正确表示瓶起子工作示意图的是（　　）
4.如图所示，重力为G 的均匀木棒竖直悬于O 点，在其下增施一始终垂直于木棒的拉力F ，让木棒匀速转到图中虚线所示位置，在转动的过程中（　　）
A.动力臂逐渐变大B.阻力臂逐渐变小C.动力F 保持不变D.动力F 逐渐增大
5.园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴靠近，这样做的目的是为了（ ）A.增大阻力臂，减小动力移动的距离B.减小动力臂，减小动力移动的距离C.增大动力臂，省力D.减小阻力臂，省力
6.一位泰山挑山工用一根长1.8 m 的扁担挑起货物，如图为扁担示意图，若在扁担的A端挂 200 N 的物体，B端挂 300 N 的物体，挑起重物时使扁担水平平衡，则挑山工肩膀需顶在距A端_________m 远的位置（不计扁担的重力）。
7．如图，在B点施加一个最小力F1，使杠杆在此位置平衡，请画出最小力F1的示意图，并标出阻力臂L2。
