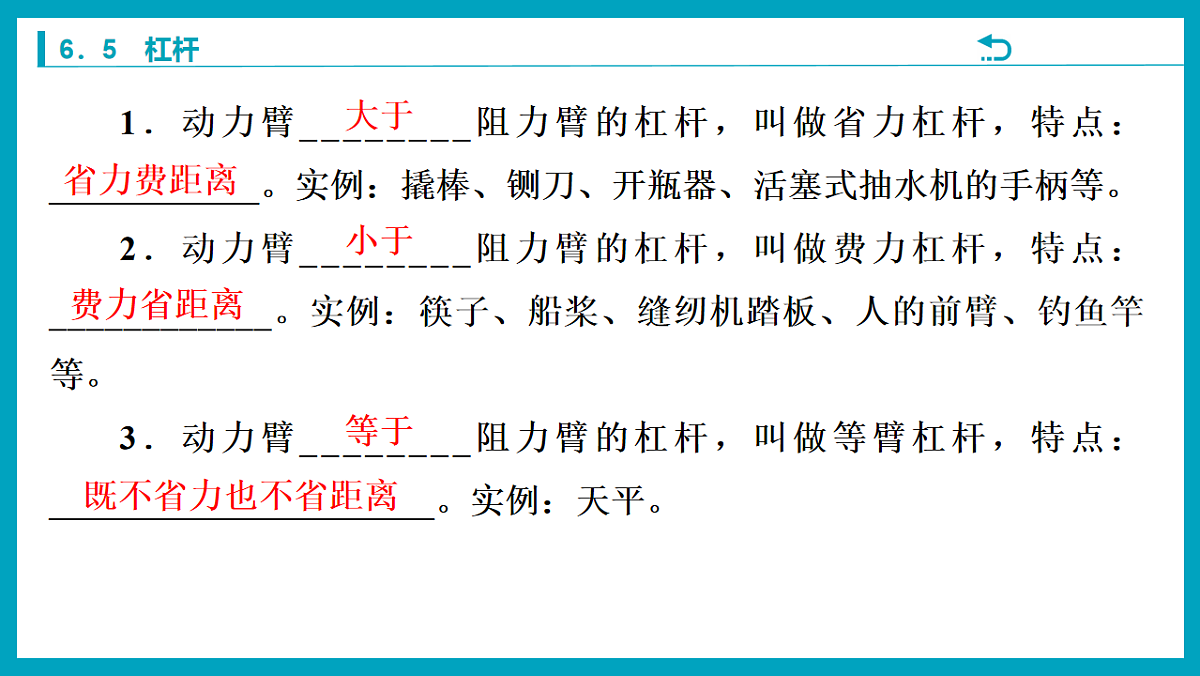

1．动力臂________阻力臂的杠杆，叫做省力杠杆，特点：____________。实例：撬棒、铡刀、开瓶器、活塞式抽水机的手柄等。2．动力臂________阻力臂的杠杆，叫做费力杠杆，特点：____________。实例：筷子、船桨、缝纫机踏板、人的前臂、钓鱼竿等。3．动力臂________阻力臂的杠杆，叫做等臂杠杆，特点：______________________。实例：天平。

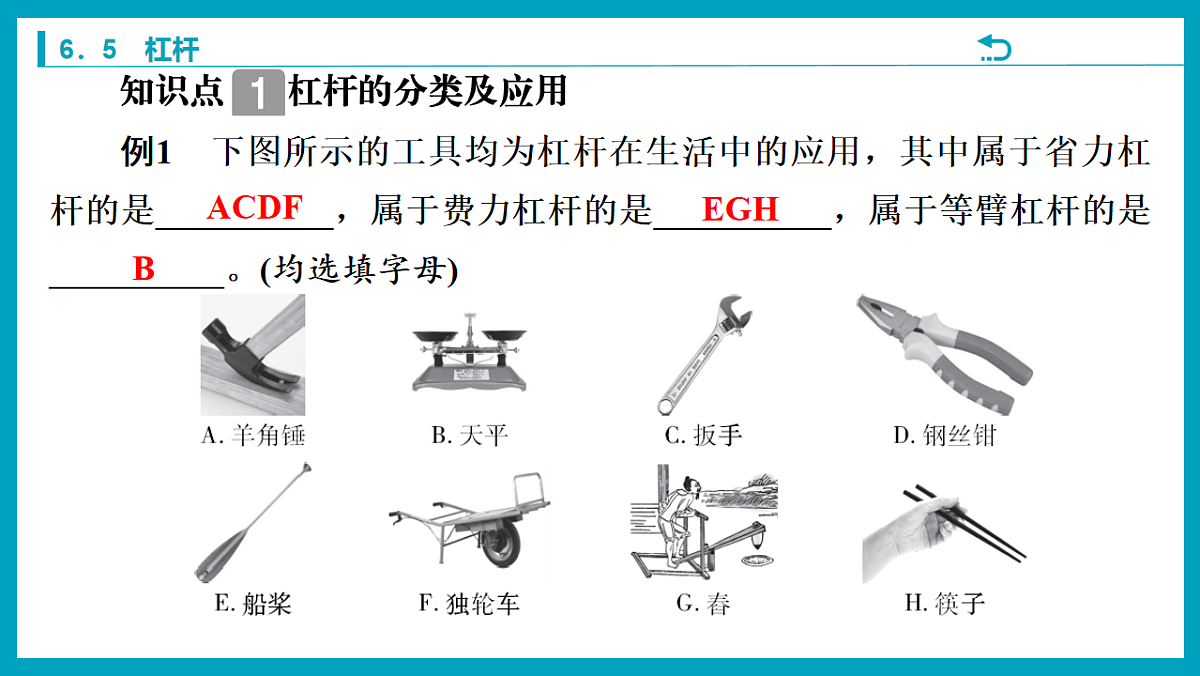

知识点 杠杆的分类及应用例1　下图所示的工具均为杠杆在生活中的应用，其中属于省力杠杆的是__________，属于费力杠杆的是__________，属于等臂杠杆的是__________。(均选填字母)

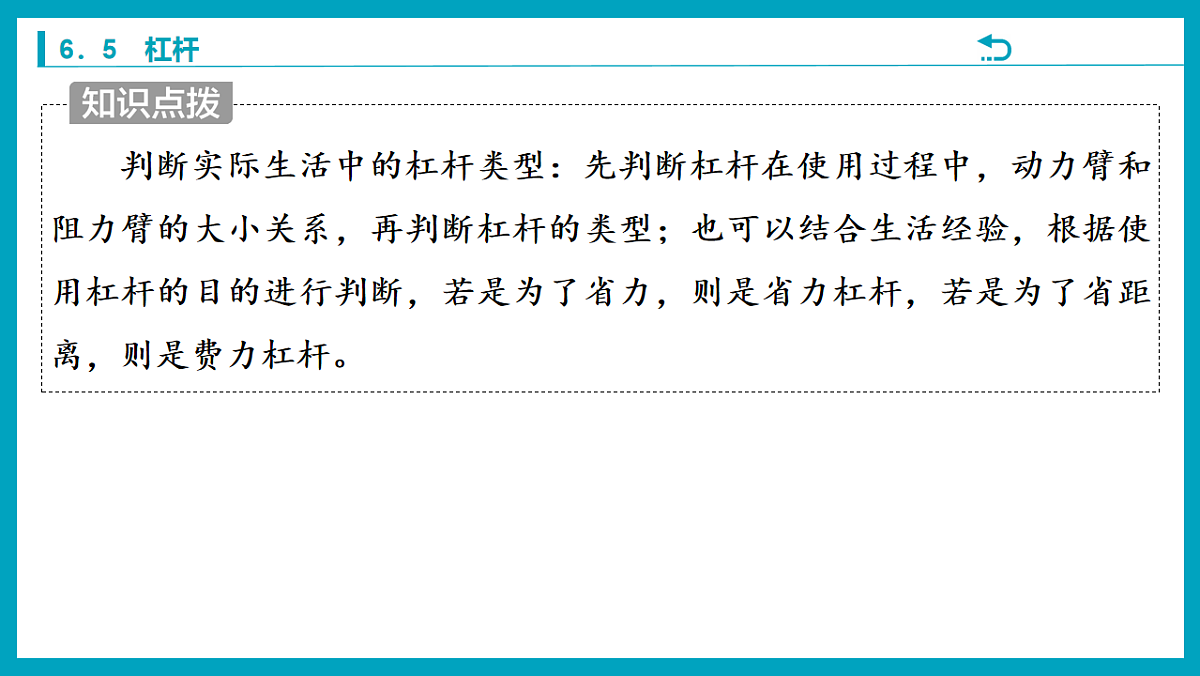

判断实际生活中的杠杆类型：先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断杠杆的类型；也可以结合生活经验，根据使用杠杆的目的进行判断，若是为了省力，则是省力杠杆，若是为了省距离，则是费力杠杆。

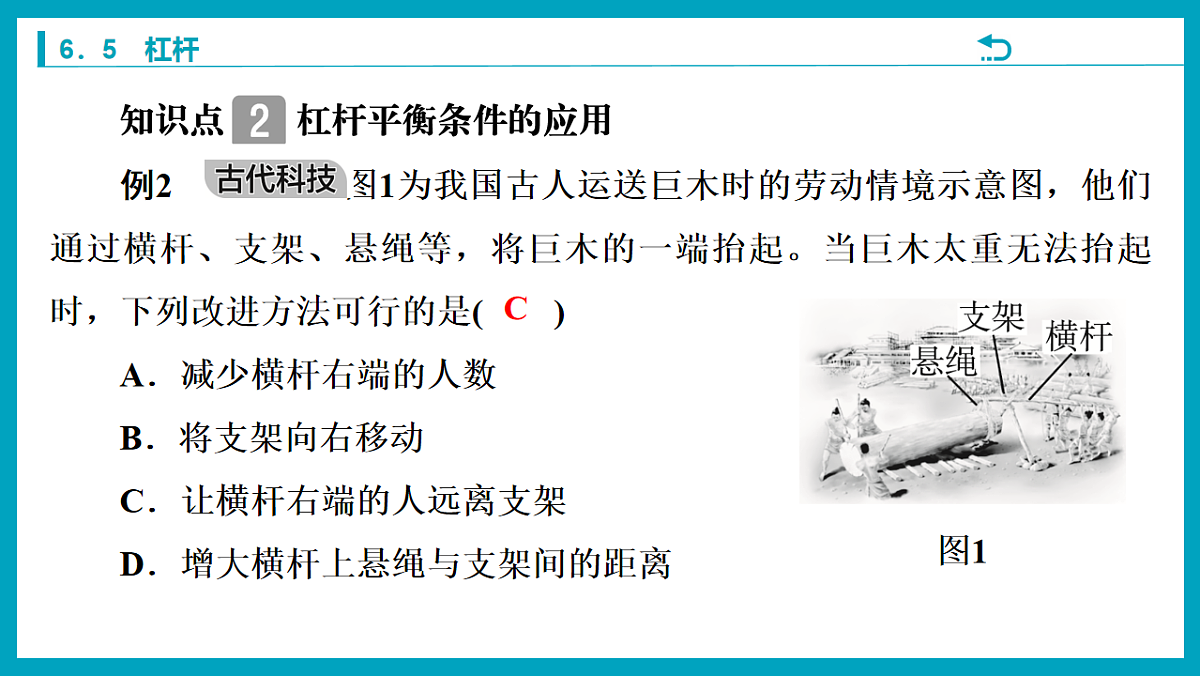

知识点 杠杆平衡条件的应用例2　 图1为我国古人运送巨木时的劳动情境示意图，他们通过横杆、支架、悬绳等，将巨木的一端抬起。当巨木太重无法抬起时，下列改进方法可行的是(　　)A．减少横杆右端的人数 B．将支架向右移动C．让横杆右端的人远离支架 D．增大横杆上悬绳与支架间的距离

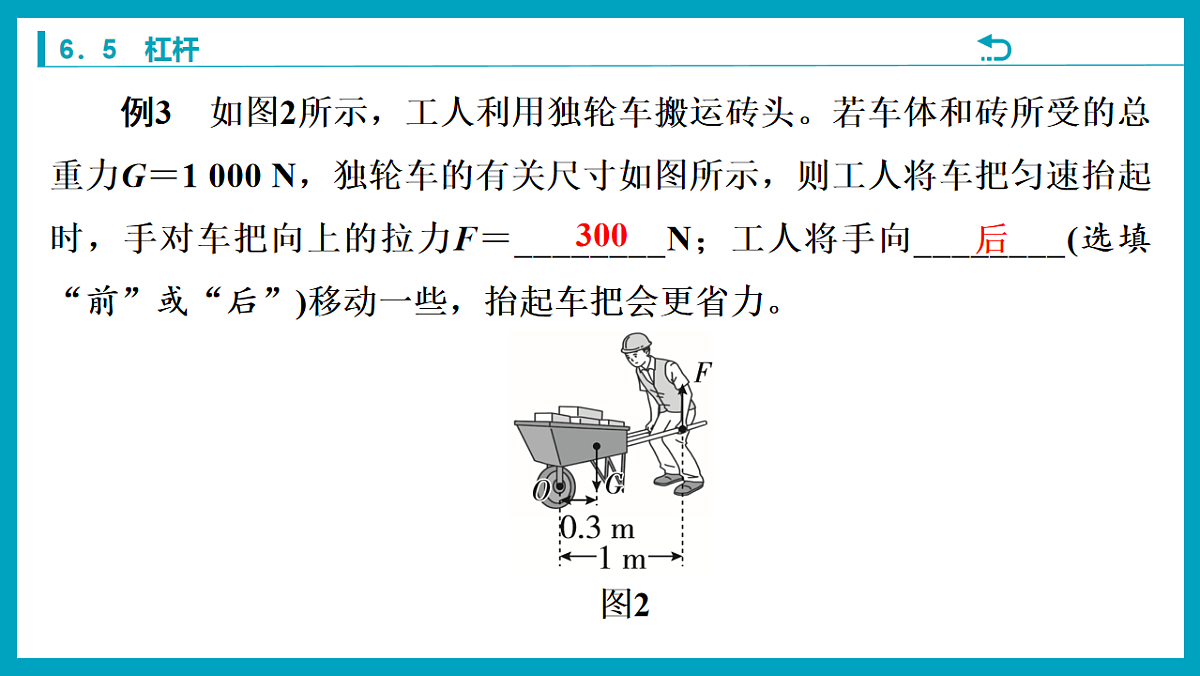

例3　如图2所示，工人利用独轮车搬运砖头。若车体和砖所受的总重力G＝1 000 N，独轮车的有关尺寸如图所示，则工人将车把匀速抬起时，手对车把向上的拉力F＝________N；工人将手向________(选填“前”或“后”)移动一些，抬起车把会更省力。
知识点 杠杆的最小动力作图例4　如图3所示，用一根细绳将杠杆AOB悬挂起来，并在B处挂一重物G，欲在杠杆上施加一最小动力F，使其在图示位置平衡，请作出该最小动力F的示意图及其力臂L。
最小动力的画法：①确定动力作用点，即杠杆上距离支点最远的点(或已确定的点)；②连接支点和动力作用点，所得线段即为最长力臂；③根据动力与阻力“异侧同向，同侧反向”的原则，判断出最小动力的方向，过动力作用点作最长力臂的垂线，标上箭头，即为最小动力。
1．(知识点1)人体中有很多结构可简化为杠杆。如图4所示，用手拿起物体时，桡骨在肱二头肌的收缩牵引下绕肘关节转动，这是一种________(选填“省力”“费力”或“等臂”)杠杆，此过程中肱二头肌收缩的距离________(选填“大于”“等于”或“小于”)手移动的距离。请你写出一种生活中用到的同类型的杠杆：__________________。
2．(知识点2)杆秤是我国传统的称量工具。如图5所示，OA＝8 cm，秤砣的质量m＝0.2 kg，不挂重物和秤砣时，手提提纽，杆秤恰好水平平衡。用杆秤称鱼，当OB＝40 cm时，杆秤再次水平平衡，则鱼的质量为(　　)A．0.4 kg B．0.6 kg C．0.8 kg D．1 kg
3．(知识点2)图6是《天工开物》中记载的我国传统提水工具“桔槔”，将绳子系在一根直的轻质硬棒的O点作为支点，A端挂有重50 N的石块，B端挂有重20 N的空桶，OA长 1.2 m，OB长0.6 m。使用时，人在B端拉绳，为放下空桶，人向下拉绳的力至少为________N；装满重100 N 的水后，人需要________(选填“向上”或“向下”)拉绳，拉绳的力至少为________N。
4．(知识点3)(2025凉山州)如图7甲所示，人们用盘子夹可以既方便又安全地取出蒸食物的盘子。盘子夹的一侧可简化为图乙所示的杠杆，O为支点。请在图乙中画出作用在A点的最小动力F1的示意图及其力臂L1。
参考答案：新知概要1．大于　省力费距离　2. 小于　费力省距离 3．等于　既不省力也不省距离知识精练例1　ACDF　EGH　B 例2　C 例3　300　后例4　如答图1所示
