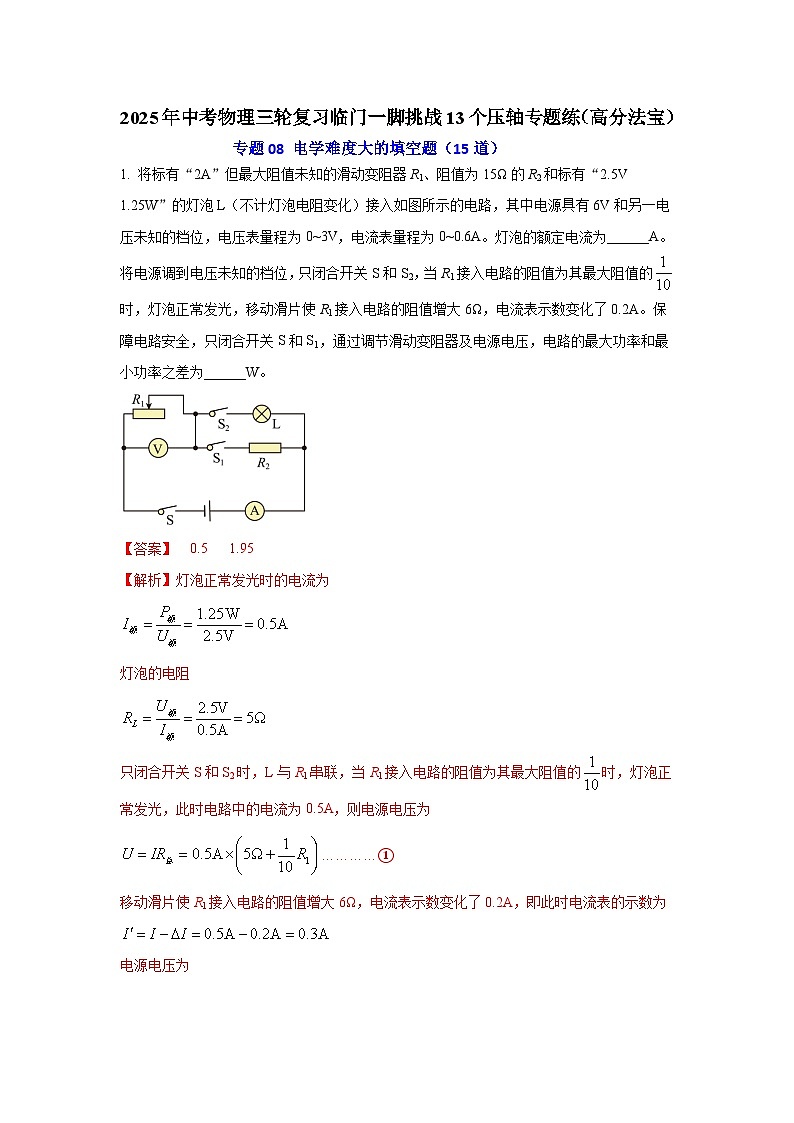

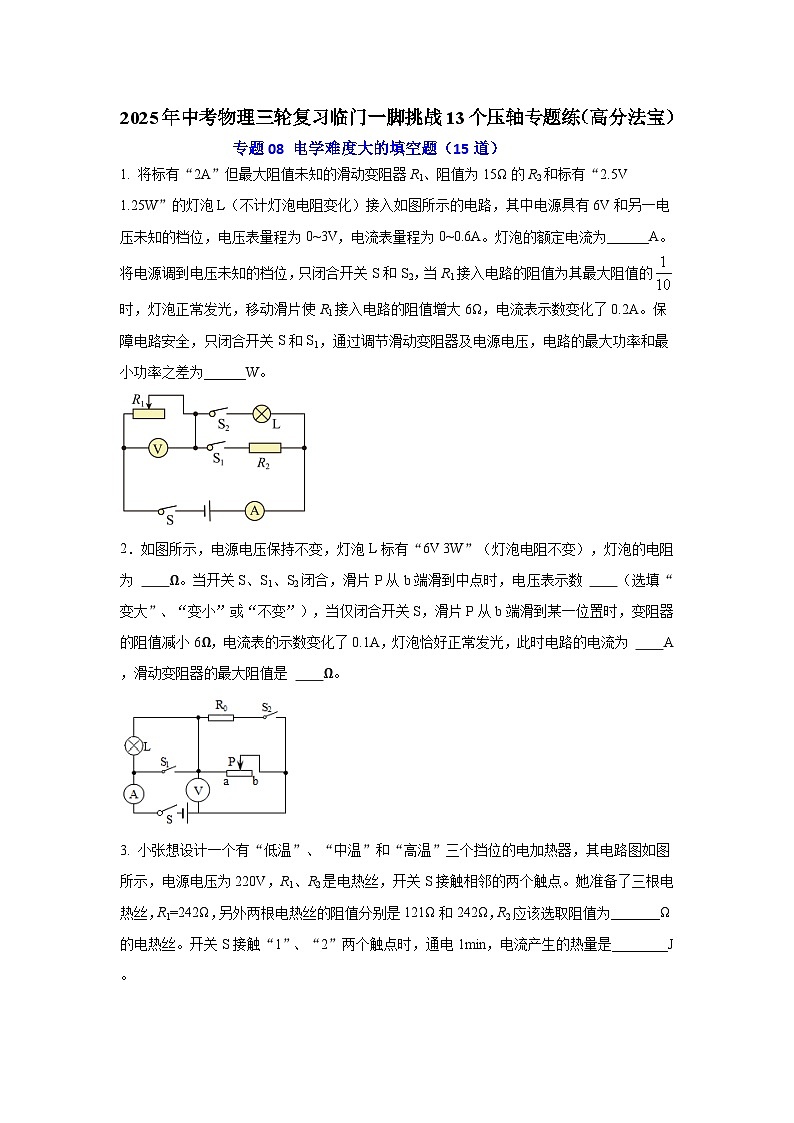

1. 将标有“2A”但最大阻值未知的滑动变阻器R1、阻值为15Ω的R2和标有“2.5V 1.25W”的灯泡L（不计灯泡电阻变化）接入如图所示的电路，其中电源具有6V和另一电压未知的档位，电压表量程为0~3V，电流表量程为0~0.6A。灯泡的额定电流为______A。将电源调到电压未知的档位，只闭合开关S和S2，当R1接入电路的阻值为其最大阻值的时，灯泡正常发光，移动滑片使R1接入电路的阻值增大6Ω，电流表示数变化了0.2A。保障电路安全，只闭合开关S和S1，通过调节滑动变阻器及电源电压，电路的最大功率和最小功率之差为______W。
【答案】 0.5 1.95
【解析】灯泡正常发光时的电流为
灯泡的电阻
只闭合开关S和S2时，L与R1串联，当R1接入电路的阻值为其最大阻值的时，灯泡正常发光，此时电路中的电流为0.5A，则电源电压为
…………①
移动滑片使R1接入电路的阻值增大6Ω，电流表示数变化了0.2A，即此时电流表的示数为

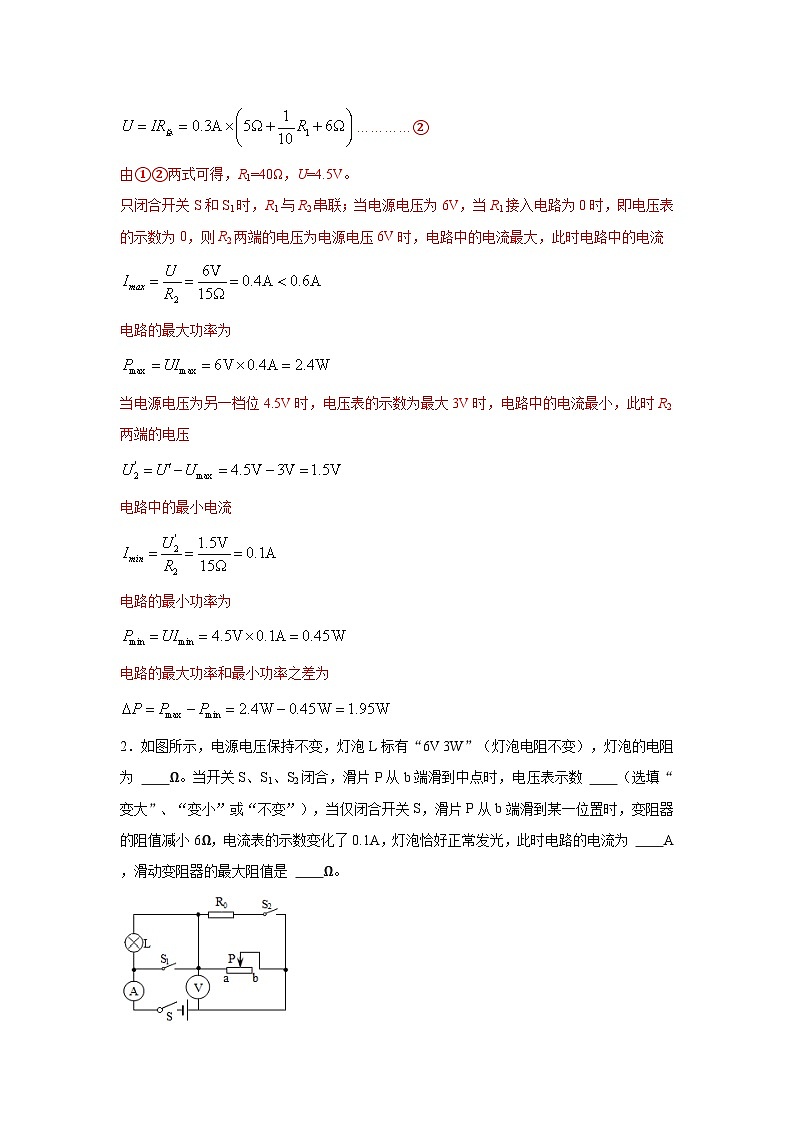

电源电压为
…………②
由①②两式可得，R1=40Ω，U=4.5V。
只闭合开关S和S1时，R1与R2串联；当电源电压为6V，当R1接入电路为0时，即电压表的示数为0，则R2两端的电压为电源电压6V时，电路中的电流最大，此时电路中的电流
电路的最大功率为
当电源电压为另一档位4.5V时，电压表的示数为最大3V时，电路中的电流最小，此时R2两端的电压
电路中的最小电流
电路的最小功率为
电路的最大功率和最小功率之差为
2．如图所示，电源电压保持不变，灯泡L标有“6V 3W”（灯泡电阻不变），灯泡的电阻为 Ω。当开关S、S1、S2闭合，滑片P从b端滑到中点时，电压表示数 （选填“变大”、“变小”或“不变”），当仅闭合开关S，滑片P从b端滑到某一位置时，变阻器的阻值减小6Ω，电流表的示数变化了0.1A，灯泡恰好正常发光，此时电路的电流为 A，滑动变阻器的最大阻值是 Ω。

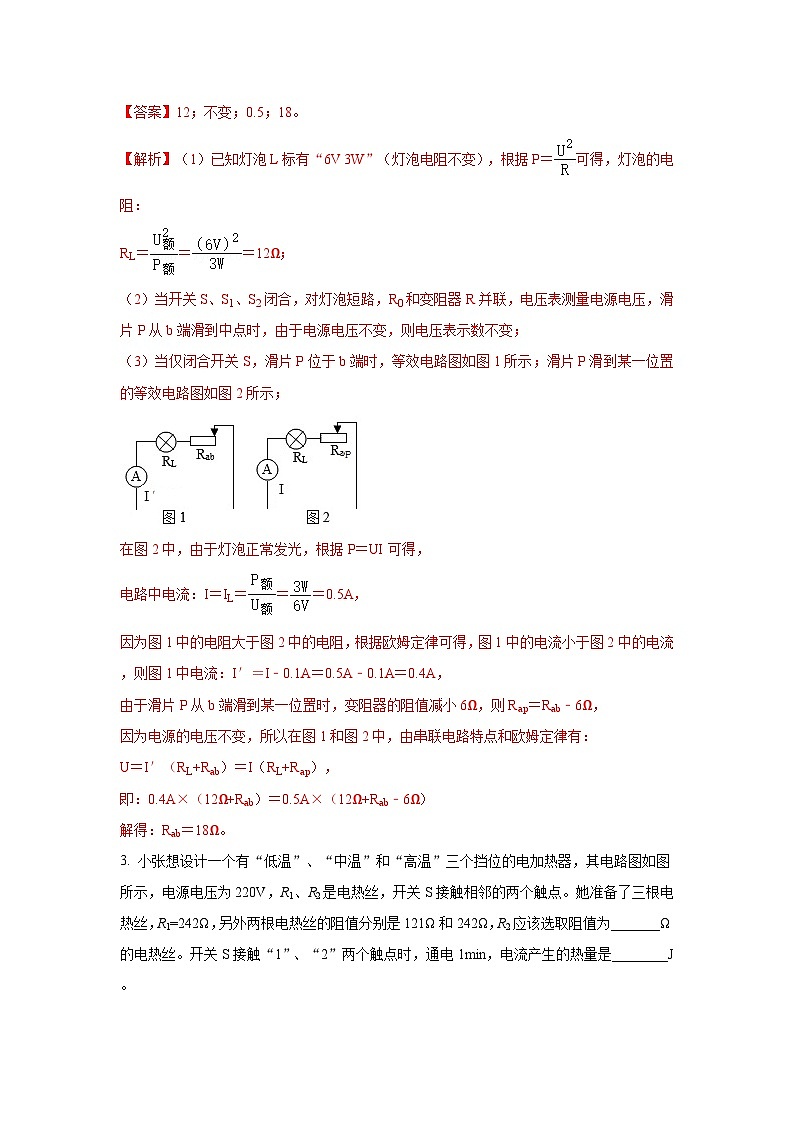

【答案】12；不变；0.5；18。
【解析】（1）已知灯泡L标有“6V 3W”（灯泡电阻不变），根据P＝可得，灯泡的电阻：
RL＝＝＝12Ω；
（2）当开关S、S1、S2闭合，对灯泡短路，R0和变阻器R并联，电压表测量电源电压，滑片P从b端滑到中点时，由于电源电压不变，则电压表示数不变；
（3）当仅闭合开关S，滑片P位于b端时，等效电路图如图1所示；滑片P滑到某一位置的等效电路图如图2所示；
在图2中，由于灯泡正常发光，根据P＝UI可得，
电路中电流：I＝IL＝＝＝0.5A，
因为图1中的电阻大于图2中的电阻，根据欧姆定律可得，图1中的电流小于图2中的电流，则图1中电流：I′＝I﹣0.1A＝0.5A﹣0.1A＝0.4A，
由于滑片P从b端滑到某一位置时，变阻器的阻值减小6Ω，则Rap＝Rab﹣6Ω，
因为电源的电压不变，所以在图1和图2中，由串联电路特点和欧姆定律有：
U＝I′（RL+Rab）＝I（RL+Rap），
即：0.4A×（12Ω+Rab）＝0.5A×（12Ω+Rab﹣6Ω）
解得：Rab＝18Ω。

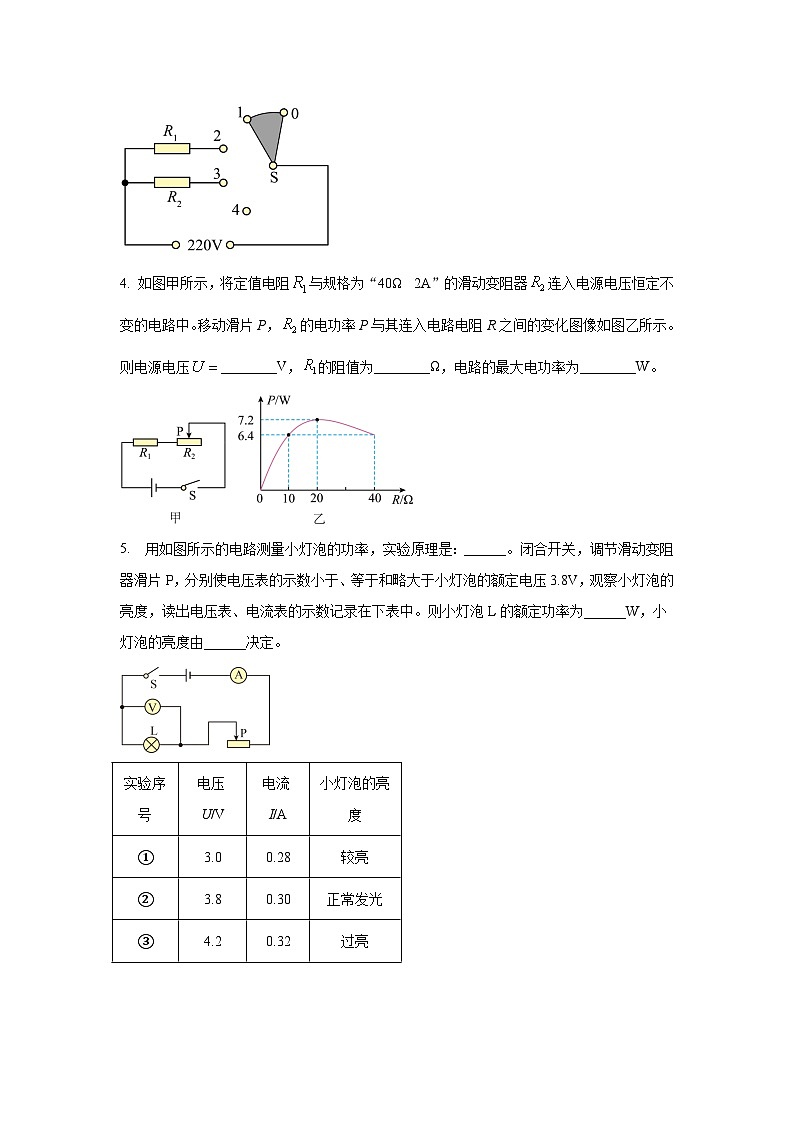

3. 小张想设计一个有“低温”、“中温”和“高温”三个挡位的电加热器，其电路图如图所示，电源电压为220V，R1、R2是电热丝，开关S接触相邻的两个触点。她准备了三根电热丝，R1=242Ω，另外两根电热丝的阻值分别是121Ω和242Ω，R2应该选取阻值为_______Ω的电热丝。开关S接触“1”、“2”两个触点时，通电1min，电流产生的热量是________J。
【答案】 121 1.2×104
【解析】由电路图可知，开关S接触3、0两个触点时，电路为R2的简单电路；开关S接触2、3两个触点时，R1与R2并联；开关S接触1、2两个触点时，电路为R1的简单电路；因并联电路中总电阻小于任何一个分电阻，由可知，开关S接触2、3两个触点时，为高温挡；由于电加热器有“低温”、“中温”和“高温”三个挡位，所以R1与R2的阻值应该不同，所以R2应该选取阻值为121Ω。
开关S接触“1”、“2”两个触点时，电路为R1的简单电路，通电1min，电流产生的热量
4. 如图甲所示，将定值电阻与规格为“40Ω 2A”的滑动变阻器连入电源电压恒定不变的电路中。移动滑片P，的电功率P与其连入电路电阻R之间的变化图像如图乙所示。则电源电压________V，的阻值为________Ω，电路的最大电功率为________W。
【答案】 24V 20Ω 14.4
【解析】由图乙知，当R2=10Ω时，P2=6.4W，由P=I2R得
同理，当R2=20Ω时，P2=7.2W，由P=I2R得
根据电源电压不变建立等式有
解得R1=20Ω
将R1=20Ω代入上式左边或者右边即得，U总=24V
当R1=R2=20Ω时，R1有最大功率，此时据图乙知R2也有最大功率，故电路最大功率为
P总= P1+P2=7.2 W+7.2 W =14.4W
5. 用如图所示的电路测量小灯泡的功率，实验原理是：______。闭合开关，调节滑动变阻器滑片P，分别使电压表的示数小于、等于和略大于小灯泡的额定电压3.8V，观察小灯泡的亮度，读出电压表、电流表的示数记录在下表中。则小灯泡L的额定功率为______W，小灯泡的亮度由______决定。
【答案】 1.14 实际功率
【解析】如图所示，用电流表测量通过小灯泡的电流，通过电压表测量小灯泡两端的电压，则根据可以测量出小灯泡的实际功率。
根据第②数据可知，小灯泡正常发光，小灯泡L的额定功率为
实际功率比较大时，相同的时间内，更多的电能转化为光能，小灯泡更亮，故小灯泡的亮度由小灯泡的实际功率决定的。

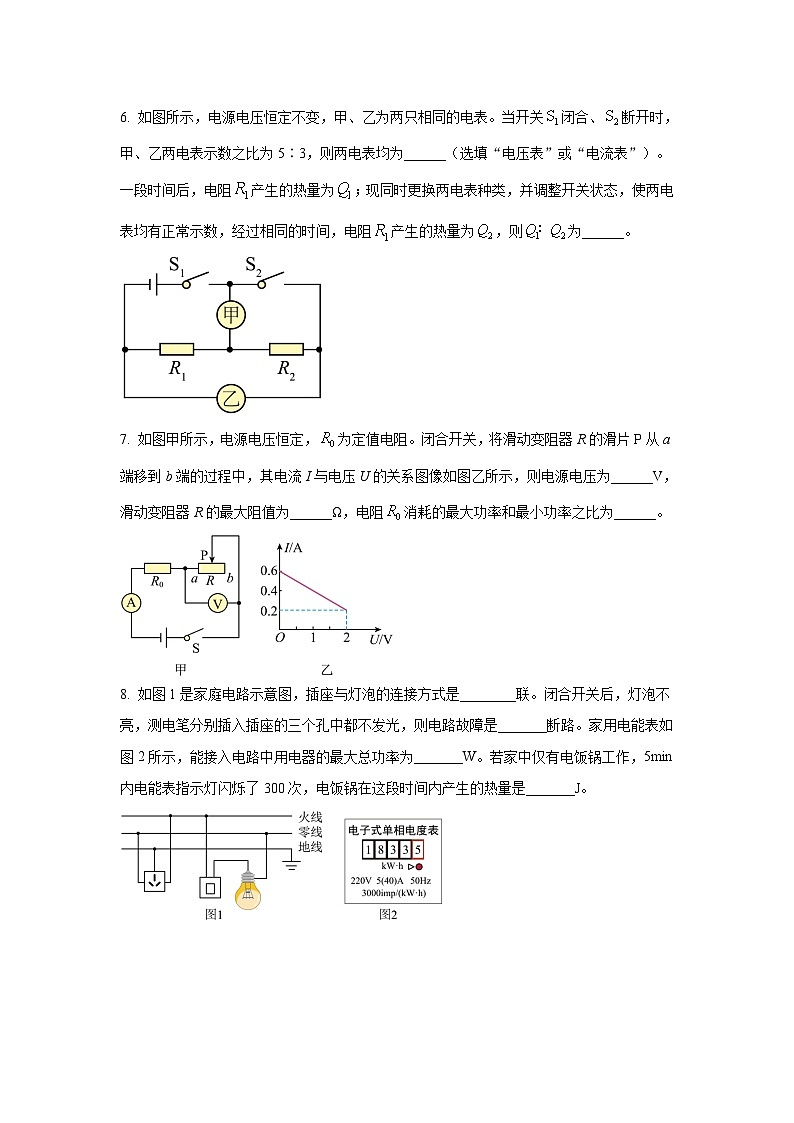

6. 如图所示，电源电压恒定不变，甲、乙为两只相同的电表。当开关闭合、断开时，甲、乙两电表示数之比为5∶3，则两电表均为______（选填“电压表”或“电流表”）。一段时间后，电阻产生的热量为；现同时更换两电表种类，并调整开关状态，使两电表均有正常示数，经过相同的时间，电阻产生的热量为，则为______。
【答案】 电流表 25∶9
【解析】因电压表并联在电路中，其内阻较大，在电路中相当于断路，若两表都是电压表，则电路当开关闭合、断开时，电压表串联在电路中，不符合题意，故两个电表都是电流表，此时两电阻并联，甲测干路电流，乙测R2支路电流。由并联电路电流特点可知，通过两电阻的电流之比
由可知，两电阻之比
经过时间t后，电阻产生的热量
现同时更换两电表种类，即两电表都更换为电压表，两个开关都闭合，R1、R2串联，甲测R2两端电压，乙测电源电压，电路中电流为
经过时间t后，电阻产生的热量
则
7. 如图甲所示，电源电压恒定，为定值电阻。闭合开关，将滑动变阻器R的滑片P从a端移到b端的过程中，其电流I与电压U的关系图像如图乙所示，则电源电压为______V，滑动变阻器R的最大阻值为______Ω，电阻消耗的最大功率和最小功率之比为______。
【答案】 3 10
【解析】根据电路图可知，和R串联，电流表测量电路中电流，电压表测量R两端电压；当滑动变阻器R的滑片P滑到b端时，变阻器R阻值最大，电路中的电流最小，是0.2A，电压是2V，变阻器R的最大阻值是
当滑动变阻器R的滑片P滑到a端时，电路中只有，变阻器阻值最小，电路中的电流最大，是0.6A，电压是0V，电源电压为
联立①②解得
根据
可知，电阻消耗的最大功率和最小功率取决于电路中电流的最大值和最小值，所以电阻消耗的最大功率和最小功率之比为
8. 如图1是家庭电路示意图，插座与灯泡的连接方式是________联。闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，则电路故障是_______断路。家用电能表如图2所示，能接入电路中用电器的最大总功率为_______W。若家中仅有电饭锅工作，5min内电能表指示灯闪烁了300次，电饭锅在这段时间内产生的热量是_______J。
【答案】 并 保险丝 8800 3.6×105
【解析】由题图1可知，插座与灯泡互不影响，故它们的连接方式是并联。
由图1可知，若火线上的保险丝断路，则电路中没有电流，测电笔测任何位置均不发光。
由图2可知，该电能表能接入电路中用电器的最大总功率为
图2中电能表常数3000imp/kW·h表示每消耗1kW·h的电能，电能表指示灯闪烁3000次，所以当指示灯闪烁了300次，电饭煲消耗的电能即这段时间内产生的热量为
9. 一款电热水龙头的简化电路如图甲所示，表格是它铭牌上的参数。电源电压恒定不变，和为发热电阻，当开关S、均闭合时，通电20s电热水龙头产生的热量是_____J。电阻和的阻值之比是_______。
【答案】 44000 1∶4
【解析】由图甲知，两个开关都闭合时，两个电阻并联在电路中，电路的总电阻较小，据知，电路的总功率较大，是高温挡；开关S闭合，S1断开时，电路中只有R2工作，电路的电阻较大，据知，电路的总功率较小，是低温挡。两个开关都闭合时，通电20s，电热水龙头产生的热量
R2的阻值
高温挡时，R1消耗的电功率
P1=P高温-P低温=2200W-440W=1760W
R1的阻值
所以R1和R2的阻值之比
10. 如图甲所示的电路，电源电压为12V且保持不变，为阻值未知的定值电阻，图乙是小灯泡L和定值电阻的电流随它们两端电压变化的图像。当同时闭合开关、和时，小灯泡L的实际功率为P，定值电阻的功率为，则______；当闭合开关、断开开关和时，小灯泡的实际功率为0.6W，此时灯丝电阻为R，则______。
【答案】 4∶3 1∶5
【解析】当同时闭合开关S1​、S2​和S3​时，灯泡L与定值电阻R1​并联，并联电路中各支路两端的电压相等，且电源电压U=12V，所以，由图象可知，通过灯泡的电流IL​=0.8A，通过R1​的电流I1​=0.6A，则灯泡L的实际功率
定值电阻R1​的功率
所以
当闭合开关S1​、断开开关S2​和S3​时，灯泡L与定值电阻R2​串联，串联电路中各处的电流相等，由图乙可得UL=2V时，通过灯泡的电流为IL=0.3A，此时灯泡的实际功率PL​=0.6W，所以，由可得，此时灯泡的电阻
灯泡L与定值电阻R2​串联，R2​两端的电压为
串联电路中各处的电流相等，R2​的阻值为
所以
R：R2​=Ω：Ω=1：5
11. 如图所示电路中，电源两端电压恒为6V，小灯泡L标有“4V 2W”，滑动变阻器R标有“20Ω 1.5A”，电流表量程为0~0.6A，电压表量程为0~3V，电路工作时不考虑灯丝电阻变化，并保证电路安全，闭合开关S，滑片P向左滑动时，电压表示数___________（选填“变大”“变小”或“不变”）；滑动变阻器接入电路的阻值范围为___________Ω。
【答案】 变小 4-8
【解析】根据电路图可知，小灯泡与滑动变阻器串联，电压表测滑动变阻器的电压，当滑片P向左滑动时，滑动变阻器接入电路的阻值变小，则整个电路的电阻变小，根据欧姆定律可知，电路的电流变大，电路工作时不考虑灯丝电阻变化，则灯泡两端的电压变大，由串联电路的电压规律可知，电压表示数变小。
由于小灯泡L标有“4V 2W”，所以小灯泡L的额定电流为
电流表可以正常工作，电压表可以正常工作，根据可得，小灯泡的电阻为
当电路中的电流为灯泡的额定电流时，滑动变阻器两端的电压最小，则有
此时滑动变阻器接入电路的阻值为
当电压表的示数为3V时，电路安全，此时电路的电流为
此时滑动变阻器接入电路的阻值为
滑动变阻器接入电路的阻值范围为4-8Ω。
12. 电饭煲是常用的家用电器，它是利用电流的___________效应工作的。某品牌电饭煲有“加热”和“保温”两挡功能，简化电路如图，。当该电饭煲处于“加热”挡工作10min，其消耗的电能是___________J。
【答案】 热 6×105
【解析】电饭煲工作时将电能转化为内能，是利用电流的热效应工作的。
由图得，当两开关均闭合时，两电阻并联，电路电阻小，电功率大，为加热挡；当只闭合S1，只有电阻R1工作，电路电阻大，电功率小，为保温挡。当该电饭煲处于“加热”挡工作10min，其消耗的电能是
13. 在甲图所示的电路中，闭合开关，再闭合开关，电流表的示数变大，此时两电流表指针都指在刻度盘的中央，均如乙图所示，则通过的电流为_________A，_________，在相同时间内两电阻产生的热量之比_________。
【答案】 1.2 1∶4 4∶1
【解析】图甲中，闭合开关，则电路R2的简单电路，两个电流表都测通过R2的电流；再闭合开关，则R1、R2并联，A2测通过R2的电流，示数不变，A1测干路电流，由并联电路电流特点可知，A1示数大于A2示数，因此A1使用的大量程，分度值为0.1A，示数为1.5A，即干路电流为
A2使用的小量程，分度值为0.02A，示数为0.3A，则通过的电流为
由欧姆定律可知，两电阻的阻值之比
由可得在相同时间内两电阻产生的热量之比
14. 如图所示，电源电压不变，电流表的量程为，定值电阻，，为滑动变阻器，其最大阻值为50，滑动变阻器的滑片在b端时，电流表的读数为，则电源电压为______，在保证电路安全的情况下，滑动变阻器的功率范围为______。
【答案】 24 3.6W~4.8W
【解析】变阻器的最大阻值为50，滑动变阻器的滑片在端时，电路的总电阻为
电流表的读数为，电源电压为
根据可知，变阻器的功率可表示为
当时，变阻器的功率最大，为
根据串联电路电流规律可知，变阻器的功率可表示为
故变阻器的功率是关于电流的二次函数，由数学知识可知，当电流为电路中的最大电流0.6A时，变阻器的功率最小，为
故变阻器的功率范围为3.6W~4.8W。
15. 如图甲所示的电路中电源电压不变，小灯泡L的额定电压为24V，当把滑片P滑到最左端时，小灯泡恰好正常发光。图乙为通过灯泡L的电流与其两端电压的关系，当小灯泡正常发光时灯丝的电阻为______Ω。调节滑动变阻器R，当其连入电路的阻值是______Ω时，小灯泡的实际功率为3.6W。

【答案】 60 40
【解析】由图可知，当滑动变阻器滑动到最左端时，滑动变阻器被短路，小灯泡正常发光，此时小灯泡两端电压等于电源电压，即U额=U总=24V
正常发光时的电流为0.4A，根据得，小灯泡正常发光时灯丝的电阻为
由图乙知，当小灯泡的实际功率为3.6W，根据可得，此时小灯泡两端的电压为12V。电流为0.3A，由图甲可知，小灯泡与滑动变阻器串联，根据串联电路分压特点，可知滑动变阻器两端电压为
由可得，滑动变阻器R连入电路的阻值为
实验序号
电压U/V
电流I/A
小灯泡的亮度
①
3.0
0.28
较亮
②
3.8
0.30
正常发光
③
4.2
0.32
过亮
额定电压
220V
额定功率
高温挡
2200W
低温挡
440W
