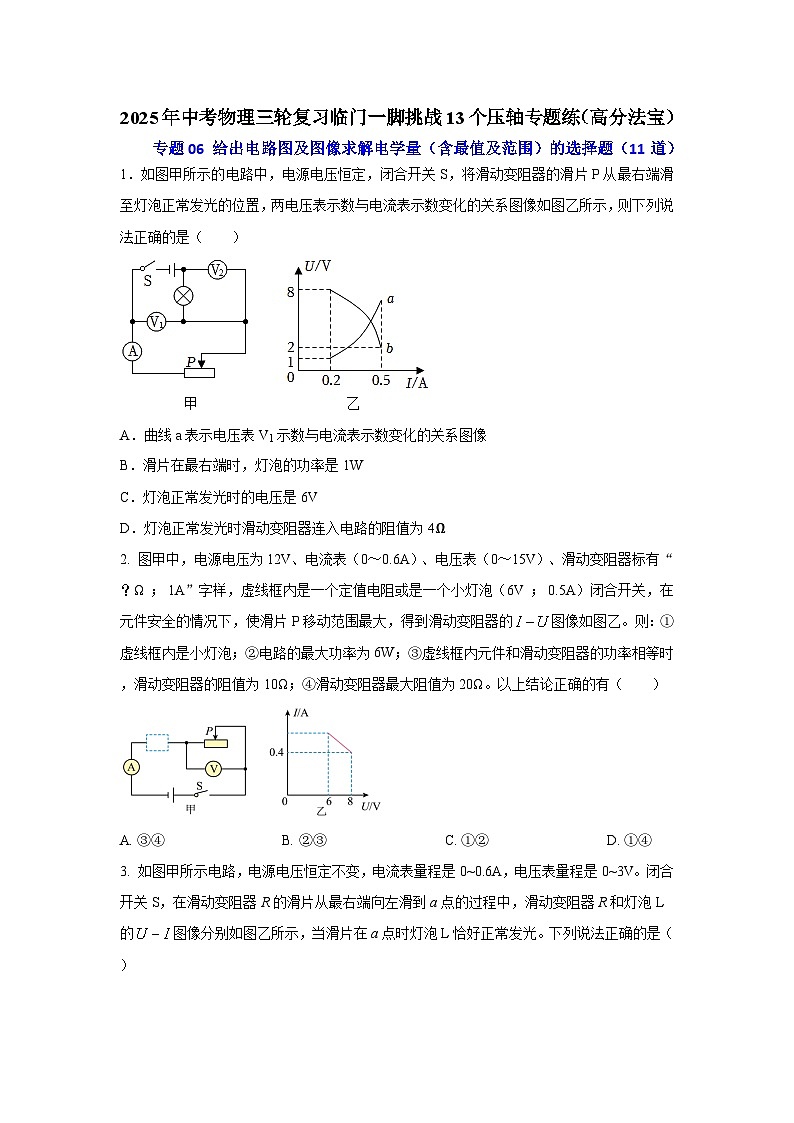

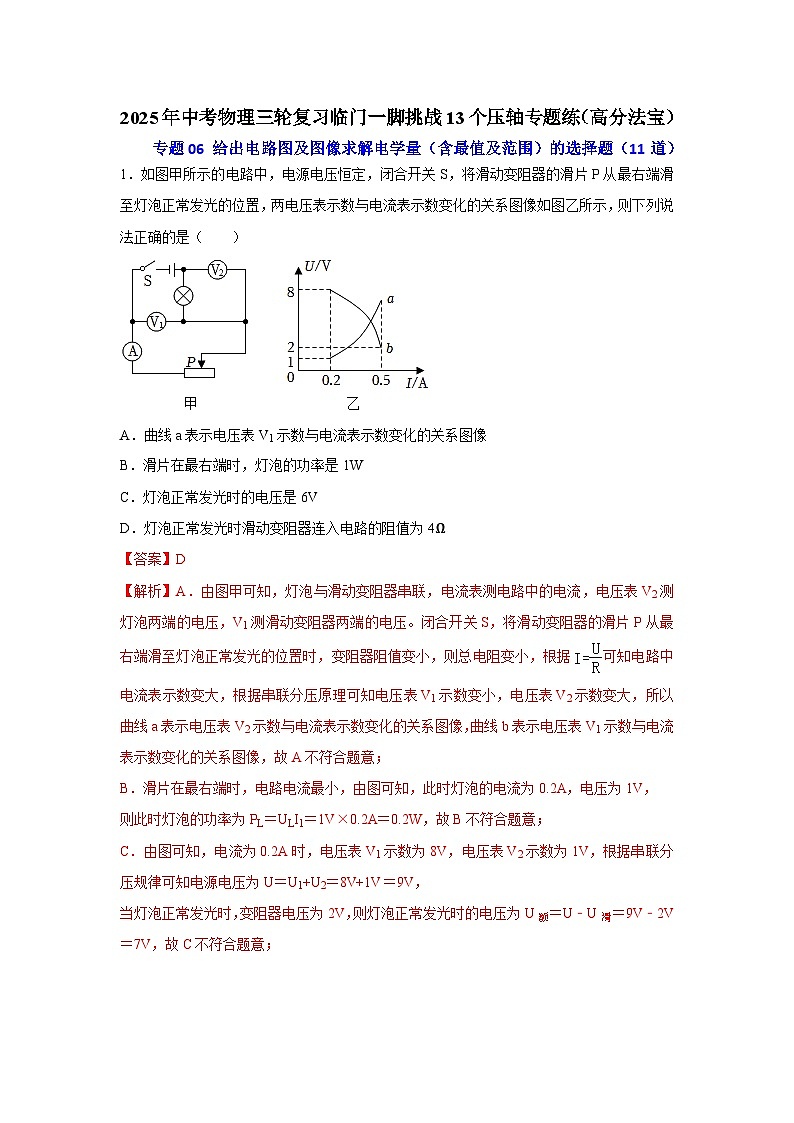

1．如图甲所示的电路中，电源电压恒定，闭合开关S，将滑动变阻器的滑片P从最右端滑至灯泡正常发光的位置，两电压表示数与电流表示数变化的关系图像如图乙所示，则下列说法正确的是（ ）
A．曲线a表示电压表V1示数与电流表示数变化的关系图像
B．滑片在最右端时，灯泡的功率是1W
C．灯泡正常发光时的电压是6V
D．灯泡正常发光时滑动变阻器连入电路的阻值为4Ω
2. 图甲中，电源电压为12V、电流表（0～0.6A）、电压表（0～15V）、滑动变阻器标有“？Ω ； 1A”字样，虚线框内是一个定值电阻或是一个小灯泡（6V ； 0.5A）闭合开关，在元件安全的情况下，使滑片P移动范围最大，得到滑动变阻器的图像如图乙。则：①虚线框内是小灯泡；②电路的最大功率为6W；③虚线框内元件和滑动变阻器的功率相等时，滑动变阻器的阻值为10Ω；④滑动变阻器最大阻值为20Ω。以上结论正确的有（ ）
A. ③④B. ②③C. ①②D. ①④

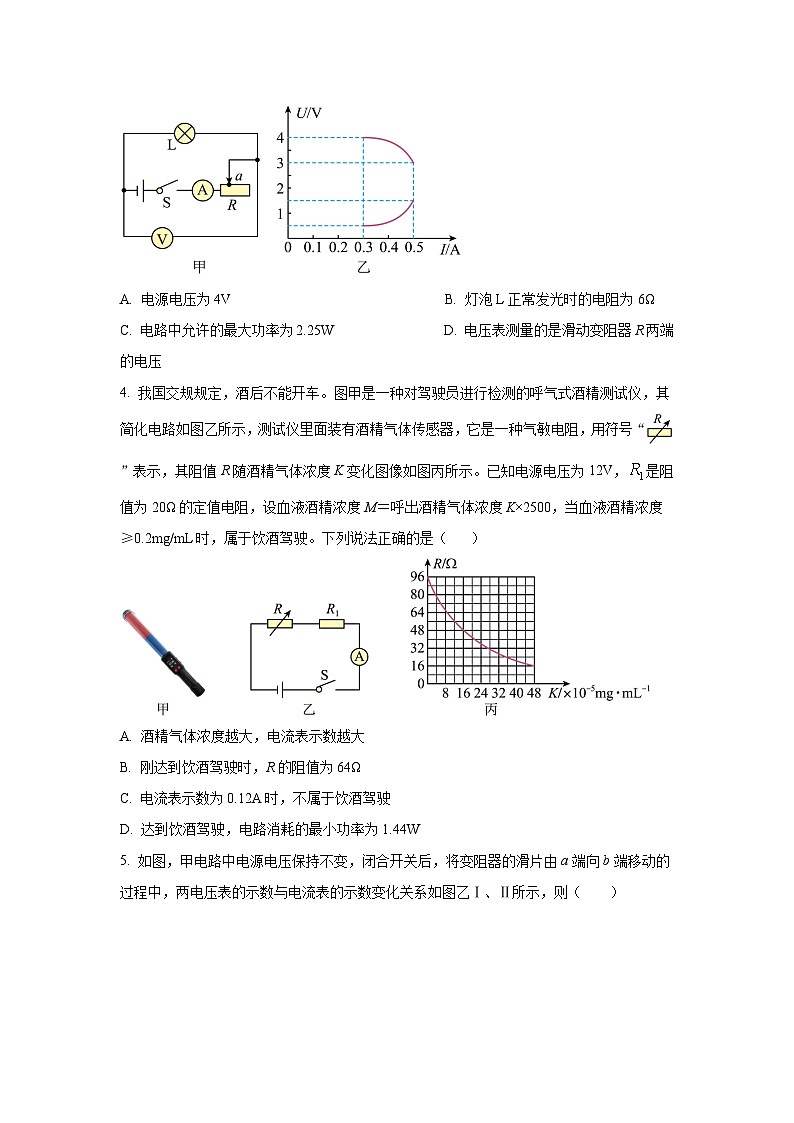

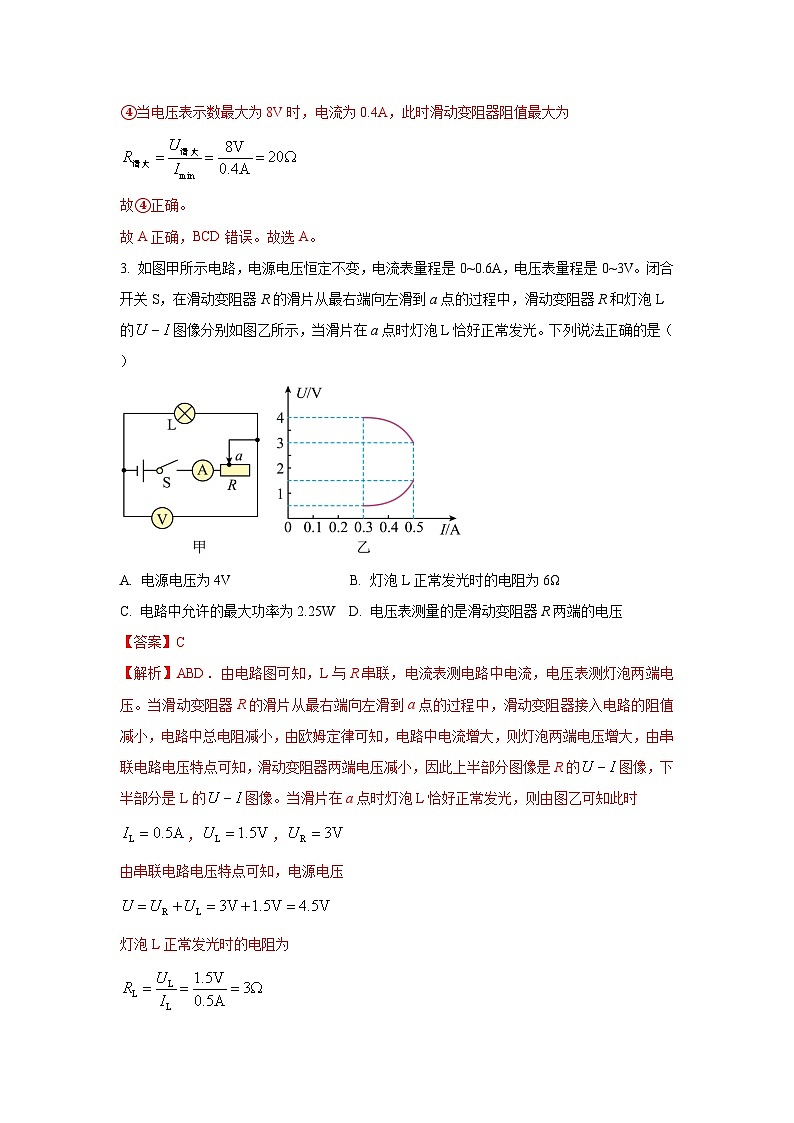

3. 如图甲所示电路，电源电压恒定不变，电流表量程是0~0.6A，电压表量程是0~3V。闭合开关S，在滑动变阻器R的滑片从最右端向左滑到a点的过程中，滑动变阻器R和灯泡L的图像分别如图乙所示，当滑片在a点时灯泡L恰好正常发光。下列说法正确的是（ ）
A. 电源电压为4VB. 灯泡L正常发光时的电阻为6Ω
C. 电路中允许的最大功率为2.25WD. 电压表测量的是滑动变阻器R两端的电压
4. 我国交规规定，酒后不能开车。图甲是一种对驾驶员进行检测的呼气式酒精测试仪，其简化电路如图乙所示，测试仪里面装有酒精气体传感器，它是一种气敏电阻，用符号“”表示，其阻值R随酒精气体浓度K变化图像如图丙所示。已知电源电压为12V，是阻值为20Ω的定值电阻，设血液酒精浓度M＝呼出酒精气体浓度K×2500，当血液酒精浓度≥0.2mg/mL时，属于饮酒驾驶。下列说法正确的是（ ）
A. 酒精气体浓度越大，电流表示数越大
B. 刚达到饮酒驾驶时，R的阻值为64Ω
C. 电流表示数为0.12A时，不属于饮酒驾驶
D. 达到饮酒驾驶，电路消耗的最小功率为1.44W
5. 如图，甲电路中电源电压保持不变，闭合开关后，将变阻器的滑片由a端向b端移动的过程中，两电压表的示数与电流表的示数变化关系如图乙Ⅰ、Ⅱ所示，则（ ）
A. Ⅱ是灯泡的I-U关系图像B. 灯泡最小功率为1W
C. R的最大阻值为25ΩD. 电路的最大功率为3.6W
6. 图甲为自动气象站中的测温装置，它的测温电路可简化为图乙，其中的“恒流源”是一个特殊电源，电流大小由电源内部结构决定，当电阻R变化时，通过R的电流大小保持不变。电阻R的阻值随温度的变化规律如图丙所示，通过数字电压表的示数可反映环境的温度。某次环境温度从20℃上升到30℃，电压表的示数变化了8mV。当温度的变化值相同时，电压表示数的变化值越大，该测温装置的灵敏度越高。下列说法正确的是（ ）
A. 每升高1℃，R的阻值增大1.65Ω
B. 通过R的电流为20mA
C. 环境温度为20℃时，电压表的示数为216mV
D. 若要增大该测温装置的灵敏度，可换一个电流值更小的恒流源
7.噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康。为了监测噪声的强弱，同学们找来定值电阻、声敏电阻R（阻值会随声音强弱发生变化）、电流表、学生电源等器材，设计了可用电流表的示数来反映噪声强弱的装置，其中R的阻值随声音强弱变化的关系如甲图所示，该装置电路如乙图所示。在某次测试中，当噪声80dB时，电流表示数为0.4A；当噪声50dB时，电流表示数为0.2A。下列选项正确的是（ ）
A. 电路中的电流随声音强度增大而减小 B. 阻值是15Ω
C. 电源电压10V D. 当电流表示数0.3A，噪声强度为60dB
8. 如图甲所示的电路，电流表量程为0~0.6A，小灯泡L标有“4V 2W”字样。闭合开关、，在确保电路安全的情况下，调整滑动变阻器滑片P位置，记录多组电压表示数U与相应的电流表示数I，并作出如图乙所示的图像。下列分析正确的是（ ）
A. 电源的电压为10V
B. 电阻R能达到的最大功率为3.6W
C. 滑动变阻器允许接入电路的最小阻值为
D. 断开，小灯泡正常发光时，滑动变阻器的功率为2.5W
9．在如图甲所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最左端滑到最右端，两电压表示数随电流表示数变化的完整图线如图乙所示。则下列说法正确的是（ ）
A．电压表V1对应的是图线②
B．电压满足Uc＝Ua+Ua’
C．R2的最大阻值小于R1的阻值
D．电路的最大总功率为2UbIb
10.如图甲所示，电源电压U恒定，为定值电阻，为滑动变阻器，闭合开关S，调节滑动变阻器的滑片P，两电压表、的示数随电流表示数变化的图象如图乙所示，则（ ）
A. 图乙中“ac”段表示电压表V2的示数随电流表示数变化的图象
B.电源电压
C. 定值电阻
D. 调节滑片P的过程中，滑动变阻器R的最大电功率为0.375W
11.如图甲所示电路中，R为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像。下列说法正确的是（ ）
A. 电源电压为3VB. 电压表的最大示数为2V
C. 整个电路功率变化了0.1WD. 电流表的示数变化了0.4A
