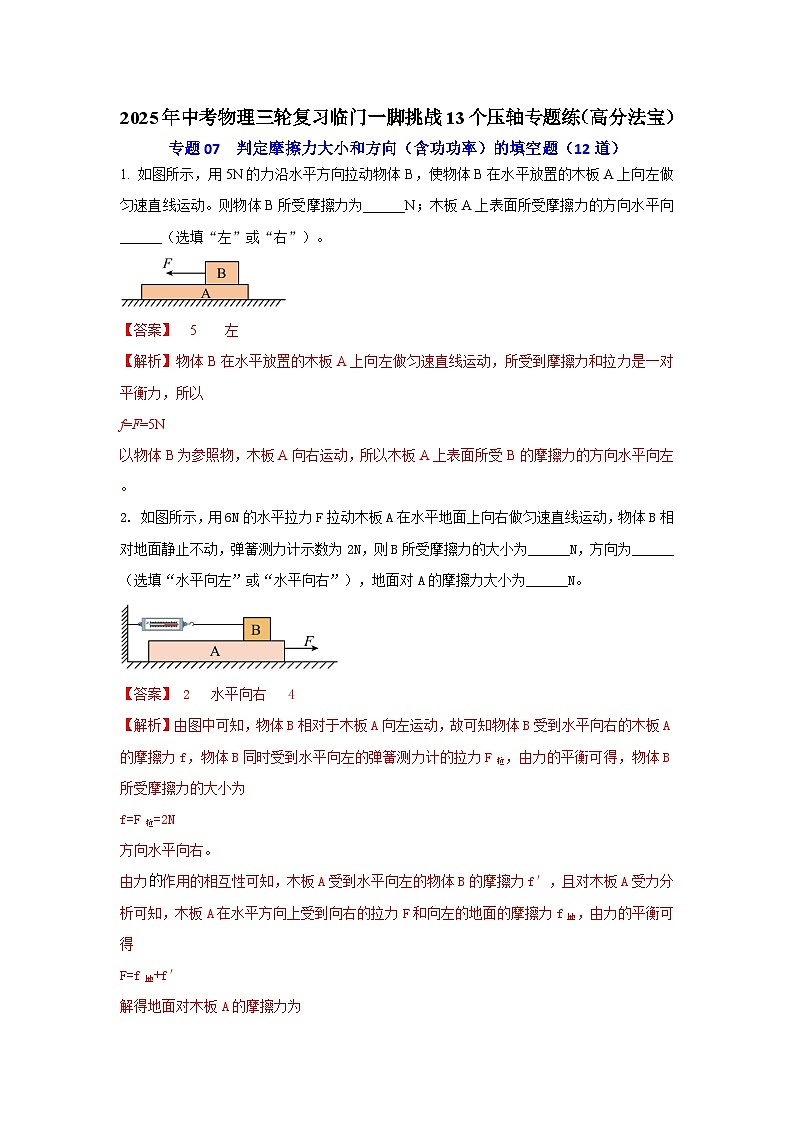

1. 如图所示，用5N的力沿水平方向拉动物体B，使物体B在水平放置的木板A上向左做匀速直线运动。则物体B所受摩擦力为______N；木板A上表面所受摩擦力的方向水平向______（选填“左”或“右”）。

2. 如图所示，用6N的水平拉力F拉动木板A在水平地面上向右做匀速直线运动，物体B相对地面静止不动，弹簧测力计示数为2N，则B所受摩擦力的大小为______N，方向为______（选填“水平向左”或“水平向右”），地面对A的摩擦力大小为______N。

3. 如图1所示，放在水平地面上的物体受到方向不变的水平拉力F的作用，物体0~3s静止，3~6s速度由0变为1m/s，6~9s以1m/s的速度做匀速直线运动，拉力随时间变化关系如图2所示。则：
（1） 0~3s受到的摩擦力大小为________N；
（2）6~9s受到的摩擦力大小为_________N。
4. 芳芳用如图所示的装置进行实验探究（不计弹簧测力计的重力）：当水平向左的拉力时，物体B水平向左匀速运动（B足够长），弹簧测力计示数为4N且保持不变，此时物体A受到的摩擦力大小为______N，物体B对地面的摩擦力大小为______N。

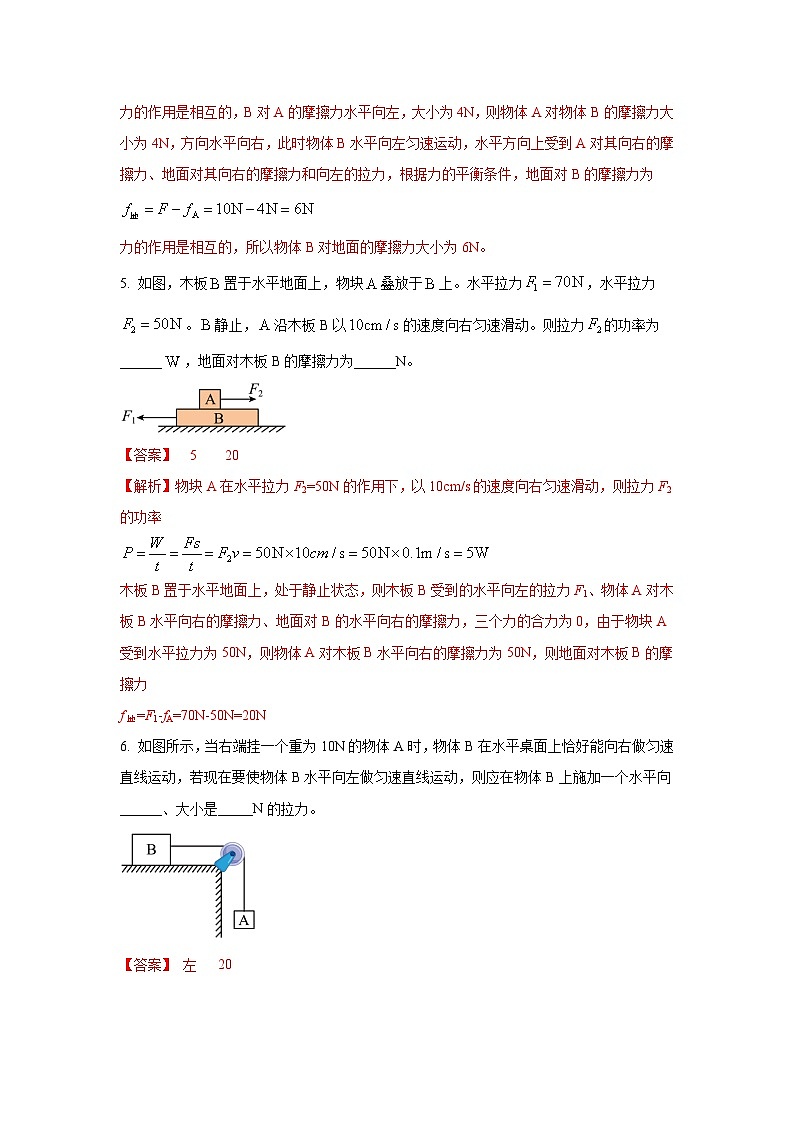

5. 如图，木板置于水平地面上，物块叠放于上。水平拉力，水平拉力。静止，沿木板B以的速度向右匀速滑动。则拉力的功率为______，地面对木板B的摩擦力为______N。
6. 如图所示，当右端挂一个重为10N的物体A时，物体B在水平桌面上恰好能向右做匀速直线运动，若现在要使物体B水平向左做匀速直线运动，则应在物体B上施加一个水平向______、大小是_____N的拉力。

7. 如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F的作用，其F-t和v-t图像分别如乙、丙所示，由图像可知，当t=1s时，物体受到的摩擦力是_____N，物体在1s处于_____（“静止”、“加速”、“匀速”）状态，当t=3s时，物体受到的摩擦力是_____N。
8. 如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F的作用，其F﹣t和v﹣t图像分别如图乙、丙所示，则在t＝3s时，物体受到的摩擦力为 N；在第4s到第6s内，拉力F对物体所做的功为 J。
9. 如图甲所示，水平地面上的一物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体的速度v与时间t的关系如图乙所示，则0～3sF对物体做的功为_____J，3～6s物体受摩擦力大小为______N．6～9s F对物体做的功为_______J.
10.在水平地面上，小明沿水平方向推重400N的木箱做直线运动，木箱速度随时间变化的图像如图所示。已知在4s~8s内木箱受到的推力恒为150N，在这段时间（4s~8s）内，木箱受到的推力的功率是________W，8s-10s内木箱受到的摩擦力是________N（忽略空气阻力）。
11. 如图甲，用竖直向上的拉力F，将静止在水平地面上的物体向上提升。乙图表示拉力F的大小随时间t的变化关系，丙图表示物体运动速度v的大小随时间t的变化关系。在0～10s内物体对地面的压力为______N；20～30s内拉力F做功的功率为_______W。
12. 如图是《天工开物》中记载我国古代的提水工具“辘轳”，在两个支架上摆放一根直的硬棒，支点为、，A端系一石块，B端装有轮轴，轮轴能绕着硬棒转动，悬吊空桶的绳索另一端绕过轮轴后系紧在轮轴上，若空桶质量为10kg，轮轴质量为10kg，空桶和轮轴对硬棒的作用力视作施加在B位置。长为0.6m，长为1m，长为0.8m，硬棒及绳索质量忽略不计。（g取）
（1）人对辘轳不施加力。桶中未装水，为保证硬棒不会翻转，石块质量最多为______kg；若A点系上质量为40kg的石块，提水时为保证硬棒不翻转，桶中最多可装______kg的水；
（2）若桶内水的质量为40kg，人用时20s将桶匀速提升3m，此时辘轳提水的机械效率为50%，则桶对水做的功为______J，人做功的功率为______W。
