专题11 电学（含图像）大难度计算题（11道） （含答案）2025年中考物理三轮复习临门一脚挑战13个压轴专题练

这是一份专题11 电学（含图像）大难度计算题（11道） （含答案）2025年中考物理三轮复习临门一脚挑战13个压轴专题练，文件包含专题11电学含图像大难度计算题11道原卷版2025年中考物理三轮复习临门一脚挑战13个压轴专题练docx、专题11电学含图像大难度计算题11道解析版2025年中考物理三轮复习临门一脚挑战13个压轴专题练docx等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。

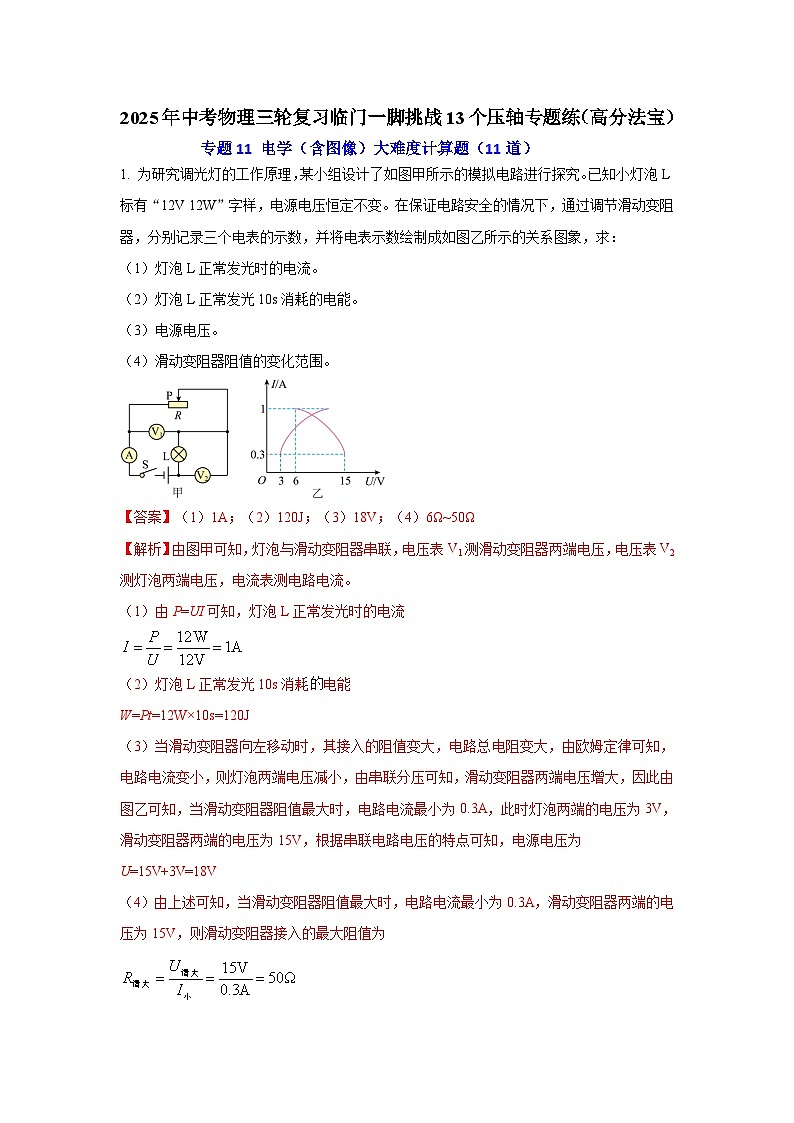

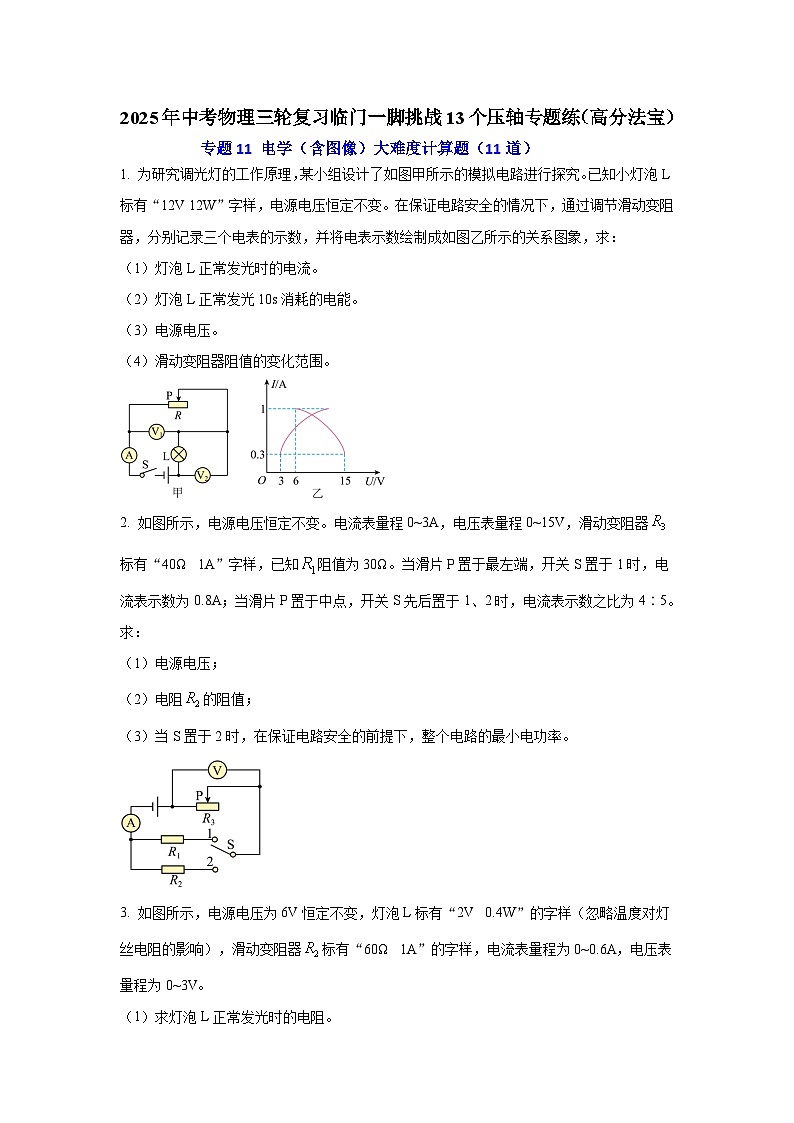

1. 为研究调光灯的工作原理，某小组设计了如图甲所示的模拟电路进行探究。已知小灯泡L标有“12V 12W”字样，电源电压恒定不变。在保证电路安全的情况下，通过调节滑动变阻器，分别记录三个电表的示数，并将电表示数绘制成如图乙所示的关系图象，求：
（1）灯泡L正常发光时的电流。
（2）灯泡L正常发光10s消耗的电能。
（3）电源电压。
（4）滑动变阻器阻值的变化范围。

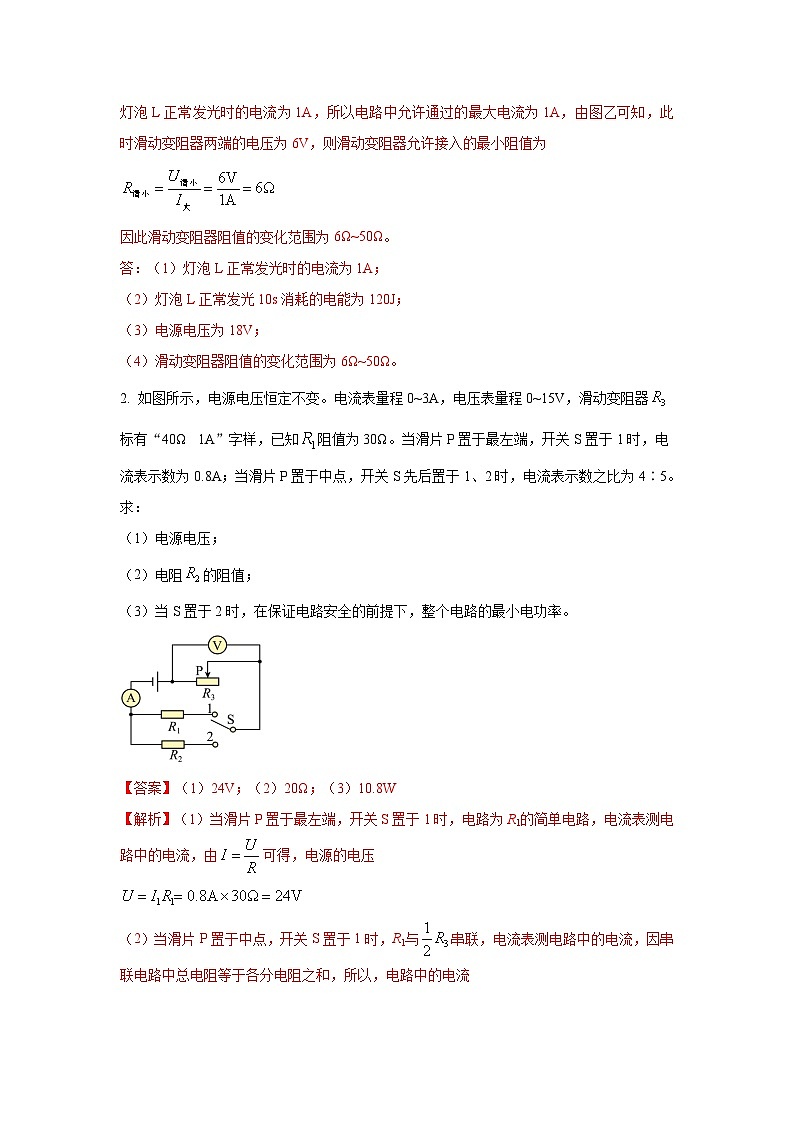

2. 如图所示，电源电压恒定不变。电流表量程0~3A，电压表量程0~15V，滑动变阻器标有“40Ω 1A”字样，已知阻值为30Ω。当滑片P置于最左端，开关S置于1时，电流表示数为0.8A；当滑片P置于中点，开关S先后置于1、2时，电流表示数之比为4∶5。求：

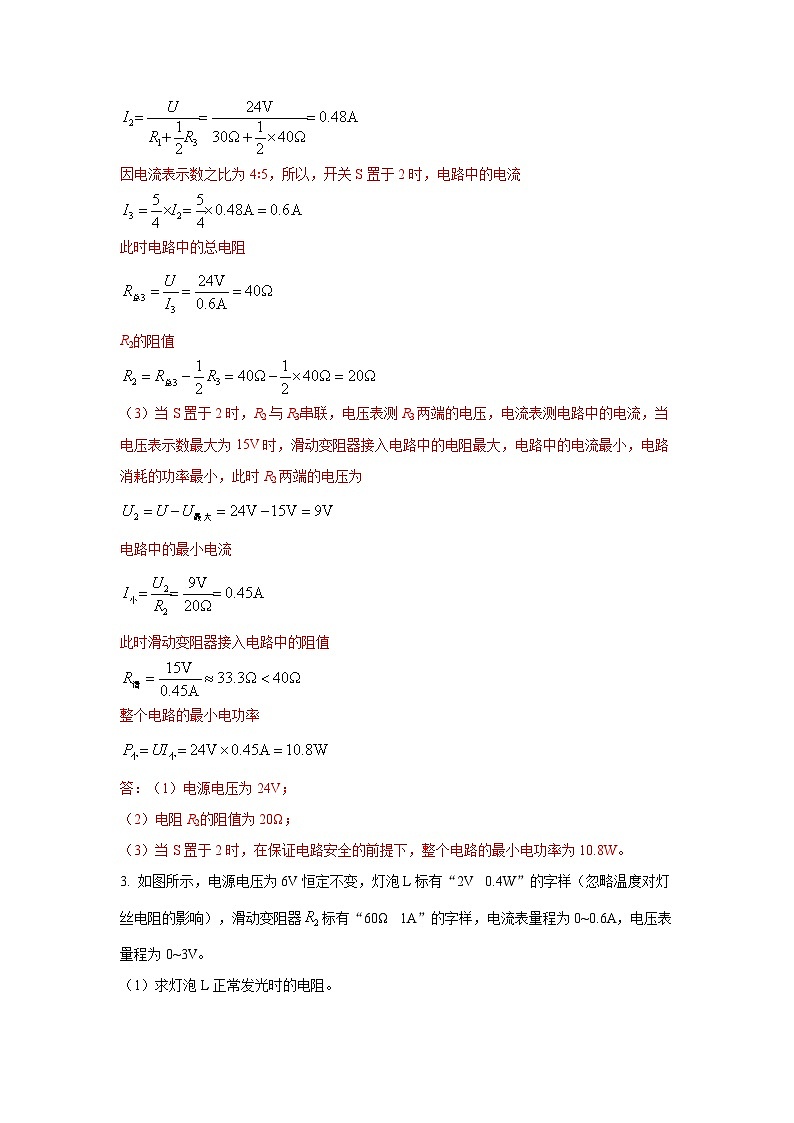

（1）电源电压；
（2）电阻的阻值；
（3）当S置于2时，在保证电路安全的前提下，整个电路的最小电功率。
3. 如图所示，电源电压为6V恒定不变，灯泡L标有“2V 0.4W”的字样（忽略温度对灯丝电阻的影响），滑动变阻器标有“60Ω 1A”的字样，电流表量程为0~0.6A，电压表量程为0~3V。
（1）求灯泡L正常发光时的电阻。

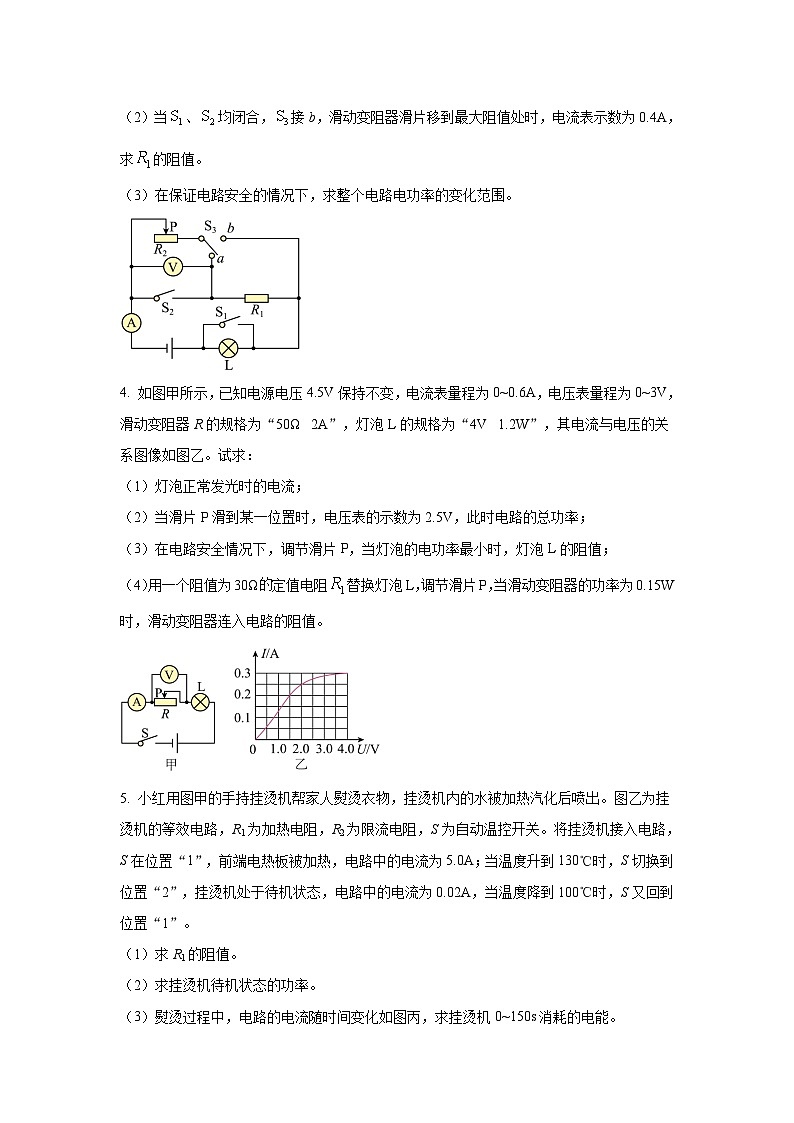

（2）当、均闭合，接b，滑动变阻器滑片移到最大阻值处时，电流表示数为0.4A，求的阻值。
（3）在保证电路安全的情况下，求整个电路电功率的变化范围。
4. 如图甲所示，已知电源电压4.5V保持不变，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R的规格为“50Ω 2A”，灯泡L的规格为“4V 1.2W”，其电流与电压的关系图像如图乙。试求：
（1）灯泡正常发光时的电流；
（2）当滑片P滑到某一位置时，电压表的示数为2.5V，此时电路的总功率；
（3）在电路安全情况下，调节滑片P，当灯泡的电功率最小时，灯泡L的阻值；
（4）用一个阻值为30Ω定值电阻替换灯泡L，调节滑片P，当滑动变阻器的功率为0.15W时，滑动变阻器连入电路的阻值。
5. 小红用图甲的手持挂烫机帮家人熨烫衣物，挂烫机内的水被加热汽化后喷出。图乙为挂烫机的等效电路，R1为加热电阻，R2为限流电阻，S为自动温控开关。将挂烫机接入电路，S在位置“1”，前端电热板被加热，电路中的电流为5.0A；当温度升到130℃时，S切换到位置“2”，挂烫机处于待机状态，电路中的电流为0.02A，当温度降到100℃时，S又回到位置“1”。
（1）求R1的阻值。
（2）求挂烫机待机状态的功率。
（3）熨烫过程中，电路的电流随时间变化如图丙，求挂烫机0~150s消耗的电能。
（4）请从使用安全或节能的角度为该挂烫机的标签设计一条提示语。
6. 如图，电路中电源电压可调，定值电阻，和为额定功率不同、额定电流均为0.4A的小灯泡（忽略温度对灯丝电阻的影响），滑动变阻器R的铭牌上标有“”字样，电流表量程0~0.6A。
（1）只闭合开关，电源电压时，电流表的示数为0.3A，求此时滑动变阻器接入电路的阻值；
（2）保持（1）中开关状态和电源电压不变，在电路安全的情况下，调节滑动变阻器，求定值电阻的功率变化范围；
（3）调节电源电压为，只闭合开关，调节滑动变阻器，灯的功率为1.6W时正常发光，最小功率为0.4W；再调节电源电压为，只闭合开关，调节滑动变阻器，灯的最大功率为1.6W，最小功率为0.4W。（调节滑动变阻器时电路安全）求：、。
7. 如图甲所示电路，电源电压保持不变，小灯泡L的额定电压为，电流表量程为，滑动变阻器的最大阻值为，定值电阻。当闭合开关S、，断开，滑动变阻器滑片移到中点时，小灯泡正常发光。图乙为小灯泡两端电压与电流的关系图像。
（1）求电源电压；
（2）当闭合开关S、，断开，调节滑动变阻器，求此时小灯泡的功率；
（3）当闭合开关S、，断开，求的最大功率和此时的阻值。
8. 如图所示，电源电压不变，R1、R2均为定值电阻，R1=20Ω，R2=10Ω，R为滑动变阻器，电压表V1的量程为0～15V，V2的量程为0～3V。闭合开关，滑动变阻器R的滑片置于某一位置A时，电压表V1的示数为14V，V2的示数为2V。在保证电路安全的情况下移动R的滑片，两电表均能达到满偏。
（1）求滑片置于A时，电路中的电流；
（2）求电源电压；
（3）用最大阻值为50Ω的滑动变阻器R0替换电阻R1，不改变其他元件的连接。闭合开关，使电路总功率保持最大，在保证电路安全的情况下，调节R和R0接入电路的阻值，其中R仅可以在替换前的范围内变化，求R0接入电路的阻值范围。
9. 如图所示，电源电压恒为18V，滑动变阻器R上标有“30Ω 1A”的字样，定值电阻R1=18Ω，小灯泡L上标有“6V 3W”字样（设小灯泡的电阻不随温度变化），电流表的量程为0~3A，求：
（1）闭合开关S、S1，断开S2，滑动变阻器的滑片P移到最上端a时，电流表的示数；
（2）闭合开关S、S2，断开S1时，移动滑动变阻器的滑片P，使小灯泡恰好正常发光，此时滑动变阻器接入电路中的阻值；
（3）闭合开关S、S1、S2，在保证电路安全的情况下，滑动变阻器的滑片P从最上端a向b端移动到某个位置时，电路的最小功率。

10. 如图所示，电源电压U=24V，定值电阻R0=4Ω，滑动变阻器的规格为“20Ω 2A”，电压表量程为0～15V。
（1）求当电压表示数U0=6V时，通过定值电阻R0的电流；
（2）求电路消耗的最小电功率；
（3）请分析说明，为保障电路安全，滑动变阻器接入电路的最小阻值。

11. 如图所示电路中，电源电压恒为6V，灯泡标有“6V”字样，额定功率字迹不清，灯泡标有“4V 1.6W”字样，滑动变阻器的最大阻值为，电流表量程为0~0.6A。闭合开关S、、，滑动变阻器滑片位于最右端时，电流表示数为0.42A，不考虑灯泡电阻变化。
（1）求灯泡的额定功率。
（2）只闭合开关S，移动滑动变阻器滑片，在确保电路安全的前提下，求电流表示数变化范围。
