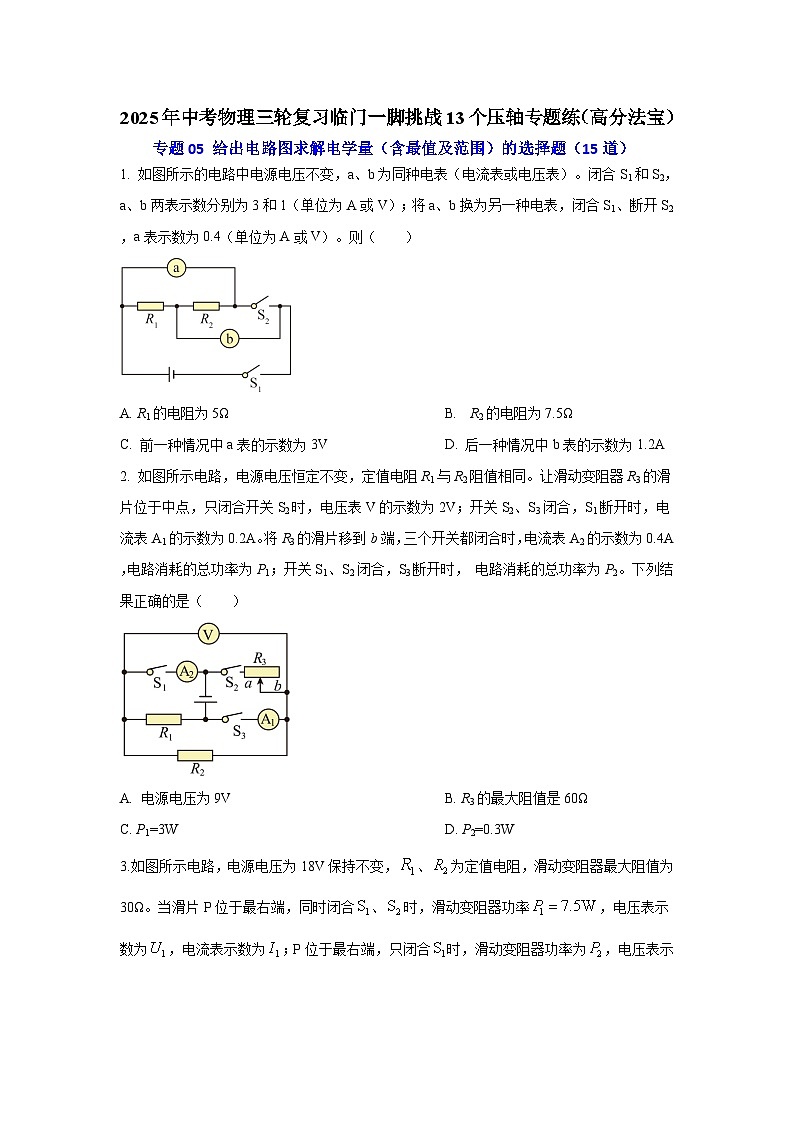

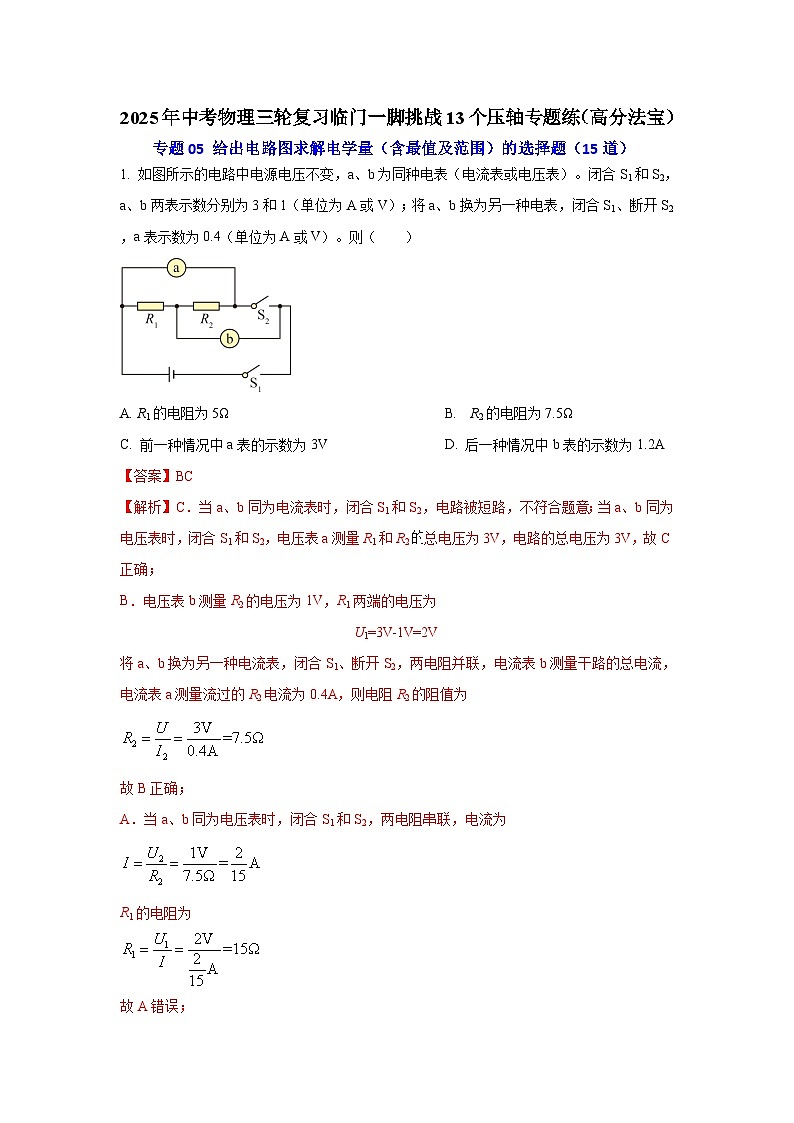

1. 如图所示的电路中电源电压不变，a、b为同种电表（电流表或电压表）。闭合S1和S2，a、b两表示数分别为3和1（单位为A或V）；将a、b换为另一种电表，闭合S1、断开S2，a表示数为0.4（单位为A或V）。则（ ）
A. R1的电阻为5ΩB. R2的电阻为7.5Ω
C. 前一种情况中a表的示数为3VD. 后一种情况中b表的示数为1.2A
【答案】BC
【解析】C．当a、b同为电流表时，闭合S1和S2，电路被短路，不符合题意；当a、b同为电压表时，闭合S1和S2，电压表a测量R1和R2总电压为3V，电路的总电压为3V，故C正确；
B．电压表b测量R2的电压为1V，R1两端的电压为
U1=3V-1V=2V
将a、b换为另一种电流表，闭合S1、断开S2，两电阻并联，电流表b测量干路的总电流，电流表a测量流过的R2电流为0.4A，则电阻R2的阻值为
故B正确；
A．当a、b同为电压表时，闭合S1和S2，两电阻串联，电流为
R1的电阻为
故A错误；
D．后一种情况中，电流表a测量流过的R2电流为0.4A，流过R1电流为
电流表b测电路总电流，的示数为
I总=I1+I2=02A+0.4A=0.6A
故D错误。故选BC。

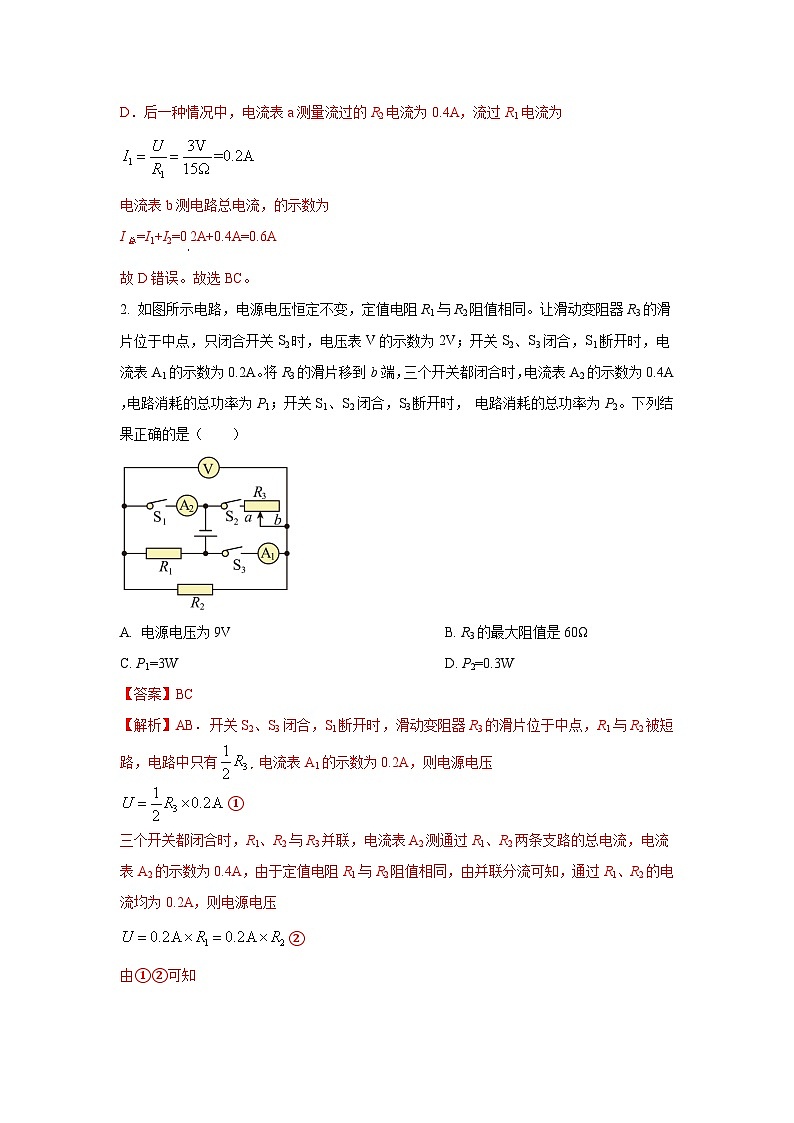

2. 如图所示电路，电源电压恒定不变，定值电阻R1与R2阻值相同。让滑动变阻器R3的滑片位于中点，只闭合开关S2时，电压表V的示数为2V；开关S2、S3闭合，S1断开时，电流表A1的示数为0.2A。将R3的滑片移到b端，三个开关都闭合时，电流表A2的示数为0.4A，电路消耗的总功率为P1；开关S1、S2闭合，S3断开时， 电路消耗的总功率为P2。下列结果正确的是（ ）
A. 电源电压为9VB. R3的最大阻值是60Ω
C. P1=3WD. P2=0.3W
【答案】BC
【解析】AB．开关S2、S3闭合，S1断开时，滑动变阻器R3的滑片位于中点，R1与R2被短路，电路中只有，电流表A1的示数为0.2A，则电源电压
①
三个开关都闭合时，R1、R2与R3并联，电流表A2测通过R1、R2两条支路的总电流，电流表A2的示数为0.4A，由于定值电阻R1与R2阻值相同，由并联分流可知，通过R1、R2的电流均为0.2A，则电源电压
②
由①②可知
只闭合开关S2时，R1、R2与串联，电压表测量R2两端电压，电压表V的示数为2V，由串联分压特点可知
则电源电压
③
由①③得
故A错误，B正确；
C．将R3的滑片移到b端，三个开关都闭合时，R1、R2与R3并联，电路消耗的总功率
故C正确；
D．开关S1、S2闭合，S3断开时，R2断路，R3短路，电路中只有R1，电路消耗的总功率
故D错误。故选BC。

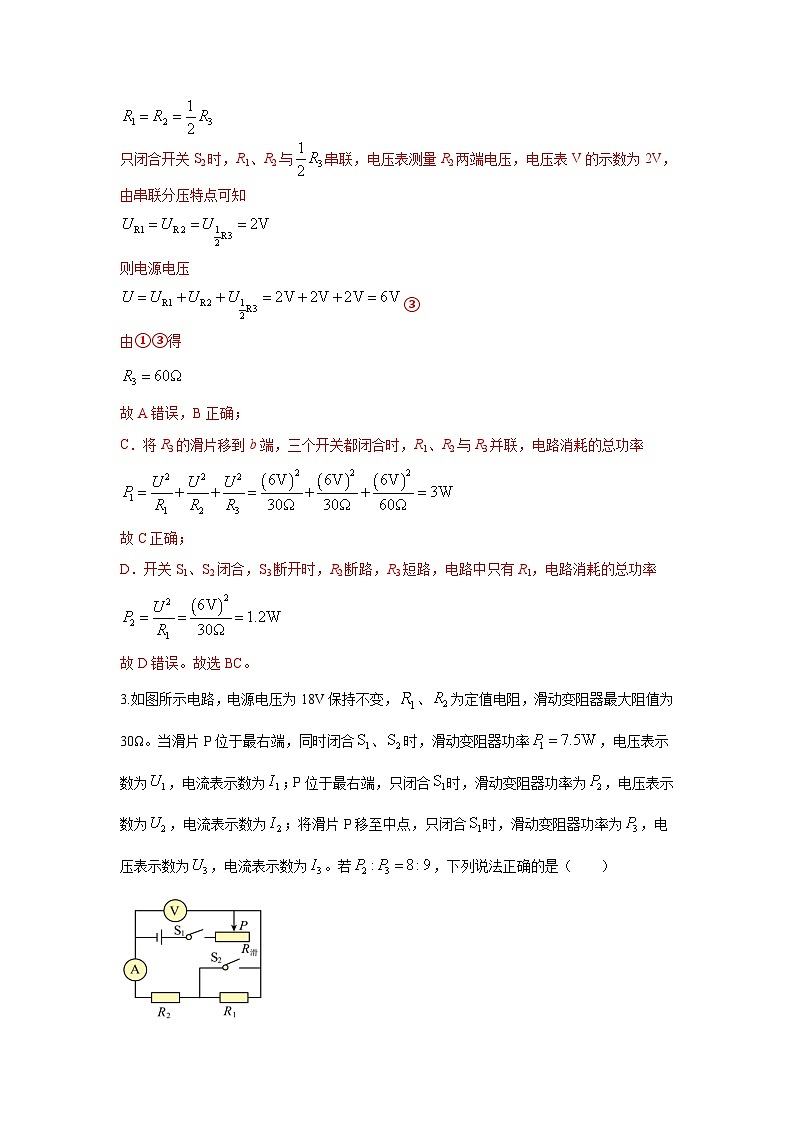

3.如图所示电路，电源电压为18V保持不变，、为定值电阻，滑动变阻器最大阻值为30Ω。当滑片P位于最右端，同时闭合、时，滑动变阻器功率，电压表示数为，电流表示数为；P位于最右端，只闭合时，滑动变阻器功率为，电压表示数为，电流表示数为；将滑片P移至中点，只闭合时，滑动变阻器功率为，电压表示数为，电流表示数为。若，下列说法正确的是（ ）
A. B. C. D.
【答案】C
【解析】A．当滑片P位于最右端，同时闭合S1、S2时，电路为R2与滑动变阻器串联，滑动变阻器功率P1=7.5W，滑动变阻器阻值为30Ω，据P=I2R得，此时电路中电流为0.5A。此时
则R2为
当P位于最右端，只闭合S1时，电路为R2与R1与滑动变阻器串联，将滑片P移至中点，只闭合S1时，电路为R2与R1与滑动变阻器阻值的一半串联。因P2∶P3=8∶9，则有
解得
据电源电压不变得
得R1=9Ω，故A错误。
C．据欧姆定律得
同理得
I2=0.4A，I3=0.6A
故
I1∶I3=5∶6
故C正确。
B．U2同U3所测电压的电阻值相同，故
U2∶U3= I2∶I3=2∶3
故B错误。
D．又因为
故D错误。
故选C。

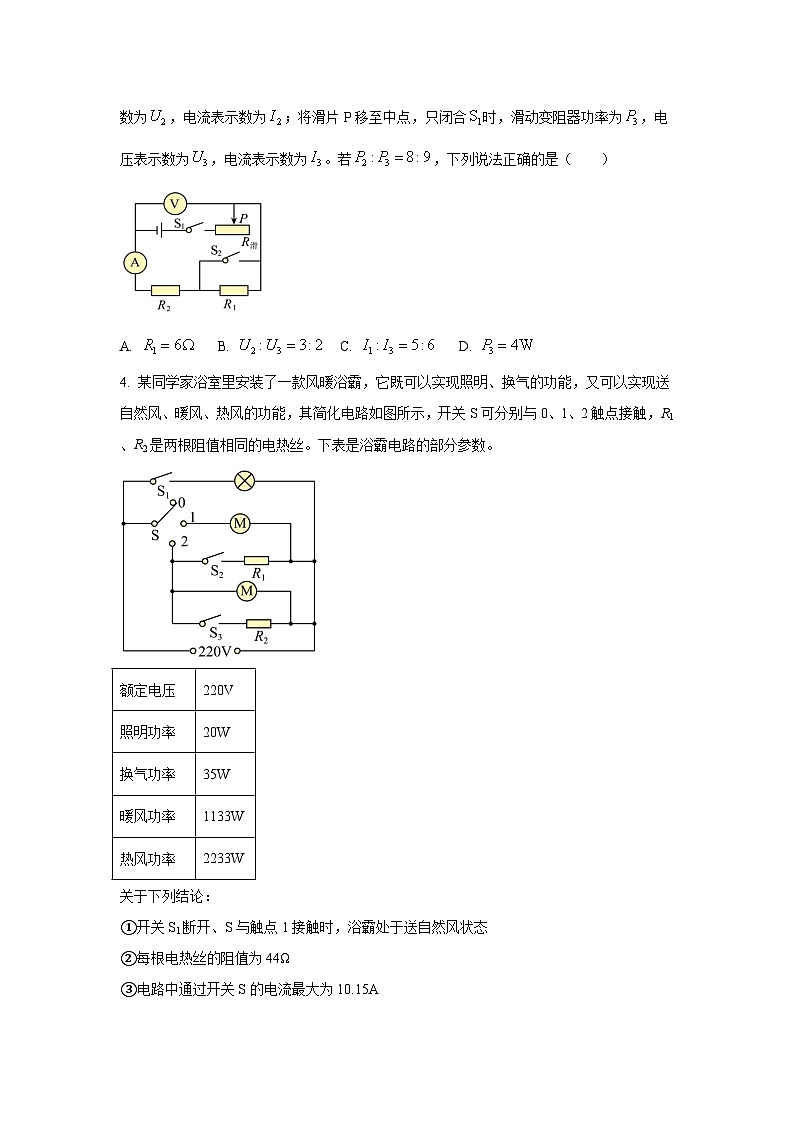

4. 某同学家浴室里安装了一款风暖浴霸，它既可以实现照明、换气的功能，又可以实现送自然风、暖风、热风的功能，其简化电路如图所示，开关S可分别与0、1、2触点接触，R1、R2是两根阻值相同的电热丝。下表是浴霸电路的部分参数。
关于下列结论：
①开关S1断开、S与触点1接触时，浴霸处于送自然风状态
②每根电热丝的阻值为44Ω
③电路中通过开关S的电流最大为10.15A
④浴霸工作10分钟，电路消耗的电能最大为1.3398×106J
其中正确的是（ ）
A. ①③B. ②③C. ②④D. ③④
【答案】B
【解析】①分析电路图可知，开关S1断开、S与触点1接触时，只有一个电动机接入电路，浴霸处于换气状态，故①错误；
②开关S与2接触，S2、S3只闭合一个时，电动机与一个电阻并联，此时为暖风状态，开关S与2接触，S2与S3同时闭合时，电动机与两个电阻同时并联，则一个电阻的功率为
则电阻
故②正确；
③当电动机与两个电阻同时并联，通过开关S的电流最大，最大电流
故③正确；
④浴霸工作10分钟，电路消耗的最大电能
故④错误；
故选B。

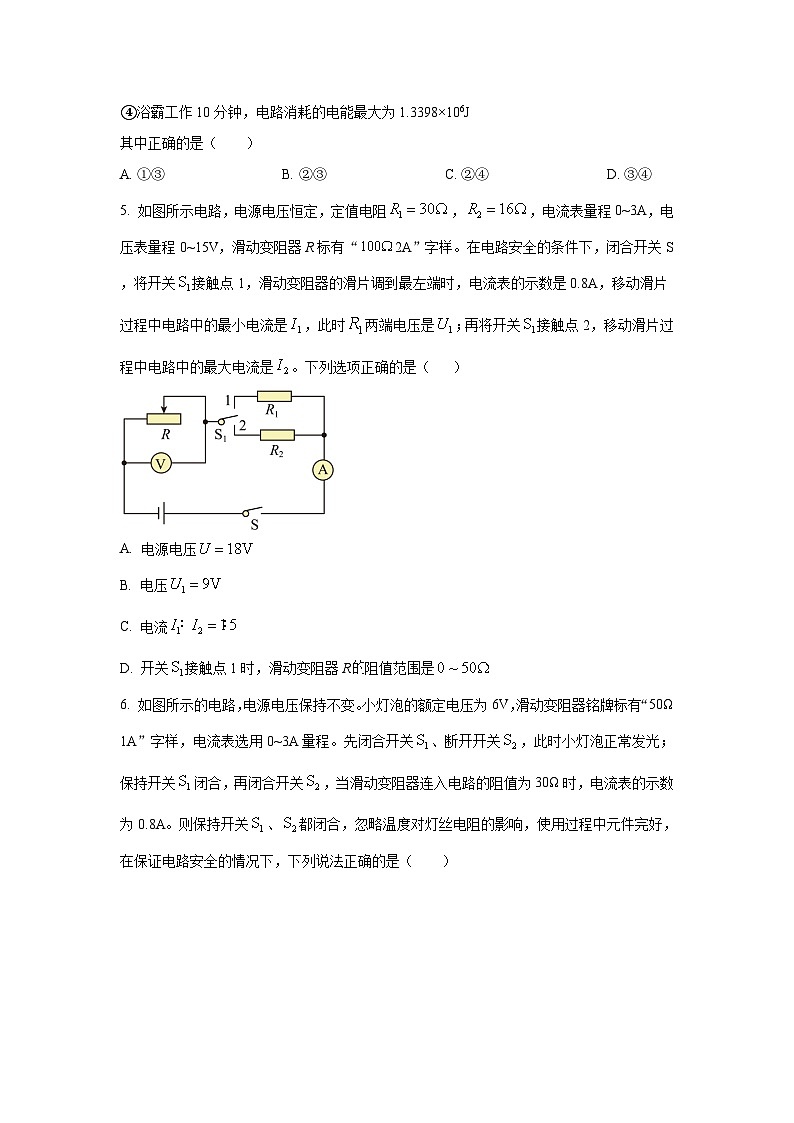

5. 如图所示电路，电源电压恒定，定值电阻，，电流表量程0~3A，电压表量程0~15V，滑动变阻器R标有“2A”字样。在电路安全的条件下，闭合开关S，将开关接触点1，滑动变阻器的滑片调到最左端时，电流表的示数是0.8A，移动滑片过程中电路中的最小电流是，此时两端电压是；再将开关接触点2，移动滑片过程中电路中的最大电流是。下列选项正确的是（ ）
A. 电源电压
B. 电压
C. 电流
D. 开关接触点1时，滑动变阻器R阻值范围是
【答案】BCD
【解析】A．闭合开关S，将开关接触点1时，变阻器和串联，电压表测变阻器电压，电流表测电路电流。滑动变阻器的滑片调到最左端时，电路中只有，则电源电压为
故A错误；
BD．电压表量程为0~15V，根据串联分压原理，当电压表示数最大为15V时，变阻器阻值最大，电流最小，则此时两端电压为
则最小电流为
则滑动变阻器R的最大阻值为
电流最大为0.8A，而电流表量程为0~3A，所以滑动变阻器R的阻值范围是；故BD正确；
C．再将开关接触点2，变阻器和串联，电压表测变阻器电压，电流表测电路电流。当变阻器阻值为0时，电路中电流最大为
则电路中的最小电流与最大电流之比为
故C正确。
故选BCD。
6. 如图所示的电路，电源电压保持不变。小灯泡的额定电压为6V，滑动变阻器铭牌标有“50Ω 1A”字样，电流表选用0~3A量程。先闭合开关、断开开关，此时小灯泡正常发光；保持开关闭合，再闭合开关，当滑动变阻器连入电路的阻值为30Ω时，电流表的示数为0.8A。则保持开关、都闭合，忽略温度对灯丝电阻的影响，使用过程中元件完好，在保证电路安全的情况下，下列说法正确的是（ ）
A. 将滑动变阻器的滑片向右移动，小灯泡实际功率不变
B. 滑动变阻器允许接入电路的阻值范围是2.5~50Ω
C. 通过电流表的电流最小值为0.72A
D. 电路的总功率最大值为9.6W
【答案】ACD
【解析】A．先闭合开关S1​、断开开关S2​，此时小灯泡正常发光，说明灯泡两端的电压为6V，电源电压等于灯泡的额定电压；保持开关S1​闭合，再闭合开关S2​，灯泡与滑动变阻器并联，电流表测干路电流，当滑动变阻器连入电路的阻值为30Ω时，电流表的示数为0.8A，因并联电路中各支路两端的电压相等，所以，通过滑动变阻器的电流
因并联电路中干路电流等于各支路电流之和，所以，通过灯泡的电流
由​可得，灯泡的电阻
将滑动变阻器的滑片向右移动，接入电路中的电阻变大，由可知，通过滑动变阻器的电流变小，因并联电路中各支路独立工作、互不影响，所以，灯泡两端的电压和通过的电流不变，实际功率不变，故A正确；
B．滑动变阻器允许通过的最大电流为1A，则滑动变阻器接入电路中的最小阻值
滑动变阻器的最大阻值为50Ω，所以，滑动变阻器允许接入电路的阻值范围是6Ω～50Ω，故B错误；
C．当滑动变阻器接入电路中的电阻最大时，干路电流最小，所以，通过滑动变阻器的最小电流为
通过电流表的电流最小值为
I总小​=I小+I=0.12A+0.6A=0.72A
即电流表的示数最小为0.72A，故C正确；
D．当滑动变阻器接入电路中的电阻最小时，滑动变阻器允许通过的最大电流为1A，此时通过电路的总电流为
电路的总功率最大，则电路的最大总功率
故D正确。
故选ACD。
7. 如图所示的电路中，电源电压恒为9V，灯泡L标有“6V 6W”，滑动变阻器标有“30Ω 2A”，下列说法正确的是（ ）
A. 灯泡正常发光时的电阻为6Ω
B. 电路中的电流不超过2A时，电路一定是安全的
C. 当灯泡正常发光时，滑动变阻器的电功率为9W
D. 当滑动变阻器的滑片P向右滑动时，小灯泡变暗
【答案】AD
【解析】A．灯泡正常发光时的电阻为
故A正确；
BC．图中灯泡和变阻器串联，灯泡正常发光时的电流
通过变阻器的最大电流是2A，由串联电路电流的规律可知通过电路的最大电流是1A，当灯泡正常发光时，通过电路的电流是1A，变阻器两端的电压
U滑=U-UL=9V-6V=3V
滑动变阻器的电功率为
P滑=U滑I滑=3V×1A=3W
故BC错误；
D．当滑动变阻器的滑片P向右滑动时，变阻器连入电路的电阻变大，电路的总电阻变大，由欧姆定律可知电路中的电流变小，小灯泡变暗，故D正确。
故选AD。
8. 如图所示，电源电压为6V。a、b为两个电表，其中一个为电流表，一个为电压表。R1=10Ω，R2∶R3=2∶3。闭合开关S，电路总功率为P1，通过M点的电流为I1；a、b互换后再闭合开关，电路总功率为P2，通过M点的电流为I2。若P1∶P2=5∶6，I2-I1=0.1A，下列说法正确的是（ ）
A. a为电流表
B. R2的阻值为30Ω
C. 将图中的电源、电表a、电表b任意互换，闭合开关，电路总功率的最小值为3W
D. 将R1、R2、R3中的一个与图中的电表a互换，闭合开关，电表a的示数可能比互换前小
【答案】AC
【解析】A．由题意可知，当两个表互换位置后，P1∶P2=5∶6，则
①
两次的电流关系为
②
联立①②式可得，。当a为电压表，b为电流表时，R1单独工作，R2和R3短路，电路中的电流为
则开始时，a为电流表，b为电压表，电路电流为。故A正确；
B．当a为电流表，b为电压表时，R1短路，R2和R3并联工作，则电路中的电流为
③
两个电阻的阻值关系为
④
联立③④可得，，故B错误；
C．由题意可知，将图中的电源、电表a、电表b任意互换，共有如下6种组合：
根据可知，当电路中阻值最大时，电路的电功率最小，（1）为题中原图，为R2和R3并联工作，阻值为
（2）为题中a，b互换位置后，为R1单独工作，阻值为，（3）为R1单独工作，阻值为，（4）为R1、R2和R3并联工作，阻值为
（5）为R2和R3并联工作，阻值为
（6）为R1、R2和R3并联工作，阻值为
综上可知，电路中的最大阻值为12Ω，则电路中的最小电功率为
故C正确；
D．将R1、R2、R3中的一个与图中的电表a互换，有如下3种情况：
根据A中分析可知，未更换之前，R1短路，R2和R3并联工作，电流表测量干路电流，电路中的阻值为12Ω；（7）中，R1短路，R2和R3并联，与未更换前一致，故（7）中电流表示数将不变；（8）中，R3短路，R1和R2并联，电流表测量干路电流，电路中的阻值为
根据可知，（8）中电流表示数将变大；（9）中R2短路，R1和R3并联，电流表测量干路电流，电路中的阻值为
根据可知，（9）中电流表示数将变大。综上所述，故D错误。
故选AC。
9. 如图所示的电路中，电源电压恒定为6V，变阻器R1标有“20Ω，0.5A”字样，定值电阻R2标有“10Ω，1A”字样若电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，滑片移动时，在保证电路安全的情况下，下列说法正确的是（ ）

A. 电流表变化范围0.3A~0.5A
B. 电压表变化范围1.5V~3V
C. 滑动变阻器阻值范围2Ω~10Ω
D. 电路总功率最大值2.7W
【答案】AC
【解析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。因串联电路中各处的电流相等，变阻器R1允许通过的最大电流为0.5A、定值电阻R2允许通过的最大电流为1A、电流表量程为0~0.6A，所以，电路中的最大电流I大=0.5A；此时R2两端的电压最大，电路的总功率最大，变阻器接入电路中的电阻最小，R2两端电压
U2大=I大R1=0.5A×10Ω=5V
电路的最大功率
P大=UI大=6V×0.5A=3W
因串联电路中总电压等于各分电压之和，所以，变阻器两端的电压
U1=U-U2大=6V-5V=1V
变阻器接入电路中的最小阻值
电压表的量程为“0~3V”，当电压表的示数最大是3V时，接入电路中的电阻最大，电路中的电流最小，电路的总功率最小，此时R2两端的电压
U2=U-U1大=6V-3V=3V
所以电压表变化范围1V~3V，电路中的最小电流
则电流表变化范围0.3A~0.5A。滑动变阻器接入电路中的最大阻值
所以，滑动变阻器连入电路的阻值在2Ω~10Ω范围内变化。
综上所述
A.电流表变化范围0.3A~0.5A，故A正确；
B.电压表变化范围1V~3V，故B错误；
C.滑动变阻器阻值范围2Ω~10Ω，故C正确；
D.电路总功率最大值3W，故D错误。
故选AC。
10. 如图所示，电源电压U=3V且保持不变，R1=10Ω，I1=0.1A。闭合开关，则（ ）

A. R1两端的电压是2VB. 通过 R2的电流是
C. R2的阻值是D. R1消耗的电功率是
【答案】BC
【解析】A．当开关闭合时，R1=10Ω，I1=0.1A，则R1的电压为
故A不符合题意；
B．由电路图可知R1与 R2串联，串联电路中电流相等，即
I2= I1=0.1A
故B符合题意；
C．电路中的电流为0.1A，总电压为3V，故电路中的总电阻为
R1与 R2串联，R2的阻值为
故C符合题意；
D．R1电阻为10Ω，电流I1=0.1A ，R1消耗的电功率为
故D不符合题意。
故选BC。
11.如图所示电路，电源电压为且恒定。电流表量程为，电压表的量程为，小灯泡规格为“”（灯丝阻值不变），滑动变阻器规格为“”。保证电路中各元件都不损坏，下列说法正确的是（ ）

A. 电流表示数变化范围
B. 电压表示数变化范围
C. 滑动变阻器阻值变化范围
D. 小灯泡实际功率变化范围
【答案】ABD
【解析】ABC．由图可知，灯泡和变阻器串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，小灯泡的额定电流
小灯泡的电阻
电流表的最大电流是0.6A，通过变阻器的最大电流是1A，由串联电路电流的规律可知通过电路的最大电流是0.5A，此时变阻器连入电路的电阻最小，电压表的示数最小，电压表的示数
U小=U-UL=4.5V-2.5V=2V
变阻器连入电路的电阻最小值
电压表的量程是0-3V，电压表的最大示数是3V，由串联分压可知，当电压表的示数为3V时，变阻器连入电路的阻值最大，此时电路的总电阻最大，电路中的电流最小，由欧姆定律和串联电路电压的规律可知电路中的最小电流
变阻器连入电路的最大阻值
电流表示数变化范围，电压表示数变化范围，滑动变阻器阻值变化范围，故AB正确，C错误；
D．通过电路的最大电流是0.5A，此时灯泡正常发光，小灯泡的电功率是1.25W，通过电路的最小电流是0.3A，小灯泡实际功率
P小=I小2RL=(0.3A)2×5Ω=0.45W
小灯泡实际功率变化范围，故D正确。
故选ABD。
12. 如图所示的电路，电源电压U恒定不变，，，滑动变阻器标有“”字样，电压表量程为0~15V，电流表量程为0~3A。当滑动变阻器滑片移到最左端，开关S接通触点1时，电流表的示数为0.8A；当开关S接通触点2，为保障电路安全，滑动变阻器接入电路的阻值为；当改变滑片位置、开关S接不同触点，在保障电路安全的情况下，电路工作的最大电流和最小电流分别为和。下列计算正确的是（ ）

A. B. 的范围为
C. D. 电路工作的最小功率
【答案】AC
【解析】A．当滑动变阻器滑片移到最左端，开关S接通触点1时，只有R1的简单电路，电流表测量电路中的电流，电流表的示数为0.8A，电源电压
U=I1R1=0.8A×30Ω=24V
故A正确；
B．当开关S接通触点2，变阻器和电阻R2串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，电流表量程为0~3A，当变阻器连入电路的电阻为零，只有电阻R2的简单电路，电路中的电流为
电路是安全的，电压表量程为0~15V，由串联分压可知当电压表的示数为15V时，变阻器连入电路的电阻最大，由串联分压得到
R′≈33Ω
