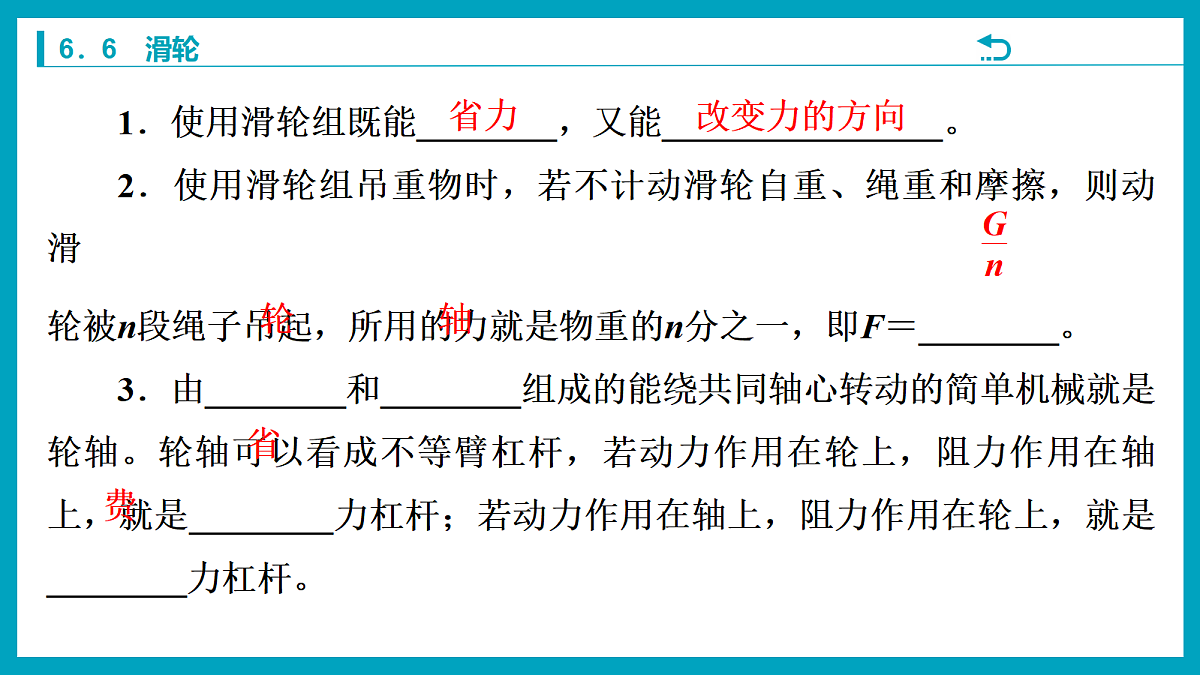

1．使用滑轮组既能________，又能________________。2．使用滑轮组吊重物时，若不计动滑轮自重、绳重和摩擦，则动滑轮被n段绳子吊起，所用的力就是物重的n分之一，即F＝________。3．由________和________组成的能绕共同轴心转动的简单机械就是轮轴。轮轴可以看成不等臂杠杆，若动力作用在轮上，阻力作用在轴上，就是________力杠杆；若动力作用在轴上，阻力作用在轮上，就是________力杠杆。

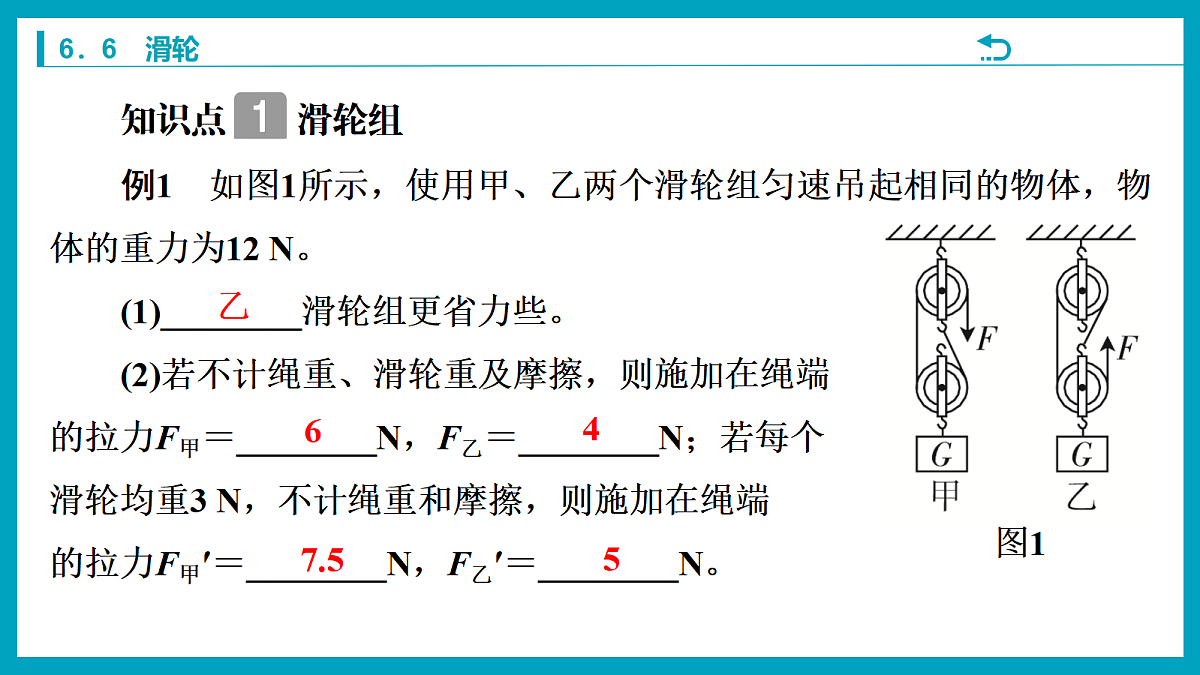

知识点 滑轮组例1　如图1所示，使用甲、乙两个滑轮组匀速吊起相同的物体，物体的重力为12 N。(1)________滑轮组更省力些。(2)若不计绳重、滑轮重及摩擦，则施加在绳端的拉力F甲＝________N，F乙＝________N；若每个滑轮均重3 N，不计绳重和摩擦，则施加在绳端的拉力F甲′＝________N，F乙′＝________N。

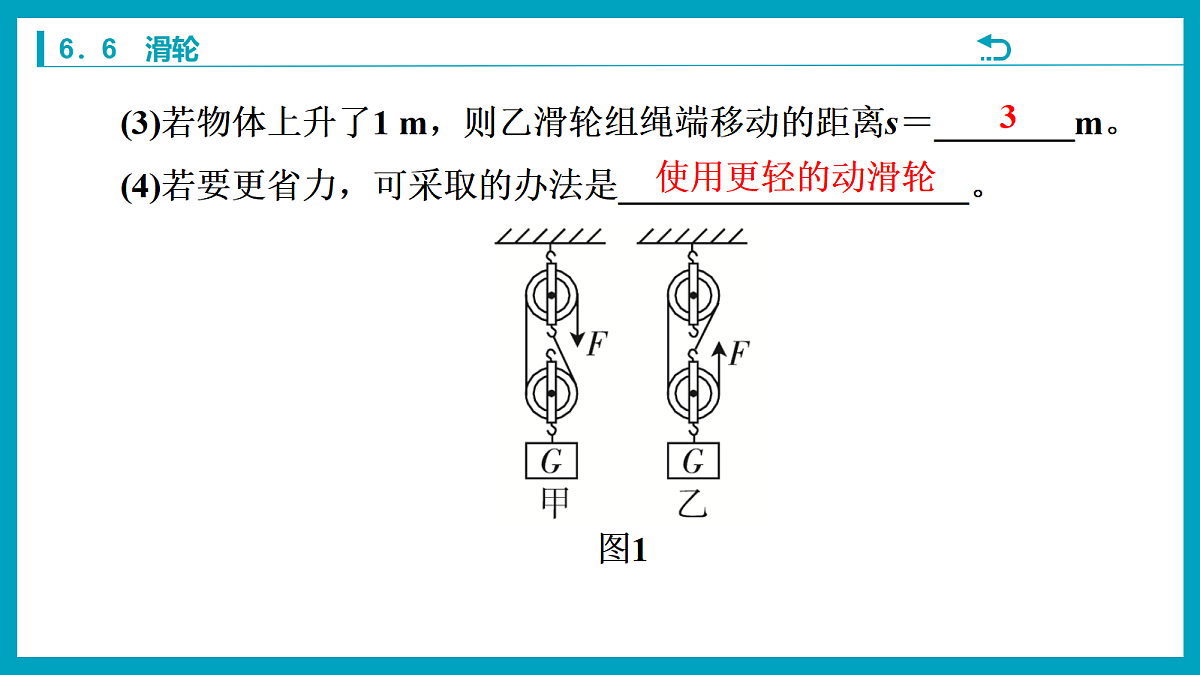

(3)若物体上升了1 m，则乙滑轮组绳端移动的距离s＝________m。(4)若要更省力，可采取的办法是____________________。

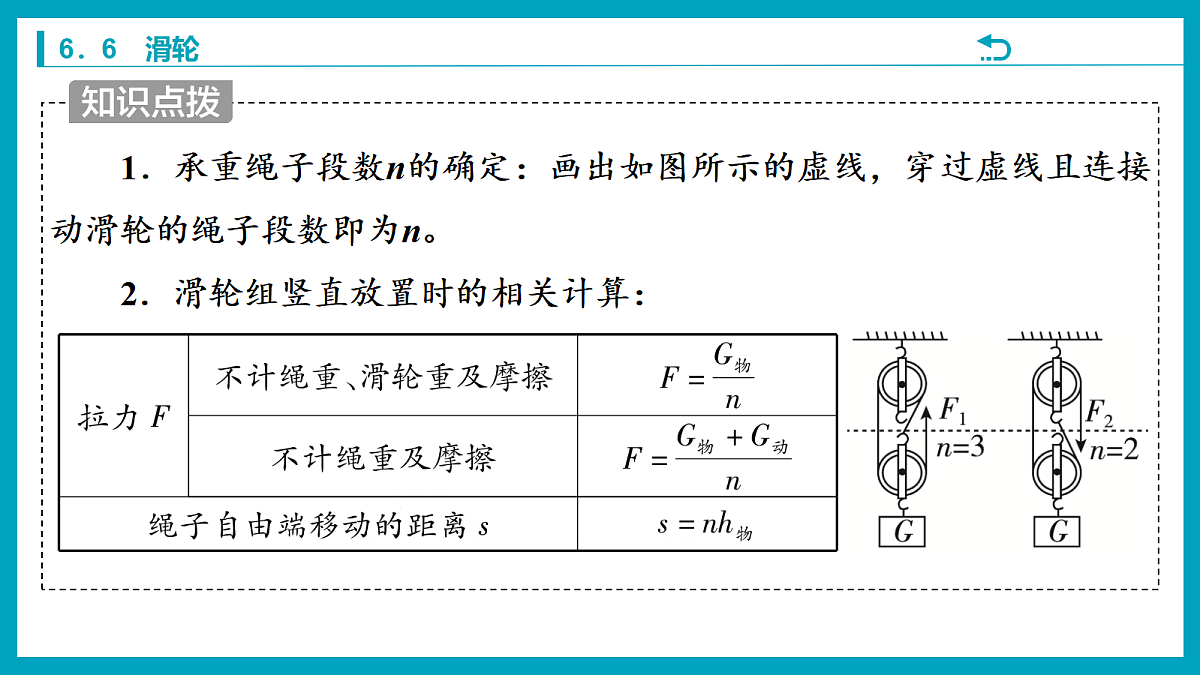

1．承重绳子段数n的确定：画出如图所示的虚线，穿过虚线且连接动滑轮的绳子段数即为n。2．滑轮组竖直放置时的相关计算：

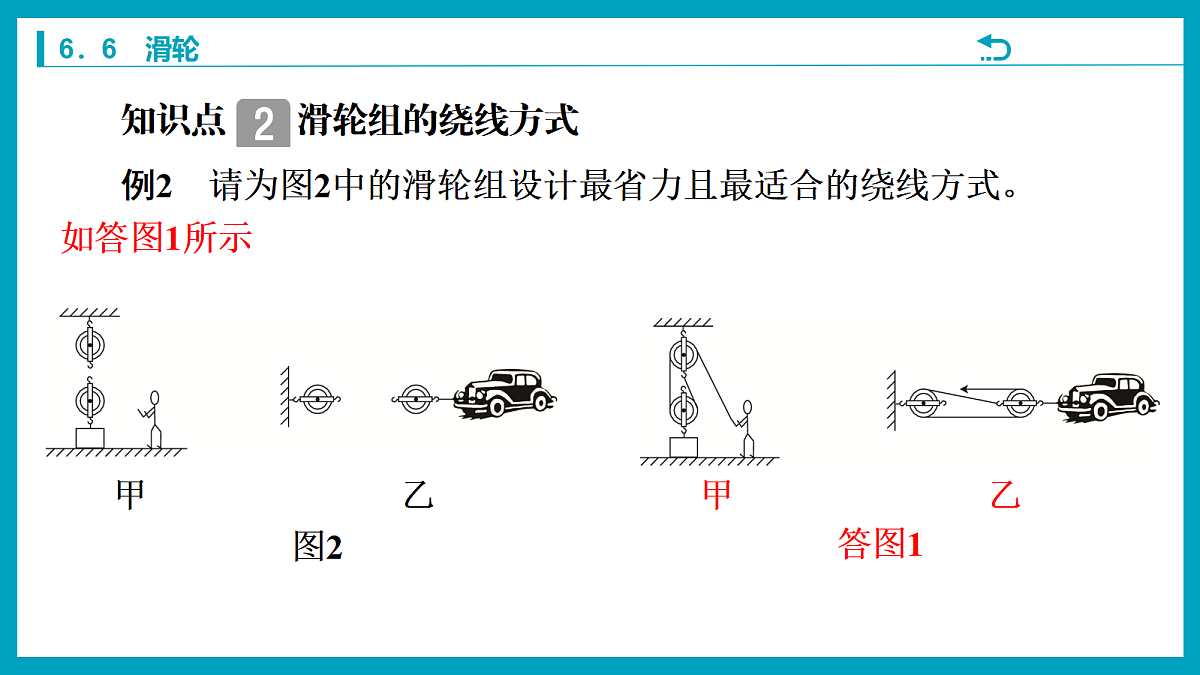

知识点 滑轮组的绕线方式例2　请为图2中的滑轮组设计最省力且最适合的绕线方式。
1．确定起点的方法是“奇动偶定”。(奇动：n是奇数时，绳子起始端拴在动滑轮上。偶定：n是偶数时，绳子起始端拴在定滑轮上)2．滑轮组绕线时，根据“一动一定”的原则，交替绕过动、定滑轮；线从一个滑轮画出后只能接着去绕离得最近的另一类滑轮，不能交叉。
知识点 轮轴和斜面【拓展】例3　 明朝罗颀《物原》中记载：“史佚(周朝人名)始作辘轳。”图3甲是周朝的一种取水工具“辘轳”，图乙是“辘轳”的简化图。“辘轳”属于简单机械中的________；若想使人在提水时更省力，可以适当增加________(选填“AB”或“BC”)的长度。
例4　图4是小明要攀登的一座山峰的示意图，坡道是________(选填“滑轮”“轮轴”或“斜面”)的应用实例。若两坡的路况接近，则沿________(选填“南”或“北”)坡攀登较省力。
斜面可以省力但费距离，同样的高度，斜面的倾角越小，斜面就越长，越省力。
1．(知识点1)下列装置中，既能改变力的方向又能省力的是(　　)
2．(知识点3)“低碳环保”是当今社会的主流，自行车是我国常见的交通工具，如图5所示，自行车的车把是一个________(选填“滑轮”“斜面”或“轮轴”)，使用这种机械的目的是________。
3．(知识点1)如图6所示，A、B两个滑轮中，A是________滑轮，B是________滑轮，它们组合在一起构成一个滑轮组。在不考虑滑轮重、绳重和绳与滑轮间的摩擦时，若物体与桌面之间的滑动摩擦力是90 N，则拉动物体需要的拉力F至少为________N。
4．(知识点2)请用笔画线表示细绳，把图7中的滑轮连接起来，使提起物体时最省力。
5．(知识点1)如图8所示，当工人师傅用200 N的拉力向下拉绳时，重为360 N的物体匀速上升了50 cm，不计绳重及摩擦。求：
甲　　　　 乙
例3　轮轴　BC 例4　斜面　南
课堂小测1．B　2．轮轴　省力　3．定　动　30　 4．如答图2所示
