初中物理沪科版（2024）九年级全册（2024）第十七章 电流做功与电功率本章总结复习课件ppt

这是一份初中物理沪科版（2024）九年级全册（2024）第十七章 电流做功与电功率本章总结复习课件ppt，共62页。PPT课件主要包含了电流做功，1电功的概念，2电功的影响因素，通电时间，3电功的计算，WUIt，4推导公式，适用于纯电阻电路，6电功分配，①串联电路等内容，欢迎下载使用。

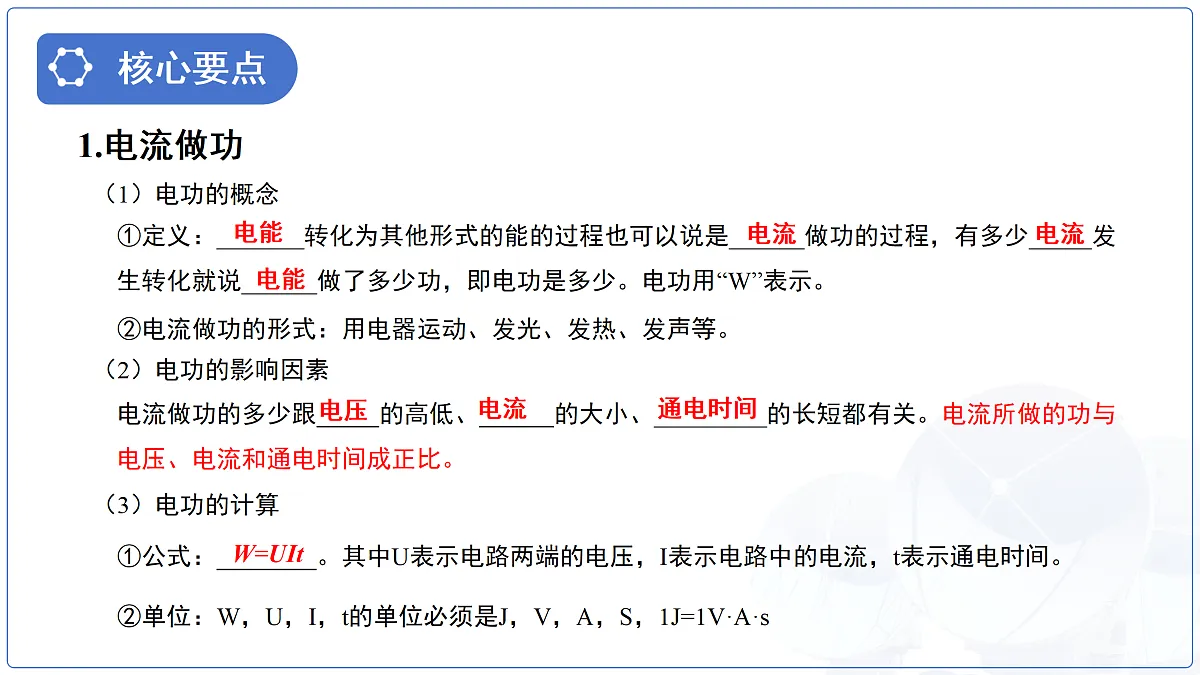

①定义：_______转化为其他形式的能的过程也可以说是______做功的过程，有多少_____发生转化就说______做了多少功，即电功是多少。电功用“W”表示。
②电流做功的形式：用电器运动、发光、发热、发声等。
电流做功的多少跟 的高低、 的大小、_________的长短都有关。电流所做的功与电压、电流和通电时间成正比。
①公式： 。其中U表示电路两端的电压，I表示电路中的电流，t表示通电时间。
②单位：W，U，I，t的单位必须是J，V，A，S，1J=1V·A·s

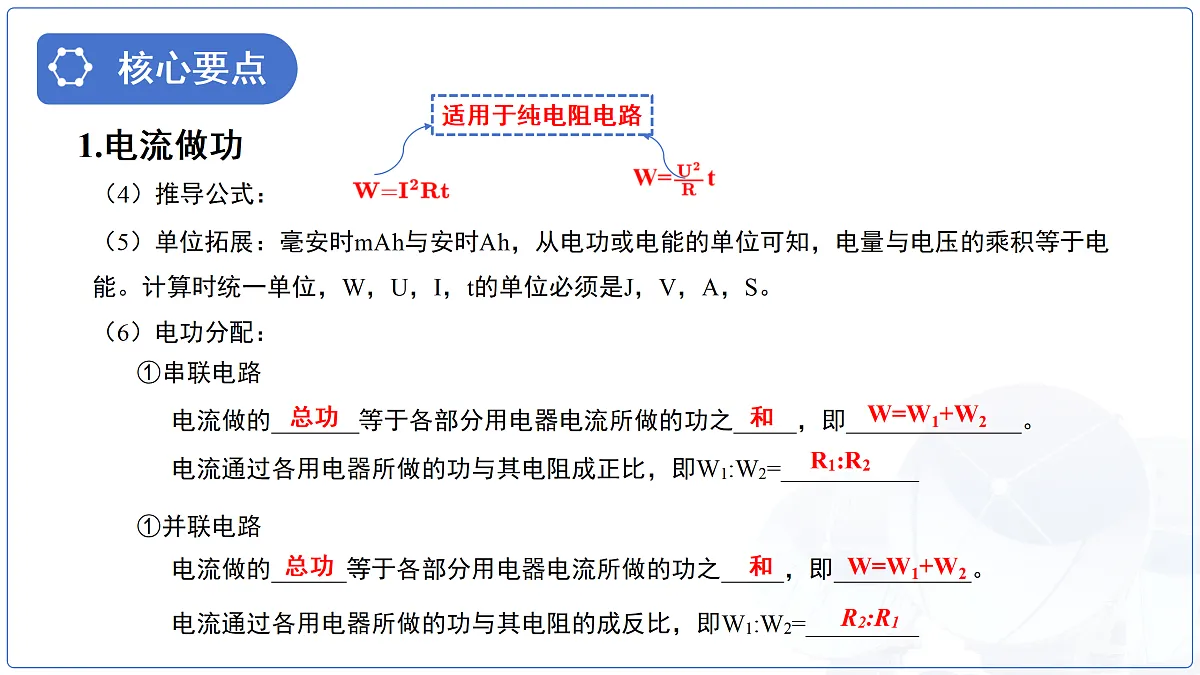

（5）单位拓展：毫安时mAh与安时Ah，从电功或电能的单位可知，电量与电压的乘积等于电能。计算时统一单位，W，U，I，t的单位必须是J，V，A，S。
电流做的_______等于各部分用电器电流所做的功之_____，即______________。
电流通过各用电器所做的功与其电阻成正比，即W1:W2=___________
电流做的______等于各部分用电器电流所做的功之_____，即___________。
电流通过各用电器所做的功与其电阻的成反比，即W1:W2=_________

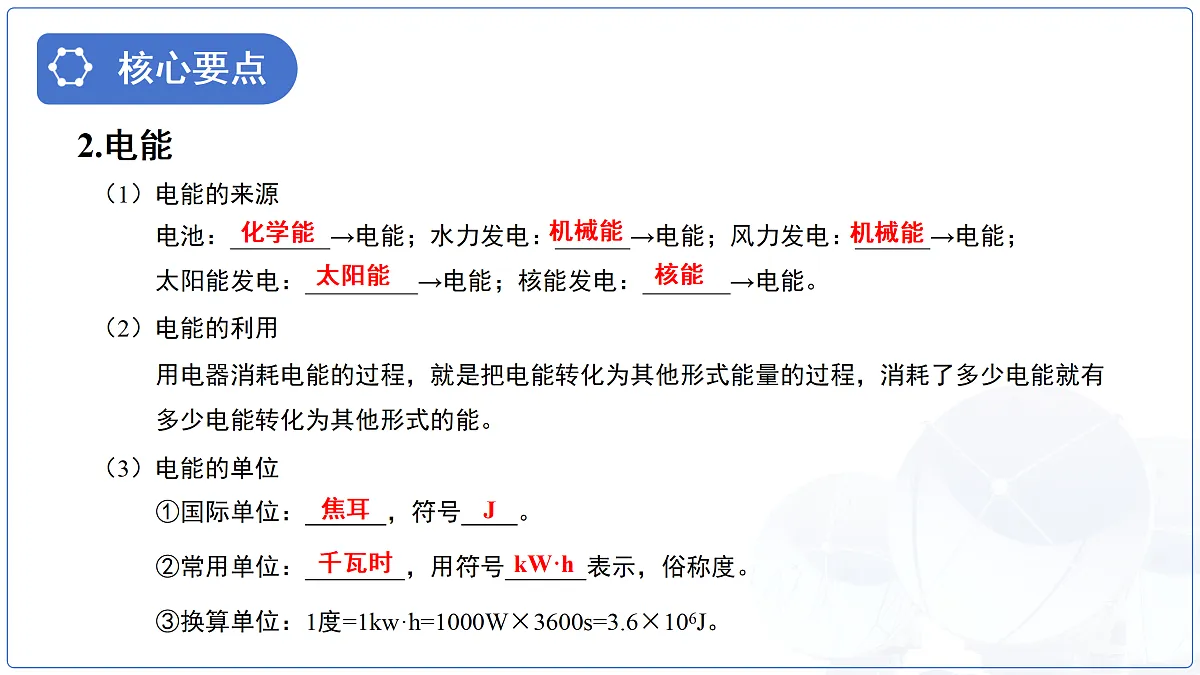

电池：________→电能；水力发电：______→电能；风力发电：______→电能；太阳能发电：_________→电能；核能发电：_______→电能。
用电器消耗电能的过程，就是把电能转化为其他形式能量的过程，消耗了多少电能就有多少电能转化为其他形式的能。
①国际单位： ，符号 。
②常用单位： ，用符号 表示，俗称度。
③换算单位：1度=1kw·h=1000W×3600s=3.6×106J。

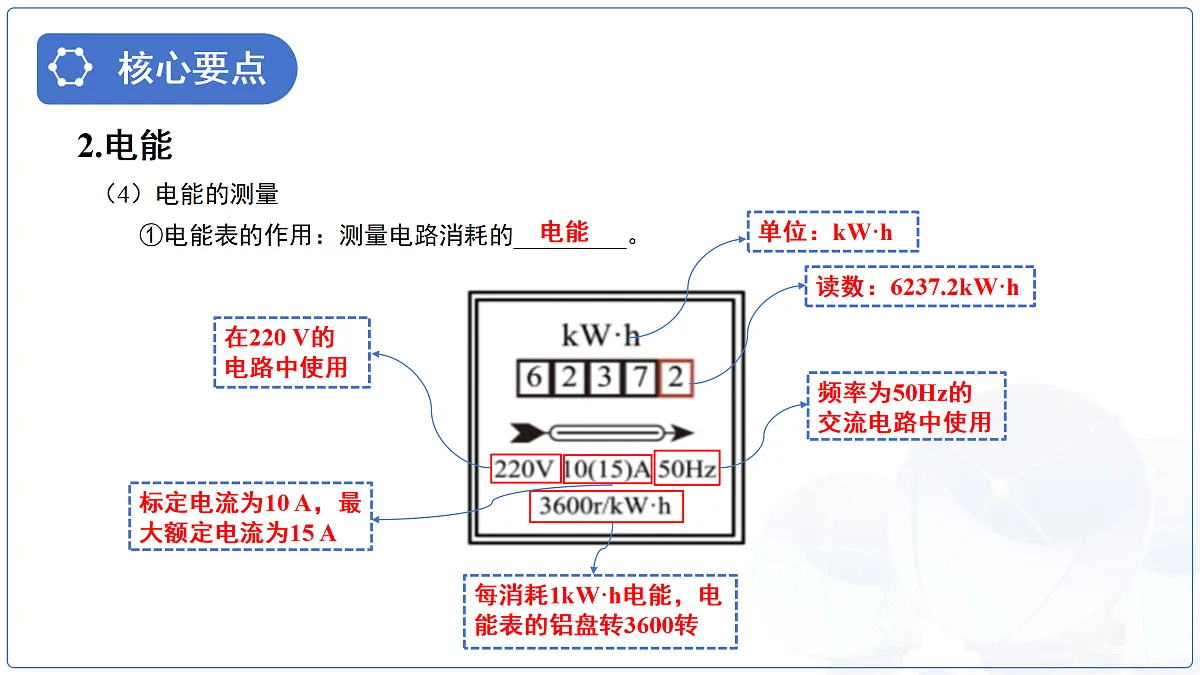

①电能表的作用：测量电路消耗的_________。
读数：6237.2kW·h
频率为50Hz的交流电路中使用
每消耗1kW·h电能，电能表的铝盘转3600转
标定电流为10 A，最大额定电流为15 A
在220 V的电路中使用

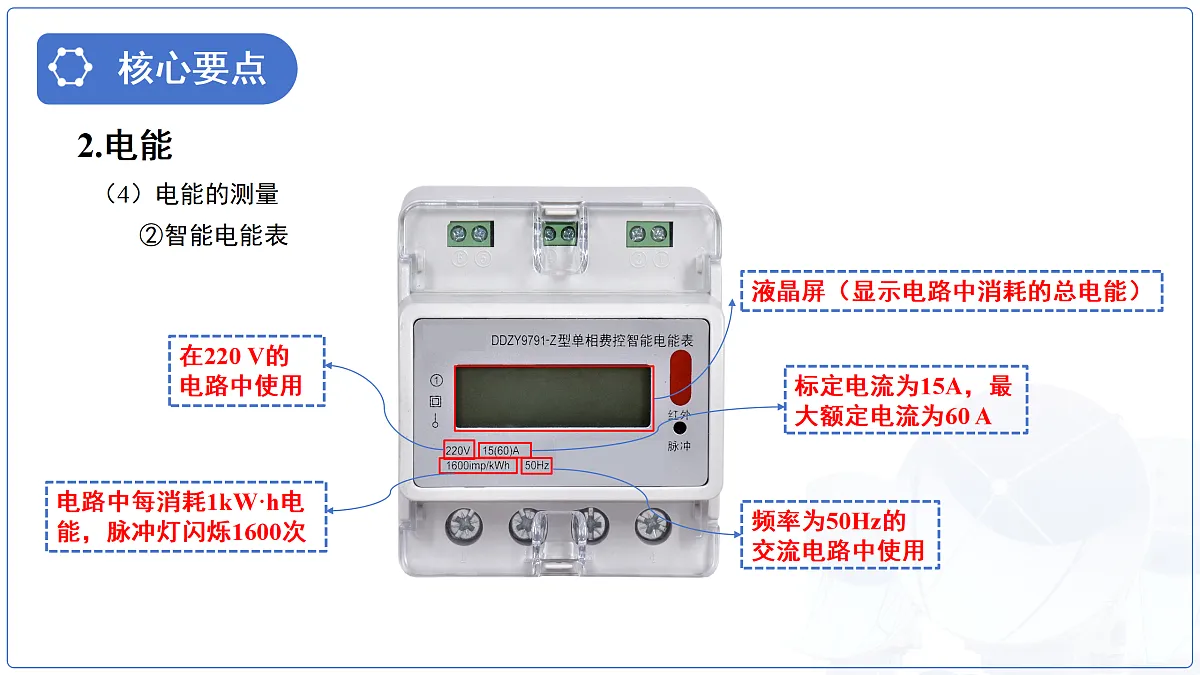

液晶屏（显示电路中消耗的总电能）
标定电流为15A，最大额定电流为60 A
电路中每消耗1kW·h电能，脉冲灯闪烁1600次

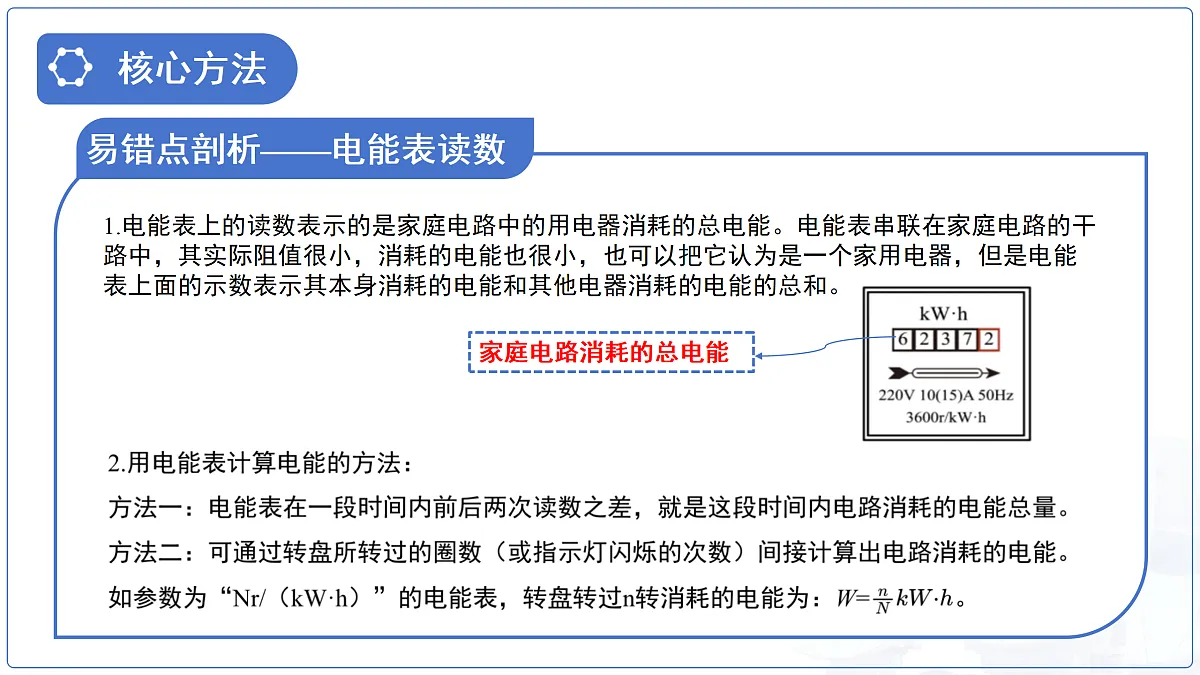

1.电能表上的读数表示的是家庭电路中的用电器消耗的总电能。电能表串联在家庭电路的干路中，其实际阻值很小，消耗的电能也很小，也可以把它认为是一个家用电器，但是电能表上面的示数表示其本身消耗的电能和其他电器消耗的电能的总和。
1.电功和电能的联系与区别（1）电功：是电流做功的过程，属于 “过程量”（描述能量转化的 “过程” 和 “多少”）。（2）电能：是一种能量形式，属于 “状态量”（描述物体在某一时刻具有的能量多少）。（3）电功和电能的关系：电流做了多少电功，电路中就消耗了的多少的电能。（4）电功公式：W=UIt，单位：焦耳（J）（5）W电功=E消耗的电能
2.电功的两套单位（1）W=UIt （W→J，U→V，I→A，t→s） 1J=1V·A·s（2）W=Pt （W→kW·h，P→kW，t→h） 1kW·h=1kW·1h（3） 1kW·h=3.6×106J=1度
1.（2025·广水市一模）如图是某家庭电路中电能表的表盘，下列说法正确的是（ ）A.电能表是测量电功率的仪表B.该电能表已消耗电能31.6kW·hC.该电能表允许通过的最大电流为5AD.该家庭电路每消耗1kW·h的电能，电能表的转盘转过3000转
电能表是测量电功的仪表
表示的是家庭电路中用电器消耗的电能，而非电能表
最大电流是10A而非5A
某家庭某月初电能表的示数如图甲，月底表盘示数如图乙，他所在地区每度电的电费是0.5元，将某家用电器单独接在该电能表上正常工作5min，电能表指示灯闪烁了160次，则（ ）A.本月他家应缴纳电费45元B.该家庭总共耗电17172kW·hC.这个用电器5min耗电160JD.该电能表只能在30A电路中使用
2.（2024吉林省·期中考试）如图1所示为一款充电宝给两部手机充电，这两部手机是______（选填”串联”或”并联”）的；如图2所示，是家庭电路中电子式电能表的表盘，将一个电磁炉单独接在这个家庭电路中正常工作12min，电能表指示灯闪烁了1000次，则电能表的示数将变为________kW.h。
两部手机互不影响，是并联关系
电能表的指示灯闪烁1000次时，电磁炉消耗的电能：W=（1000/2500）kW·h=0.4kW·h
如图2所示是某家用电子式电能表的表盘，该表盘上显示已用电_________kW·h。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。该用电器在上述时间内消耗的电能为__________kW·h。
3.（2025·西昌市一模）一只标有“8V”字样的小灯泡L和定值电阻R的I一U关系图像如图所示，下列说法中正确的是（ ）A.电阻R的阻值为20ΩB.若小灯泡L和定值电阻R串联，电路两端允许加的最大电压为16VC.当小灯泡L和定值电阻R并联在电源电压为4V的电路时，整个电路通电1min电流所做的功为96JD.若将小灯泡L接在电压为12V的电路中，为让小灯泡正常发光需串联一个8Ω的电阻
电阻R的I—U图线是一条直线，在图线上找任意一确定的点（横纵坐标最好是整数的）带入R=U/V =8/0.2=40Ω
I额灯=0.4A，串联电流相等，UR=I额灯·R=0.4A×40Ω=16V，U总=U额灯+UR
U=U总-U额=12V-8V=4V，R1=U/I=4V /0.4A=10Ω
某实验小组测得小灯泡L和电阻R的电流与电压关系的图像如图所示。下列说法正确的是（ ）A.电阻R的阻值为10ΩB.当通过小灯泡L的电流为0.2A时，其消耗的电能为0.2JC.仅把小灯泡L、电阻R并联在电压为2V的电路中，干路上的电流为0.3AD.仅把小灯泡L、电阻R串联在电路中，当电流为0.2A时，它们两端的总电压为5V
4.（2025·哈尔滨校级三模）如图所示，是“220V，15W”的LED灯和“220V，15W”的白炽灯正常工作时将电能转化为内能和光能的占比图。当两灯均正常工作时，下列说法不正确的是（ ）A.灯两端的实际电压：1：1B.相同时间产生的内能：1：2C.相同时间消耗的电能：1：1D.电能转化为光能的效率：9：2
正常发光，额定电压等于实际电压，都为220V
相同时间内产生的电能相同，LED所产生的内能占总电能的10％，白炽灯所产生的内能占总电能的80％，故相同时间内消耗的电能之比为1：8
LED电能转化为光能的效率为90％，白炽灯的效率是20％，所以比例是9：2
如图所示，是“220V,5W”的LED灯和“220V,15W”的白炽灯正常工作时将电能转化为内能和光能的占比图。当两灯均正常工作时，下列说法正确的是（ ）A.灯两端的实际电压：LED灯等于白炽灯B.相同时间消耗的电能：LED灯等于白炽灯C.相同时间转化为的内能：LED灯多于白炽灯D.电能转化为光能的效率：LED灯低于白炽灯
（1）直接读消耗的电能电能表读数单位为 “kW・h（度）”，最后一位是小数位（如读数 “2345.6” 表示 2345.6 kW・h）。某段时间内消耗的电能 = 月末读数 - 月初读数（例：月初读数 123.4 kW・h，月末 156.7 kW・h，本月耗电156.7−123.4=33.3kW⋅h）。
（1）串联电路W总=W1+W2+W3+……Wn(总电能等于各用电器电能之和)W总=U总I总t （U总=U1+U2+U3……Un，I总=I1=I2……=In）（2）并联电路W总=W1+W2+W3+……Wn(总电能等于各用电器电能之和)W总=U总I总t （U总=U1=U2=U3……Un，I总=I1+I2+……In）
（1）电功率定义： 与 的比值叫做电功率，用符号_____表示。
（2）物理意义：在物理学中，用电功率表示电流做功的______。电功率越大，电流做功_____，电功率越小，电流做功______。
（4）单位：在国际单位制中，电功率的单位是________，简称____（W），常用单位还有千瓦（kW）、毫瓦（mW），1kW=1000W，1W=1000mW。
（5）常用用电器的功率： 节能灯电功率约为20_____，电饭煲电功率约为500______，空调电功率约为1000_____，电 脑电功率约为200_____……
（3）公式：____________。
（5）常用用电器的功率：
（6）串、并联电路中电功率的分配关系：无论是串联电路还是并联电路，电路中电流做的总功等于各个用电器做功的总和，即___________。
（7）串并联电路：各用电器的电功率功与其成_______，即P1:P2=________
（8）并联电路：各用电器的电功率功与其成_______，即P1:P2=________
2.额定电功率和实际电功率
改变电阻两端电压，保护电路
3.测量小灯泡的电功率
I-U图像不是直线的原因:灯丝的阻值随温度的升高而增大
（1）将表格中的数据在I—U坐标图中进行描点，并用平滑曲线将其连接。
小灯泡的实际功率越大，小灯泡_______。
4.利用电能表测量用电器的电功率
（1）从电能表表盘上记下用电器每消耗1kW·h的电能，电能表的转数N（或指示灯闪烁次数N）；
（2）断开家里其他用电器的开关，只让待测用电器在正常负荷下稳定工作；
（3）用停表测量待测用电器工作时电能表转盘转数n（或指示灯闪烁次数n）所用时间；
1.纯电阻电路：电流通过用电器时，电能全部转化为内能，且无其他形式能量消），如白炽灯、电炉、电热毯、定值电阻等。
2.非纯电阻电路：电流通过用电器时，电能一部分转化为内能，另一部分转化为其他形式的能，如电动机（电能→内能 + 机械能）、电解槽（电能→内能 + 化学能）、电风扇（机械能+内能）等。
1.小灯泡不发光（1）闭合开关，灯泡不亮，电流表、电压表有示数且示数较小。可能原因：滑动变阻器连接下面两个接线柱，电路中电流过小；或者小灯泡的实际功率过小。
（2）闭合开关，灯泡不亮，电流表指针几乎不偏转，而电压表示数却很大，接近电源电压。可能原因：灯泡处断路，即灯泡的灯丝断了或灯座接触不良。
（3）闭合开关，灯泡不亮，电流表有示数，电压表无示数。
2.开关问题连接电路时，接完最后一根导线灯泡立即发光。可能原因：连接电路时，开关未断开。
3.滑动变阻器问题闭合开关，移动滑动变阻器的滑片时，电表示数及灯泡的亮度均无变化。可能原因：滑动变阻器同时接入了上面（相当于阻值很小的导线）或下面（把滑动变阻器的阻值全部接入电路）两个接线柱。
1.（2025·莱芜区二模）如图是某手机的“超级快充”插头，匹配相应的数据线即可自动向该手机电池实现“超级快充”，其铭牌参数如表，根据输出参数“5V；2A”或“10V；4A”或“11V；6A”可推断（ ）A.“超级快充”的“快”是指电压大B.“超级快充”的“快”是指电流大C.“超级快充”的“快”是指电功率大D.给同一部手机充电，“超级快充”消耗的电能多
P=W/t，在手机电池存储电能一定时，充电功率越大，充电时间越短，冲电越快。
如图是某国产手机的“超级快充”插头，匹配相应的数据线即可自动向该手机电池实现“超级快充”，“超级快充”的“快”是指（ ）A.电压大 B.电流大 C.电功率大 D.电能大
2.（2024秋·赤峰期末）甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）A.“220V”表示灯泡工作时，两端的实际电压为220VB.甲灯额定功率大于乙灯的额定功率C.两灯均正常发光时，甲灯消耗电能较少D.两灯均正常发光时，乙灯消耗电能较快
220V表示的是额定电压
甲额定功率是25W，乙是100W，乙的大于甲的
没有时间的限定，无法知道电能消耗的多少
正常发光时，额定功率大的，消耗电能快
甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）A.甲灯的实际功率一定是25WB.将乙灯接入110V电路中，它的实际功率为50WC.两灯均正常发光时，乙灯消耗的电能较多D.两灯均正常发光时，甲灯灯丝电阻较大
3.(2025·福建省·同步练习)在如图甲所示电路中，电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I一U图像。闭合开关S后，下列判断正确的是（ ）A.滑动变阻器的滑片P向左滑动时，小灯泡变暗B.当电流表示数为0.4A时，小灯泡的电阻是25ΩC.当电压表示数为2.5V时，小灯泡的功率是1.25WD.当小灯泡正常发光时，滑动变阻器的电功率是0.25W
电路是串联，滑片右移，滑动变阻器连入电路的电阻减小，分压减小，灯泡分压变大，电路中的总电阻也变小，总电流变大，由P=UI可知，所以小灯泡的电功率变大
RL=U/I=1V/0.4A=2.5Ω
电压表测滑动变阻器的电压，UL=3V-2.5V=0.5V，PL=ULIL=0.5V×0.3A=0.15W
如图甲所示电路的电源电压为3V恒定不变，小灯泡的额定电压为2.5V，图乙是小灯泡的I一U图像。闭合开关S后，下列判断正确的是（ ）A.若灯泡变暗，滑动变阻器的滑片P应向左移动B.小灯泡的电阻不随温度的改变而改变C.滑动变阻器的滑片P向右移动，电压表示数变小D.小灯泡正常发光时，滑动变阻器的功率是0.1W
4.（2025·西安模拟）在“测量小灯泡的电功率”实验中，实验器材有两节新干电池、待测小灯泡（额定电压为2.5V）、电压表、电流表、滑动变阻器、开关和若干导线。
（1）连接的实验电路如图1所示，检查电路时发现有一根导线连接错误，请在连接错误的导线上画“×”并补画出正确的连线。
（2）正确连接电路后，闭合开关前，滑动变阻器的滑片应该移动到最_____（选填“左”或“右”）端。
滑片置于滑动变阻器的阻值最大处
（3）正确连线后闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，则电路故障可能是_____ A.小灯泡短路 B.小灯泡断路 C.滑动变阻器短路 D.滑动变阻器断路
小灯泡不亮可能是断路，也可能是短路，电流表无示数，排除短路，接下来电压表有示数，说明小灯泡断路，电压直接测电源电压。
（4）排除电路故障后，闭合开关，移动滑动变阻器的滑片，电流表指针如图2所示，则此时通过小灯泡的电流是_______A。
A表量程选0-0.6A，所以最小分度值是0.02A，读数为0.14A
（5）根据记录的多组1-U数据，画出了通过小灯泡的电流随其两端电压变化的关系图像，如图3所示，分析图像可知：①小灯泡的额定功率为______W；②小灯泡的电阻随两端电压的增大而______（选填“增大”“不变”或“减小”）。
小灯泡额定电压是2.5V，对应的额定电流是0.25A，P=UI=2.5V×0.25A=0.625W
图像的斜率（1/R）随电压的增大而减小，故R随U增大而增大
小明在“测量小灯泡电功率”实验中，选用如图1所示的器材和电路。其中电源电压恒为6V，小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线将滑动变阻器连入电路，要求：向右移动滑片P，灯泡变亮。连接电路时开关应处于________状态。
（2）连接好电路闭合开关后，灯泡不亮，电压表和电流表均偏转，则下一步操作应该是_______。 A.更换小灯泡 B.检查电路是否断路 C.更换电池 D.移动滑片P
（3）根据测得的数据绘制的通过小灯泡的电流随它两端电压变化的关系图象如图2所示，小灯泡的额定功率为_______W；实验中_________（能/不能）长时间使电压表的示数保持3V。
（4）实验中电表的最小示数为“0.5V 0.1A”，滑动变阻器的最大阻为_______Ω。
串联电路：电流处处相等（I1=I2=I总）分配规律：P1：P2=R1：R2（功率与电阻成正比，电阻越大，功率越大）总功率计算：P总=P1+P2+……+Pn（P总=U总I总）
1.串联电路的电功率分配
2.并联电路的电功率分配
并联电路：各支路电压相等（U1=U2=U总）分配规律：P1：P2=R2：R1（功率与电阻成反比，电阻越小，功率越大）总功率计算：P总=P1+P2+……+Pn（P总=U总I总）
3.伏阻法测量小灯泡电功率
4.安阻法测量小灯泡电功率
①将电阻产生的热量多少转换看U形管中液面高度差，电阻产生的焦耳热越大，U形管中液面的高度差越大。
②两个电阻是串联的连接方式，串联电路电流处处相等。
③液面上5Ω电阻和液面下的5Ω电阻是并联关系，目的是为了分流，使流过左边容器电阻的电流大于流过右边容器里电阻的电流。
（2）公式：________________。
（1）定义：电流通过导体产生的热量跟电流的 成正比，跟导体的 成正比，跟______________成正比。这个规律叫做焦耳定律。
电热器是利用电流的热效应来工作的设备。如家里的电暖器，电饭锅，电炉子等。
如电视机上的散热孔，电脑机箱内有小风扇，电动机外壳有许多散热片等。
认为所有用电器消耗的电能都等于产生的热量，将 “电能W” 与 “热量Q”直接划等号。在纯电阻电路中（电路中的用电器只有电阻，或者电流所做的电功全部用来发热），电路中消耗的电能将全部转化为焦耳热，但是在非纯电阻中，有一部分电能还要转化为其他形式的能量，比如电风扇工作时，消耗的电能一部分转化为风扇扇叶的机械能，另一部才才转化为发动机线圈的内能。
1.（2025·庐阳区校级一模）如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置。两个透明容器中密封着等量的空气，下列说法错误的是（ ）A.通电后透明容器中气体的内能增大是通过做功的方式改变的B.U形管液面高度变化是因为容器中气体热胀冷缩的缘故C.图乙所示的装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系D.图甲中，通电一段时间后左右两边容器内电阻产生的热量之比是1：2
是通过热传递的方式改变内能的
由Q=I2Rt，Q左：Q右=R左：R右=5Ω：10Ω=1：2
为了探究电流产生的热量跟什么因素有关，某同学设计了如图所示的装置。两段阻值不同的电阻丝（R1
