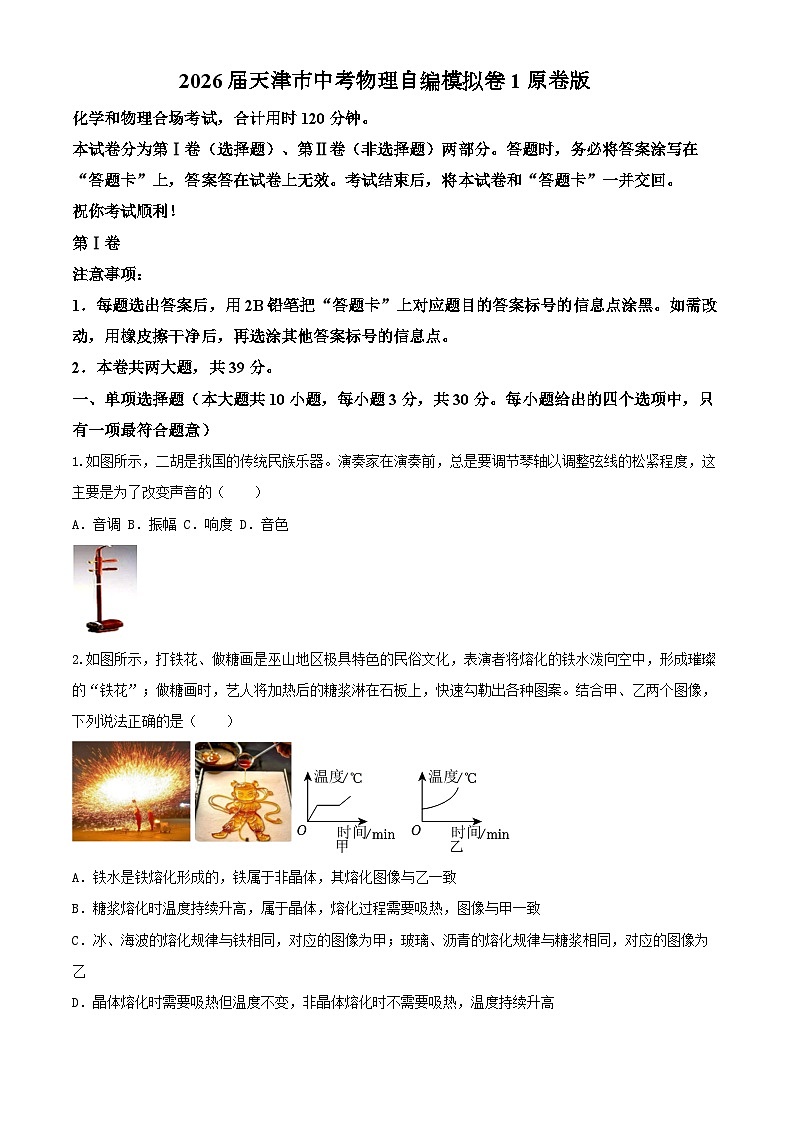

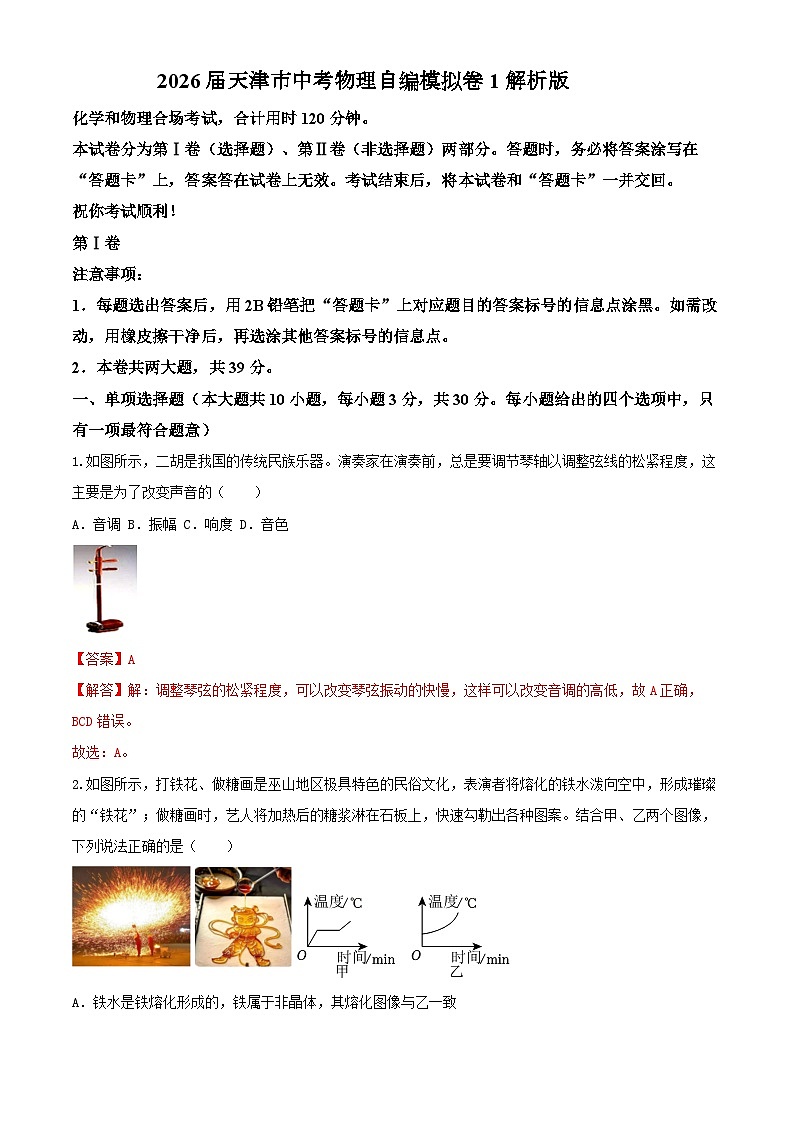

2026年天津市中考模拟物理试卷含答案

这是一份2026年天津市中考模拟物理试卷含答案，文件包含2026届天津市中考物理自编模拟卷1原卷版docx、2026届天津市中考物理自编模拟卷1解析版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。
本试卷分为第Ⅰ卷（选择题）、第Ⅱ卷（非选择题）两部分。答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。考试结束后，将本试卷和“答题卡”一并交回。
祝你考试顺利！
第Ⅰ卷
注意事项：
1．每题选出答案后，用2B铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号的信息点。
2．本卷共两大题，共39分。
一、单项选择题（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，只有一项最符合题意）
1.如图所示，二胡是我国的传统民族乐器。演奏家在演奏前，总是要调节琴轴以调整弦线的松紧程度，这主要是为了改变声音的（ ）
A．音调B．振幅C．响度D．音色
【答案】A
【解答】解：调整琴弦的松紧程度，可以改变琴弦振动的快慢，这样可以改变音调的高低，故A正确，BCD错误。
故选：A。

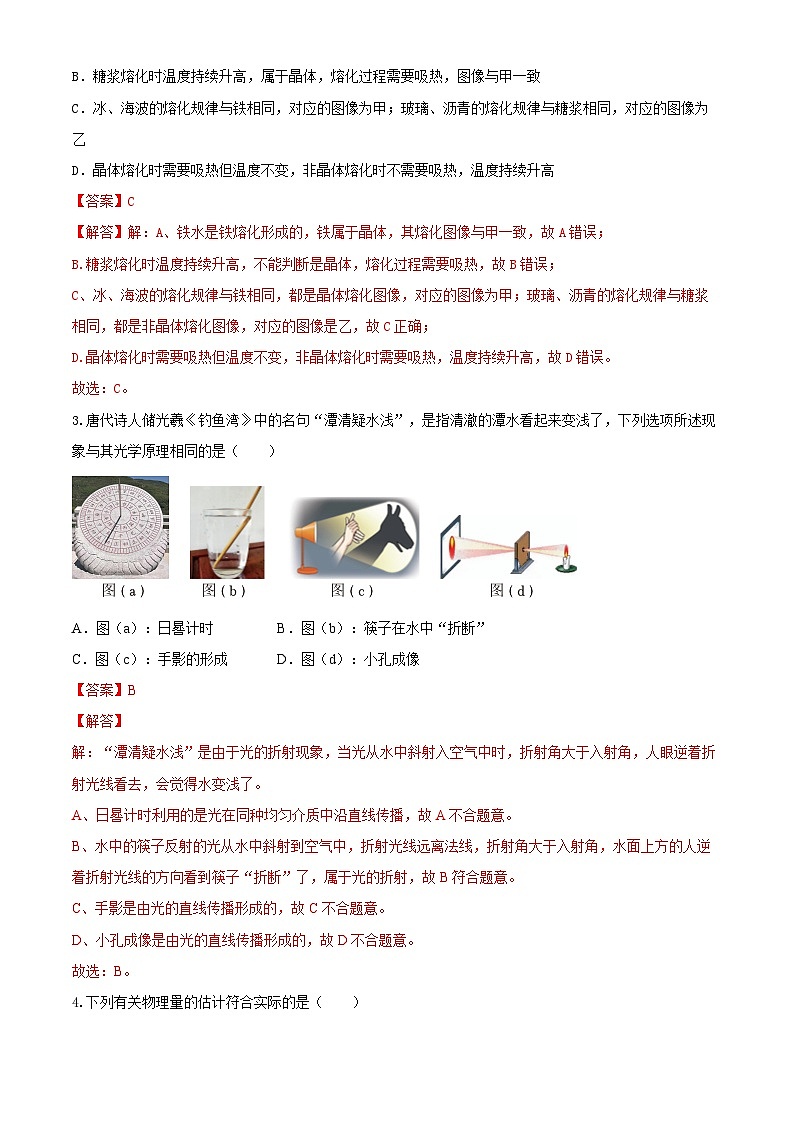

2.如图所示，打铁花、做糖画是巫山地区极具特色的民俗文化，表演者将熔化的铁水泼向空中，形成璀璨的“铁花”；做糖画时，艺人将加热后的糖浆淋在石板上，快速勾勒出各种图案。结合甲、乙两个图像，下列说法正确的是（ ）
A．铁水是铁熔化形成的，铁属于非晶体，其熔化图像与乙一致
B．糖浆熔化时温度持续升高，属于晶体，熔化过程需要吸热，图像与甲一致
C．冰、海波的熔化规律与铁相同，对应的图像为甲；玻璃、沥青的熔化规律与糖浆相同，对应的图像为乙
D．晶体熔化时需要吸热但温度不变，非晶体熔化时不需要吸热，温度持续升高
【答案】C
【解答】解：A、铁水是铁熔化形成的，铁属于晶体，其熔化图像与甲一致，故A错误；
B.糖浆熔化时温度持续升高，不能判断是晶体，熔化过程需要吸热，故B错误；
C、冰、海波的熔化规律与铁相同，都是晶体熔化图像，对应的图像为甲；玻璃、沥青的熔化规律与糖浆相同，都是非晶体熔化图像，对应的图像是乙，故C正确；
D.晶体熔化时需要吸热但温度不变，非晶体熔化时需要吸热，温度持续升高，故D错误。
故选：C。

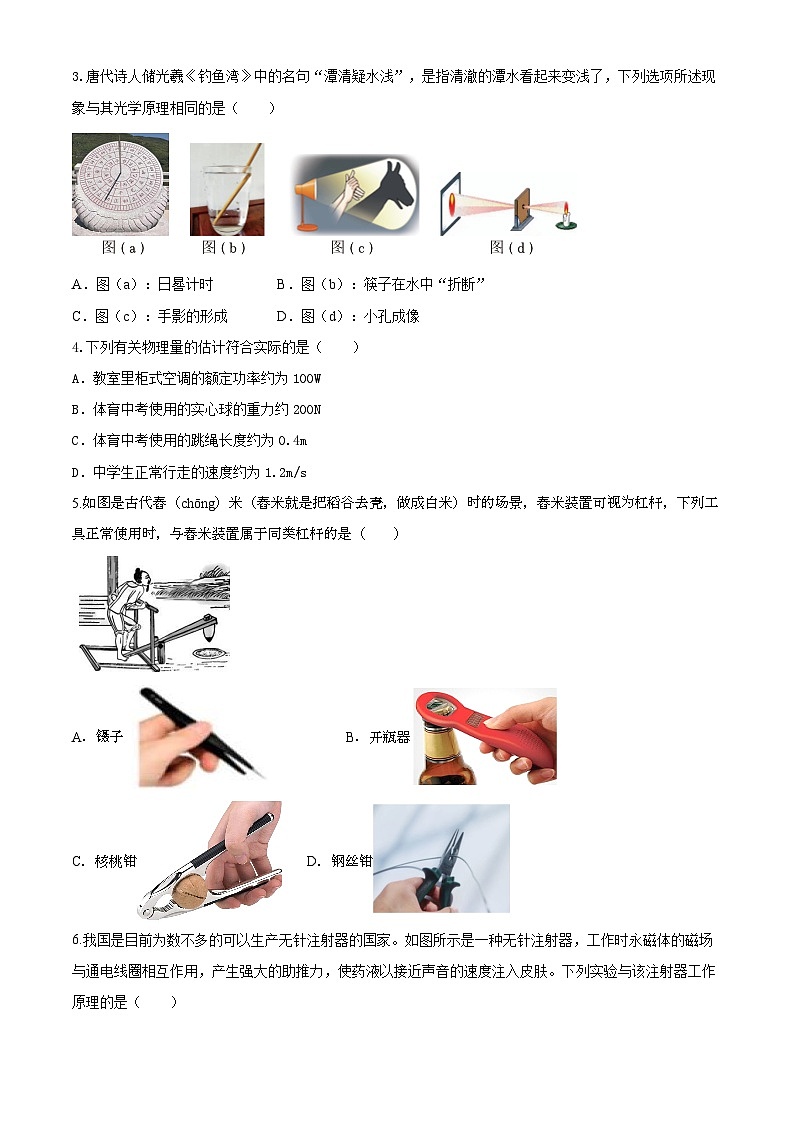

3.唐代诗人储光羲《钓鱼湾》中的名句“潭清疑水浅”，是指清澈的潭水看起来变浅了，下列选项所述现象与其光学原理相同的是（ ）
A．图（a）：日晷计时 B．图（b）：筷子在水中“折断”
C．图（c）：手影的形成 D．图（d）：小孔成像
【答案】B
【解答】
解：“潭清疑水浅”是由于光的折射现象，当光从水中斜射入空气中时，折射角大于入射角，人眼逆着折射光线看去，会觉得水变浅了。
A、日晷计时利用的是光在同种均匀介质中沿直线传播，故A不合题意。
B、水中的筷子反射的光从水中斜射到空气中，折射光线远离法线，折射角大于入射角，水面上方的人逆着折射光线的方向看到筷子“折断”了，属于光的折射，故B符合题意。
C、手影是由光的直线传播形成的，故C不合题意。
D、小孔成像是由光的直线传播形成的，故D不合题意。
故选：B。

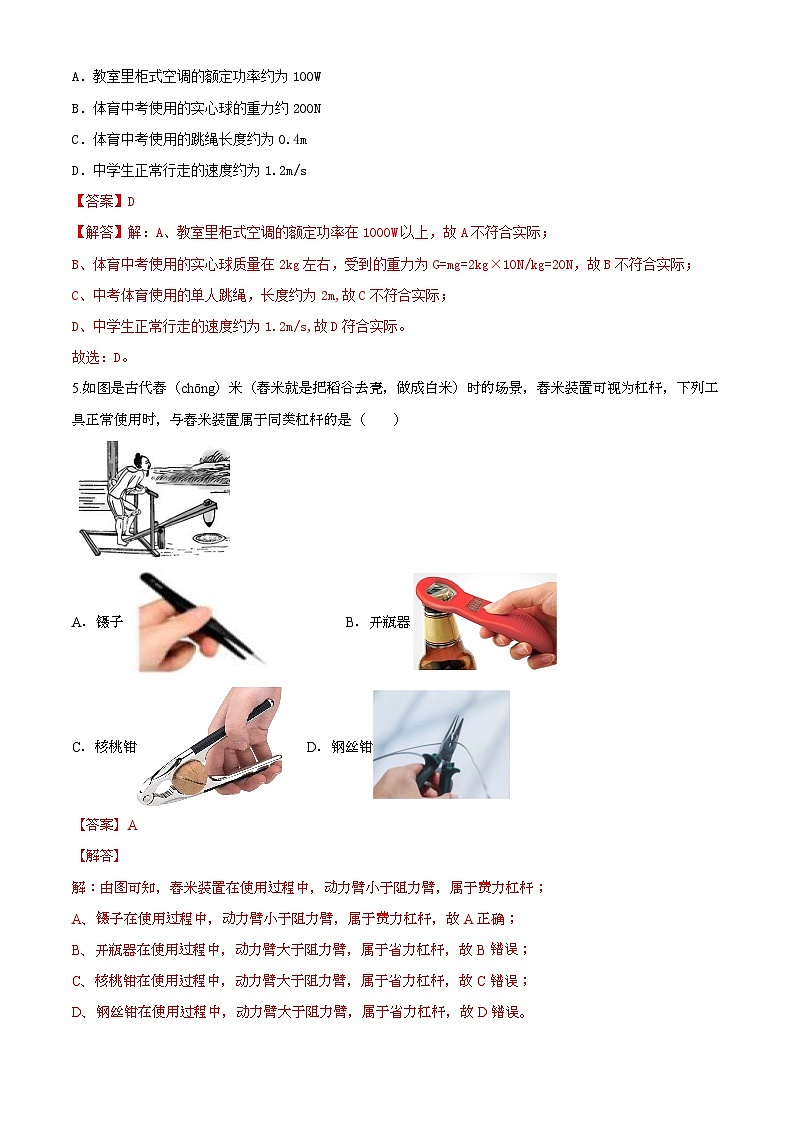

4.下列有关物理量的估计符合实际的是（ ）
A．教室里柜式空调的额定功率约为100W
B．体育中考使用的实心球的重力约200N
C．体育中考使用的跳绳长度约为0.4m
D．中学生正常行走的速度约为1.2m/s
【答案】D
【解答】解：A、教室里柜式空调的额定功率在1000W以上，故A不符合实际；
B、体育中考使用的实心球质量在2kg左右，受到的重力为G=mg=2kg×10N/kg=20N，故B不符合实际；
C、中考体育使用的单人跳绳，长度约为2m,故C不符合实际；
D、中学生正常行走的速度约为1.2m/s,故D符合实际。
故选：D。
5.如图是古代舂（chōng）米（舂米就是把稻谷去壳，做成白米）时的场景，舂米装置可视为杠杆，下列工具正常使用时，与舂米装置属于同类杠杆的是（ ）
A．镊子 B．开瓶器
C．核桃钳 D．钢丝钳
【答案】A
【解答】
解：由图可知，舂米装置在使用过程中，动力臂小于阻力臂，属于费力杠杆；
A、镊子在使用过程中，动力臂小于阻力臂，属于费力杠杆，故A正确；
B、开瓶器在使用过程中，动力臂大于阻力臂，属于省力杠杆，故B错误；
C、核桃钳在使用过程中，动力臂大于阻力臂，属于省力杠杆，故C错误；
D、钢丝钳在使用过程中，动力臂大于阻力臂，属于省力杠杆，故D错误。
故选：A。
6.我国是目前为数不多的可以生产无针注射器的国家。如图所示是一种无针注射器，工作时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤。下列实验与该注射器工作原理的是（ ）
A． B． C． D．
【答案】A
【解答】
解：根据题意可知，电动式无针注射器是依靠磁场对通电线圈有力的作用，利用了药液的惯性，将药液快速“注入”皮肤的，这与电动机的原理相同；
A、闭合开关，通电导体在磁场中受到力的作用，与注射器工作原理相同，故A符合题意；
B、该实验是奥斯特实验，说明了电流的周围存在磁场，与注射器工作原理不相同，故B不符合题意；
C、闭合电路的线圈在磁场中做切割磁感线运动时，会产生感应电流，这是电磁感应现象，与注射器工作原理不相同，故C不符合题意；
D、该装置是探究影响电磁铁磁性大小因素的实验，利用的是电流的磁效应，与注射器工作原理不相同，故D不符合题意。
故选：A。
7.在物理实践活动中，“创新”实验小组的同学设计并组装了一个“感应数字时钟”。这种时钟在闭合数显开关后屏幕上能显示当前时间，在光线暗（光敏开关闭合）时还会自动发光。下列电路中符合要求的是（ ）
A．B．
C．D．
【答案】A
【解答】解：由题知，时钟在闭合数显开关后屏幕上能显示当前时间，在光线暗（光敏开关闭合）时还会自动发光，这说明数显模块和灯泡互不影响，是并联的；且都有各自的控制开关，故图A符合题意。
故选：A。
8.家庭电路中需要安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），要求插座能单独使用，开关能控制电灯且符合安全用电原则，从实物正面观察如图所示：几种接线中符合要求的是（ ）
A．B．C．D．
【答案】C
【解答】解：
A、火线先接开关，再接灯泡，零线直接接灯泡，三孔插座中，上孔接地，左孔接零线，右孔经开关接火线，但插座不能单独使用。此方法错误；
B、灯泡直接接在火线上，开关控制零线，灯泡开关接法不正确，三孔插座火线接法错误。此方法错误；
C、火线先接开关，再接灯泡，零线直接接灯泡，灯泡开关接法正确。三孔插座中，上孔接地，左孔接零线，右孔接火线，插座能单独使用。此方法正确；
D、火线先接开关，再接灯泡，零线直接接灯泡，灯泡开关接法正确。三孔插座中，左孔接地，上孔接零线，右孔接火线，三孔插座地线、零线接法错误。此方法错误。
故选：C。
9.如图所示，电源电压为6V，当开关S闭合后，两只电压表示数均为6V，产生这一现象的原因可能是（ ）
A. 灯L1短路或灯L2断路B. 灯L1断路或灯L2短路
C. 灯L1短路或灯L2短路D. 灯L1断路或灯L2断路
【答案】B
【解答】ABCD．两灯泡串联，电压表V2测电源电压为6V，说明电源完好；V1测量灯泡L1两端的电压且有示数，说明V1与电源能相通，可能是V1两接线柱之间有断路或电压表以外的部分短路，因为V1示数也为6V，故故障可能是灯泡L2短路或灯泡L1断路，故ACD不符合题意，B符合题意。
故选B。
10.如图所示，电源电压恒定。若在电路中再并联一个电压表，当滑动变阻器R2的滑片P从a端移至b端，电压表的示数从零变为6V；当滑片P位于中点c时，电压表的示数为U．下列判断正确的是（ ）
A．电压表并联在R1两端，U＝3 V
B．电压表并联在R1两端，U＞3 V
C．电压表并联在R2两端，U＞3 V
D．电压表并联在R2两端，U＜3 V
【答案】C
【解答】解：当滑动变阻器R2的滑片P从a端移至b端，变阻器连入电路中的电阻变大，根据分压原理，变阻器的电压变大，由串联电路电压的规律，定值电阻的电压变小，故电压表只能并联在R2的两端；故B错误；
当滑动变阻器R2的滑片P从a端移至b端，电压表的示数从零变为6伏，当变阻器连入电路中的电阻最大时，由电阻的串联和欧姆定律，电路中的电流：
I＝，根据欧姆定律，此时电压表示数：
U1＝U＝6V﹣﹣﹣﹣﹣﹣①；
①两边同乘以得：U＝3V﹣﹣﹣﹣﹣﹣②
同理，当滑片移动到中点时，电压表示数：
U2＝﹣﹣﹣﹣﹣﹣③，因③式右边的分母比②式左边分母小，故U2＞3V，故C正确，AD错误。
故选：C。
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对得3分，选对但不全得1分，不选或选错得0分）
11.如图1所示，一束光会聚于b点，在虚线区域内放甲透镜后，光会聚于主光轴上的c点；在虚线区域内换放乙透镜后，光会聚于主光轴上的a点。现沈明同学想再探究凸透镜成像的特点，他正确选择了透镜，并将凸透镜固定在光具座上某位置（图中未标出），如图2所示；当蜡烛从光具座上的M点移到N点时，他通过透镜观察到正立、放大的像逐渐变大。下列判断正确的是（ ）
A．他选择的是甲透镜B．他选择的是乙透镜
C．凸透镜位于N点右侧D．凸透镜位于M点左侧
【答案】BD。
【解答】解：由图知，若光沿直线传播会聚到b点，经过甲会聚到c点，说明甲对光线有发散作用，是凹透镜；经过乙会聚到a点，说明乙对光线有会聚作用，是凸透镜。
根据凸透镜成像规律及其应用之一，物距小于焦距，成正立放大的虚像，可知，当蜡烛从光具座上的M点移到N点时，他通过透镜观察到正立、放大的像逐渐变大，说明他选择的是乙透镜，物距是一倍焦距以内，物距越大像越大，所以蜡烛应该是远离透镜，凸透镜位于M点左侧。
故选：BD。
12.用一个定滑轮和一个动滑轮组成的滑轮组，把重为G的物体匀速提升高度h，所用拉力的大小为F，绳端移动的距离为s，不计摩擦和绳重，该滑轮组的机械效率为η．则下列关于动滑轮重力的表达式正确的是（ ）
A．GB．FC．F﹣GD．G
【答案】BCD。
【解答】解：
利用滑轮组把重G的物体匀速提升h，滑轮组的机械效率为η，拉力大小F，绳子移动距离为s，
因为不计摩擦和绳重，则W额＝G动h﹣﹣﹣﹣﹣﹣﹣﹣①，
（1）由于W有用＝Gh，
因为η＝＝，
所以W额＝﹣W有用＝﹣Gh＝Gh﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：G动h＝Gh，
所以G动＝G，故A选项错误，D选项正确；
（2）由于W总＝Fs，
而W额＝W总﹣W有＝W总﹣W总•η＝（1﹣η）W总＝（1﹣η）Fs﹣﹣﹣﹣﹣﹣﹣﹣③，
由①③可得：G动h＝（1﹣η）Fs，
所以G动＝（1﹣η）F，故B选项正确；
（3）使用滑轮组时，绳端移动的距离s＝nh，
所以绳子的股数n＝，
由于不计摩擦和绳重，则拉力F＝（G+G动），
所以动滑轮重：G动＝nF﹣G＝F﹣G；故选项C正确；
故选：BCD。
13.如图，电源电压恒定，闭合开关S，当滑动变阻器R2的滑片P从a端滑动到b端的过程中，电流表示数变化了I0，电压表V的示数从U1变到U2．下列选项正确的是
（ ）
A．R1的阻值为
B．滑动变阻器R2的最大阻值为
C．电路消耗的最大电功率为
D．R1消耗电功率的最大变化量为（U1+U2）I0
【答案】ABD
【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）当滑片位于a端时，电路为R1的简单电路，电压表测电源两端的电压，则电源的电压为U2，
此时电路中的电流Ia＝，
当滑片位于b端时，接入电路中电阻最大，电压表测R1两端的电压，即为U2，
因串联电路中各处的电流相等，
所以，电路中的电流Ib＝，
则电流表示数的变化量：
I0＝Ia﹣Ib＝﹣＝，
则R1＝，故A正确；
（2）滑片位于a端时，电路为R1的简单电路，滑动变阻器两端的电压为0，
因串联电路中总电压等于各分电压之和，
所以，当滑片位于b端时，滑动变阻器两端的电压（等于R1减小的电压）：
UR2＝U1﹣U2，
则滑动变阻器的最大阻值：R2＝＝＝R1＝×＝，故B正确；
（3）当滑片位于a端时，电路为R1的简单电路，电路的总电阻最小，电路的总功率最大，
则P大＝P1＝＝＝，故C错误；
（4）当滑片位于b端时，接入电路中电阻最大，电路中的电流最小，R1消耗的电功率最小，
则P1′＝Ib2R1＝（）2R1＝＝＝，
所以，R1消耗电功率的最大变化量：
△P1＝P1﹣P1′＝﹣＝＝＝（U1+U2）I0，故D正确。
故选：ABD。
注意事项：
1．用黑色字迹的签字笔将答案写在“答题卡”上（作图可用2B铅笔）。
2．本卷共两大题，共61分。
三、填空题（本大题共6小题，每小题4分，共24分）
14.鲁迅的《社戏》中有这样的描写：“淡黑的起伏的连山，仿佛是踊跃的铁的兽脊似的，都远远地向船尾跑去了…”其中“山…向船尾跑去了”所选的参照物是 ；小明在跑百米时前40m用时6s，后60m用时10s，他跑百米全程的平均速度是 m/s。
【答案】船；6.25。
【解答】解：
（1）分析题意可知，题中的研究对象是“山”，它的运动状态是“向船尾跑去了”，即山在“运动”。以船为参照物，船与山之间的距离发生了变化，而且船向前行，以船为参照物，山在“后退”，故所选的参照物是船。
（2）全程的总路程s＝40m+60m＝100m，总时间t＝6s+10s＝16s，全程的平均速度v＝＝＝6.25m/s。
故答案为：船；6.25。
15.如图所示，一跳伞运动员跳离飞机，当降落伞张开后，他匀速下降，此时他具有的重力势能将 ，他具有的机械能将 。（均选填“变大”、“变小”或“不变”）
【答案】变小；变小。
【解答】解：一跳伞运动员跳离飞机，当降落伞张开后，他将匀速下降，质量不变，速度不变，动能不变；运动员下降时，质量不变，高度减小，重力势能减小。
由于机械能等于动能和势能之和，所以机械能变小。
故答案为：变小；变小。
16.在水平地面上，用30N的力沿水平方向拉着重为100N的小车前进5m，拉力做为 J，重力做功为 J。
【答案】150；0。
【解答】解：（1）拉力做的功W＝Fs＝30N×5m＝150J；
（2）重力的方向是竖直向下的，而物体是在水平方向上移动了5m，没有在重力方向上移动距离，所以重力做功为0J。
故答案为：150；0。
17.如图所示，验电器A带负电，B不带电，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中电流方向由 （选填“A到B”或“由B到A”），B验电器带上 电。（填正或负）。
【答案】由B到A；负。
【解答】解：
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，A带的负电减少，说明电子从A到B移动，故B验电器带负电，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向B→A。
故答案为：由B到A；负。
18.如图所示，上端开口，下端连通的U形管构成一个 ，向此装置内注入一定量的水，待水静止，若将A管向右稍微倾斜待稳定后，U形管底C点的压强与倾斜前相比将 （选填“变大”“不变”或“变小”）。

【答案】连通器；变小。
【解答】解：（1）A、B两管的上部开口、下端连通，属于连通器；
（2）当将A管向右倾斜待稳定后，由于A管内水的长度变长，所以U形管中水的竖直高度减小（即深度减小），根据公式p=ρgh可知U形管底C点的压强将变小。
故答案为：连通器；变小。
19．如图所示，当开关S闭合后，电流表A1和A2的示数之比为3：2，则R1和R2的阻值之比为 ，R1和R2消耗的电功率之比为 。
【答案】2：1；1：2。
【解答】解：由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以，两支路的电流之比：
＝＝＝，
因并联电路中各支路两端的电压相等，
所以，由I＝可得，R1和R2的阻值之比：
＝＝＝，
由P＝UI可得，R1和R2消耗的电功率之比：
＝＝＝。
故答案为：2：1；1：2。
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20．如图所示是一款煮茶器，有“加热”和“保温”两个挡位，部分参数如表。煮茶器中装有1.5kg的水，在标准大气压下，将水由20℃加热到刚好沸腾。已知煮茶器的热效率为80%，c水＝4.2×103J/（kg•℃），求：
（1）水吸收的热量；
（2）加热所需要的时间。
【答案】（1）水吸收的热量为5.04×105J；（2）加热所需要的时间为700s。
【解答】解：（1）标准大气压下水的沸点为100℃，即水的末温为100℃，
水吸收的热量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×1.5kg×（100℃−20℃）＝5.04×105J；
（2）由η＝Q吸/W可得消耗的电能：
W＝Q吸/η＝5.04×105J/80%＝6.3×105J，
由P＝W/t可得加热过程所需的时间：
t＝W/P＝6.3×105J/900W＝700s。
答：（1）水吸收的热量为5.04×105J；（2）加热所需要的时间为700s。
21在“测量小灯泡的电功率”实验中，已知小灯泡的额定电压为2.5V。
（1）图是小明连接的电路，同组同学检查后发现其中有一根导线连接错了，请你在这根导线上打一个叉，并画出正确的连线；
（2）纠正电路后进行实验，测得上表所示三组实验数据，请你回答下列问题：
①当电压表示数为2.5V时，电流表示数如图所示，此时通过小灯泡灯丝的电流为 A，小灯泡的额定电功率是 W；
②请指出上述实验记录表格设计中存在的问题： 。
【答案】（1）见解答图；（2）①0.3；0.75；②电压和电流均没有单位。
【解答】解：（1）原电路，电流表与灯泡并联，电压表串联在电路中，故应该改为电流表串联在电路中，电压表与灯泡并联，修改如下：
（2）①电流表示数如图所示，量程为0～0.6A，分度值为0.02A，示数为0.3A；
小灯泡的额定电压为2.5V，当电压为额定电压时，电流为0.3A，故小灯泡的额定功率为：P＝UI＝2.5V×0.3A＝0.75W；
②记录实验数据时，应带上物理量的单位，因此上述实验记录表格设计中存在的问题是电压和电流均没有单位。
故答案为：（1）见解答图；（2）①0.3；0.75；②电压和电流均没有单位。
22.如图所示电路，电源电压U保持不变，R1的阻值为20Ω．只闭合开关S1时，电流表的示数为0.3A；S1、S2都闭合时，电流表的示数为0.5A，
求：（1）电源电压U；
（2）S1、S2都闭合时R2消耗的电功率。
【答案】（1）电源电压为6V；（2）S1、S2都闭合时R2消耗的电功率为1.2W。
【解答】解：（1）只闭合开关S1时，电路为R1的简单电路，电流表测电路中的电流，
由I＝U/R可得，电源的电压：U＝I1R1＝0.3A×20Ω＝6V；
（2）S1、S2都闭合时，R1与R2并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，通过R1的电压不变，因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电压：I2＝I﹣I1＝0.5A﹣0.3A＝0.2A，
因并联电路中各支路两端的电压相等，
所以，R2消耗的电功率：P2＝UI2＝6V×0.2A＝1.2W。
答：（1）电源电压为6V；（2）S1、S2都闭合时R2消耗的电功率为1.2W。
23.小明利用如图所示的装置，探究“液体压强与哪些因素有关”的实验。
（1）如图甲所示，从结构上看，压强计 （选填“属于”或“不属于”）连通器。
（2）比较乙、丙两图可知，在同种液体内部，深度越大，压强 。
（3）小明把微小压强计的探头固定在水中某一深度，然后改变探头的方向，发现U形管两侧液面的高度差保持不变，说明同种液体内部的同一深度，各个方向的压强大小 。
（4）比较 两图可知，在液体内部的同一深度，液体的密度越大，压强越大。
【答案】（1）不属于；（2）越大；（3）相等；（4）丙、丁。
【解答】
解：（1）液体压强计的左端是密闭的，所以不属于连通器；
（2）比较乙、丙图，在相同液体中的不同深度处，U形管两侧的液面高度差不相等，液体的压强不同，且丙处的深度大，U形管两侧液面的高度差大，可以得到实验结论：同种液体内部，深度越深，液体的压强越大；
（3）保持压强计探头在液体中的深度不变，使探头处于向上、向下、向左、向右等方位，发现U形管中液面高度差不变，这说明同一液体在液体内部的同一深度处，向各个方向的压强相同；
（4）探究液体压强与液体密度的关系时，应控制液体深度相同，只改变液体的密度，应选择丙、丁两实验。
故答案为：（1）不属于；（2）越大；（3）相等；（4）丙、丁。
24. 劳动实践活动中，小明在家里用大豆、核桃、花生等食材及水制作了营养豆浆，并想从如图所示的器材中选用部分器材，测出豆浆的密度。请你帮他设计一种精确测量豆浆密度的实验方案。要求：
（1）写出主要的实验步骤；
（2）写出豆浆密度的数学表达式（用已知量和测量量表示）。
【答案】见解答
【解答】解：测物体密度所依据的实验原理是ρ＝，所以要测出|豆浆的密度，就需要知道豆浆的质量和体积，故设计实验步骤如下：（1）器材：电子秤、玻璃杯、铁质螺母和细线。
步骤：①用电子秤测量出螺母的质量m0；
②在玻璃杯中倒入适量的豆浆，用电子秤测量出豆浆和玻璃杯的总质量m1；
③用细线系好螺母，提着细线的一端，将螺母浸没在豆浆中保持静止（螺母不与玻璃杯接触），读出电子秤的示数m2。
（2）螺母排开豆浆的质量m排＝m2﹣m1；
螺母的体积V＝；
螺母排开豆浆等于螺母的体积，即V排＝V＝；
豆浆的密度。
25．盛有适量水的薄壁容器放在水平桌面上（水的密度为ρ0），其底面积为S0．材料不同、体积相同的实心物体A、B用一根无弹性细线连在一起，挂在弹簧测力计下，浸没在容器水中，A的上表面刚好与水面相平，如图1所示。现缓慢竖直向上匀速拉动弹簧测力计，测力计的示数F与物体上升的高度h变化图象如图2所示。连接A、B间的绳子所能承受的最大拉力为2F0．求：
（1）物体A受到的重力；
（2）物体A的密度；
（3）整个过程中，水对容器底部压强的最大变化量。
【答案】见解答内容
【解答】解：（1）由图象可知，EF段表示绳子拉断后弹簧测力计的示数，此时弹簧测力计测物体A的重力，
所以，物体A受到的重力GA＝F0；
（2）由图象可知，当物体A和B完全浸没在水中时，弹簧测力计的示数为F0，则
F0＝GA+GB﹣F浮A﹣F浮B﹣﹣﹣﹣﹣﹣①
当A物体全部被提出水面时，弹簧测力计的示数为F1，则
F1＝GA+GB﹣F浮B﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由②﹣①可得：F浮A＝F1﹣F0，
因物体浸没时排开液体的体积和自身的体积相等，
由F浮＝ρgV排可得，物体A的体积：
VA＝V排A＝＝，
由G＝mg＝ρVg可得，物体A的密度：
ρA＝＝＝ρ0；
（3）由图象和题目可知，当绳子上的拉力为2F0时绳子断了，此时总浮力的变化量最大，
容器内水深度的变化量最大，水对容器底部的压强的变化量也最大，
当物体A和B完全浸没在水中时，所受的总浮力最大，则
F浮总＝GA+GB﹣F0﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
当绳子刚好被拉断时，只有B物体的一部分浸在水中，所受的总浮力最小，则
F浮总′＝F浮B′＝GB﹣2F0﹣﹣﹣﹣﹣④
由③﹣④得，总浮力的最大变化量：
△F浮＝F浮总﹣F浮总′＝GA+F0＝2F0，
由F浮＝ρgV排可得，排开水的体积的最大变化量：
△V排＝＝，
则容器内水的深度的最大变化量：
△h＝＝＝，
所以水对容器底部压强的最大变化量：
△p＝ρ0g△h＝ρ0g×＝。
答：（1）物体A受到的重力为F0；
（2）物体A的密度为ρ0；
（3）整个过程中，水对容器底部压强的最大变化量为。
额定电压
220V
保温挡功率
100W
加热挡功率
900W
实验次数
1
2
3
电压U
2.2
2.5
2.8
电流I
0.28
0.32
电功率P/W
0.62
0.90
灯泡亮度
逐渐增大
