沪粤版（2024）八年级上册《专题二 光学作图》2025年同步练习卷【广东专用】
一．作图题（共16小题）

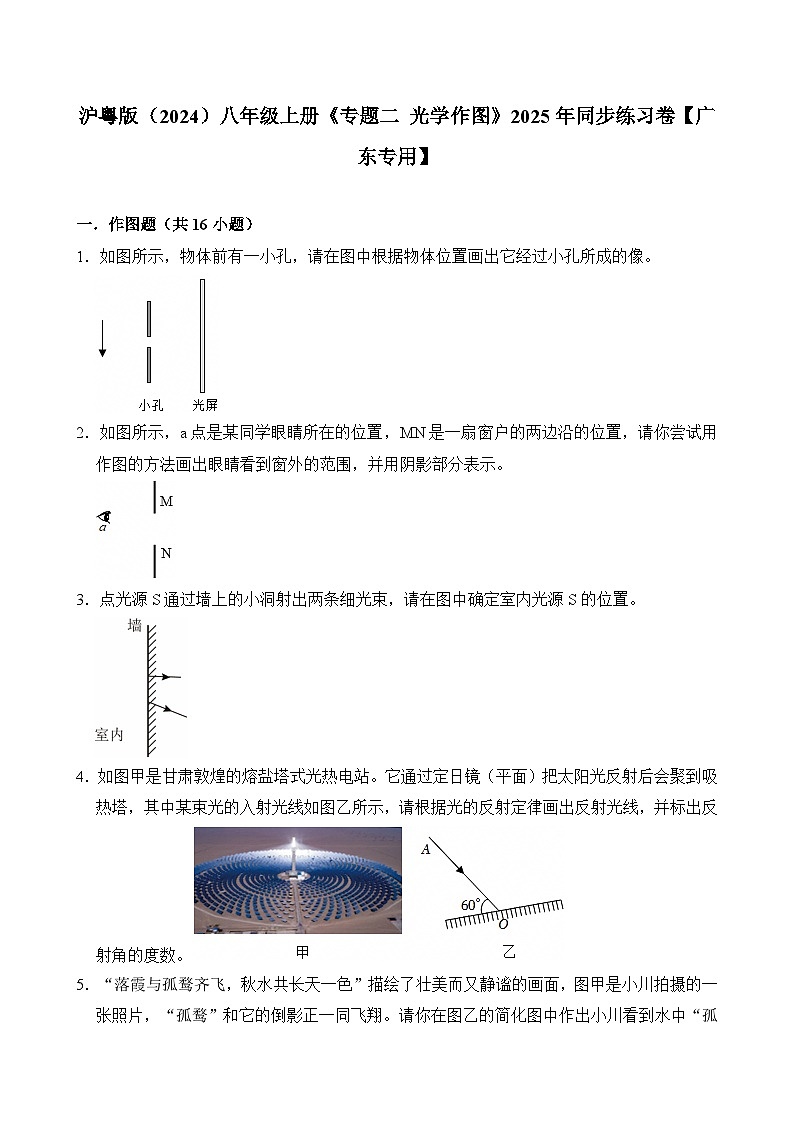

1．如图所示，物体前有一小孔，请在图中根据物体位置画出它经过小孔所成的像。
【答案】。
【解答】解：由于光的直线传播，箭头上端射出的光线经小孔射向光屏，形成像点；下端射出的光线经小孔沿直线射向光屏，形成像点；连接两像点即为所求。如图：
。
2．如图所示，a点是某同学眼睛所在的位置，MN是一扇窗户的两边沿的位置，请你尝试用作图的方法画出眼睛看到窗外的范围，并用阴影部分表示。
【答案】。
【解答】解：由于在光在同种均匀介质中是沿直线传播的，所以从人的眼睛向窗户的上下两个边缘画光线，两条光线之间的部分就是人眼看到的范围，如下图：
。
3．点光源S通过墙上的小洞射出两条细光束，请在图中确定室内光源S的位置。
【答案】。
【解答】解：如图所示，根据光沿直线传播的原理，每条光线通过小洞都是沿直线传播的。两条光线的交点就是点光源的位置S，故作图为：
。
4．如图甲是甘肃敦煌的熔盐塔式光热电站。它通过定日镜（平面）把太阳光反射后会聚到吸热塔，其中某束光的入射光线如图乙所示，请根据光的反射定律画出反射光线，并标出反射角的度数。
【答案】
【解答】解：先过入射点垂直反射面作出法线，入射角为90°﹣60°＝30°，所以反射角也为30°，再在法线的另一侧根据反射角等于入射角作出反射光线并标出反射角大小，如图所示：

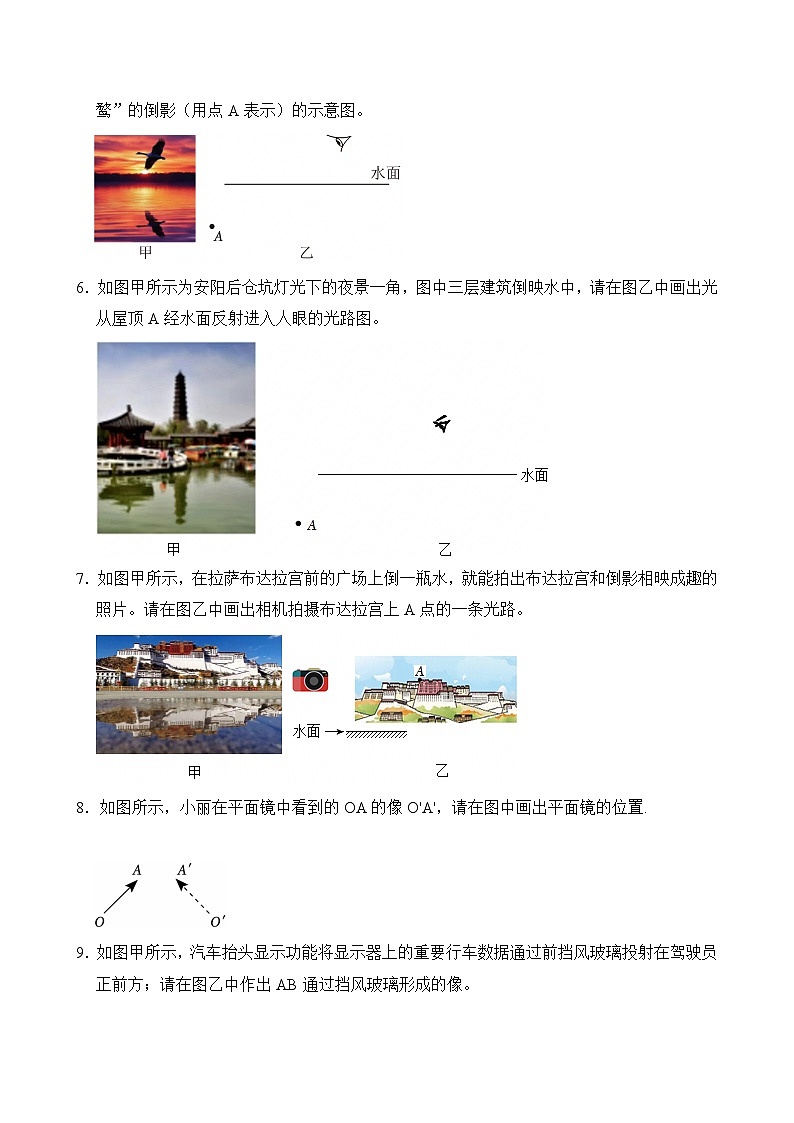

5．“落霞与孤鹜齐飞，秋水共长天一色”描绘了壮美而又静谧的画面，图甲是小川拍摄的一张照片，“孤鹜”和它的倒影正一同飞翔。请你在图乙的简化图中作出小川看到水中“孤鹜”的倒影（用点A表示）的示意图。
【答案】
【解答】解：由题可知，A的位置是水中“孤鹜”的倒影位置，平面镜成像时，像与物体关于镜面对称，据此画出“孤鹜”的位置A'，连接人的眼睛和A，则连线与水面的交点为反射点（入射点）O，连接A′O为入射光线、连接O和眼睛可得反射光线，如图所示：
6．如图甲所示为安阳后仓坑灯光下的夜景一角，图中三层建筑倒映水中，请在图乙中画出光从屋顶A经水面反射进入人眼的光路图。
【答案】见解答
【解答】解：由题可知，A的位置是塔尖通过水面所成的像，平面镜成像时，像与物体关于镜面对称，据此画出塔尖的位置A'，连接人的眼睛和A，则连线与水面的交点为反射点，据此作出反射光线、入射光线，如图所示：
7．如图甲所示，在拉萨布达拉宫前的广场上倒一瓶水，就能拍出布达拉宫和倒影相映成趣的照片。请在图乙中画出相机拍摄布达拉宫上A点的一条光路。
【答案】
【解答】解：因为像与物关于平面镜对称，所以作出A点关于平面镜的对称点A'，连接P点和A'点，与平面镜交于一点O点，O为入射点，连接AO得到入射光线，连接OP得反射光线，如图所示：
8．如图所示，小丽在平面镜中看到的OA的像O'A'，请在图中画出平面镜的位置.
【答案】
【解答】解：根据平面镜成像的特点：像与物大小相等、像与物到镜面的距离相等、像与物连线与镜面垂直，即像物关于平面镜对称，利用这一对称性用虚线连接AA′，作它们的垂直平分线，既是平面镜的位置，物体AO在左侧，平面镜的反射面就在左侧，阴影部分应画在右侧。如图：

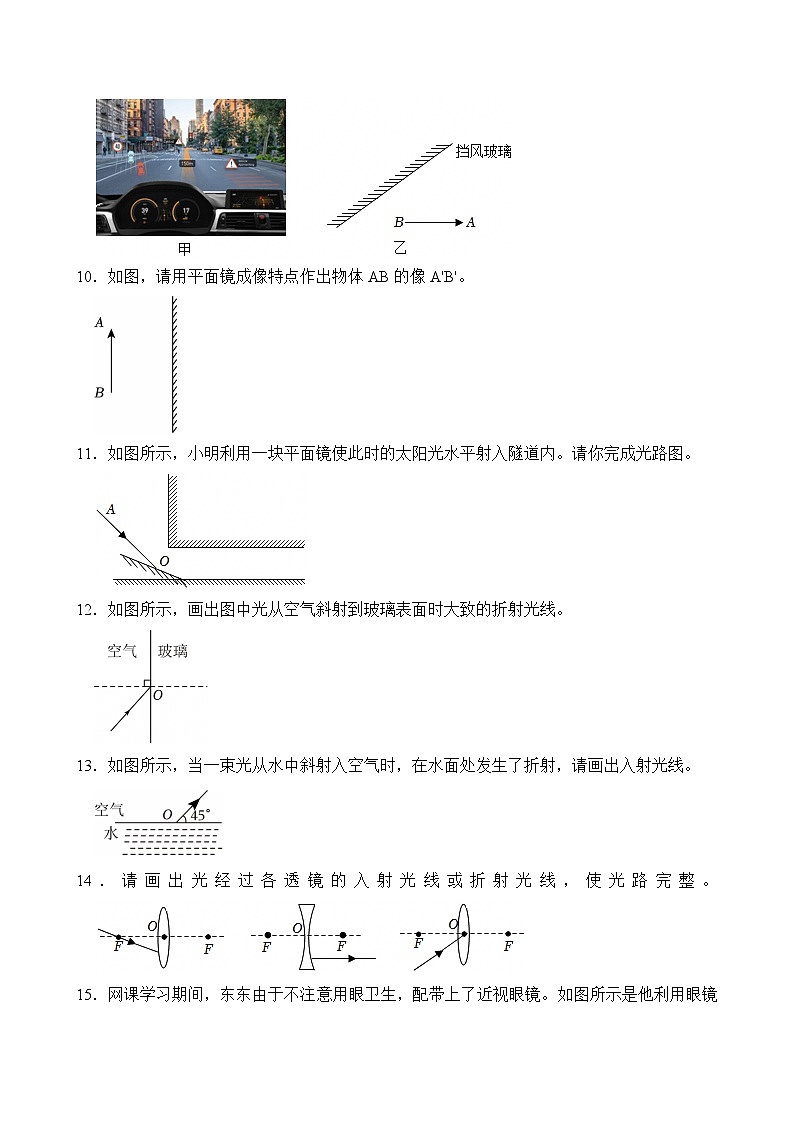

9．如图甲所示，汽车抬头显示功能将显示器上的重要行车数据通过前挡风玻璃投射在驾驶员正前方；请在图乙中作出AB通过挡风玻璃形成的像。
【答案】
【解答】解：根据平面镜成像的特点，分别作出AB的两个端点关于平面镜的对称点A′、B′，并用虚线连接A′B′即可，如图所示：
；
10．如图，请用平面镜成像特点作出物体AB的像A'B'。
【答案】见解答图
【解答】解：先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
11．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。请你完成光路图。
【答案】见试题解答内容
【解答】解：（1）过入射点O做镜面的垂线ON，即法线；确定了此时的入射角，反射角等于入射角，并且反射光线与入射光线分居法线两侧，由此可以确定反射光线OB。如图所示：
12．如图所示，画出图中光从空气斜射到玻璃表面时大致的折射光线。
【答案】
【解答】解：图中水平的虚线相当于法线，当光从空气斜射入玻璃等透明介质中时，折射角小于入射角，所以，在右侧的玻璃中作出折射光线，折射光线向法线靠近。如图所示：
13．如图所示，当一束光从水中斜射入空气时，在水面处发生了折射，请画出入射光线。
【答案】
【解答】解：先过入射点画出法线，当一束光从水中斜射入空气时，在水面处发生了折射，折射光线远离法线，折射角大于入射角，据此作出入射光线，如图所示：
14．请画出光经过各透镜的入射光线或折射光线，使光路完整。
【答案】
【解答】解：通过焦点的光线经凸透镜折射后将平行于主光轴，
延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，
过凸透镜光心的光线传播方向不改变，如图所示：
15．网课学习期间，东东由于不注意用眼卫生，配带上了近视眼镜。如图所示是他利用眼镜和平面镜做的光学实验。请帮他完成光路图。
【答案】见解答图
【解答】解：
平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；该折射光线入射到平面镜上，先过入射点垂直平面镜画出法线，再根据反射角等于入射角画出反射光线，如图所示：
16．如图所示，平面镜在物体AB的下方，凸透镜在物体AB的右侧，从B点发出的一条光线经平面镜反射后恰好通过凸透镜的焦点F，并射向凸透镜。请画出：
（1）物体AB在平面镜中的像A′B′；
（2）B点发出的光线经平面镜反射后通过焦点F的光路；
（3）经凸透镜折射后的光线。
【答案】。
【解答】解：（1）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像；
（2）连接B′F，B′F与平面镜的交点便是入射点，从而做出入射光线和反射光线；
（3）过焦点的光线经凸透镜折射后折射光线平行于主光轴，如下图所示：
