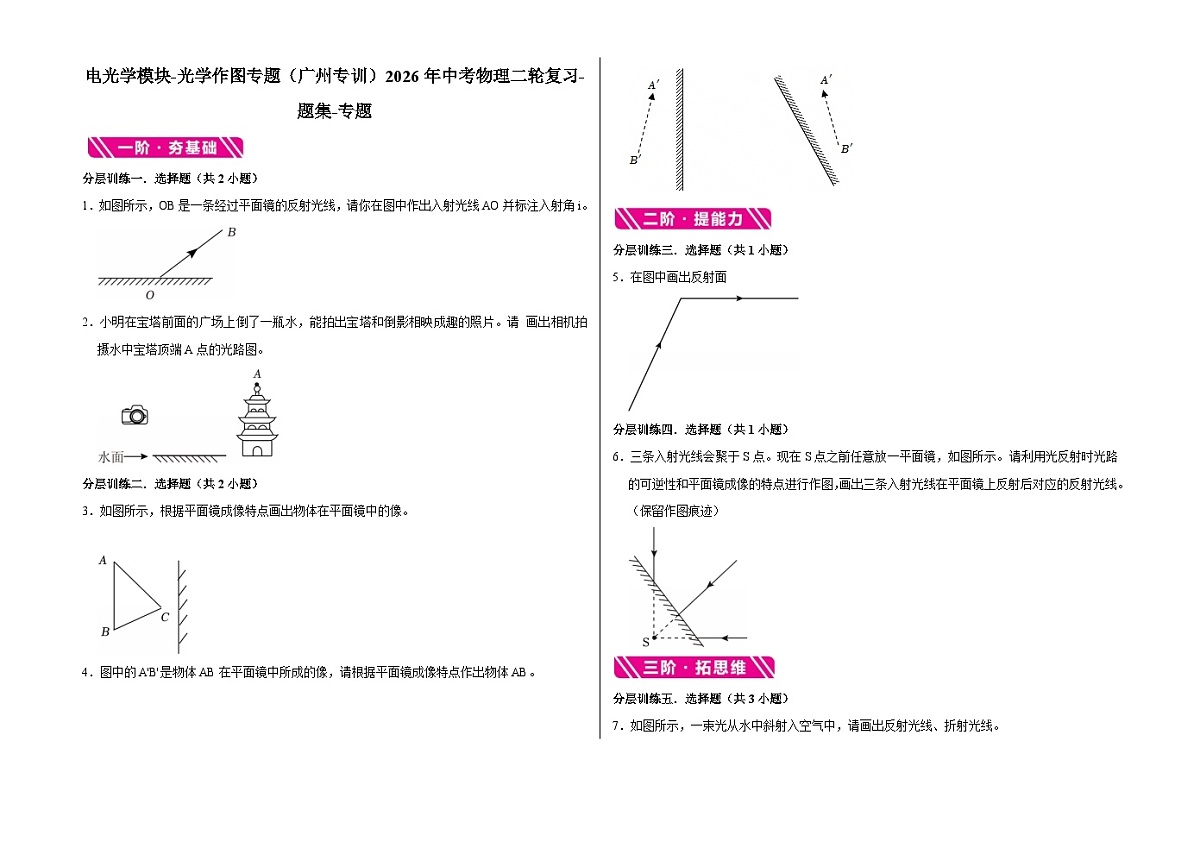

分层训练一．选择题（共2小题）
1．如图所示，OB是一条经过平面镜的反射光线，请你在图中作出入射光线AO并标注入射角i。
2．小明在宝塔前面的广场上倒了一瓶水，能拍出宝塔和倒影相映成趣的照片。请 画出相机拍摄水中宝塔顶端A点的光路图。
分层训练二．选择题（共2小题）
3．如图所示，根据平面镜成像特点画出物体在平面镜中的像。
4．图中的A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB。
分层训练三．选择题（共1小题）
5．在图中画出反射面
分层训练四．选择题（共1小题）
6．三条入射光线会聚于S点。现在S点之前任意放一平面镜，如图所示。请利用光反射时光路的可逆性和平面镜成像的特点进行作图，画出三条入射光线在平面镜上反射后对应的反射光线。（保留作图痕迹）
分层训练五．选择题（共3小题）

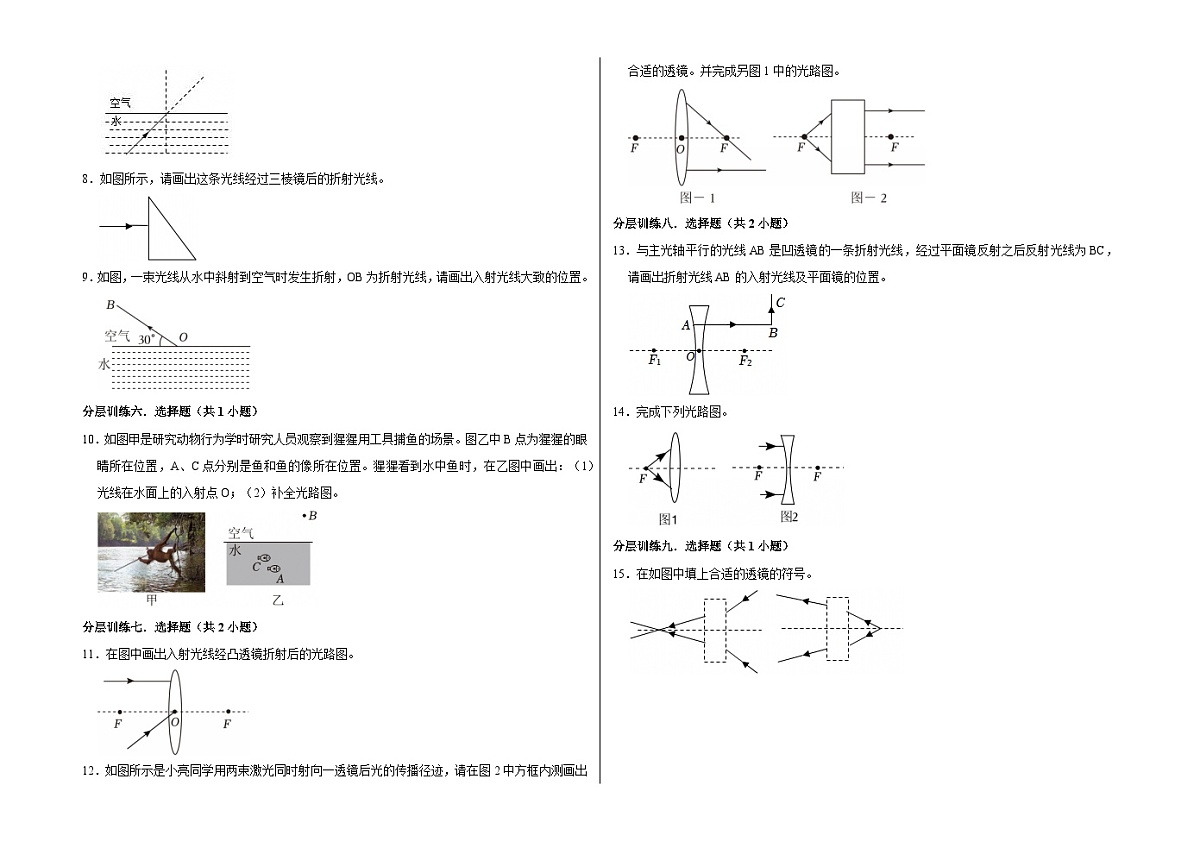

7．如图所示，一束光从水中斜射入空气中，请画出反射光线、折射光线。
8．如图所示，请画出这条光线经过三棱镜后的折射光线。
9．如图，一束光线从水中斜射到空气时发生折射，OB为折射光线，请画出入射光线大致的位置。
分层训练六．选择题（共1小题）
10．如图甲是研究动物行为学时研究人员观察到猩猩用工具捕鱼的场景。图乙中B点为猩猩的眼睛所在位置，A、C点分别是鱼和鱼的像所在位置。猩猩看到水中鱼时，在乙图中画出：（1）光线在水面上的入射点O；（2）补全光路图。
分层训练七．选择题（共2小题）
11．在图中画出入射光线经凸透镜折射后的光路图。
12．如图所示是小亮同学用两束激光同时射向一透镜后光的传播径迹，请在图2中方框内测画出合适的透镜。并完成另图1中的光路图。
分层训练八．选择题（共2小题）
13．与主光轴平行的光线AB是凹透镜的一条折射光线，经过平面镜反射之后反射光线为BC，请画出折射光线AB的入射光线及平面镜的位置。
14．完成下列光路图。
分层训练九．选择题（共1小题）
15．在如图中填上合适的透镜的符号。

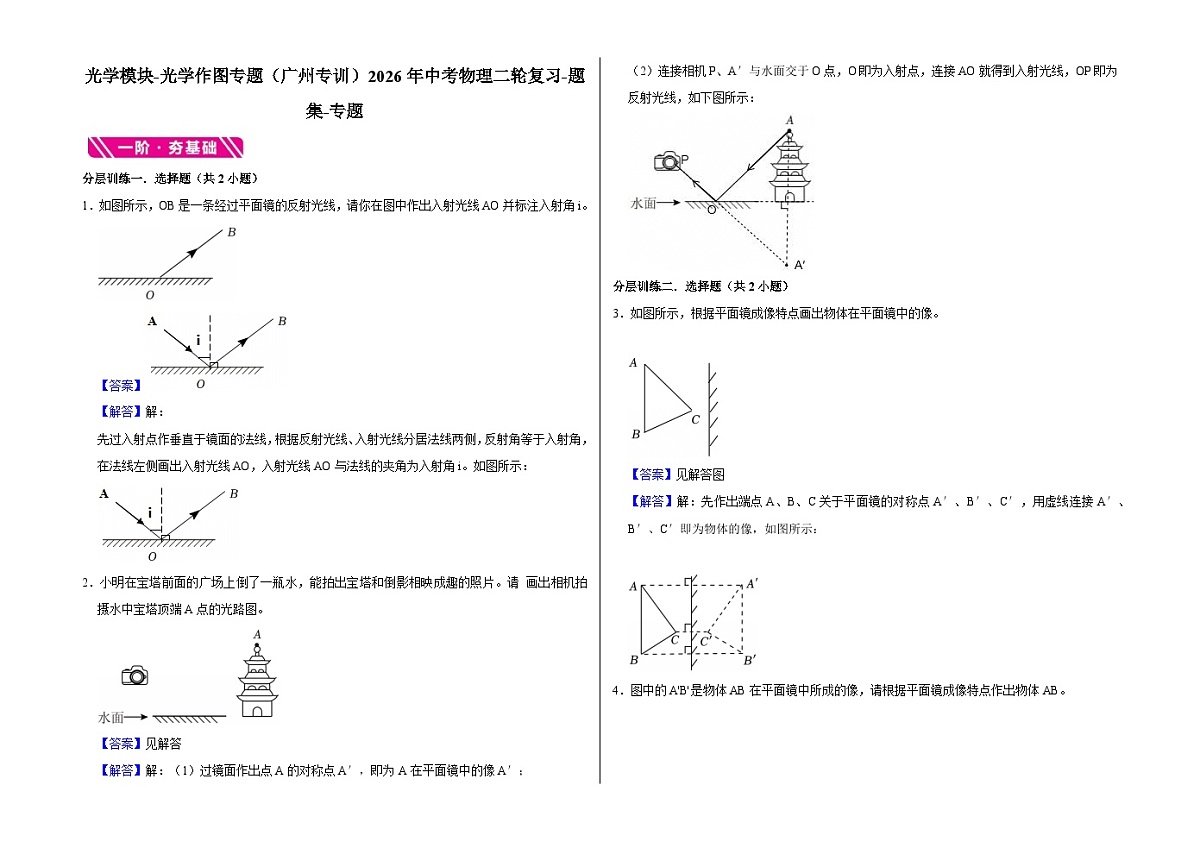

光学模块-光学作图专题（广州专训）2026年中考物理二轮复习-题集-专题
分层训练一．选择题（共2小题）
1．如图所示，OB是一条经过平面镜的反射光线，请你在图中作出入射光线AO并标注入射角i。
【答案】
【解答】解：
先过入射点作垂直于镜面的法线，根据反射光线、入射光线分居法线两侧，反射角等于入射角，在法线左侧画出入射光线AO，入射光线AO与法线的夹角为入射角i。如图所示：
2．小明在宝塔前面的广场上倒了一瓶水，能拍出宝塔和倒影相映成趣的照片。请 画出相机拍摄水中宝塔顶端A点的光路图。
【答案】见解答
【解答】解：（1）过镜面作出点A的对称点A′，即为A在平面镜中的像A′；
（2）连接相机P、A′与水面交于O点，O即为入射点，连接AO就得到入射光线，OP即为反射光线，如下图所示：
分层训练二．选择题（共2小题）
3．如图所示，根据平面镜成像特点画出物体在平面镜中的像。
【答案】见解答图
【解答】解：先作出端点A、B、C关于平面镜的对称点A′、B′、C′，用虚线连接A′、B′、C′即为物体的像，如图所示：
4．图中的A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB。
【答案】
【解答】解：先作出端点A′、B′关于平面镜的对称点A、B，用实线连接A、B即为物体AB，如图所示：
分层训练三．选择题（共1小题）
5．在图中画出反射面
【答案】
【解答】解：由光反射定律知，反射角等于入射角，所以先作出反射光线与入射光线的夹角的平分线，然后再过入射点作这个角平分线的垂线，即为反射面所在位置，如下图所示：
分层训练四．选择题（共1小题）
6．三条入射光线会聚于S点。现在S点之前任意放一平面镜，如图所示。请利用光反射时光路的可逆性和平面镜成像的特点进行作图，画出三条入射光线在平面镜上反射后对应的反射光线。（保留作图痕迹）
【答案】
【解答】解：先通过平面镜作出像S的对称点S′，假设该处有一发光点，连接该发光点S′与题图三个入射点（反射点），可得三条入射光线，根据光路是可逆的，可得题图三条入射光线的反射光线，如图所示：
分层训练五．选择题（共3小题）
7．如图所示，一束光从水中斜射入空气中，请画出反射光线、折射光线。
【答案】见试题解答内容
【解答】解：经过入射点作出垂直于界面的法线，根据反射角等于入射角，在法线右侧的水中画出反射光线；光从水中斜射入空气中，根据折射角大于入射角，在法线右侧的空气中画出折射光线，折射光线要比原来远离法线。如图所示：
8．如图所示，请画出这条光线经过三棱镜后的折射光线。
【答案】
【解答】解：光从空气垂直入射到玻璃界面AB上，传播方向不变；光射到界面AC时，先过入射点作法线，根据当光从玻璃斜射入空气中时，折射角大于入射角，在法线下方的空气中作出折射光线，如图所示：
9．如图，一束光线从水中斜射到空气时发生折射，OB为折射光线，请画出入射光线大致的位置。
【答案】
【解答】解：先过折射点O垂直水面作出法线，在法线右侧的水中画出入射光线AO，方向指向入射点，注意入射角小于折射角，如图所示：
分层训练六．选择题（共1小题）
10．如图甲是研究动物行为学时研究人员观察到猩猩用工具捕鱼的场景。图乙中B点为猩猩的眼睛所在位置，A、C点分别是鱼和鱼的像所在位置。猩猩看到水中鱼时，在乙图中画出：（1）光线在水面上的入射点O；（2）补全光路图。
【答案】
【解答】解：当折射光线射入人眼时，人凭光沿直线传播的感觉，认为A在折射光线的反向延长线上的C处，人看到的是A的虚像；
由题可知，像在C处，眼睛在B处；先连接B、C两点，与水面交于O点，则O为入射点；连接AO，标上箭头为入射光线，则OB为折射光线，并标上箭头，如图所示：
分层训练七．选择题（共2小题）
11．在图中画出入射光线经凸透镜折射后的光路图。
【答案】
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线传播方向不改变。如图所示：
12．如图所示是小亮同学用两束激光同时射向一透镜后光的传播径迹，请在图2中方框内测画出合适的透镜。并完成另图1中的光路图。
【答案】
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴：
由图可知，射入透镜的光是发散光，通过透镜的光线是平行光，因此透镜起到会聚作用，故填凸透镜，如图所示：
分层训练八．选择题（共2小题）
13．与主光轴平行的光线AB是凹透镜的一条折射光线，经过平面镜反射之后反射光线为BC，请画出折射光线AB的入射光线及平面镜的位置。
【答案】
【解答】解：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，由此画出折射光线AB的入射光线；
过入射点作反射光线与入射光线夹角∠ABC的平分线，即法线，平面镜就在过入射点垂直于法线的位置，由此作出平面镜，如图所示：
14．完成下列光路图。
【答案】见解答图
【解答】解：图1中，通过焦点的光线经凸透镜折射后将平行于主光轴；
图2中，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；如图所示：
分层训练九．选择题（共1小题）
15．在如图中填上合适的透镜的符号。
【答案】
【解答】解：如右图，发散的光线经过透镜后变得会聚，因此该透镜对光线起会聚作用，为凸透镜：
如左图，将要会聚发散的光线经过透镜后变得推迟会聚，因此该透镜对光线起发散作用，为凹透镜，如图所示：
