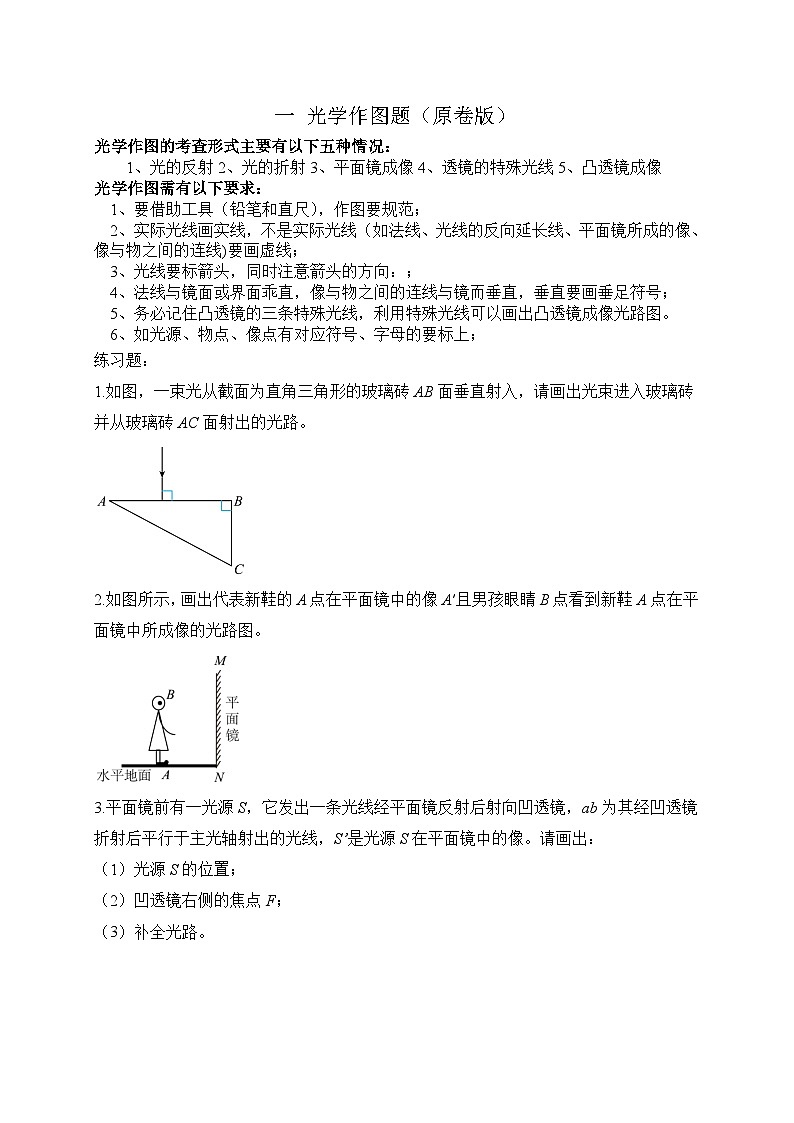

中考物理二轮专题复习光学作图题（2份，原卷版+解析版）

这是一份中考物理二轮专题复习光学作图题（2份，原卷版+解析版），文件包含中考物理二轮专题复习光学作图题原卷版docx、中考物理二轮专题复习光学作图题解析版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。
1、光的反射2、光的折射3、平面镜成像4、透镜的特殊光线5、凸透镜成像
光学作图需有以下要求：
1、要借助工具（铅笔和直尺），作图要规范；
2、实际光线画实线，不是实际光线（如法线、光线的反向延长线、平面镜所成的像、像与物之间的连线)要画虚线；
3、光线要标箭头，同时注意箭头的方向：；
4、法线与镜面或界面乖直，像与物之间的连线与镜而垂直，垂直要画垂足符号；
5、务必记住凸透镜的三条特殊光线，利用特殊光线可以画出凸透镜成像光路图。
6、如光源、物点、像点有对应符号、字母的要标上；
练习题：

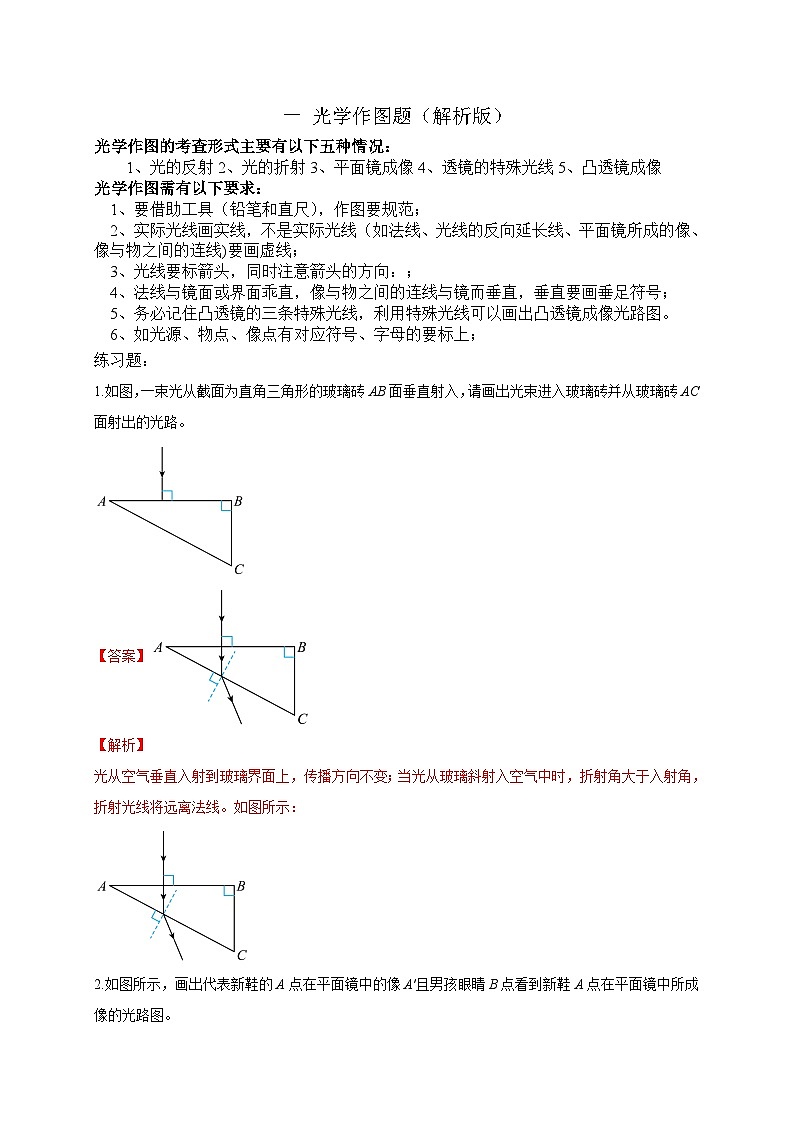

1.如图，一束光从截面为直角三角形的玻璃砖AB面垂直射入，请画出光束进入玻璃砖并从玻璃砖AC面射出的光路。

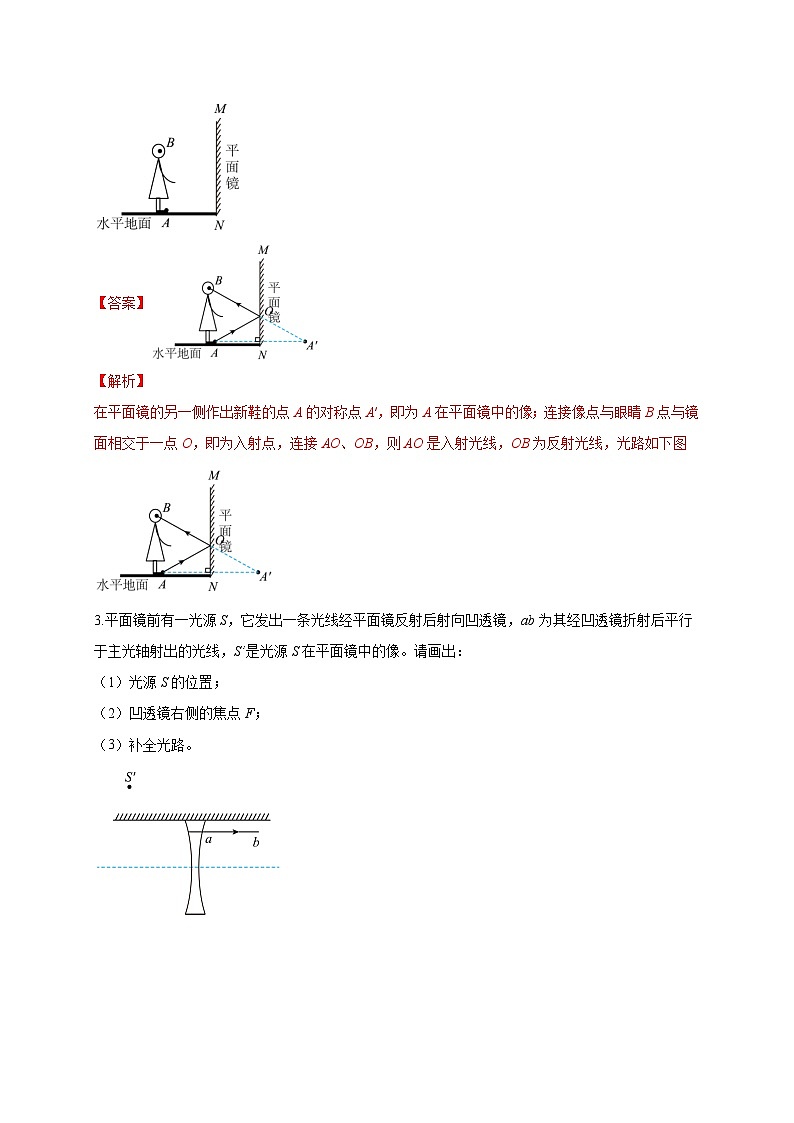

2.如图所示，画出代表新鞋的A点在平面镜中的像A′且男孩眼睛B点看到新鞋A点在平面镜中所成像的光路图。

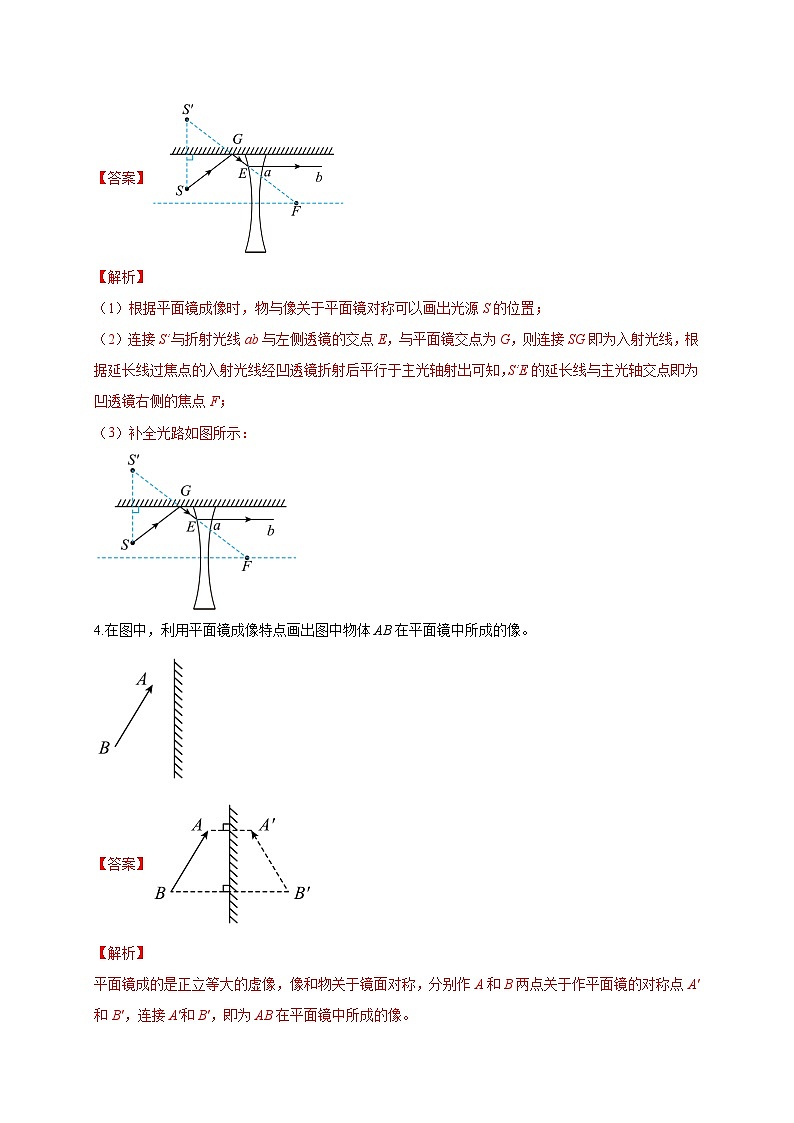

3.平面镜前有一光源S，它发出一条光线经平面镜反射后射向凹透镜，ab为其经凹透镜折射后平行于主光轴射出的光线，S’是光源S在平面镜中的像。请画出：
（1）光源S的位置；
（2）凹透镜右侧的焦点F；
（3）补全光路。

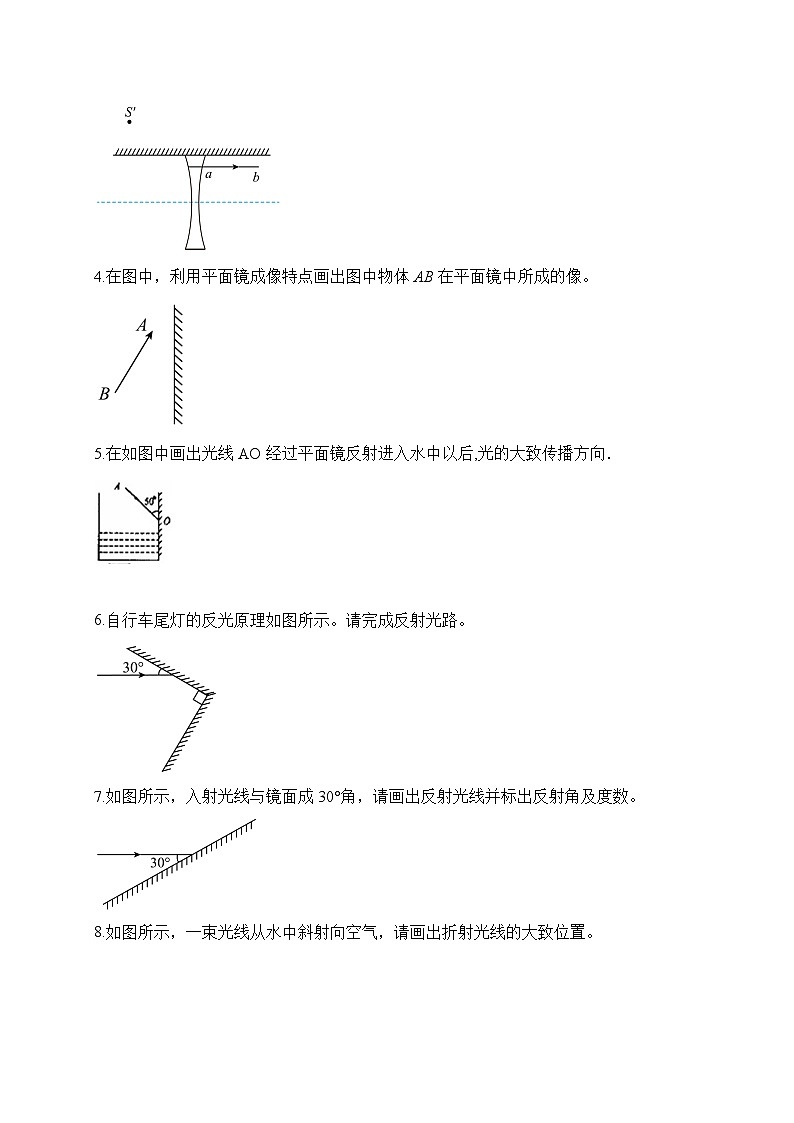

4.在图中，利用平面镜成像特点画出图中物体AB在平面镜中所成的像。
5.在如图中画出光线AO经过平面镜反射进入水中以后,光的大致传播方向．
6.自行车尾灯的反光原理如图所示。请完成反射光路。
7.如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。
8.如图所示，一束光线从水中斜射向空气，请画出折射光线的大致位置。

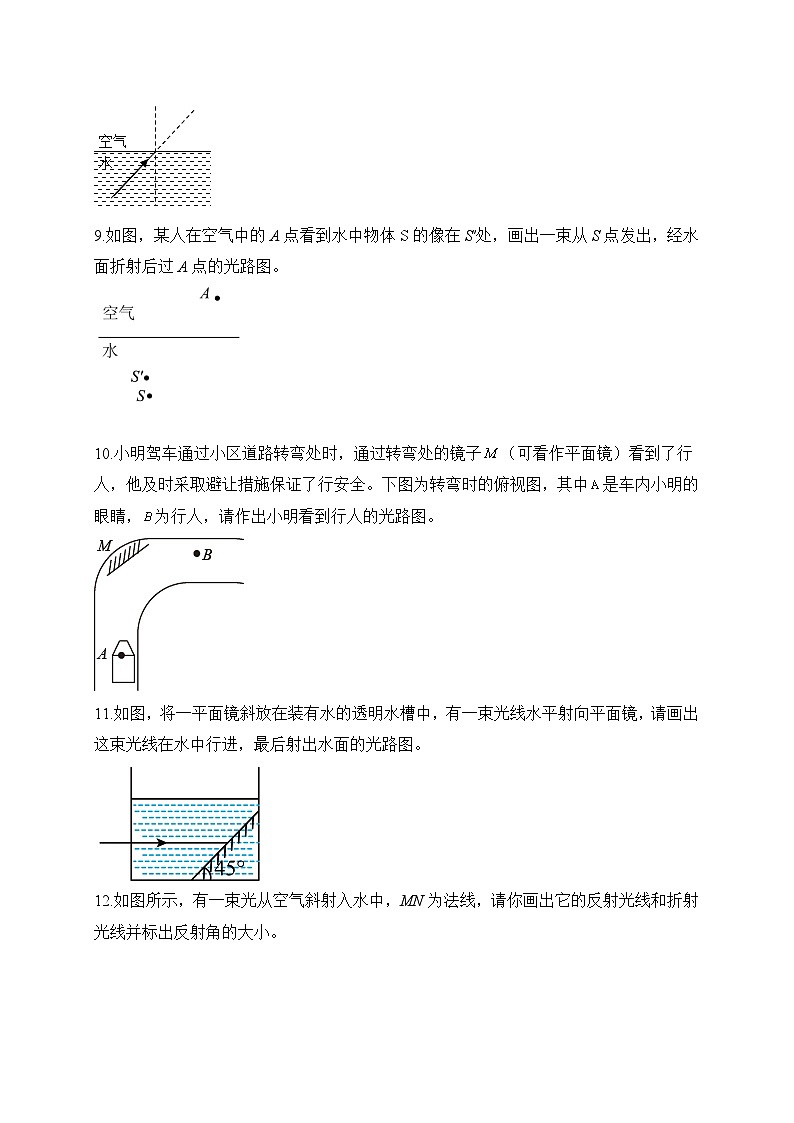

9.如图，某人在空气中的A点看到水中物体S的像在S′处，画出一束从S点发出，经水面折射后过A点的光路图。
10.小明驾车通过小区道路转弯处时，通过转弯处的镜子（可看作平面镜）看到了行人，他及时采取避让措施保证了行安全。下图为转弯时的俯视图，其中是车内小明的眼睛，为行人，请作出小明看到行人的光路图。
11.如图，将一平面镜斜放在装有水的透明水槽中，有一束光线水平射向平面镜，请画出这束光线在水中行进，最后射出水面的光路图。
12.如图所示，有一束光从空气斜射入水中，MN为法线，请你画出它的反射光线和折射光线并标出反射角的大小。
13.如图所示，A点为空中的一只小鸟所在的位置，B点为水中的一条鱼所在的位置，在C处的人眼恰好看到水中的鱼和鸟重合，请找出人看到水中鸟与鱼的位置，并完成光路图。
14.检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
15.如图中AB、CD是由发光点S发出的光线经平面镜反射后的两条光线。先根据这两条反射光线确定发光点S的像的位置，然后再根据平面镜成像的特点，确定发光点S的位置。（标出和S的位置，并保留作图痕迹。）
16.甲图是渔民叉鱼的场景，请在乙图中完成渔民看到鱼在水中的像的光路图，同时标出入射角i；其中B代表渔民看到的鱼，A代表鱼的实际位置。
17.（1）图甲中，牙医借助平面镜观察牙齿的背面。请在图乙中画出能反映此过程的光路图
（2）如图所示，从点光源S射出的一条光线经P处的平面镜反射后，反射光线射向凹透镜的焦点方向。要求：画出平面镜并作出反射光线经凹透镜折射后的光线
18.作出图中入射光线的折射光线。
19.如图所示，请补充平面镜的入射光线和透镜的折射光线，在平面镜入射角上标出度数,完成光路图。
20.如图所示，请作出两条入射光线通过凸透镜后的光线，并确定发光点S经凸透镜成的像S′的位置。
21.按照题目要求作图。如图所示，请画出这条光线经过凸透镜后的折射光线。
22.如图所示，请画出物体AB通过凸透镜所成的像A'B'。
23.根据入射光线和折射光线，在下图的矩形框内画出适当类型的透镜。
24.完成图中的光路｡
25.请在图中将折射光线补画完整（是凸透镜的焦点，是凸透镜的光心，光线平行于主光轴）。
