中考物理二轮专题复习力学图像题（2份，原卷版+解析版）

这是一份中考物理二轮专题复习力学图像题（2份，原卷版+解析版），文件包含中考物理二轮专题复习力学图像题原卷版docx、中考物理二轮专题复习力学图像题解析版docx等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。

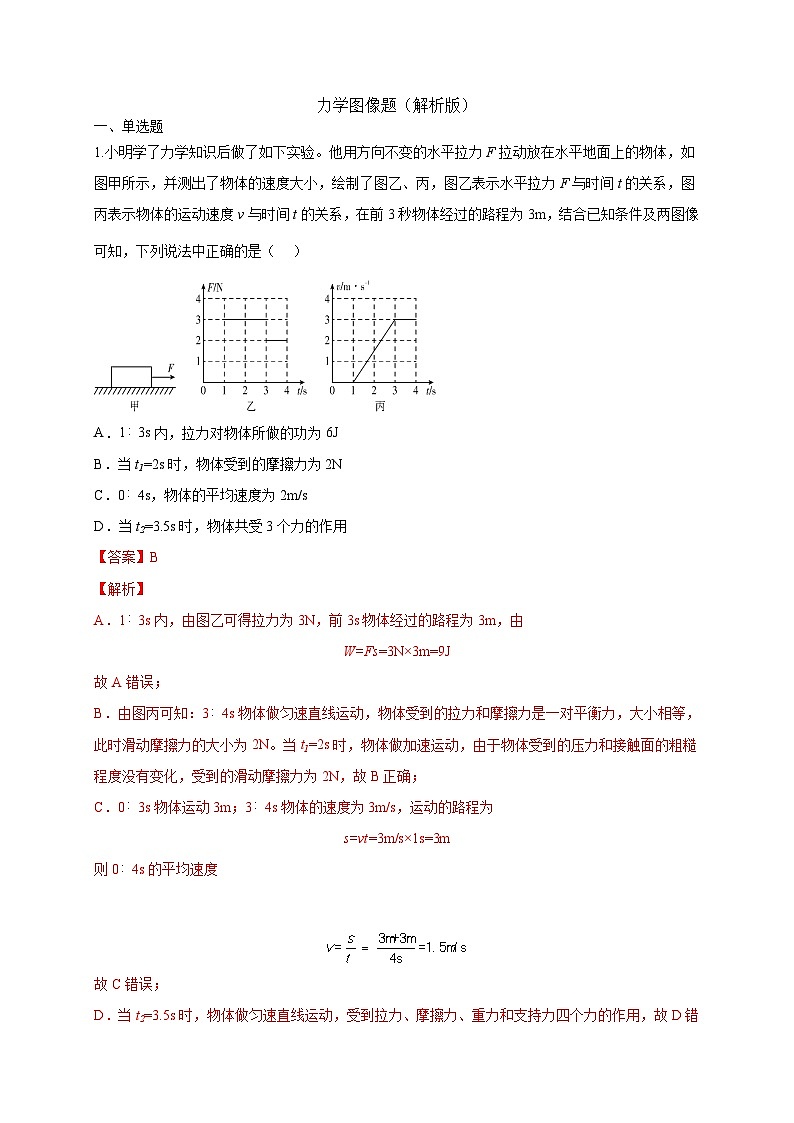

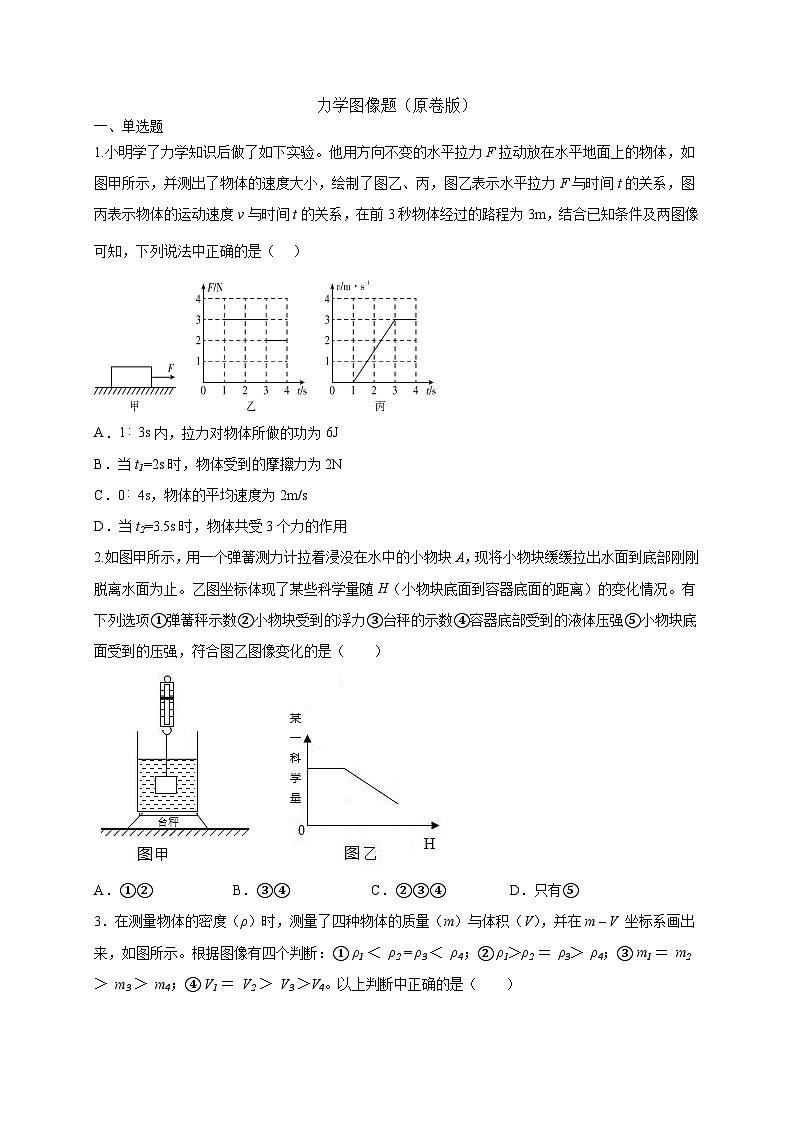

1.小明学了力学知识后做了如下实验。他用方向不变的水平拉力F拉动放在水平地面上的物体，如图甲所示，并测出了物体的速度大小，绘制了图乙、丙，图乙表示水平拉力F与时间t的关系，图丙表示物体的运动速度v与时间t的关系，在前3秒物体经过的路程为3m，结合已知条件及两图像可知，下列说法中正确的是（ ）
A．13s内，拉力对物体所做的功为6J
B．当t1=2s时，物体受到的摩擦力为2N
C．04s，物体的平均速度为2m/s
D．当t2=3.5s时，物体共受3个力的作用
【答案】B
【解析】
A．13s内，由图乙可得拉力为3N，前3s物体经过的路程为3m，由
W=Fs=3N×3m=9J
故A错误；
B．由图丙可知：34s物体做匀速直线运动，物体受到的拉力和摩擦力是一对平衡力，大小相等，此时滑动摩擦力的大小为2N。当t1=2s时，物体做加速运动，由于物体受到的压力和接触面的粗糙程度没有变化，受到的滑动摩擦力为2N，故B正确；
C．03s物体运动3m；34s物体的速度为3m/s，运动的路程为
s=vt=3m/s×1s=3m
则04s的平均速度

故C错误；
D．当t2=3.5s时，物体做匀速直线运动，受到拉力、摩擦力、重力和支持力四个力的作用，故D错误。
故选B。

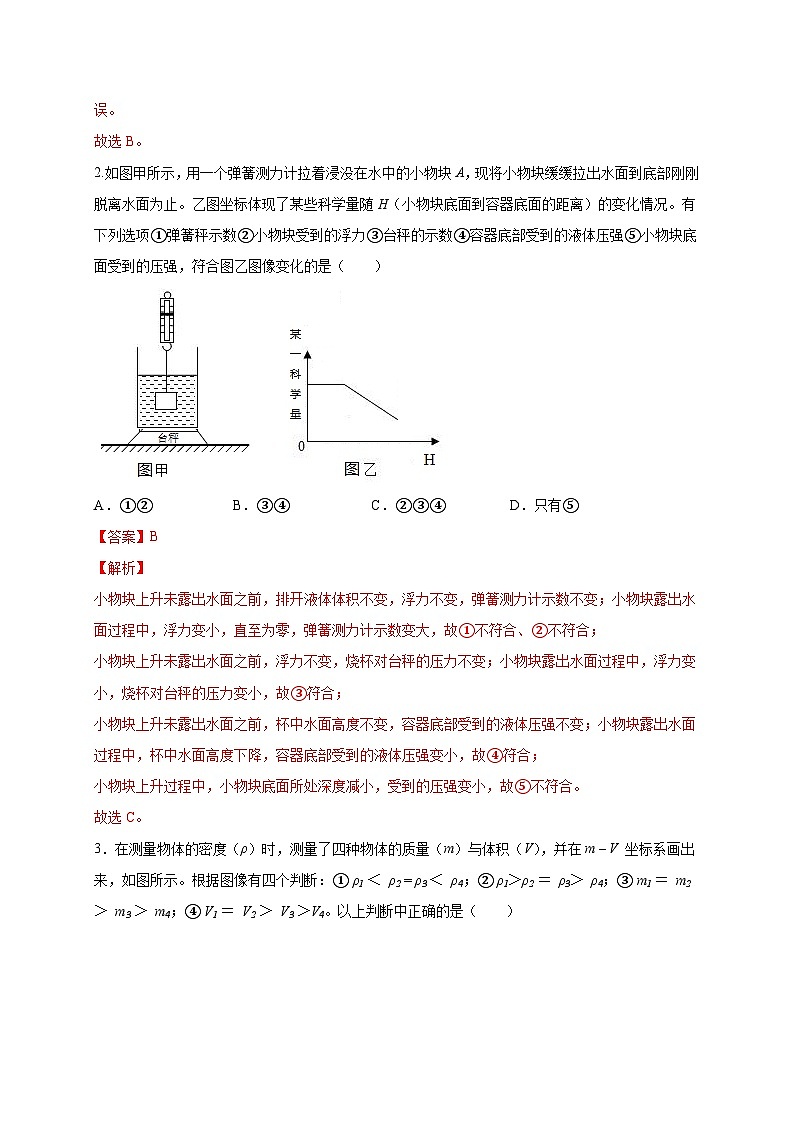

2.如图甲所示，用一个弹簧测力计拉着浸没在水中的小物块A，现将小物块缓缓拉出水面到底部刚刚脱离水面为止。乙图坐标体现了某些科学量随H（小物块底面到容器底面的距离）的变化情况。有下列选项①弹簧秤示数②小物块受到的浮力③台秤的示数④容器底部受到的液体压强⑤小物块底面受到的压强，符合图乙图像变化的是（ ）
A．①②B．③④C．②③④D．只有⑤
【答案】B
【解析】
小物块上升未露出水面之前，排开液体体积不变，浮力不变，弹簧测力计示数不变；小物块露出水面过程中，浮力变小，直至为零，弹簧测力计示数变大，故①不符合、②不符合；
小物块上升未露出水面之前，浮力不变，烧杯对台秤的压力不变；小物块露出水面过程中，浮力变小，烧杯对台秤的压力变小，故③符合；
小物块上升未露出水面之前，杯中水面高度不变，容器底部受到的液体压强不变；小物块露出水面过程中，杯中水面高度下降，容器底部受到的液体压强变小，故④符合；
小物块上升过程中，小物块底面所处深度减小，受到的压强变小，故⑤不符合。
故选C。

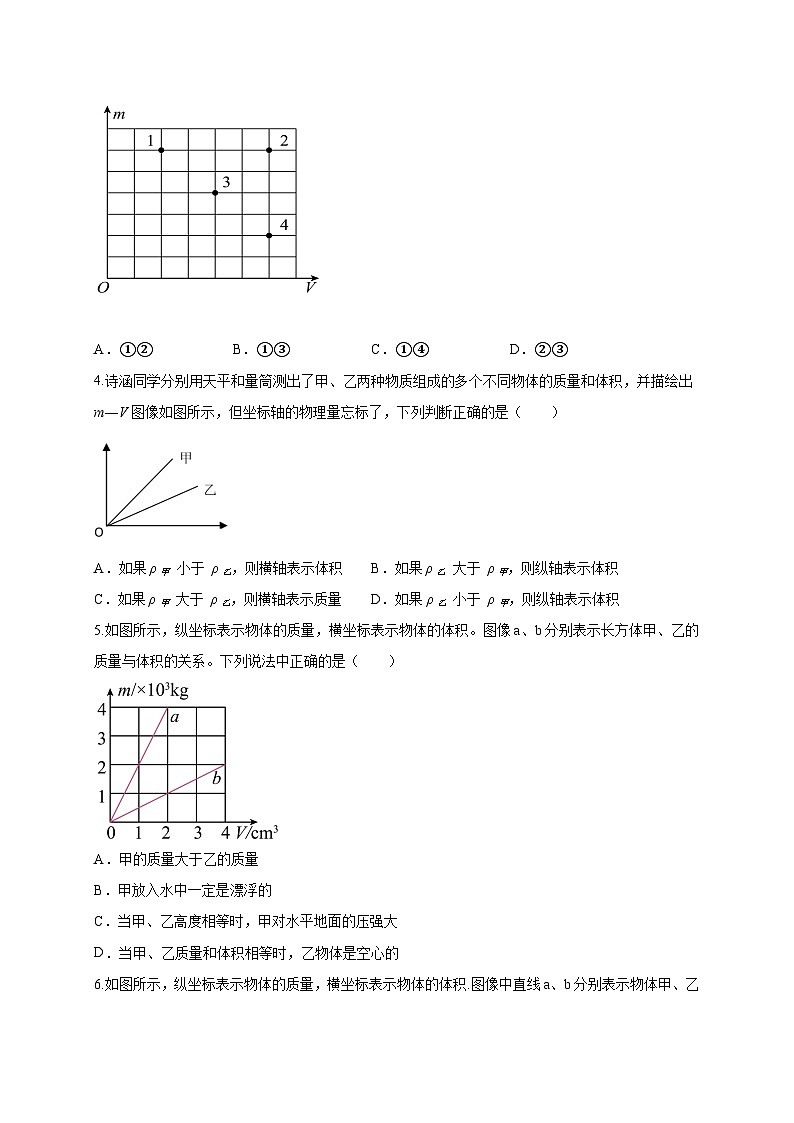

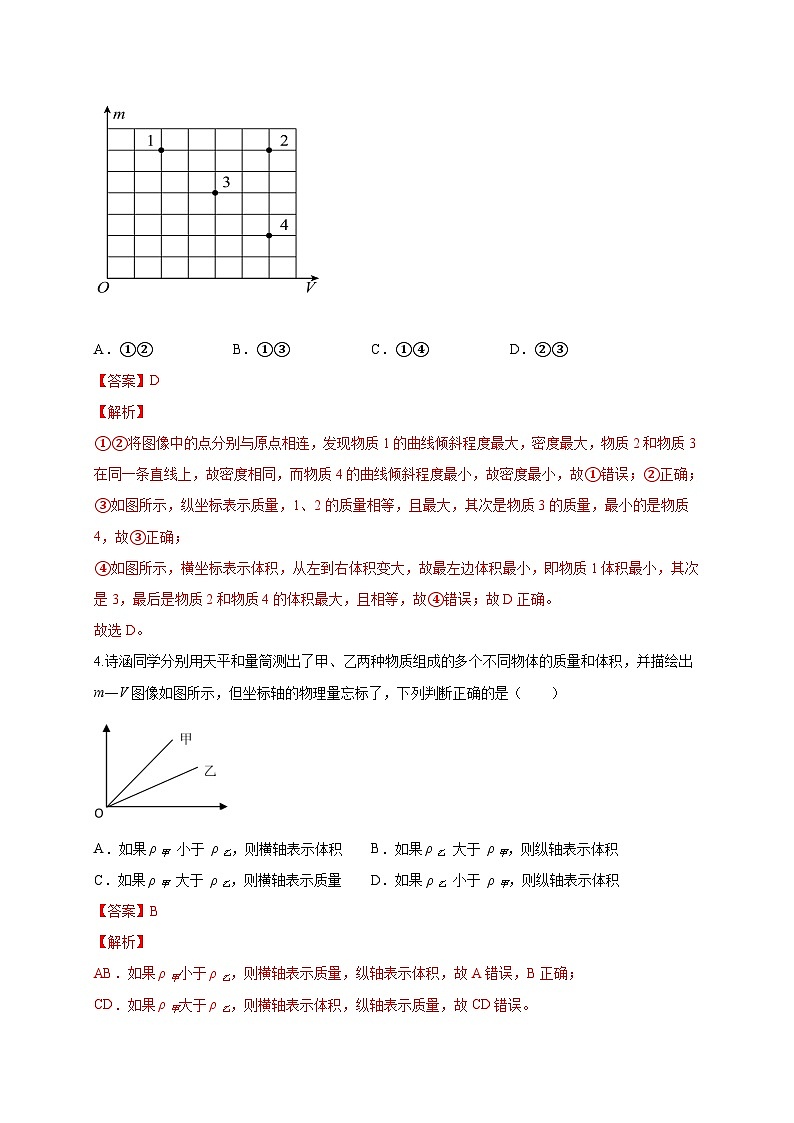

3．在测量物体的密度（ρ）时，测量了四种物体的质量（m）与体积（V），并在m – V 坐标系画出来，如图所示。根据图像有四个判断：① ρ1 ＜ ρ2 = ρ3 ＜ ρ4；② ρ1＞ρ2 ＝ ρ3＞ ρ4；③ m1 ＝ m2 ＞ m3 ＞ m4；④ V1 ＝ V2 ＞ V3 ＞V4。以上判断中正确的是（ ）
A．①②B．①③C．①④D．②③
【答案】D
【解析】
①②将图像中的点分别与原点相连，发现物质1的曲线倾斜程度最大，密度最大，物质2和物质3在同一条直线上，故密度相同，而物质4的曲线倾斜程度最小，故密度最小，故①错误；②正确；
③如图所示，纵坐标表示质量，1、2的质量相等，且最大，其次是物质3的质量，最小的是物质4，故③正确；
④如图所示，横坐标表示体积，从左到右体积变大，故最左边体积最小，即物质1体积最小，其次是3，最后是物质2和物质4的体积最大，且相等，故④错误；故D正确。
故选D。
4.诗涵同学分别用天平和量筒测出了甲、乙两种物质组成的多个不同物体的质量和体积，并描绘出m―V图像如图所示，但坐标轴的物理量忘标了，下列判断正确的是（ ）
A．如果ρ甲 小于 ρ乙，则横轴表示体积B．如果ρ乙 大于 ρ甲，则纵轴表示体积
C．如果ρ甲 大于 ρ乙，则横轴表示质量D．如果ρ乙 小于 ρ甲，则纵轴表示体积
【答案】B
【解析】
AB．如果ρ甲小于ρ乙，则横轴表示质量，纵轴表示体积，故A错误，B正确；
CD．如果ρ甲大于ρ乙，则横轴表示体积，纵轴表示质量，故CD错误。
故选B。
5.如图所示，纵坐标表示物体的质量，横坐标表示物体的体积。图像a、b分别表示长方体甲、乙的质量与体积的关系。下列说法中正确的是（ ）
A．甲的质量大于乙的质量
B．甲放入水中一定是漂浮的
C．当甲、乙高度相等时，甲对水平地面的压强大
D．当甲、乙质量和体积相等时，乙物体是空心的
【答案】C
【解析】
由图可知，当体积都为时，对应的，，甲的密度
乙的密度
可见甲的密度大于乙的密度；
A．知道甲的密度大于乙的密度，不知道体积关系，无法比较质量大小关系，故A错误；
B．因为甲的密度，大于水的密度，则甲放入水中一定是下沉的，故B错误；
C．长方体放在水平面上，对水平面的压强
甲的密度大于乙的密度，当甲、乙高度相等时，甲对水平地面的压强比乙对水平地面的压强大，故C正确；
D．甲的密度大于乙的密度，当甲、乙质量相等时，由可知甲实心部分体积小于乙实心部分的体积；现在甲乙的体积相等，甲物体是空心的，乙物体不一定是空心的，故D错误。
故选C。

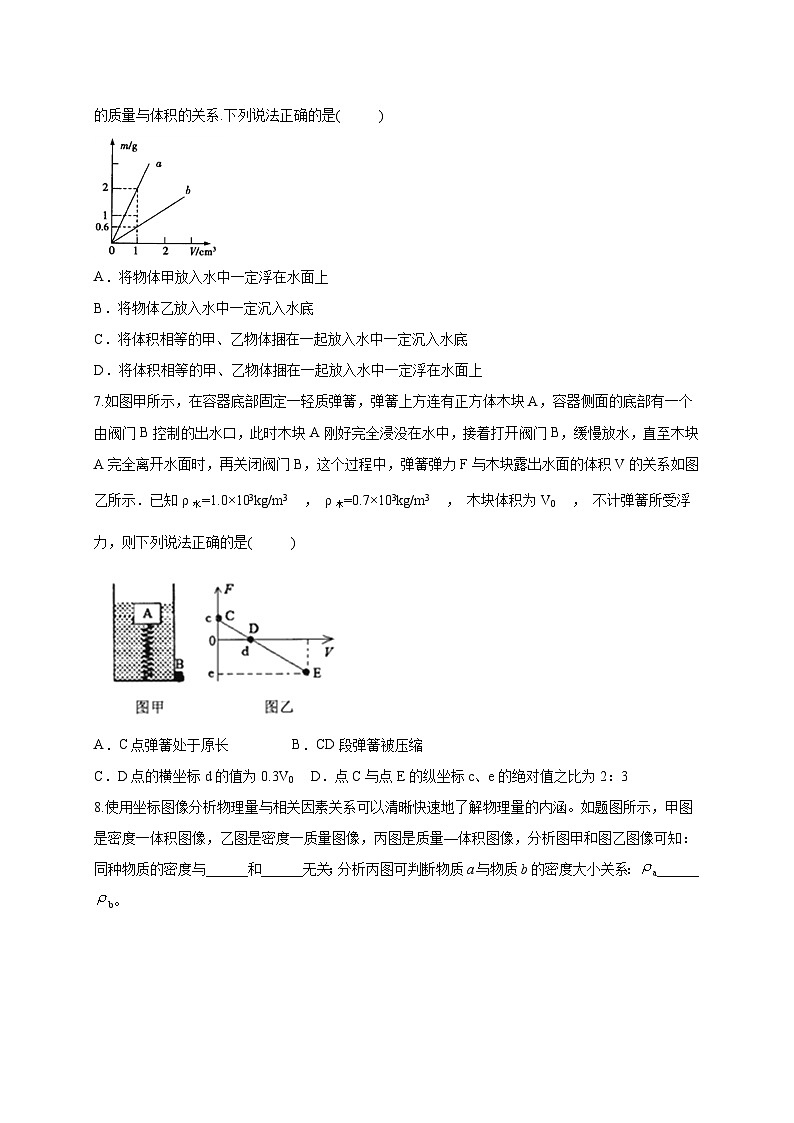

6.如图所示，纵坐标表示物体的质量，横坐标表示物体的体积.图像中直线a、b分别表示物体甲、乙的质量与体积的关系.下列说法正确的是( )
A．将物体甲放入水中一定浮在水面上
B．将物体乙放入水中一定沉入水底
C．将体积相等的甲、乙物体捆在一起放入水中一定沉入水底
D．将体积相等的甲、乙物体捆在一起放入水中一定浮在水面上
【答案】C
【解析】
由m−v图象可得：体积为1m3的甲的质量为2×103kg，甲物体的密度：ρ甲＝＝2×103kg/m3，∵ρ甲>ρ水，∴将物体甲放入水中一定沉入水底，故A错；由m−v图象知道体积为1m3的乙的质量小于1m3的水的质量，∴ρ乙G木，则弹簧对木块有竖直向下的拉力，弹簧被拉伸，处于伸长状态，故A错误；
B.在D点时，弹簧弹力F＝0N，弹簧处于原长，所以CD段弹簧被拉伸，故B错误；
C. 在D点时,弹簧弹力F＝0N,弹簧处于原长,此时木块漂浮在水面上,F浮＝G木,即ρ水gV排＝ρ木gV0，ρ水g(V0−V)＝ρ木gV0，则木块露出水面的体积：V＝(1−)V0＝(1−)V0＝0.3V0，即D点的横坐标d的值为0.3V0，故C正确；
D. 在C点木块完全浸没时,木块排开水的体积V排＝V0，此时弹簧弹力F＝F浮−G木＝ρ水gV0−ρ木gV0＝(ρ水−ρ木)gV0；在E点木块A完全离开水面时,弹簧被压缩,此时弹簧弹力等于木块的重力,即F′＝G木＝ρ木gV0，则即点C与点E的纵坐标c、e的绝对值之比为，故D错误．
故选C.
8.使用坐标图像分析物理量与相关因素关系可以清晰快速地了解物理量的内涵。如题图所示，甲图是密度一体积图像，乙图是密度一质量图像，丙图是质量—体积图像，分析图甲和图乙图像可知：同种物质的密度与______和______无关；分析丙图可判断物质a与物质b的密度大小关系：a______b。
【答案】 体积 质量 >
【解析】
[1][2]从图甲、图乙中可以看出，同一种物质的密度不随体积、质量的改变而改变，由此可得：同种物质的密度与体积和质量无关。
[3]由 得
相同体积下，密度越大，质量越大，由图像得
9.某居民楼内甲、乙两部质量相同的电梯在钢索的牵引下工作。图 是某段时间内甲、乙两部电梯的路程 s 随时间 t 的变化图像（以地面为起点作为坐标原点）。在 4 到 5 s 内甲电梯做___________运动，乙电梯做___________运动（均选填“匀速直线”、“加速直线”或“静止”），此时钢索的拉力分别为 F 甲、F 乙， 则 F 甲___________F 乙（选填“>”、“=”或“
