中考物理二轮专题复习力学作图题（2份，原卷版+解析版）

这是一份中考物理二轮专题复习力学作图题（2份，原卷版+解析版），文件包含中考物理二轮专题复习力学作图题原卷版docx、中考物理二轮专题复习力学作图题解析版docx等2份试卷配套教学资源，其中试卷共25页， 欢迎下载使用。

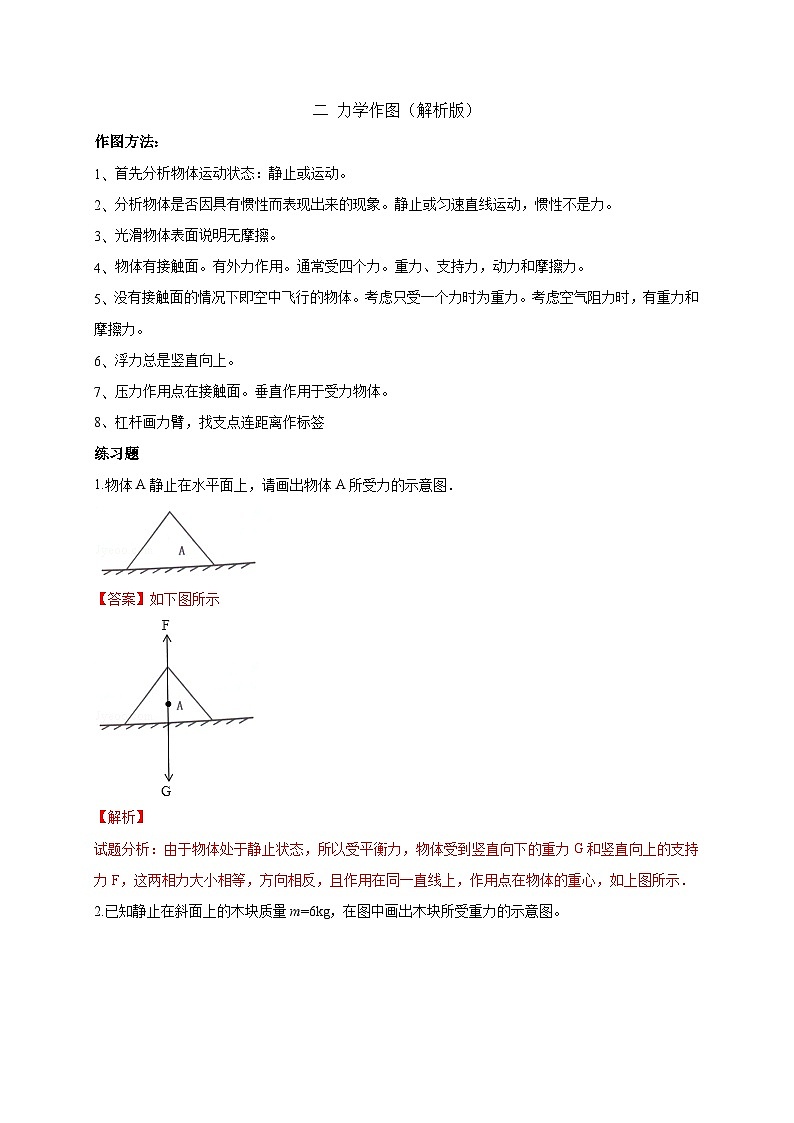

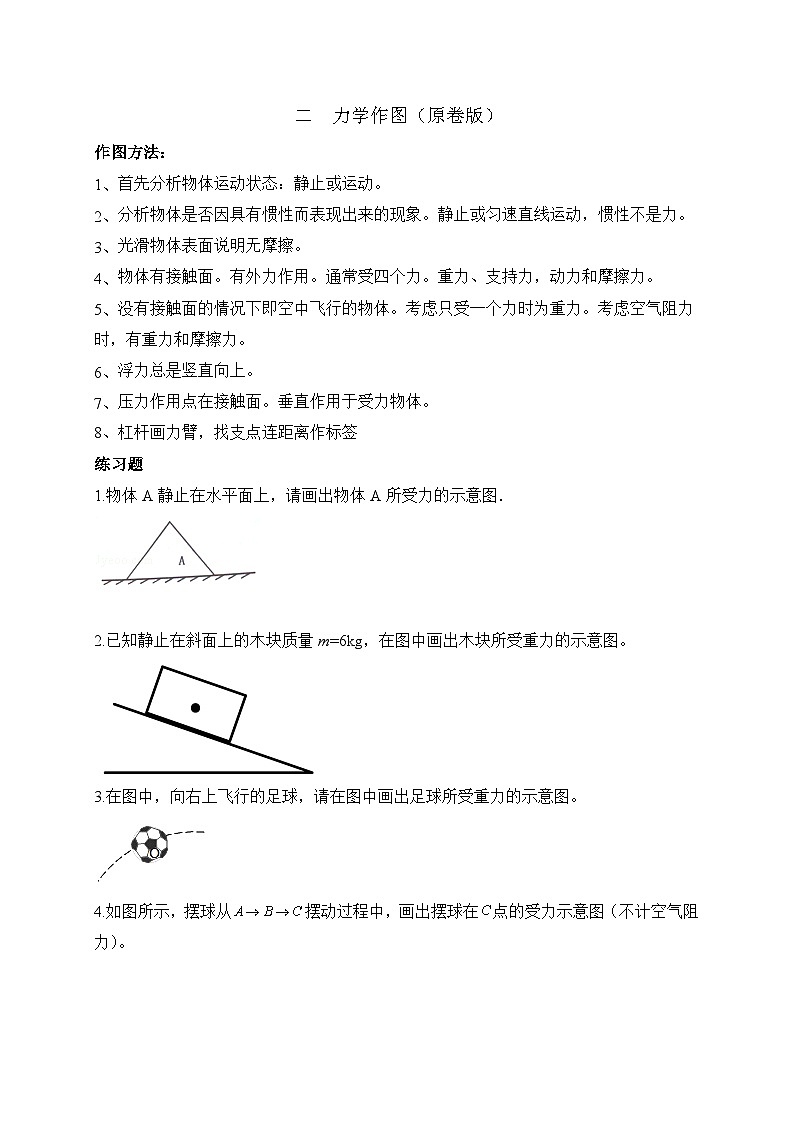

首先分析物体运动状态：静止或运动。
分析物体是否因具有惯性而表现出来的现象。静止或匀速直线运动，惯性不是力。
光滑物体表面说明无摩擦。
物体有接触面。有外力作用。通常受四个力。重力、支持力，动力和摩擦力。
没有接触面的情况下即空中飞行的物体。考虑只受一个力时为重力。考虑空气阻力时，有重力和摩擦力。
浮力总是竖直向上。
压力作用点在接触面。垂直作用于受力物体。
8、杠杆画力臂，找支点连距离作标签
练习题
1.物体A静止在水平面上，请画出物体A所受力的示意图．

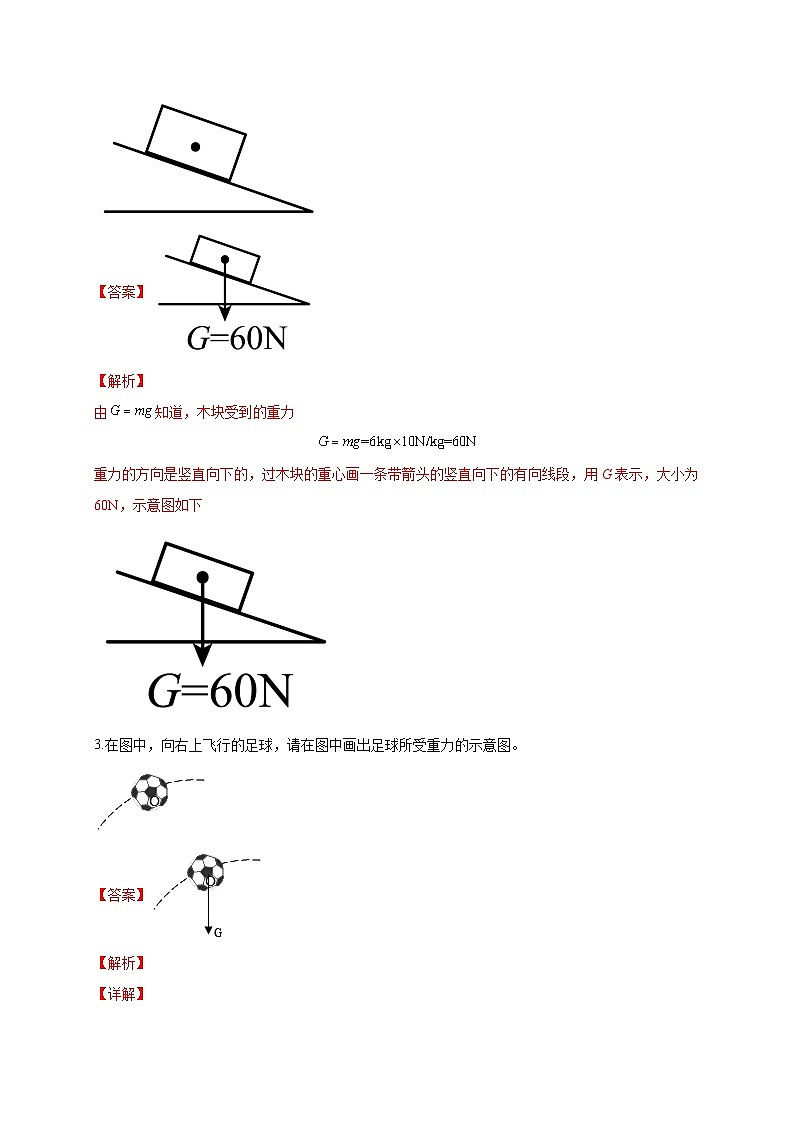

2.已知静止在斜面上的木块质量m=6kg，在图中画出木块所受重力的示意图。
3.在图中，向右上飞行的足球，请在图中画出足球所受重力的示意图。

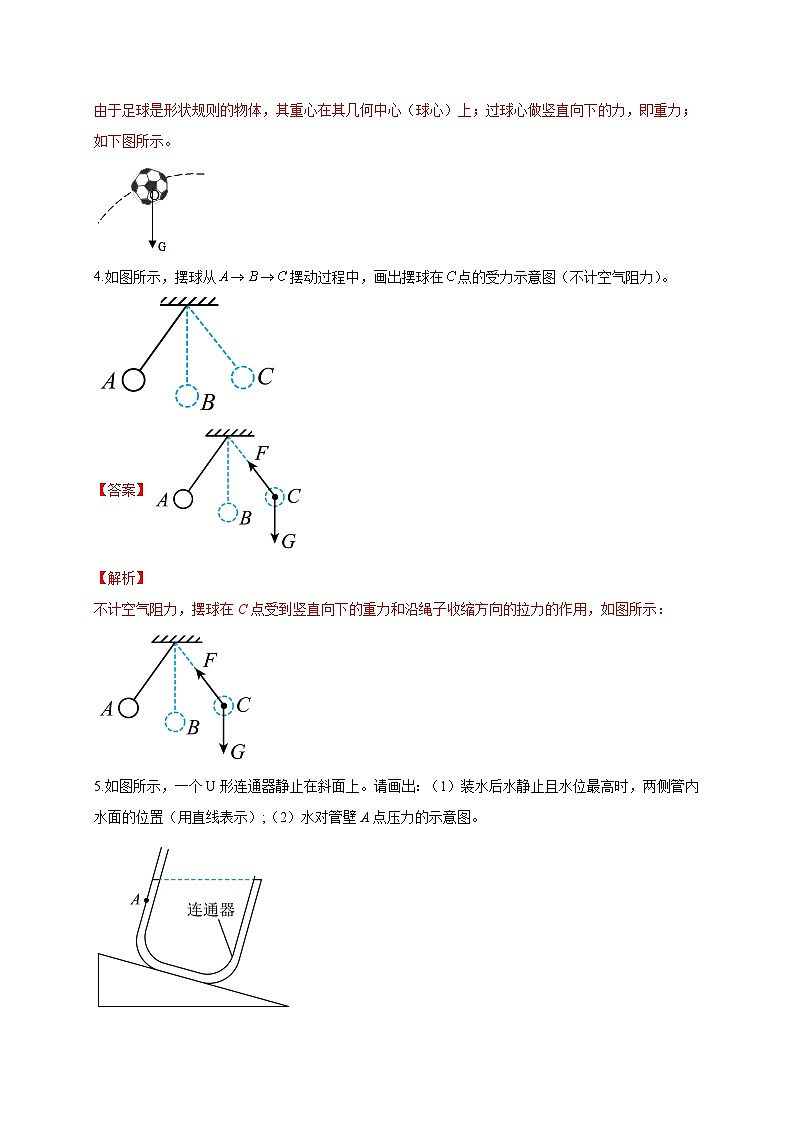

4.如图所示，摆球从摆动过程中，画出摆球在点的受力示意图（不计空气阻力）。

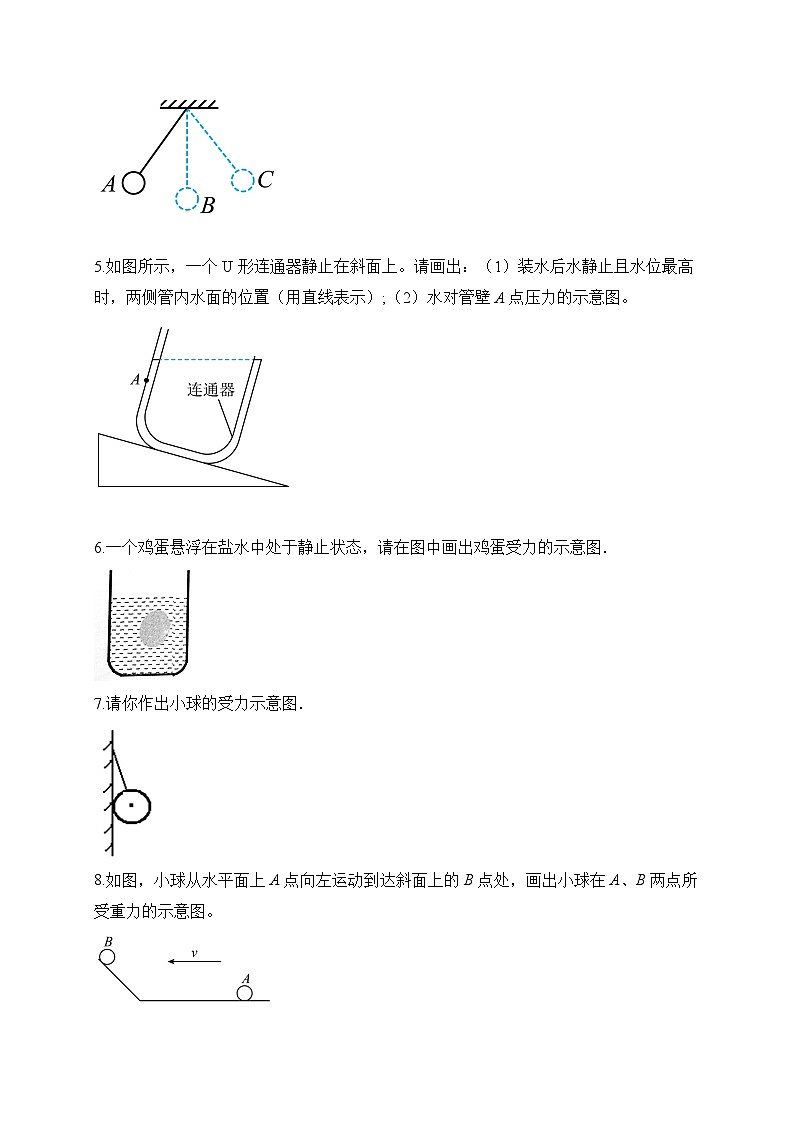

5.如图所示，一个U形连通器静止在斜面上。请画出：（1）装水后水静止且水位最高时，两侧管内水面的位置（用直线表示）;（2）水对管壁A点压力的示意图。
6.一个鸡蛋悬浮在盐水中处于静止状态，请在图中画出鸡蛋受力的示意图．
7.请你作出小球的受力示意图．
8.如图，小球从水平面上A点向左运动到达斜面上的B点处，画出小球在A、B两点所受重力的示意图。

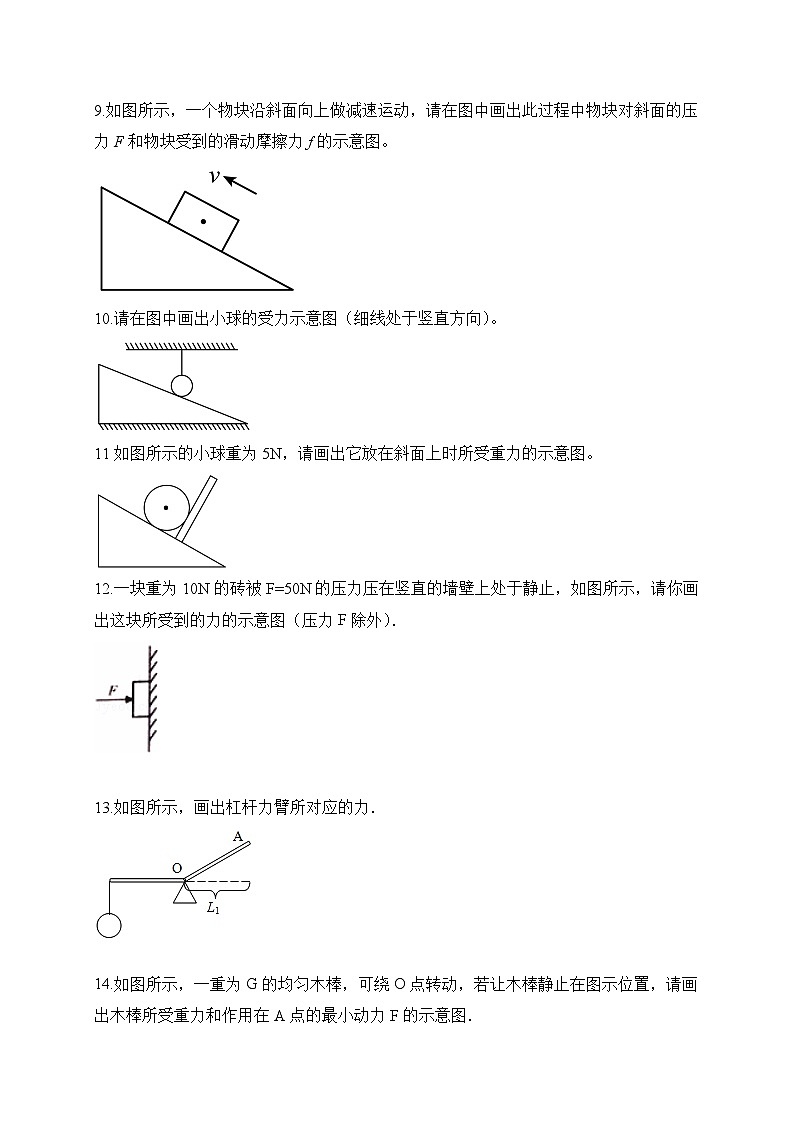

9.如图所示，一个物块沿斜面向上做减速运动，请在图中画出此过程中物块对斜面的压力F和物块受到的滑动摩擦力f的示意图。
10.请在图中画出小球的受力示意图（细线处于竖直方向）。
11如图所示的小球重为5N，请画出它放在斜面上时所受重力的示意图。
12.一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力F除外）．
13.如图所示，画出杠杆力臂所对应的力．
14.如图所示，一重为G的均匀木棒，可绕O点转动，若让木棒静止在图示位置，请画出木棒所受重力和作用在A点的最小动力F的示意图．
15.如图所示，杠杆在力F1的作用下处于静止状态，请画出力F1的力臂l1及F2。
16.如图所示，在B端施加一个最小的力FB，使杠杆平衡，请画出此力，并画出FA的力臂．
17.如图，用软绳悬挂的杠杆，请画出重物G所受重力示意图，并在A点画出能使杠杆在图示位置平衡的最小拉力的示意图．
18.在下图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图_____．
19.如图所示在水平位置平衡的轻质衣服挂，搭上一条毛巾后，要使其在此位置仍保持平衡，请在A点画出应施加的最小力F与力臂l。
20.如图所示是一种抽水马桶水箱自动上水装置的示意图。当水箱内的水达到一定高度时，浮标带动杠杆压住入水口，停止上水。请在图中画出动力、阻力和动力臂。
21.用如图所示的滑轮组将水桶匀速提升，请画出连接滑轮组最省力的绕法。
22.如图所示，某人站立在地面上用滑轮组将物体A匀速向上拉起，请在图中用笔画线代替绳子画出所用滑轮组绳子绕法。
23.如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10s内绳子自由端移动了1.5m，重物上升了0.5m，画出滑轮组的绕线情况。
